Review GIGABYTE X99-UD4

GIGABYTE cubriendo aún mas su amplia gama de placas madres, nos deleita con un modelo para usuarios menos sofisticados que desean ser parte del gran rendimiento que nos entrega una plataforma 2011-3, para ellos la GIGABYTE X99-UD4 viene a demostrar ser el producto indicado.

En esta serie de placas madres de GIGABYTE, la gran parte del protagonismo se lo lleva las tecnologías que GIGABYTE a puesto a disposición de los usuarios, tecnologías que diferenciarán a cada placa madre para entregar un producto único a cada segmento. Una de las tecnologías y/o características que podemos encontrar en la GIGABYTE X99-UD4 son:



115 dB SNR HD Audio1

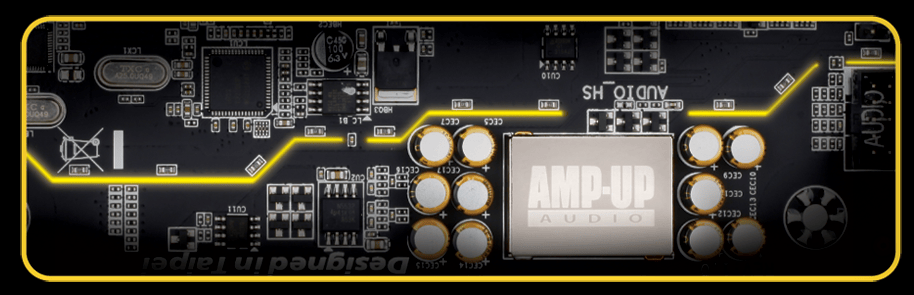

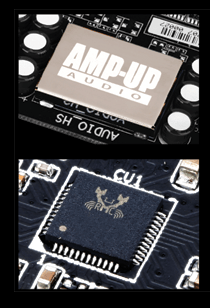

El Realtek ALC1150 es un  Codec de alto rendimiento de varios canales High Definition Audio, que ofrece una experiencia de sonido de audio excepcional con hasta 115 dB SNR, para usuarios que buscan obtener la mejor calidad de audio posible de su PC.
 El ALC1150 ofrece diez canales del CAD que soportan simultáneamente la reproducción de sonido de 7.1 canales, más 2 canales de salida de sonido estéreo independientes (múltiples streaming) a través de las salidas estéreo del panel frontal. Dos ADCs estéreo son integrados y pueden soportar un conjunto de micrófonos con supresión de ruido (NS) tecnologías de cancelación de eco acústico (AEC), Beam Forming (BF). El ALC1150 incorpora tecnología patentada convertidor de Realtek para lograr la reproducción diferencial de salida 115 dB Relación señalruido (SNR) (DAC) calidad Frente y la grabación (ADC) calidad 104dB SNR.



Larga vida “Ultra Durable Black Caps Solid”.

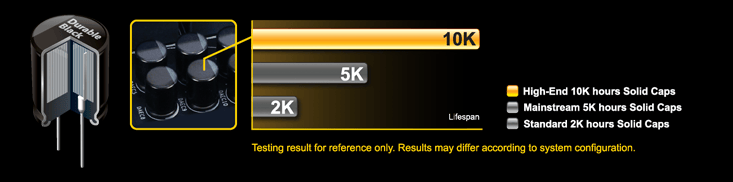

Placas base de la serie GIGABYTE X99 integran los condensadores de estado sólido de mejor calidad, que son calificados para llevar a cabo con la máxima eficacia durante períodos prolongados, incluso en configuraciones de rendimiento extremo. Esto proporciona tranquilidad a los usuarios finales que deseen impulsar su sistema, experimentando fiabilidad y estabilidad absoluta. Con ultra bajo ESR no importa qué tan alta sea la carga de la CPU, estos condensadores exclusivos también vienen en personalizado negro azabache, exclusivamente en las placas base de la serie GIGABYTE X99.

2

Ambient LED

Placas base GIGABYTE X99 disponen de iluminación para la trayectoria de la luz guardia de audio y el LED del panel posterior, proporcionando un lugar fresco. Estas luces son ahora programable, por lo que pueden tener las luces al ritmo de la música que está escuchando, o el pulso a un ritmo suave para crear un gran ambiente para mejorar el entorno de su juego, película o música.

3

Especificaciones.

Especificaciones
CPU- Support for Intel® Core™ i7 processors in the LGA2011-3 package
- L3 cache varies with CPU
Chipset- Intel® X99 Express Chipset
Memory- 8 x DDR4 DIMM sockets supporting up to 64 GB of system memory
- 4 channel memory architecture
- Support for DDR4 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz memory modules
- Support for non-ECC memory modules
- Support for Extreme Memory Profile (XMP) memory modules
- Support for RDIMM 1Rx8 memory modules (operate in non-ECC mode)
Audio- Realtek® ALC1150 codec
- High Definition Audio
- 2/4/5.1/7.1-channel
- Support for S/PDIF Out
LAN- Intel® GbE LAN chips (10/100/1000 Mbit)
Expansion Slots- 2 x PCI Express x16 slots, running at x16 (PCIE_1, PCIE_2)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIE_1 slot; if you are installing two PCI Express graphics cards, it is recommended that you install them in the PCIE_1 and PCIE_2 slots.

- 2 x PCI Express x16 slots, running at x8 (PCIE_3, PCIE_4)
* The PCIE_4 slot shares bandwidth with the PCIE_1 slot. When the PCIE_4 slot is populated, the PCIE_1 slot will operate at up to x8 mode.
* When an i7-5820K CPU is installed, the PCIE_2 slot operates at up to x8 mode and the PCIE_3 operates at up to x4 mode.
(All PCI Express x16 slots conform to PCI Express 3.0 standard.)

- 3 x PCI Express x1 slots
(The PCI Express x1 slots conform to PCI Express 2.0 standard.)

- 1 x M.2 Socket 1 connector for the wireless communication module (M2_WIFI)
Multi-Graphics Technology- Support for 4-Way/3-Way/2-Way AMD CrossFire™/NVIDIA® SLI™ technology
* The 4-Way NVIDIA® SLI™ configuration is not supported when an i7-5820K CPU is installed. To set up a 3-Way SLI configuration, refer to "1-6 Setting up AMD CrossFire™/NVIDIA® SLI™ Configuration."
Storage Interface- 1 x M.2 PCIe connector
(Socket 3, M key, type 2242/2260/2280 SATA & PCIe x2/x1 SSD support)
- 1 x SATA Express connector
- 6 x SATA 6Gb/s connectors (SATA3 0~5)
Support for RAID 0, RAID 1, RAID 5, and RAID 10
* Only AHCI mode is supported when an M.2 PCIe SSD or a SATA Express device is installed.
(M2_10G, SATA Express, and SATA3 4/5 connectors can only be used one at a time. The SATA3 4/5 connectors will become unavailable when an M.2 SSD is installed in the M2_10G connector.)

- 4 x SATA 6Gb/s connectors (sSATA3 0~3), supporting IDE and AHCI modes only
(An operating system installed on the SATA3 0~5 connectors cannot be used on the sSATA3 0~3 connectors.)
USBChipset:
- 4 x USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
- 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

Chipset + Renesas® uPD720210 USB 3.0 Hub:
- 4 x USB 3.0/2.0 ports on the back panel
Internal I/O Connectors- 1 x 24-pin ATX main power connector
- 1 x 8-pin ATX 12V power connector
- 1 x PCIe power connector
- 1 x I/O shield audio LED power connector
- 1 x heatsink LED power connector
- 1 x M.2 Socket 3 connector
- 1 x SATA Express connector
- 10 x SATA 6Gb/s connectors
- 1 x CPU fan header
- 1 x water cooling fan header (CPU_OPT)
- 3 x system fan headers
- 1 x front panel header
- 1 x front panel audio header
- 1 x USB 3.0/2.0 header
- 2 x USB 2.0/1.1 headers
- 1 x Trusted Platform Module (TPM) header
- 1 x Thunderbolt add-in card connector
- 1 x Clear CMOS jumper
Back Panel Connectors- 1 x PS/2 keyboard port
- 1 x PS/2 mouse port
- 6 x USB 3.0/2.0 ports
- 4 x USB 2.0/1.1 ports
- 1 x RJ-45 port
- 1 x optical S/PDIF Out connector
- 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
- 2 x Wi-Fi antenna connector holes
I/O Controller- iTE® I/O Controller Chip
Operating System- Support for Windows 8.1/8/7
Form Factor- ATX Form Factor; 30.5cm x 24.4cm
Precio- $ 266 dólares (Amazon)
- $ 230.000 pesos aprox (Chile)

Primera Mirada.

DSC_1133
GIGABYTE asigna como combinación de colores representativos a la serie UD (Ultra Durable) al amarillo – negro, combinación que podremos ver luego en las imágenes del producto.
DSC_1130
En una explicación de las características que podemos encontrar de la placa madre, en la cara posterior GIGABYTE deja detalladamente una serie cualidades que podemos encontrar en la placa madre.
DSC_1146
Como integrante de la serie ultra durable (UD), la GIGABYTE X99-UD4 combina el negro y amarillo en sus disipadores, dejando para el resto de la placa un profundo negro bastante atractivo.
DSC_1149
En su panel posterior, se aprecia de forma particular los dos conectores PS/2 tanto para teclado como para mouse, además de 4 puertos USB 2.0/1.1 y 6 puertos USB 3.0/2.0, un puerto RJ45, un jack de audio de 5 entradas, conector S/PDIF y el espacio para instalar los conectores para la antena WIFI.
DSC_1157
En el área de expansión, encontramos 4 conectores PCIe indicando con esto que la placa posee el soporte de 4 tarjetas de video, además de esto 3 conectores PCIe X1.
DSC_1155
Entre los puertos PCIe, nos encontramos con el puerto M.2 con orificios para albergar a SSD de hasta 80mm, además de este conector para una tarjeta de red inalámbrica.
DSC_1150
Para hacer más llamativo este integrante de la familia Ultra Durable, GIGABYTE integra un Realtek ALC1150 con protector EMI, para entregar mayor calidad en sonido.
DSC_1152
Como ha sido la costumbre, en esta placa madre nos encontramos con un conector de 8 pines para el CPU.
DSC_1158
Para suplir la demanda energética de configuraciones multi-GPU, es necesario de un conector auxiliar de energía, para esto GIGABYTE agrega un conector molex, ubicado en el borde inferior de la GIGABYTE X99-UD4.
DSC_1170
Un línea de color amarillo, translucida proveerá del color amarillo a los LEDs claros del ambient LED, así de esta forma proveerá de la GIGABYTE X99-UD4 de la tonalidad que por familia le corresponde.



DSC_1177
Sin los disipadores, nos encontramos con un PCB bastante oscuro, así como también lo son sus componentes, lo que estéticamente muestra una placa madres bastante atractiva.
DSC_1176
Chipset Intel X99, al desnudo. Se puede apreciar la notable oscuridad del PCB y los componentes de la placa madre.
DSC_1179
En las fases de poder nos encontramos con 6 de estas, en número parecen ser bastante aceptable para lograr frecuencias aceptables bajo overclock.
DSC_1180
En la imagen podemos ver el controlador multi-fase digital (IR 3580), capaz de controla hasta 8 fases de poder, más que suficiente considerando que la GIGABYTE X99-UD4 posee 6 fases de poder digitales.
DSC_1181
Entre los puertos PCIe, podemos encontrar unos “switches” NXP (CBTL04083B)
DSC_1212
En funcionamiento, la GIGABYTE X99-UD4 posee un gran atractivo por su iluminación, tanto el panel trasero, chipset y una línea por el borde lateral izquierdo de la placa madre.



Plataforma de Pruebas y Metodología.

Plataforma de Pruebas
CPU- Intel Core I7 5930K
Placa Madre - GIGABYTE X99-UD4
- GIGABYTE X99-GAMING G1 WIFI
- GIGABYTE X99-UD7 WIFI
Memoria- G.Skill Ripjaws 2666MHz 4x4GB
Refrigeración- Corsair H110i GT
Tarjeta de Video- Sapphire R9 290X Tri-X
Fuente de Poder- Seasonic X-1250
Almacenamiento- Corsair Force LX 256GB
Monitor - LG 32LD465

La metodología utilizada en esta revisión fueron las siguientes:

  • Las pruebas fueron realizadas en un ambiente con temperatura de 25ºC aproximadamente.
  • La plataforma fue utilizada sin gabinete.
  • Los drivers utilizados para las tarjetas gráficas AMD fueron : AMD Catalyst™ 15.7 WHQL.
  • Las resoluciones de las pruebas sintéticas son las predeterminadas por cada uno de los benchmarks.
  • Las resoluciones de las pruebas reales son de 1920×1080 con todos los gráficos al máximo disponibles en cada juego.
  • PCMARK 8 con OPENCL activado.



Pruebas 2D.

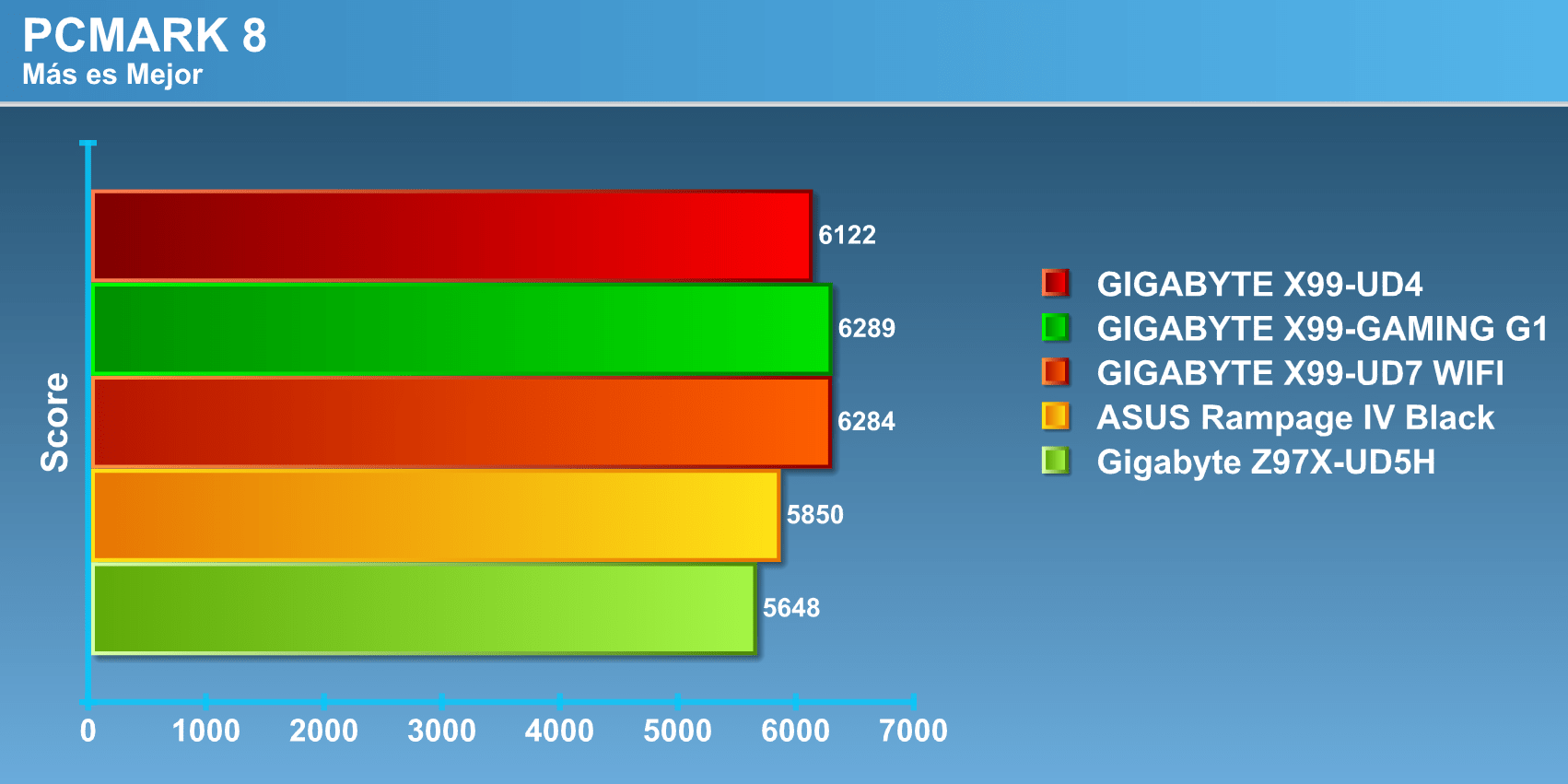

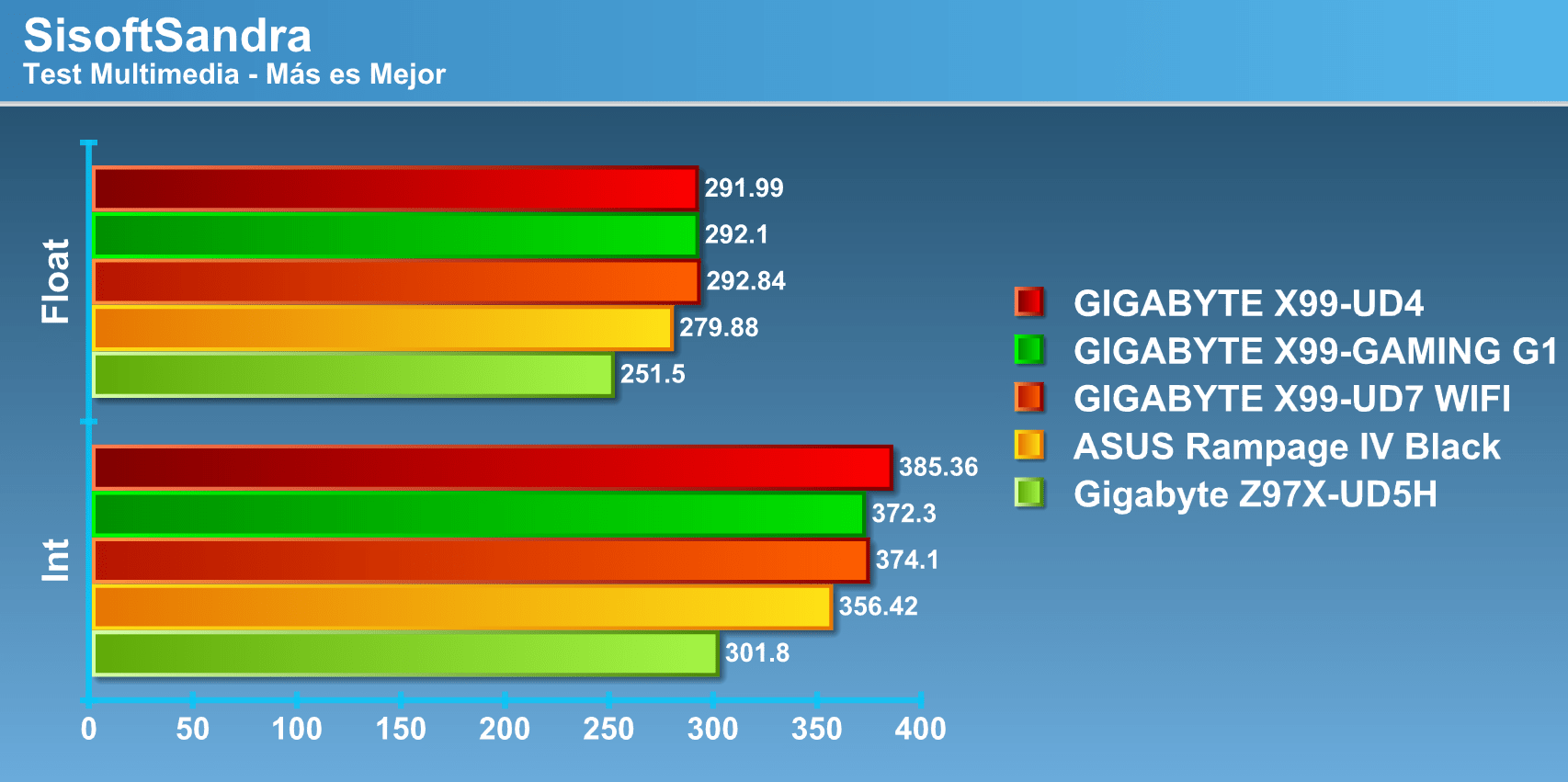

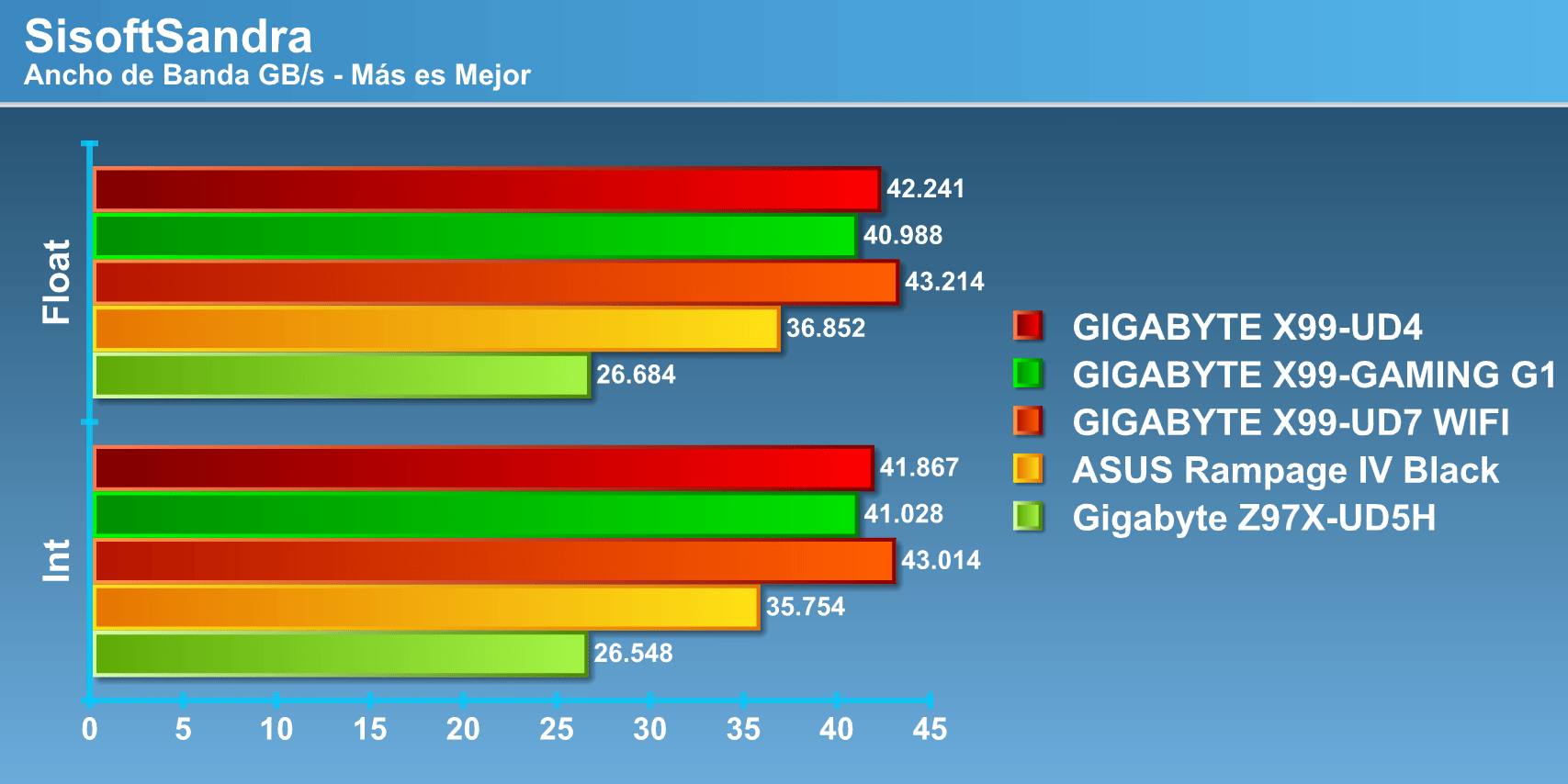

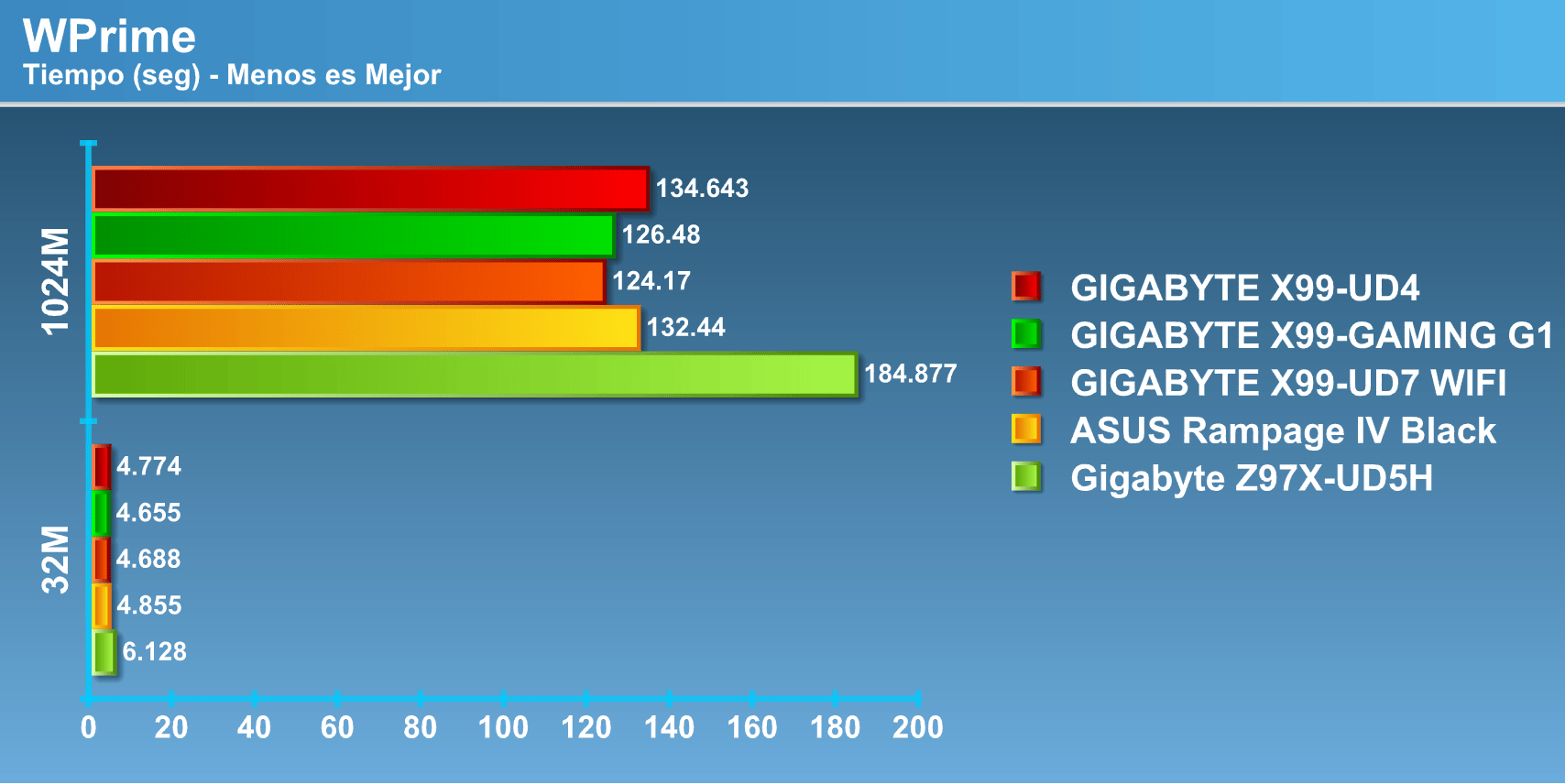

En las pruebas 2D se recurren a benchmarks que nos dará una cierta aproximación de cómo será el resultado en el uso real de la placa madre, debemos tener en cuenta que los resultados que se dan a evidenciar podría cambiar levemente, si es que se desea recrear los puntajes obtenidos. Veamos con que nos encontramos.

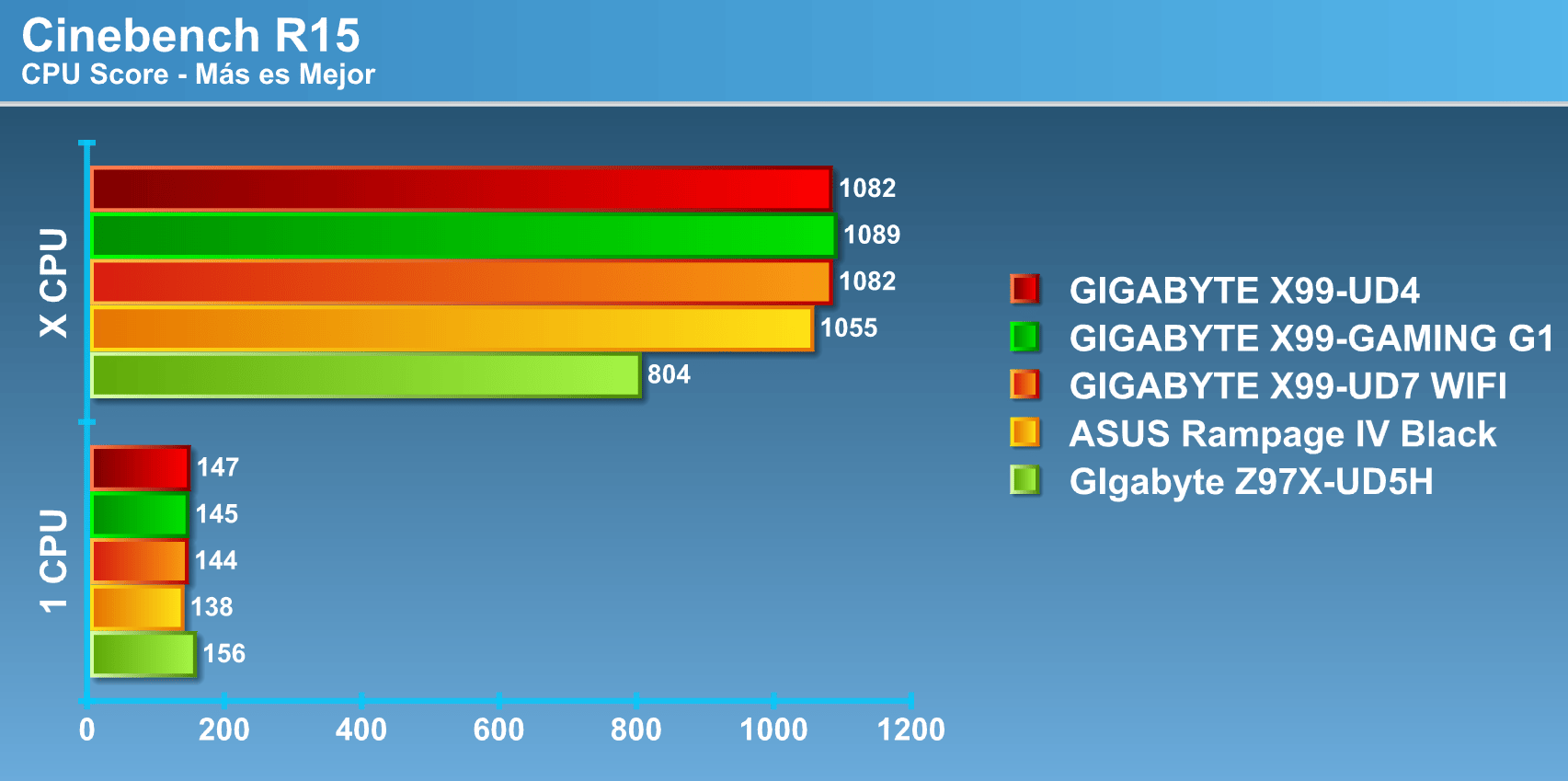

CINE

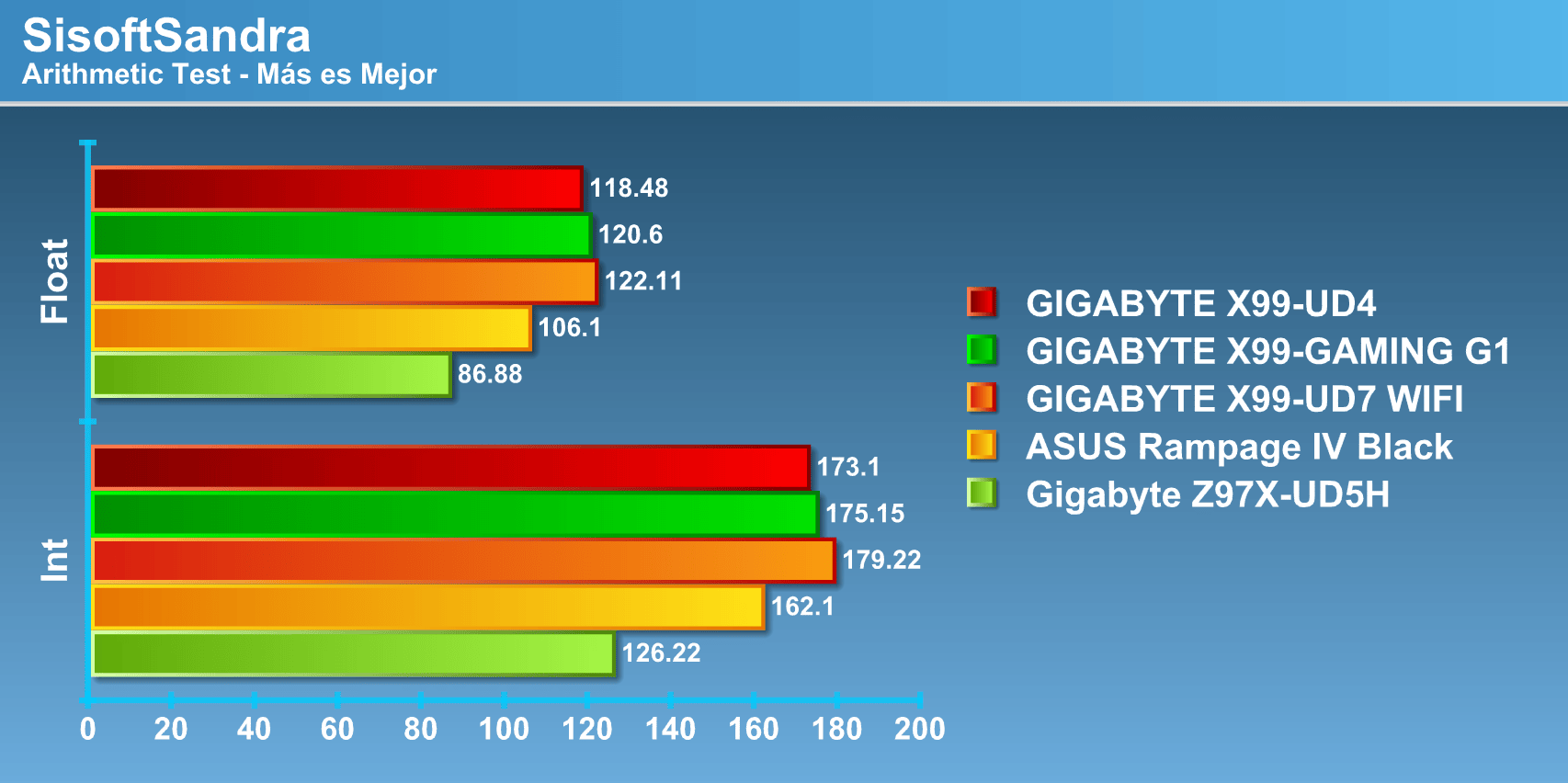

arith

anchb

MULTI

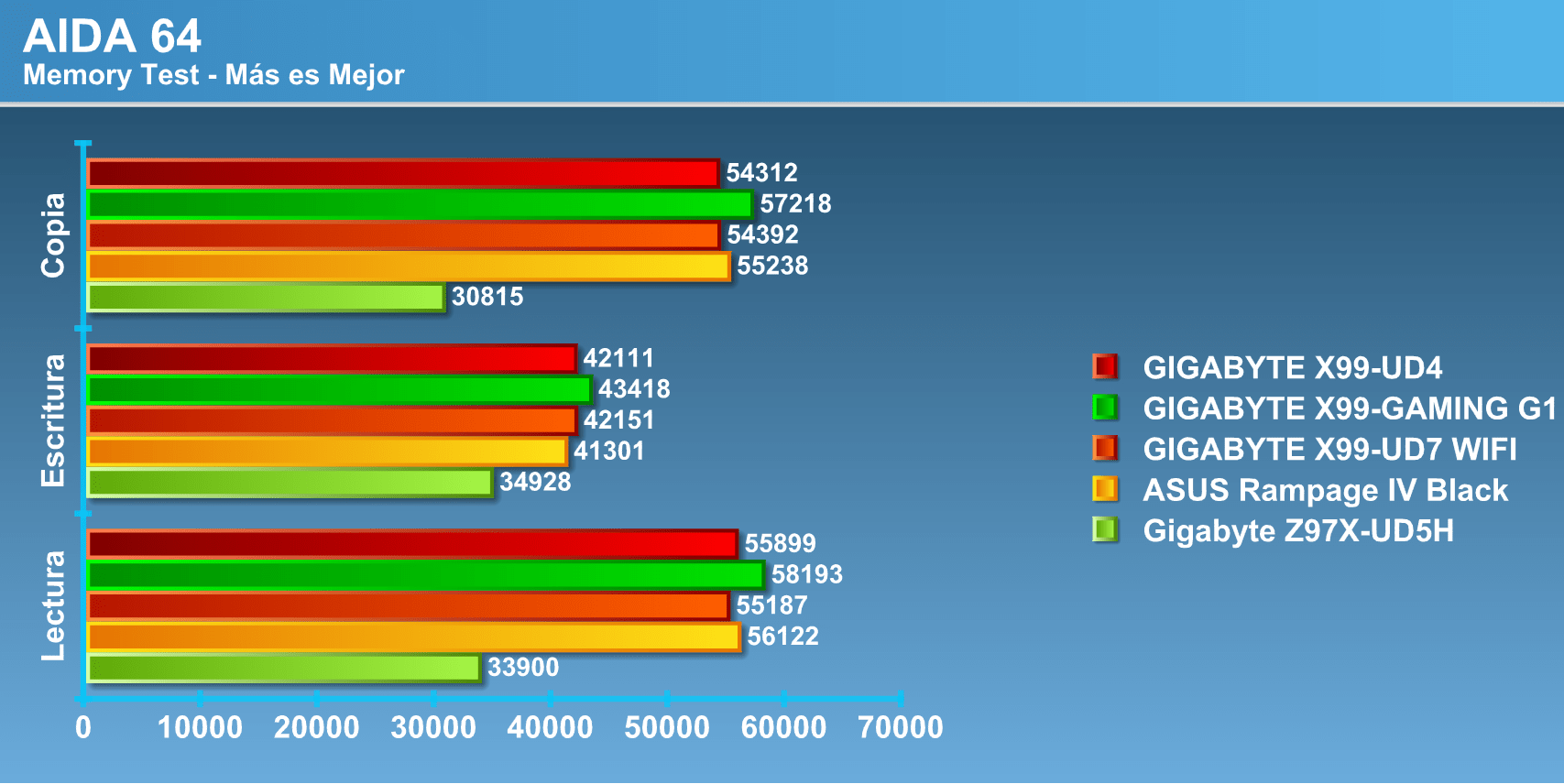

aida

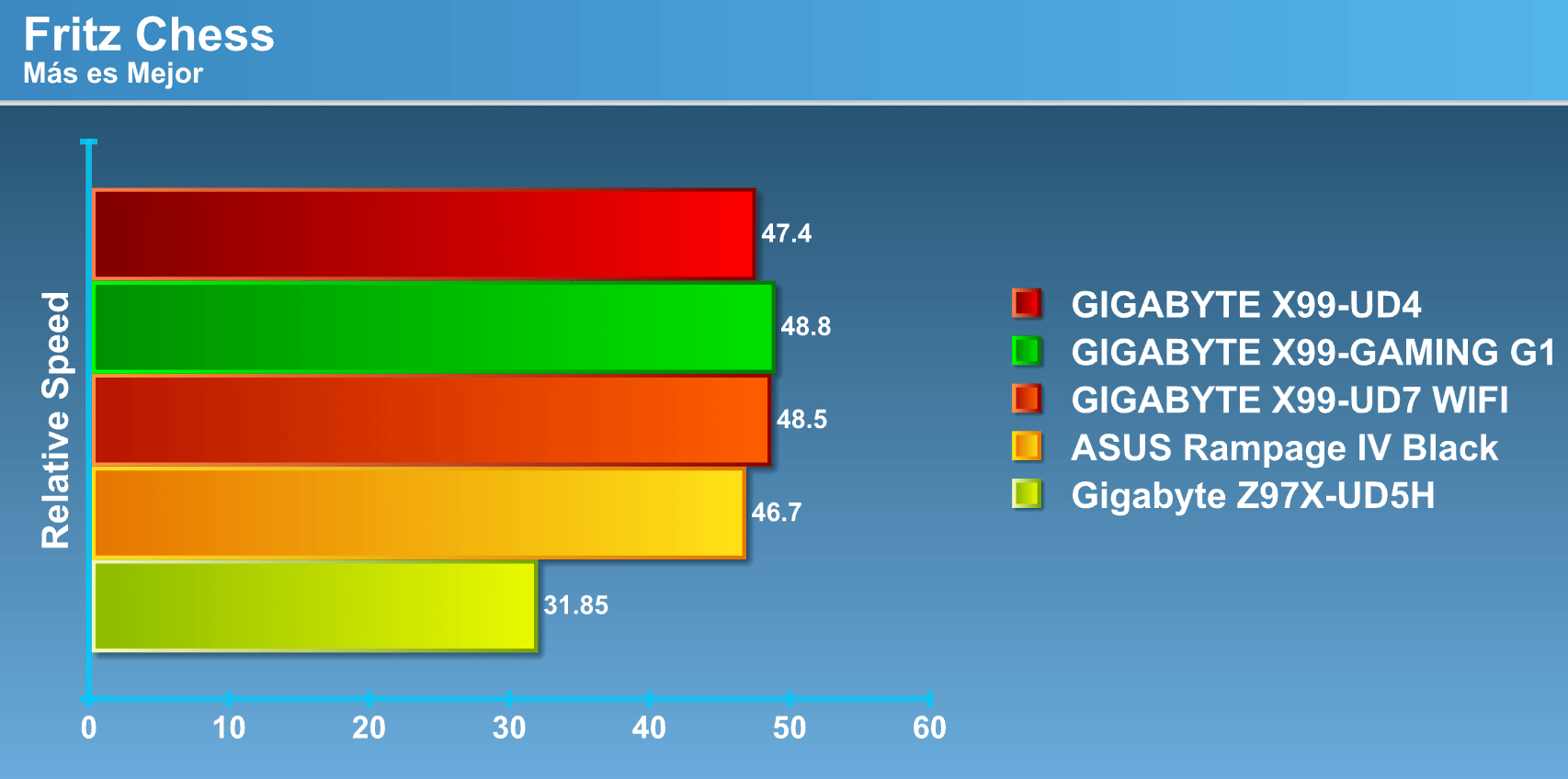

FRITZ

PC8

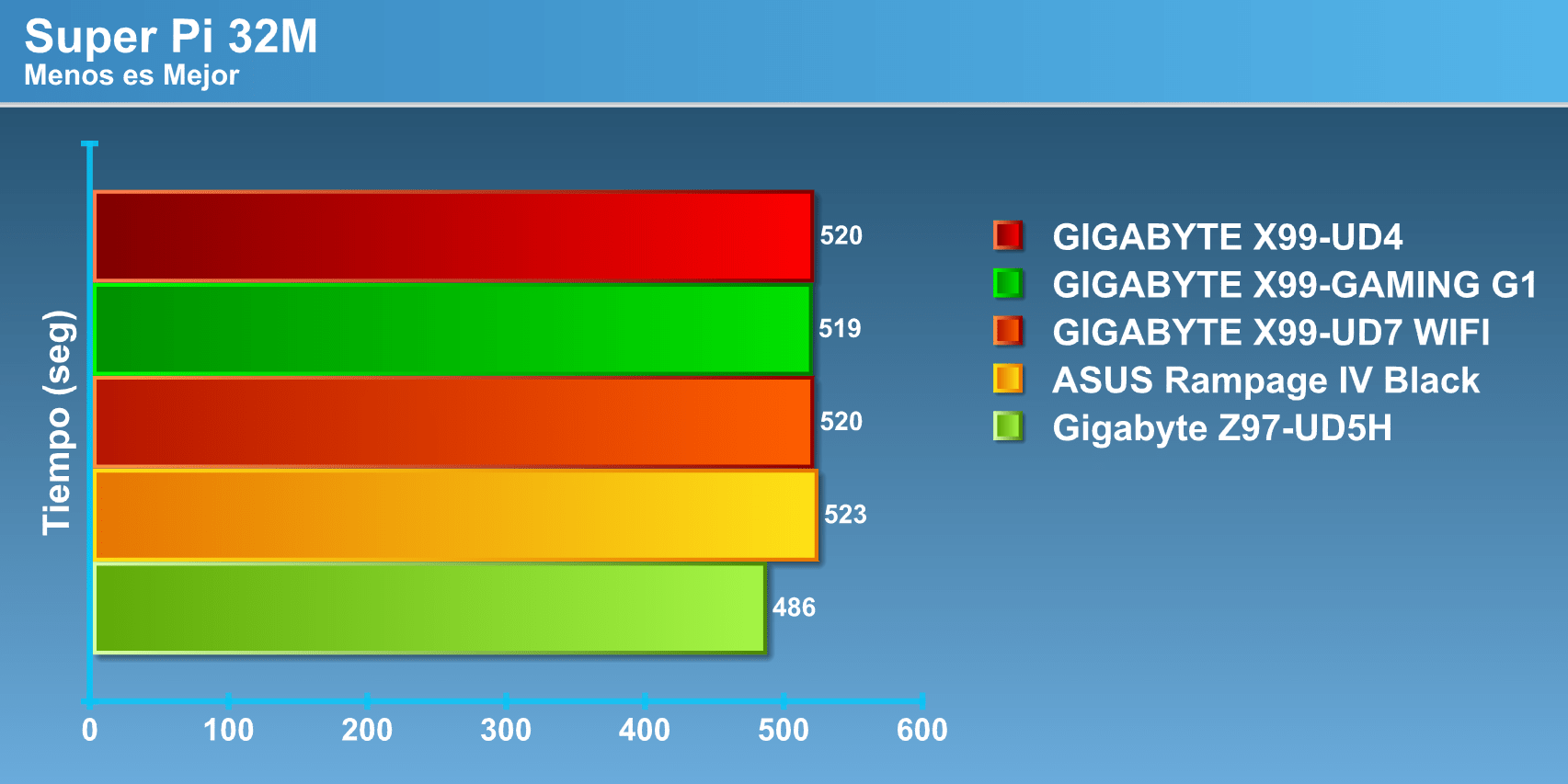

SP32

WP

Rendimientos muy similares con las demás integrantes de la familia de GIGABYTE X99, aunque la GIGABYTE X99-UD4 sea la menor de las placas madres puesta en comparación en las gráficas, el rendimiento demostrado no deja de ser equiparable a la de sus hermanas mayores, evidenciando de esta forma que una placa de este calibre frente a otras con cualidades aumentadas no presentan una diferencia notable.



Pruebas 3D.

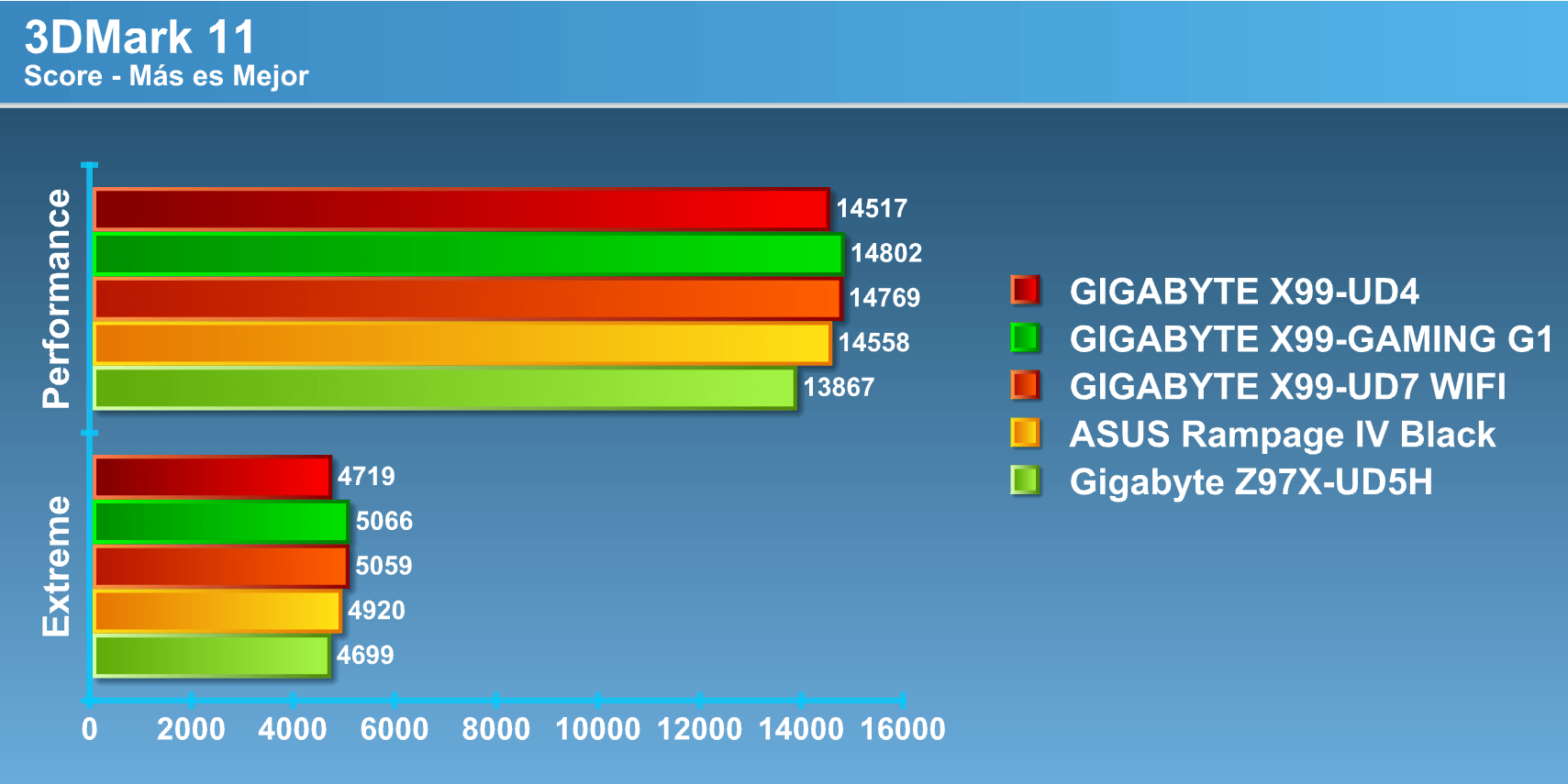

En las pruebas 3D, los resultados obtenidos nos muestra el comportamiento de la placa madre  tanto en pruebas sintéticas como en en prueba de uso en videojuegos.

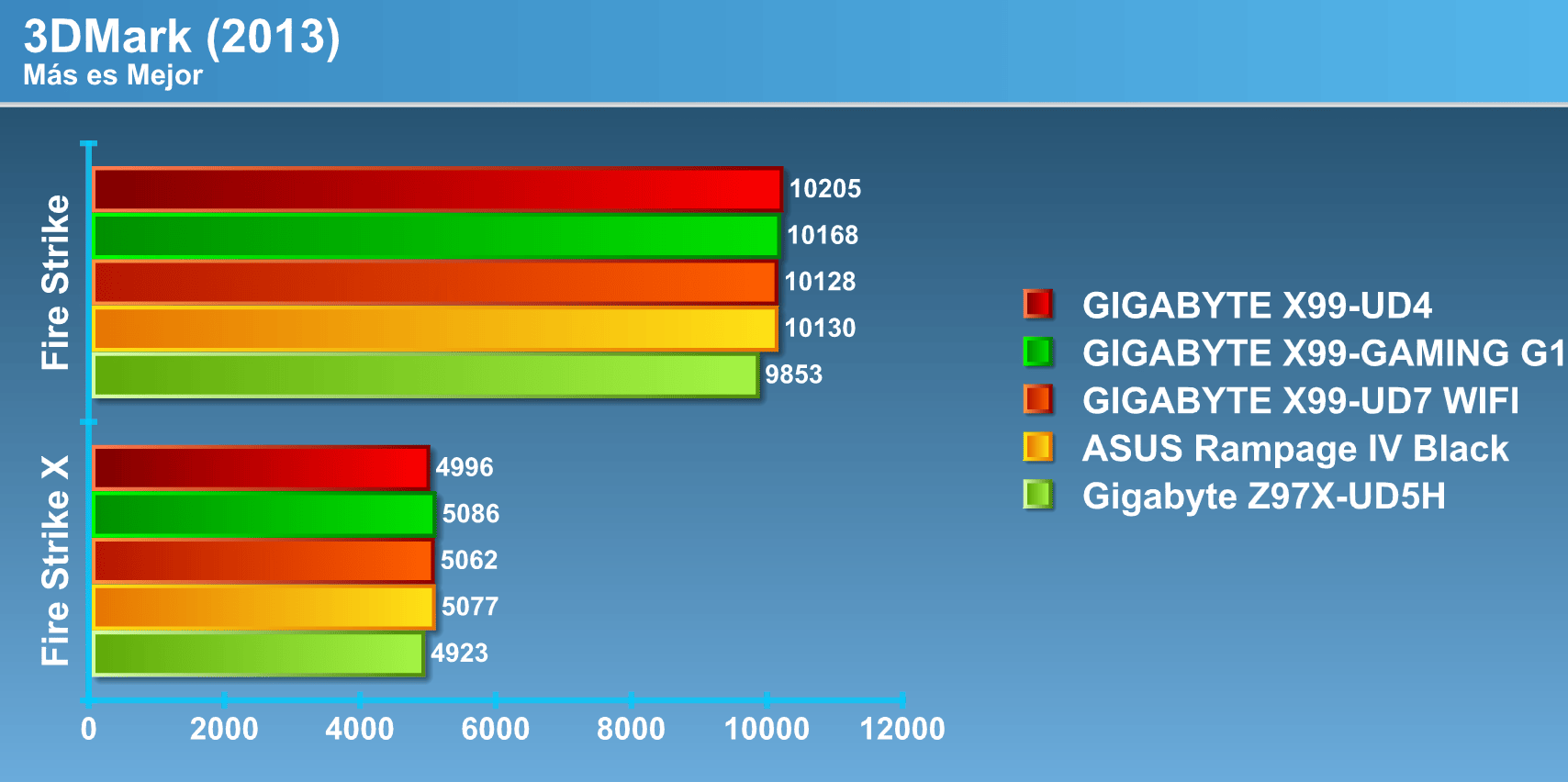

3D13

3D11

uni

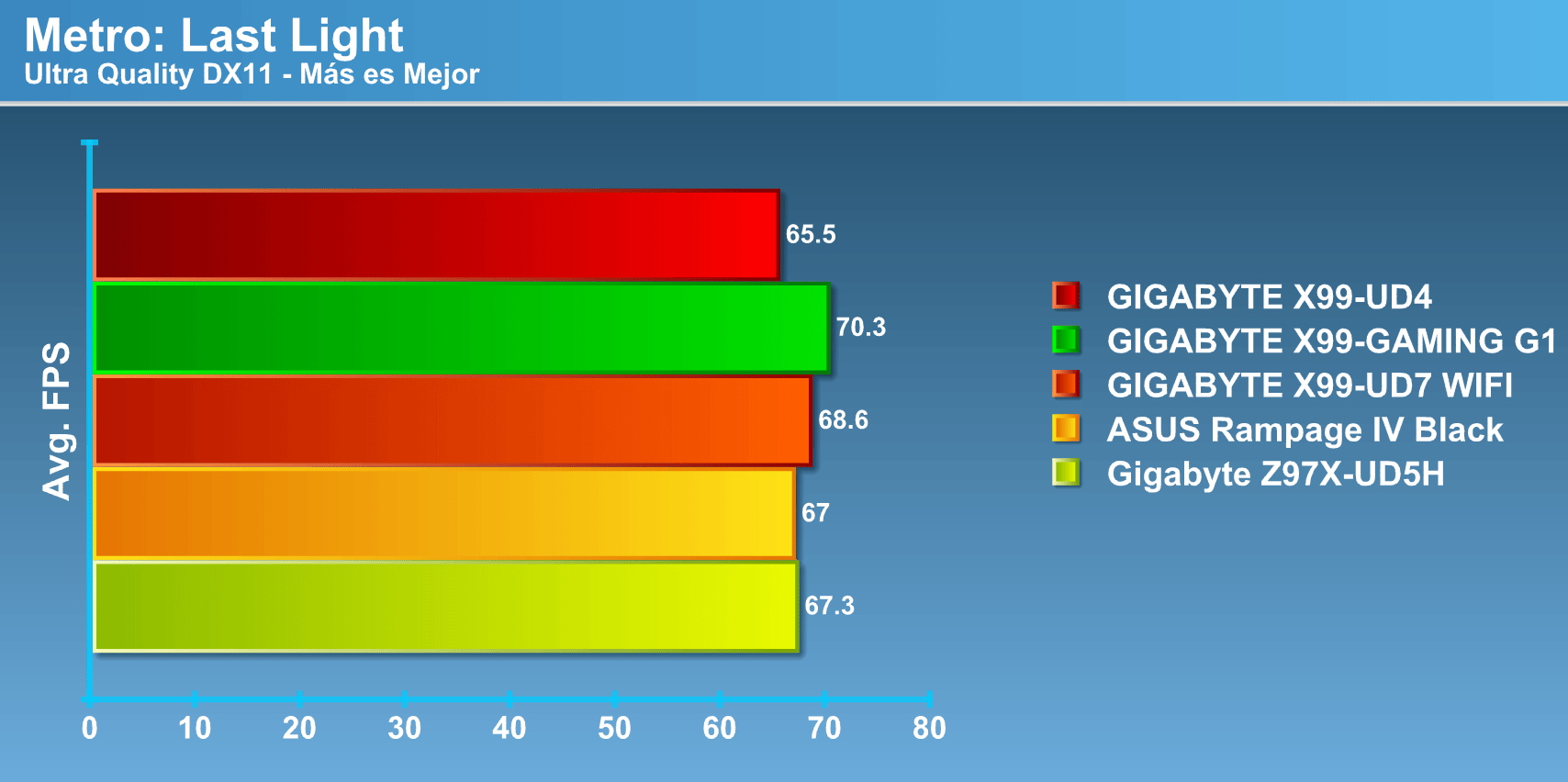

metro

Así como lo sucedido en las pruebas 2D, la diferencia entre las placas madres GIGABYTE X99 no muestra resultados muy distantes entre una placa madres y otra. Solo en los resultados obtenidos en la prueba de videojuegos se puede apreciar una diferencia de mayor relevancia.



BIOS y Overclocking.

Las BIOS de la generación actual de placas madres de GIGABYTE, son similares, en ellas podemos encontrar como pantalla de inicio, un menú básico con las opciones de mayor uso para un usuario con pocos conocimientos.

150815062307

Ingresando a un aspecto de la BIOS más avanzado, la aparición de una gran cantidad de parámetros e información que nos entrega en la pantalla, podría espantar a un usuarios con poca experiencia en BIOS de este tipo. La detallada información en tiempo real que nos entrega GIGABYTE en esta BIOS es verdaderamente considerable y de gran utilidad.

150815062324

Por otra parte, el modo clásico entrega una vista más apagada y sobria, entregando solo los valores a cambiar según la pestaña en la que estemos explorando. Los parámetros tanto en la BIOS avanzada y la del modo clásico contienen la misma cantidad, podemos encontrar los mismos parámetros en cada una de las vistas de la BIOS.

Información del sistema_[06-24-57]

Estado de la corriente M.I.T._[06-25-13]

M.I.T._[06-25-23]

En overclock, decidimos como es costumbre asignar valores estables y alcanzables por cualquier usuario con facilidad. Un overclock de 4.5 GHz en el procesador, nos fue necesario para representar la estabilidad y la medición de la diferencia de rendimiento que nos otorgar la placa madre.



CINEOC

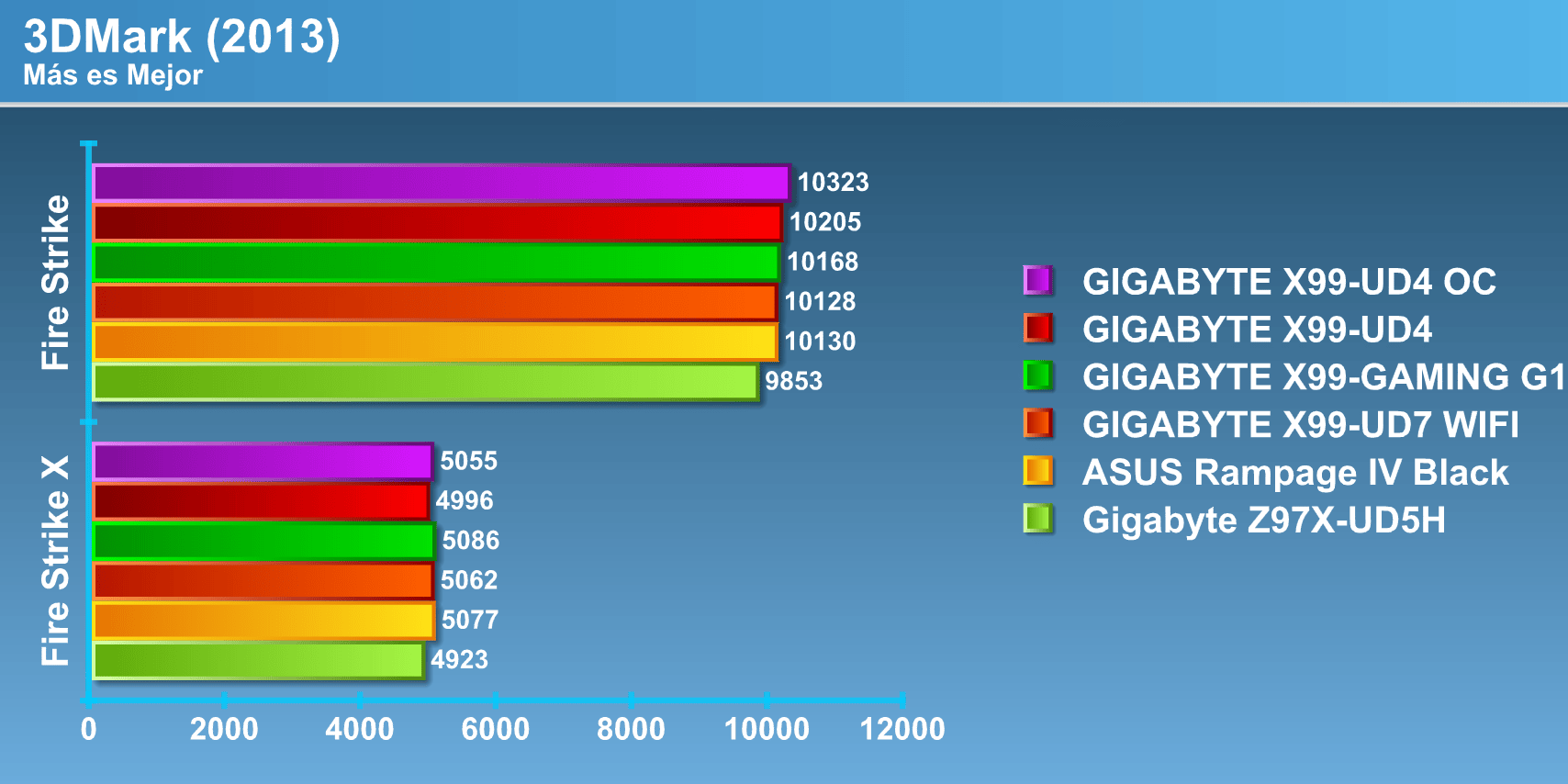

3D13OC

METROOC

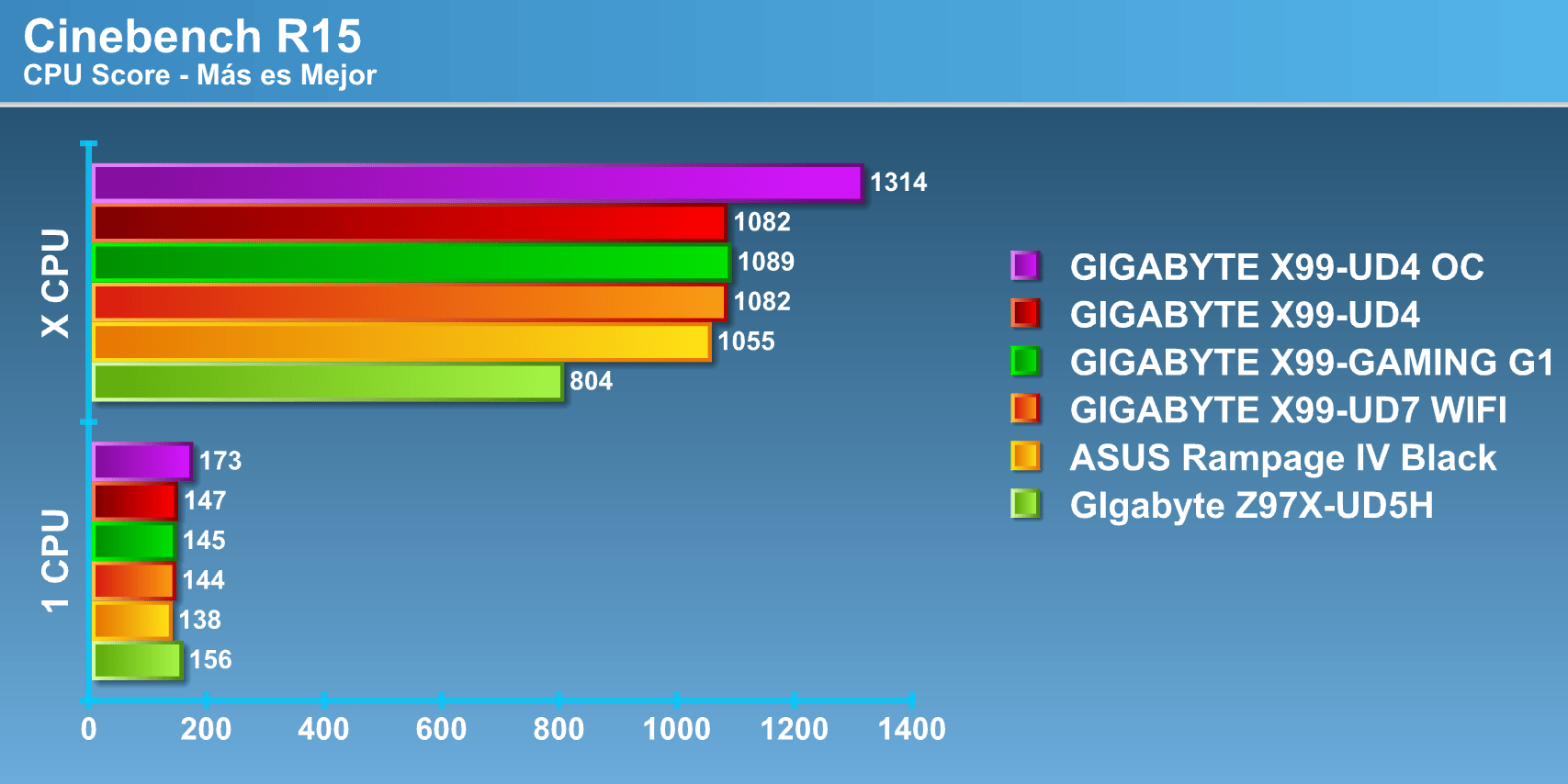

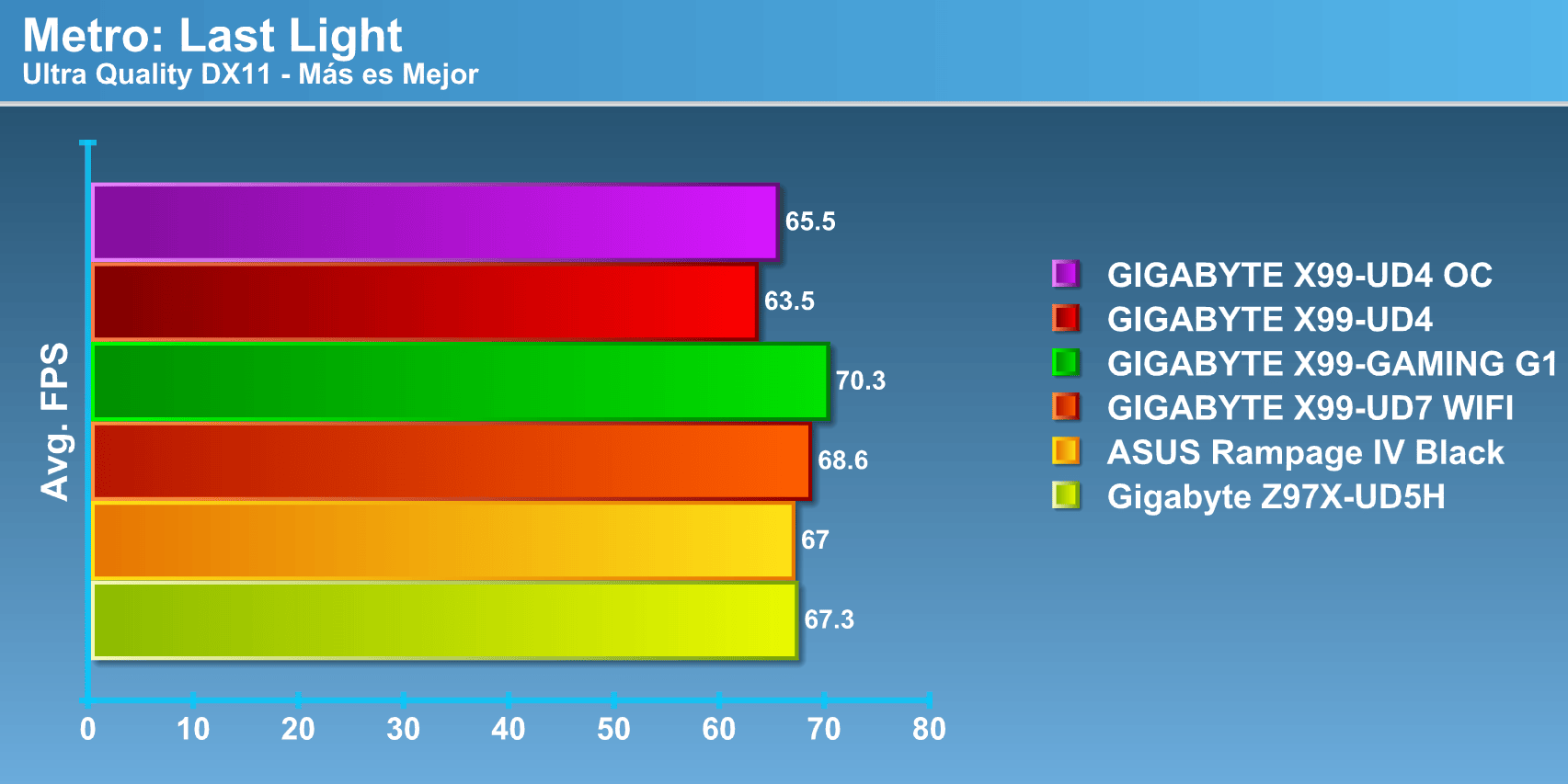

Tras el aumento de la frecuencia por overclock gracias a los parámetros cambiados en la BIOS de la placa madre, los resultados en comparación a la frecuencia stock nos entregaron un importante rendimiento más. Un adecuado overclock, puede sernos una herramienta de gran utilidad para aquellas aplicaciones que sobrepasan el potencial de los componentes que poseemos en nuestra plataforma, todo esto sin necesidad de invertir grandes sumas de dinero para actualizar los componentes de la plataforma, es en este aspecto en donde la GIGABYTE X99-UD4 hace notar su potencial como placa madre, siendo capaz de entregar estabilidad en overclock, aunque debemos decir que el overclock que observamos en los resultados está dentro de valores normales, estos podrían ser aún mayores si se ingresan valores adecuados nuestra plataforma, siempre y cuando la temperatura no jueguen en contra durante la máxima carga en CPU.

Conclusión.

La GIGABYTE X99-UD4 es un ejemplar solido de grandes cualidades, pesé a tener características “recortadas” en comparación a los otros modelos mayores que hemos tenido el agrado de analizar, la GIGABYTE X99-UD4 no deja de poseer un gran potencial y demostrar ser una integrante de los imponentes procesadores de Intel en el socket 2011-3.

Un aspecto que desfavorece a este modelo de GIGABYTE es la falta de botones a bordo, tanto de reset como de encendido. El uso de un puente para hacer contacto en los pines, siendo un procedimiento bastante engorroso para usuarios que no ocupen un gabinete, ya sea entusiastas u overclocker, que debido a destacable rendimiento de la placa madre en esta área. Además de la falta de botones, la ausencia del WIFI incorporado en la placa madre se echa mucho de menos, esto ya que actualmente en placas madres de este segmento la presencia de esta cualidad de red inalámbrica es bastante común.

El valor de mercado de esta placa madre es uno de los puntos mas atractivos. En el mercado nacional, el valor ronda los $ 230.000 pesos, lo que para una placa madre de socket 2011-3 y las características que hemos visto de la GIGABYTE X99-UD4 es toda una oferta, ahora los valores de los demás componentes no hacen muy atractivo el poseer una plataforma de estas características, pero si llevamos esto al rendimiento que podemos conseguir con una plataforma de estas características no representa un precio elevado.

Estéticamente la GIGABYTE X99-UD4 nos brinda de un llamativo fondo oscuro, esto resaltará los otros componentes que se deseen agregar a nuestra plataforma, permitiéndonos “jugar” con la combinación de colores que deseemos en nuestra plataforma, sin mencionar los detalles de color amarillo y los LEDs del Ambient LED que estarán presente durante el funcionamiento de la placa madre.

Pese a ser un modelo “básico” dentro de la familia de placas madres Intel X99, la GIGABYTE X99-UD4 es capáz de entregarnos configuracione multi-GPU de hasta 4 GPU a bordo de la plataforma   1x GPU: x16 –   2x GPU: x16, x16 –    3x GPU: x16, x16, x8   –    4x GPU: x16, x8, x8, x8, configuración mas que aceptables para este segmento en placas madres.
