Review: Gigabyte GA-Z77X-UD3H

Revisión de día viernes para despedir la semana , nuevamente de la mano de nuestros amigos de Gigabyte que no dan tregua (¿3 al hilo?) con excelentes productos, para excelentes revisiones aquí en Madboxpc.

Gigabyte nos trae en esta ocasión una placa que promete y mucho. Se han obtenido númerosos records con ella y estamos ansiosos de probarla. Estrenamos nuevo formato así que pasemos a lo que nos convoca.



Especificaciones.

CPU*Support for:
- Intel® Core™ i7 processors
- Intel® Core™ i5 processors
- Intel® Core™ i3 processors
- Intel® Pentium® processors
- Intel® Celeron® processors in the LGA1155 package
ChipsetIntel® Z77 Express Chipset
Memory* 4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Dual channel memory architecture
* Support for DDR3 2666(OC)/1600/1333/1066 MHz memory modules
* Support for non-ECC memory modules
* Support for Extreme Memory Profile (XMP) memory modules
Audio* VIA VT2021 codec
* High Definition Audio
* 2/4/5.1/7.1-channel
LAN* 1 x Atheros GbE LAN chip (10/100/1000 Mbit)
Expansion Slots* 1 x PCI Express 3.0 x16 slot, running at x16 (PCIEX16)
* 1 x PCI Express 3.0 x16 slot, running at x8 (PCIEX8)
* 1 x PCI Express 2.0 x16 slot, running at x4 (PCIEX4)
* 3 x PCI Express 2.0 x1 slots
* 1 x PCI slot
Multi-Graphics Technology* Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology
Storage Interface* Chipset:
- 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1)
- 4 x SATA 3Gb/s connectors (SATA2 2~5)
- 1 x mSATA connector
- Support for RAID 0, RAID 1, RAID 5, and RAID 10

* Marvell 88SE9172 chip:
- 2 x eSATA 6Gb/s connectors
- Support for RAID 0 and RAID 1
USB* Chipset:
- Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
- Up to 6 USB 2.0/1.1 ports (available through the internal USB headers)
* VIA VL800 chip:
- Up to 4 USB 3.0/2.0 ports on the back panel
Onboard Graphics* Chipset:
- 1 x D-Sub port
- 1 x DVI-D port, supporting a maximum resolution of 1920x1200
- 1 x HDMI port, supporting a maximum resolution of 1920x1200
- 1 x DisplayPort, supporting a maximum resolution of 2560x1600
Internal I/O Connectors* 1 x 24-pin ATX main power connector
* 1 x 8-pin ATX 12V power connector
* 1 x PCIe power connector
* 2 x SATA 6Gb/s connectors
* 4 x SATA 3Gb/s connectors
* 1 x mSATA connector
* 1 x CPU fan header
* 4 x fan headers
* 1 x front panel header
* 1 x front panel audio header
* 1 x S/PDIF Out header
* 3 x USB 2.0/1.1 headers
* 1 x USB 3.0/2.0 header
* 1 x Clear CMOS jumper
*1 x Trusted Platform Module (TPM) header
* 1 x power button
* 1 x reset button
* 1 x Clear CMOS button
* 1 x Voltage Measurement Points
* 1 x BIOS Switch
Back Panel Connectors* 1 x PS/2 keyboard/mouse port
* 1 x D-Sub port
* 1 x DVI-D port
* 1 x optical S/PDIF Out connector
* 1 x HDMI port
* 1 x DisplayPort
* 2 x eSATA 6Gb/s connectors
* 6 x USB 3.0/2.0 ports
* 1 x RJ-45 port
* 6 x audio jacks
BIOS* 2 x 64 Mbit flash
* Use of licensed AMI EFI BIOS
* Support for DualBIOS™
Form Factor* ATX Form Factor; 30.5cm x 24.4cm
Price* US $159.99
* CLP $116.990

Esta placa, al igual que todos los nuevos modelos de Gigabyte, soporta la tecnologia 3D Power ALL Digital engine de Gigabyte, que permite la  entrega de un flujo de energía estable para el CPU y la memoria sin importar la carga. Y esto no se queda solo en las memorias, sino además para el VTT y los gráficos Intel HD Graphics integrados al procesador, para poder realizar ajustes y monitoreo en tiempo real. Incorpora además al igual que las nuevas placas, la utilidad 3D Power que aparte de Control de Voltaje, incorpora control de las fases de poder y permite controlar las frecuencias de la controladora PWM. Sumado a 3D BIOS, Dual UEFI BIOS, 4 Slots de memoria en arquitectura Dualchannel, soporte para PCI Express 3.02-way CrossFireX™ y 2-way SLI™. Esta placa además posee el diseño Ultra  Durable 4, protección contra la humedad, protección contra descargas electrostáticas,  protección contra golpes de corriente, protección contra sobrecalentamiento al usar Solid Caps y Mosfets de bajo perfil. Todo esto junto a el nuevo Glass Fabric PCB (que ya vimos en este review). Incluye también soporte para Lucid Virtu GPU virtualizationy soporte para Gráficas Intercambiables. Un conector mSATA completa esta placa que en el papel se ve muy interesante.



Primera Mirada.

Caja muy sobria, destaca las tecnologías que soporta y la garantía de 3 años que posee esta placa.

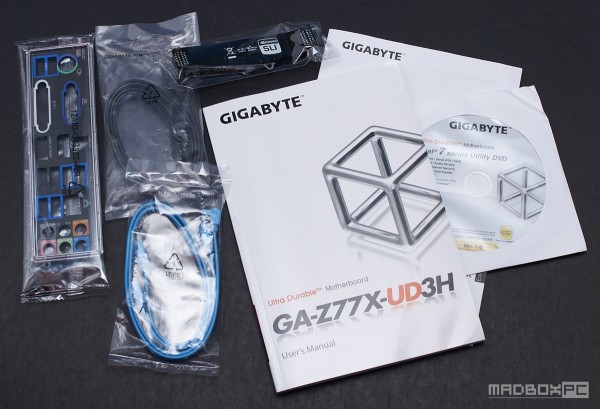

El bundle, nada del otro mundo. Manuales, drivers,  4 cables SATA, backplate y puente SLI.

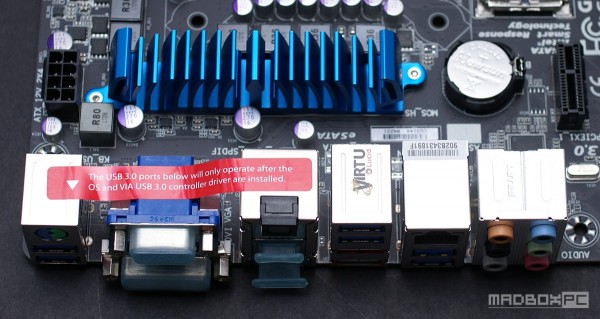

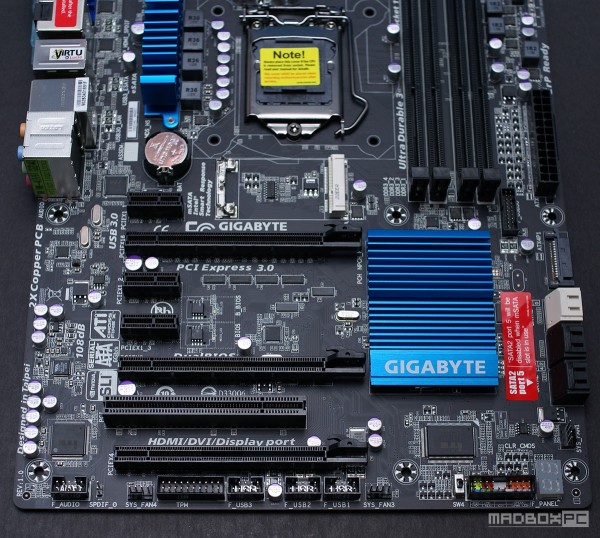

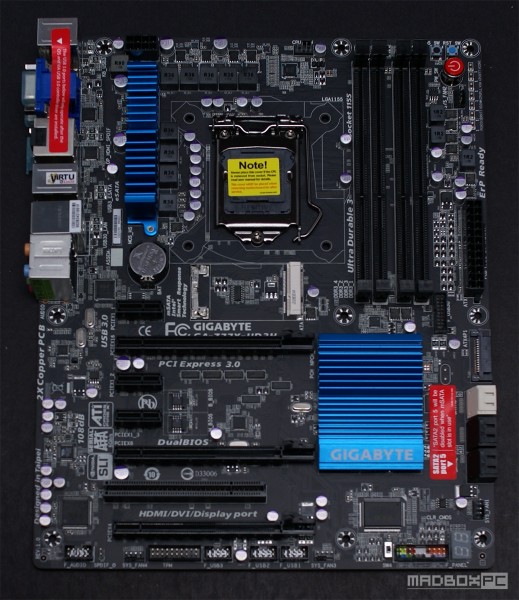

La placa completa, destaca el heatsink de el chipset Z77 que si bien es grande, se hace pequeño ya que se calienta bastante. Destacamos los 3 puertos PCI-ex 3.0 16x que trae esta placa junto al soporte 2-way SLI/Crossfire X. Junto al puerto mSATA debajo del socket para el procesador. Yo la encuentro linda ¿Y ustedes?

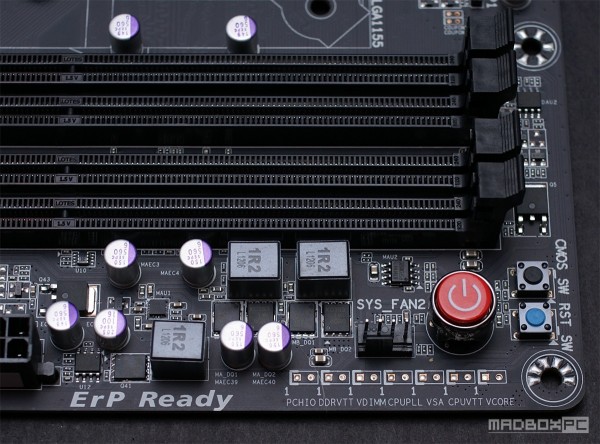

La nueva ubicación de los botones RESET, POWER y CLR_CMOS junto a los puntos de control de voltaje. Mis felicitaciones a los ingenieros, están sumamente bien ubicados en la placa.

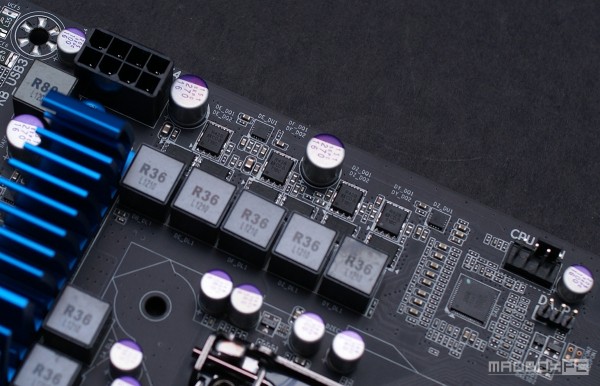

Close-up de algunas fases. Además el conector auxiliar de poder de 8 pines que alimenta al CPU.

Cabezales para 6 USB 2.0, 1 para USB 3.0 (muy bien ubicado para paneles frontales). El switch para elegir que BIOS utilizar, un panel LCD para errores, jumper CLR_CMOS, cabezal para módulo TMP, ubicados de muy buena manera en la base de la placa. Apreciamos el cabezal para Audio HD

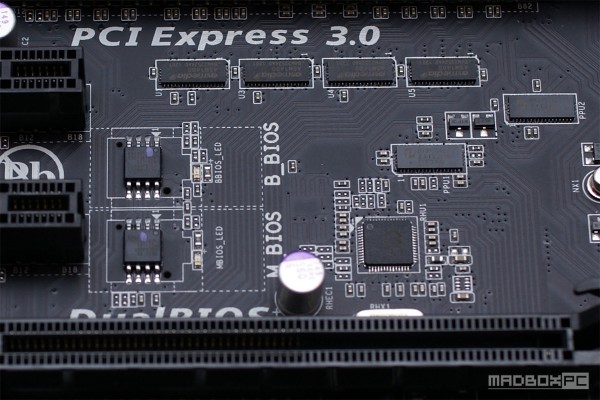

Los chips de las BIOS. Un pequeño LED naranja nos indica cual de las dos está en funcionamiento.

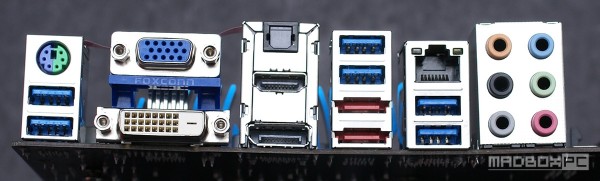

Panel trasero. 6 puertos USB 3.0, 2 puertos eSATA, HDMI, DVI, VGA, DisplayPort, salida óptica de audio, 6 jacks de 3.5 para lo mismo, puerto PS2 para mouse/teclado. Extrañamente no trae USB 2.0.

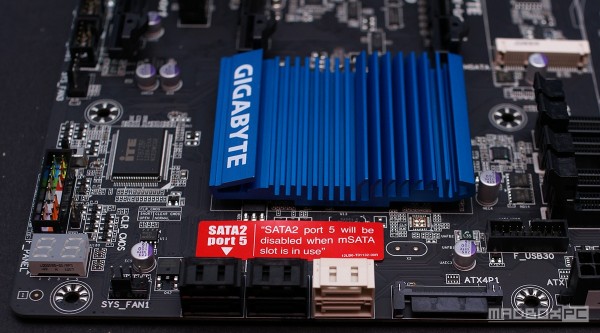

Puertos SATA. 2 puertos SATA 3.0 (Blanco) y 4 puertos SATA 2.0 (Negro). Conector auxiliar de 4pines en formato SATA para la placa y el conector para un panel frontal USB 3.0.



Metodología y plataforma.

Plataforma de pruebas.
Procesador- Intel Core i5 3570K
Placa Madre- Gigabyte GA-Z77X-UD3H
- Intel DZ77GA-70K
Refrigeración- Noctua NH-D14
Memorias- Gskill Ripjwas X 2x4GB 2133MHz 9-11-9-28
VGA- NVIDIA GTX 680
Fuente de Poder- Corsair AX-850
SSD- OCZ Vertex 3 120GB
- Corsair Force 3 120GB
Monitor- Viewsonic VA2231wm
Software.
- Windows 7 x64 Ultimate SP1
- Cinebench 11.5
- Aida 64
- Sisoft Sandra
- Fritz Chess Benchmark
-7-Zip
- PCMark 7
- Unigine Heaven HW Bot Mod
- 3DMark Vantage
- 3DMark 11
- Hard Reset Benchmark
- Lost Planet 2 Benchmark
- STALKER Call of Prypiat Benchmark
- Metro 2033 Benchmark
- Alien vs Depredador Benchmark
- Crysis 2 Benchmark
La metodología utilizada en este review es exactamente la misma que utilizamos en los reviews de placas madres y/o de CPUs que hemos realizado anteriormente. Solamente actualizamos algunas versiones de programas para mantener los resultados lo más frescos posible. Todas las pruebas fueron ejecutadas 3 veces, indicando como valor final y presentado el promedio estable de las corridas. El sistema se mantuvo bajo sus condiciones stock en todo momento, se deshabilitó Cool&Quiet y los juegos corrieron sin PhysX.



Pruebas Sintéticas.

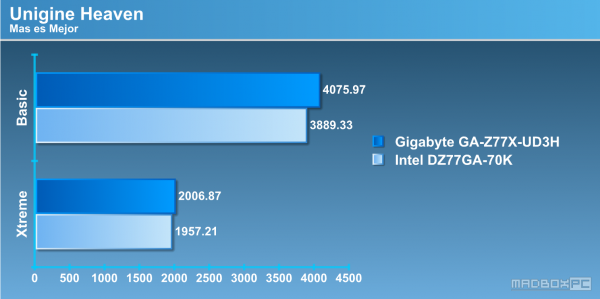

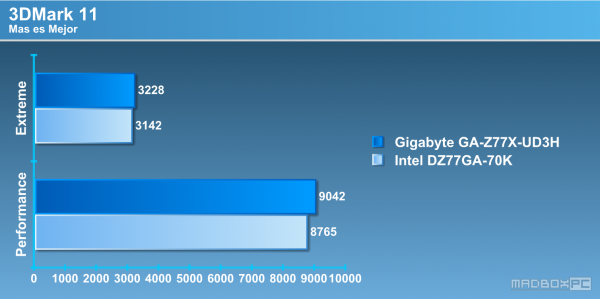

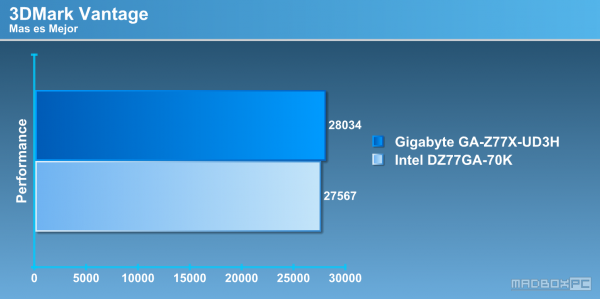

Gigabyte rápidamente toma la delantera (y por un buen margen) en los 3 benchsmarks mas populares, al parecer esta pequeña placa tiene mucho musculo.

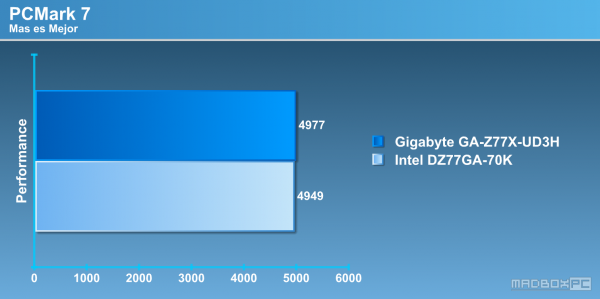

Puntajes similares en PCMark 7, pero con la placa Gigabyte a la cabeza.

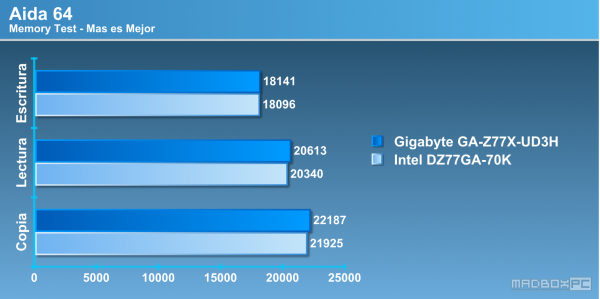

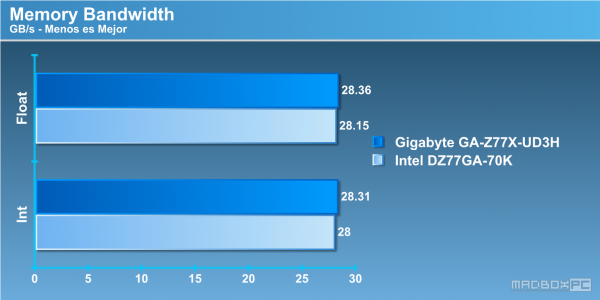

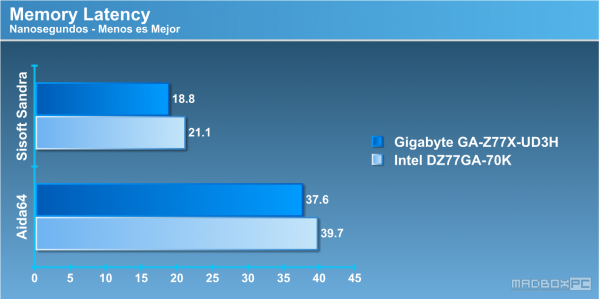

En el apartado memorias la placa Gigabyte demuestra de que está echa. ¿Nueva corona precio/rendimiento?

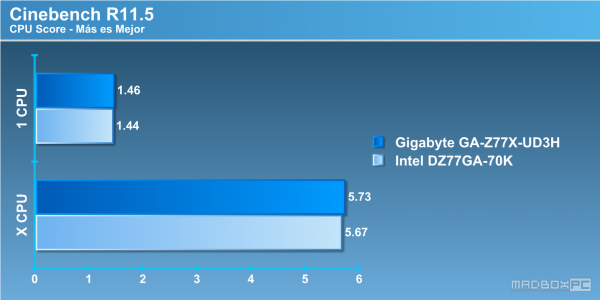

Mejoran hasta nuestros puntajes en Cinebench.

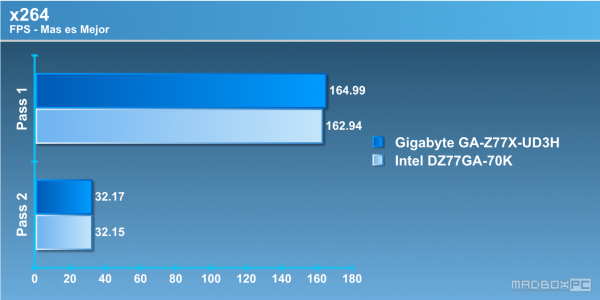

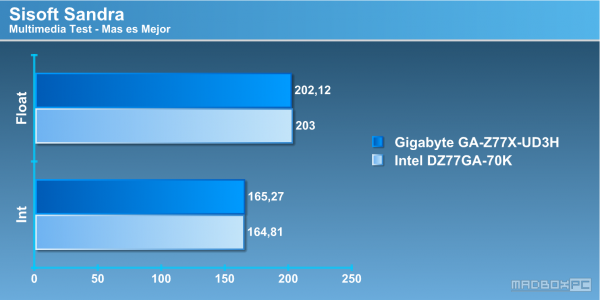

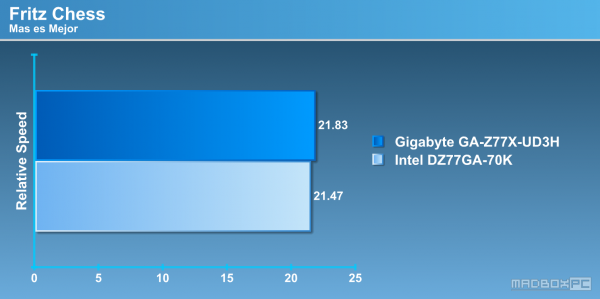

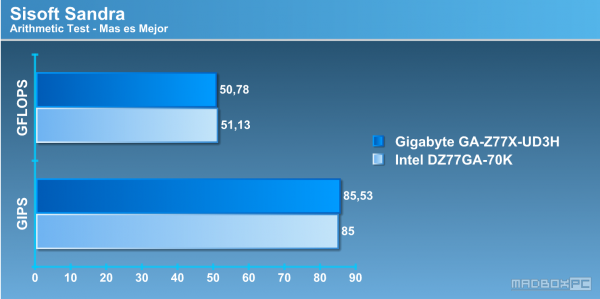

En los test de CPU, a pesar de estar cerca los resultados, la placa Gigabyte mantiene siempre una ventaja por sobre el modelo referencial de Intel.



Pruebas Reales.

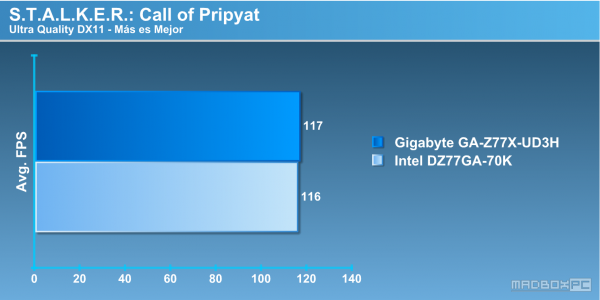

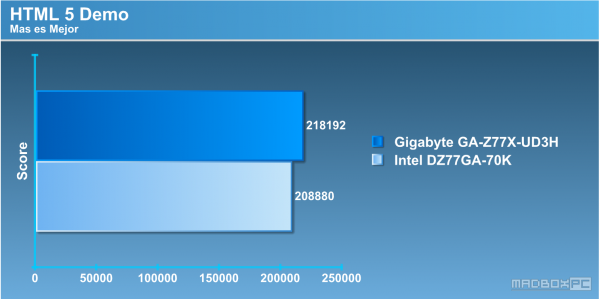

Pequeñas diferencias, pero la balanza sigue a favor de Gigabyte. Pasemos a los Juegos.

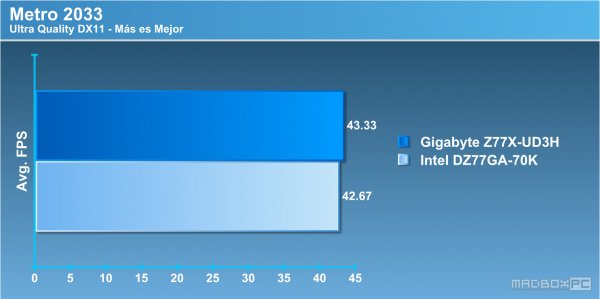

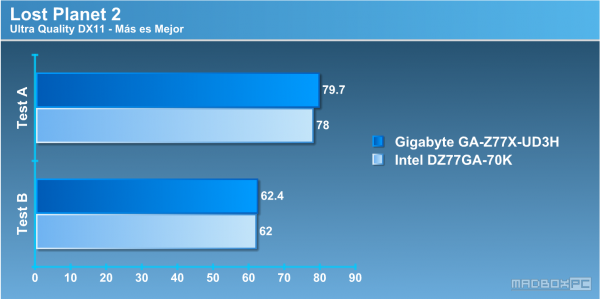

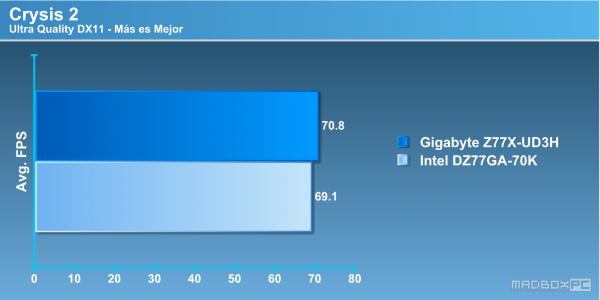

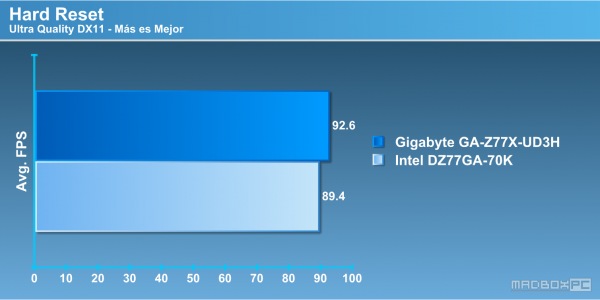

Nada que decir. Esta placa aprovechara TODO lo que tu CPU y VGA tienen para ofrecer.

Overclock.

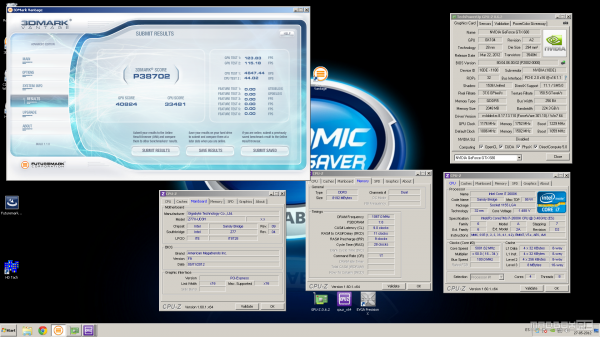

El Overclock no es una ciencia exacta, pero es muy entretenido de hacer. moviendo un par de parámetros, subimos nuestra CPU (Core i7 2600k) a 5.0 GHz. Extrañamente nos costó un mundo estabilizar la CPU a 5.1 GHz, esperemos que con una nueva revisión de la BIOS se mejore la estabilidad con esta CPU. A nuestra VGA  le dimos un rico empujón y logramos esto: casi 10000 puntos por sobre la misma configuración en stock.



Palabras Finales.

Tenemos ante nosotros una muy buena placa, buenas características para el Overclock (y varios récords a cuestas), buenas opciones de expansión y se nota que recibieron el feedback que muchos reviewers hicieron sobre la posición de los  botones RESET,  CLR_CMOS y POWER, ya que en esta palca se corrige ese detalle. Lo que me deja con un mal gusto en la boca es la total ausencia de puertos USB 2.0 en la parte trasera de la placa, dificultando en exceso una instalación limpia del sistema. En lo personal, mi lector de DVD es USB, no uso gabinete y mis periféricos son USB. Tuve que enchufar el conector USB del panel frontal de mi otro computador, moverlo a los laboratorios e instalarlo, además tuve que utilizar un teclado PS2 que tengo para las sesiones de Overclock extremo y el puerto libre que me sobró, coloqué el mouse para poder instalar las controladoras de USB 3.0 de la placa. Algo que la mayoría de los usuarios no harán ya sea por falta de medios, o porque simplemente no pensaron en esta solución. Esto se pudo haber evitado incluyendo en el bundle un simple bracket con 2 puertos USB 2.0 como se incluían en los tiempos de los chipset P45 o incluir derechamente 2 puertos USB 2.0 como en la placa GA-Z77X-UD5H. Por otro lado, la BIOS es muy completa, y se agradece el switch para seleccionar la BIOS que deseamos ocupar (idea que también vimos en la placa GA-x79-UD5) el único pero es que fue colocado cerca de el cabezal para las funcionalidades del gabinete. Esta es una posición poco practica para el usuario común, pero muy conveniente para el Overclocker, ya que le permite rápidamente colocar perfiles para OC o para uso 24/7 . A pesar de tener una BIOS muy completa, posee una menor cantidad de opciones de control para las VRM de la placa, aunque  es dado meramente por la menor cantidad de fases que incluye. Otro punto a destacar es la posibilidad de utilizar las graficas integradas del procesador y las graficas discretas aprovechando la tecnología de Lucid Virtu. La inclusión de un puerto mSATA es una idea genial. Nos permite colocar un SSD pequeño y de manera que no moleste para utilizar la tecnología Intel® Rapid Start, pero el hecho que te cape un puerto SATA si bien  es entendible, hay maneras de habilitarlos y mantener toda la conectividad. Sin más preámbulos, le entrego a esta placa el premio «Producto Recomendado» por sus buenas funcionalidades y su bajo precio. Damos las gracias a nuestros amigos de Gigabyte por facilitar este sample para su revisión.
