Review Gigabyte X99-GAMING G1 WIFI

1Gracias a los amigos de GIGABYTE hoy les traemos la revisión de lo que es una de las placas madres de alta gama de GIGABYTE, la exótica GIGABYTE X99-GAMING G1.

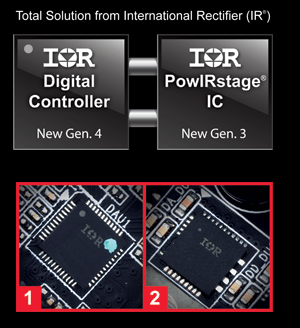

La serie de placas madres GIGABYTE X99 utilizan un diseño con todo el poder de la CPU digital desde Rectifier® Internacional, que incluye tanto los Controladores PWM digitales de cuarta generación y  controladores de tercera generación PowIRstage® líderes en la industria. Estos controladores digitales 100% ofrecen una precisión increíble en la entrega de potencia a la mayoría de los componentes de potencia, lo que permite a los entusiastas de obtener el rendimiento máximo absoluto de su nuevo Intel® Core ™ i7 Extreme CPU Edition.

IR Digital PWM y IR ICs PowIRstage®.

Esta nueva generación de controladores de potencia IR® digitales y función PowIRstage® ICs tecnología iSense, proporcionan más precisa exactitud de detección de corriente. Esto ayuda a distribuir uniformemente la carga térmica entre los ICs PowerIRstage®, evitando el sobrecalentamiento de cada PowerIRstage® individual, resultando en mayor vida útil y mejor fiabilidad.



Single Package Design.

2    IR® ha aprovechado su tecnología de envasado de clase mundial desarrollada para el DirectFET®, la mejora de la capacidad térmica y el diseño de la PowIRstage® significativamente respecto a la de otros paquetes de MCM.

Otras implementaciones de diseño MOSFET utilizan un acuerdo multi-chip, de lado a lado de los MOSFETs de alta y baja laterales y conductor ICs, ocupando gran cantidad de componentes y la creación de más fugas eléctricas.













 3Way / 4Way Graphics con PCIe x16 premium, Carril Hasta * 320Gb / s de ancho de banda.

Las placas madres GIGABYTE X99 cuentan con un diseño único PCI Express que utiliza el 100% de los 40 carriles de la CPU cuando existe una configuración 4-Way o 3-Way. Diseños estándar limitan los 4 principales carriles PCIe x8 a (64 Gb / s) de ancho de banda, pero gracias al generador de reloj externo a bordo combinado con la conexión directa de uno de los carriles de x16 a la CPU (diseño sin interruptor), las placas base GIGABYTE X99 pueden desbloquear el completo ancho de banda disponible y proporcionar ancho de banda de los mejores gráficos posibles para el usuario.



3



Tecnología M.2 dual con WIFI a bordo y Bluetooth 4.0.
Rápida transferencia de datos y Advanced Networking WIFI

En las placas madres  GIGABYTE X99 con la tecnología Dual M.2 proporciona a los usuarios la conectividad PCI-Express para dispositivos SSD ya bordo 11AC WIFI + Bluetooth 4.0. La entrega de hasta 10 Gb / s de velocidad de transferencia de datos, M.2 ofrece un rendimiento considerablemente más rápido que el almacenamiento mSATA actual e incluso SATA Revisión 3 (6Gb / s) en los actuales dispositivos de almacenamiento con este estandar. Diseño de GIGABYTE que optimiza el uso del PCB, lo que permite más componentes que se añaden de manera eficiente sin comprometer espacio.
4
GIGABYTE AMP-UP Audio™ Technology
Una característica única en los modelos GIGABYTE G1 Gaming , es la de estar equipadas con la tecnología de audio exclusivo de GIGABYTE AMP-UP, que proporciona mayor nivel de recursos de audio a bordo y tecnologías de la industria. Con GIGABYTE AMP-UP Audio, los jugadores y los amantes de la música son capaces de experimentar nítidas y efectos de sonido ultra-realistas, mientras que el usuarios experimentará en juegos, música y películas favoritas las más ricas experiencias de sonidos posibles.
5
Ambient LEDPlacas madres GIGABYTE X99 disponen de iluminación para la trayectoria de la luz de audio y el LED del panel posterior LED, proporcionando un lugar fresco, miran a medida para tu equipo. Estas luces son ahora programable, por lo que pueden tener los golpearon al ritmo de la música que está escuchando, o el pulso a un ritmo suave para crear un gran ambiente para mejorar el entorno de su juego, película o música.



httpss://www.youtube.com/watch?v=DLhrkuL0B0s

Especificaciones.

Especificaciones
CPU- Support for Intel® Core™ i7 processors in the LGA2011-3 package
- L3 cache varies with CPU
ChipsetIntel® X99 Express Chipset
Memoria- 8 x DDR4 DIMM sockets supporting up to 64 GB of system memory
* Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed.
- 4 channel memory architecture
- Support for DDR4 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz memory modules
- Support for non-ECC memory modules
- Support for Extreme Memory Profile (XMP) memory modules
- Support for RDIMM 1Rx8 memory modules (operate in non-ECC mode)
Audio- Creative® Sound Core 3D chip
- Support for Sound Blaster Recon3Di
- TI Burr Brown® OPA2134 operational amplifier
- High Definition Audio
- 2/5.1-channel
- Support for S/PDIF Out
LAN1 x Qualcomm® Atheros Killer E2201 chip (10/100/1000 Mbit) (LAN1)
1 x Intel® GbE LAN phy (10/100/1000 Mbit) (LAN2)
Inlambrica- Wi-Fi 802.11 a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
- Bluetooth 4.0, 3.0+HS, 2.1+EDR
-Support for 11ac wireless standard and up to 867 Mbps data rate
Expansion Slots 2 x PCI Express x16 slots, running at x16 (PCIE_1, PCIE_2)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIE_1 slot; if you are installing two PCI Express graphics cards, it is recommended that you install them in the PCIE_1 and PCIE_2 slots.

2 x PCI Express x16 slots, running at x8 (PCIE_3, PCIE_4)
* The PCIE_4 slot shares bandwidth with the PCIE_1 slot. When the PCIE_4 slot is populated, the PCIE_1 slot will operate at up to x8 mode.
* When an i7-5820K CPU is installed, the PCIE_2 slot operates at up to x8 mode and the PCIE_3 operates at up to x4 mode.
(All PCI Express x16 slots conform to PCI Express 3.0 standard.)

3 x PCI Express x1 slots
(The PCI Express x1 slots conform to PCI Express 2.0 standard.)

1 x M.2 Socket 1 connector for the wireless communication module (M2_WIFI)
Multi-Graphics TechnologySupport for 4-Way/3-Way/2-Way AMD CrossFire™/NVIDIA® SLI™ technology
* The 4-Way NVIDIA® SLI™ configuration is not supported when an i7-5820K CPU is installed. To set up a 3-Way SLI configuration, refer to "1-6 Setting up AMD CrossFire™/NVIDIA® SLI™ Configuration."
Storage InterfaceChipset:

1 x M.2 PCIe connector
(Socket 3, M key, type 2242/2260/2280 SATA & PCIe x2/x1 SSD support)
1 x SATA Express connector
6 x SATA 6Gb/s connectors (SATA3 0~5)
Support for RAID 0, RAID 1, RAID 5, and RAID 10
* Only AHCI mode is supported when an M.2 PCIe SSD or a SATA Express device is installed.
(M2_10G, SATA Express, and SATA3 4/5 connectors can only be used one at a time. The SATA3 4/5 connectors will become unavailable when an M.2 SSD is installed in the M2_10G connector.)

Chipset:

4 x SATA 6Gb/s connectors (sSATA3 0~3), supporting IDE and AHCI modes only
(An operating system installed on the SATA3 0~5 ports cannot be used on the sSATA3 0~3 ports.)
USBChipset:

4 x USB 3.0/2.0 ports (available through the internal USB headers)
6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)

Chipset + 2 Renesas® uPD720210 USB 3.0 Hubs:

8 x USB 3.0/2.0 ports on the back panel
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x PCIe power connector
1 x I/O shield audio LED power connector
1 x heatsink LED power connector
1 x SATA Express connector
10 x SATA 6Gb/s connectors
1 x M.2 Socket 3 connector
1 x CPU fan header
1 x water cooling fan header (CPU_OPT)
3 x system fan headers
1 x front panel header
1 x front panel audio header
2 x USB 3.0/2.0 headers
2 x USB 2.0/1.1 headers
1 x Thunderbolt add-in card connector
1 x Clear CMOS jumper
1 x power button
1 x reset button
1 x Clear CMOS button
1 x Direct to BIOS button
1 x audio gain control switch
Voltage Measurement Points
2 x BIOS switches
Back Panel Connectors 1 x PS/2 keyboard/mouse port
1 x CPU overclocking button
1 x Fast Boot button
1 x Clear CMOS button
8 x USB 3.0/2.0 ports
2 x USB 2.0/1.1 ports
2 x RJ-45 ports
1 x optical S/PDIF Out connector
5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)
2 x SMA antenna connectors (2T2R)
I/O ControlleriTE® I/O Controller Chip
BIOS
2 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
Support for DualBIOS™
Support for Q-Flash Plus
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Operating SystemSupport for Windows 8.1/8/7
Form FactorE-ATX Form Factor; 30.5cm x 25.9cm
Precio$339.99

Primera Mirada.

_DSC0755
El empaque externo, como toda serie GAMING de GIGABYTE es bastante llamativo, muestra su logo característico, además de hace referencia de su tecnología ultra durable.
_DSC0756
En la cara posterior del empaque se aprecia la gran totalidad de las tecnologías que nos trae GIGABYTE en esta placa madre, dando más énfasis a las características de su sistema de sonido que sobresale al de muchas placas madres del mercado.
_DSC0761
El empaque que provee al usuario de la GIGABYTE X99-GAMING G1 es muy completo, 3 puentes SLI lo conforman tanto para 3 way SLI o para 4 way, además de un puente Cross Fire, antena WIFI, manuales, disco de driver y utilidades, cables SATA, un cable que potencia la energía en overclock.
_DSC0736
A simple vista la GIGABYTE X99-GAMING G1, muestra ser una placa madre bastante atractiva y robusta. En este modelo GIGABYTE a puesto gran parte de su arsenal de tecnología de alto rendimiento y calidad.
_DSC0740
El panel frontal, encontramos un total de 10 USB, además de un conector de PS/2 para mouse y teclado, 2 jack RJ 45, bracket WIFI, jack de audio 5.1, botón O.C, botón Clear CMOS Y botón Fast.
_DSC0742
En el borde superior de la placa madre, como es usual, podemos encontrar una conector de 8 pines para el CPU.
_DSC0746
Aproximándose a la esquina superior derecha, la GIGABYTE X99-GAMING G1 cuenta con botones de encendido, reinicio, CMOS, DTB (Direct to BIOS), además de 2 switch para cambio de BIOS y un switch SB (activa y desactiva el dual BIOS).
_DSC0747
Entre el conector SATA y el conector ATX de 24 pines, nos encontramos con un conector de energía SATA que proporcionara energía auxiliar a las tarjetas gráficas, utilizando esta energía para configuraciones multi-GPU.
_DSC0741
Uno de los mayores atracciones que nos trae GIGABYTE con esta colosal placa madre, es la de su Creative® Sound Core 3D chip, un procesador quad-core dedicado al sonido. Junto a al chip de sonido, se pueden apreciar de un color bastante llamativos, una serie de condensadores Nichicon.
_DSC0745
Junto a los condensadores Nichicon, nos encontramos con un switch (CAP-SW), el que nos brindará la posibilidad de afinar la experiencia de audio de una ganancia base de 2.5x a 6x.
_DSC0775
En el borde inferior veremos el resto de los conectores entre ellos, entrada frontal de audio, conectores para ventiladores, USB 3.0 y 2.0 frontal, además de encendido, reset y LEDs respectivos para el panel frontal.
_DSC0738
Entre las los puertos PCIe, nos encontraremos con el conector M.2, además de esto la tarjeta WIFI. Ubicados los dos conectores estratégicamente para no ocasionar problemas con los puertos que se encuentran a su alrededor.
_DSC0778[1]
En la esquina inferior derecha junto al disipador del chipet X99, nos encontramos con los conectores SATA, 10 de ellos son SATA 3.0 y un conector SATA Express.
_DSC0762
Encargado de la refrigeración de los componentes generadores de temperatura de la placa madre, nos encontramos con un sistema de disipadores unidos por un heatpipe, el que mantendrá conectados a los 4 disipadores manteniendo a bajas temperatura la placa madre.
_DSC0763
La GIGABYTE X99-GAMING G1 al desnudo, la ausencia de la serie de disipadores cambia bastante el aspecto a simple mirada de la placa madre.
_DSC0764
Bajo el disipador del borde superior, se puede apreciar las 8 fases de poder juntas en una hilera y junto a estas los 8 VRM IR 3556M (50A) correspondientes lo que estan en contacto al disipador mediante un pad termico.
_DSC0770
Protegidos por el disipador del chipset, se encuentran las 2 BIOS de 128 Mb, las que podrán ser seccionadas manualmente a través del switch ubicado cerca de los botones de encendido y reset de la placa madre.
_DSC0767
Detrás de bracket para la antena WIFI, vemos un pequeño conector, es en este conector donde será conectado parte del sistema Ambient Led de GIGABYTE para la zona del panel trasero.
_DSC0784
GIGABYTE X99-GAMING G1 encendida. Se puede ver la atractiva línea iluminada por leds rojos por el borde izquierdo de la placa madre, además del disipador del chipset con el símbolo característico de la serie GAMING de GIGABYTE.
_DSC0786
Panel trasero iluminado.



Plataforma de Pruebas y Metodología.

Plataforma de Pruebas.
Procesador- Intel Core I7 5930K
Placa Madre- Gigabyte X99-GAMING G1 WIFI
- Gigabyte X99-UD7 WIFI
Memorias- G.Skill Ripjaws 4 4x4GB 2666 MHz
Refrigeración- Corsair H110i GT
Tarjeta de Video- Sapphire R9 290X Tri-X
Fuente de Poder- Seasonic X-1250
Almacenamiento- Corsair Force LX 256GB
Monitor- LG 32LD465



La metodología utilizada en esta revisión fueron las siguientes:

  • Las pruebas fueron realizadas en un ambiente con temperatura de 25ºC aproximadamente.
  • La plataforma fue utilizada sin gabinete.
  • Los drivers utilizados para las tarjetas gráficas AMD fueron : AMD Catalyst™ 15.7 WHQL.
  • Las resoluciones de las pruebas sintéticas son las predeterminadas por cada uno de los benchmarks.
  • Las resoluciones de las pruebas reales son de 1920×1080 con todos los gráficos al máximo disponibles en cada juego.
  • PCMARK 8 con OPENCL activado.

Pruebas 2D.

CINE

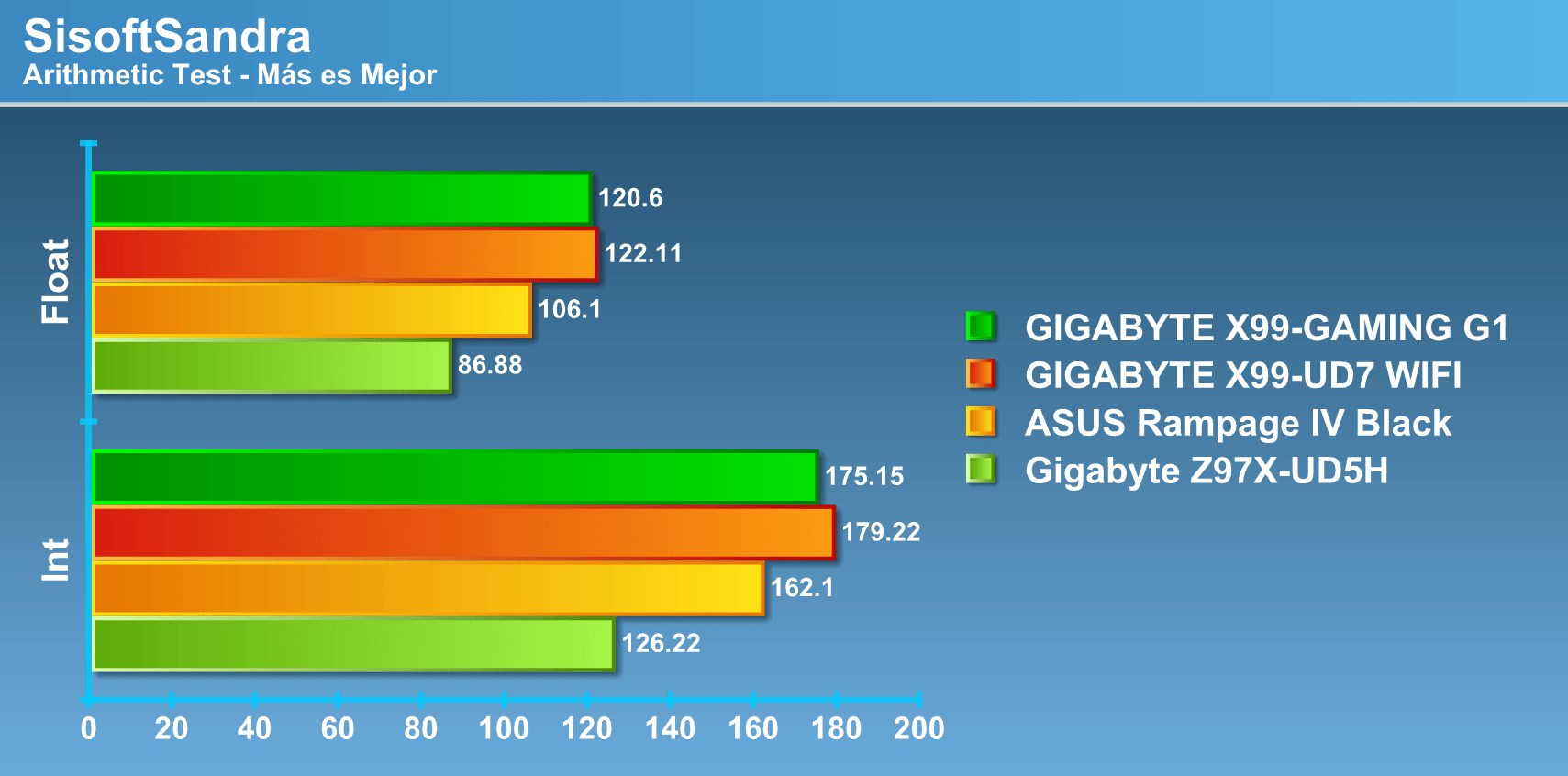

arith

multi

AnchBand

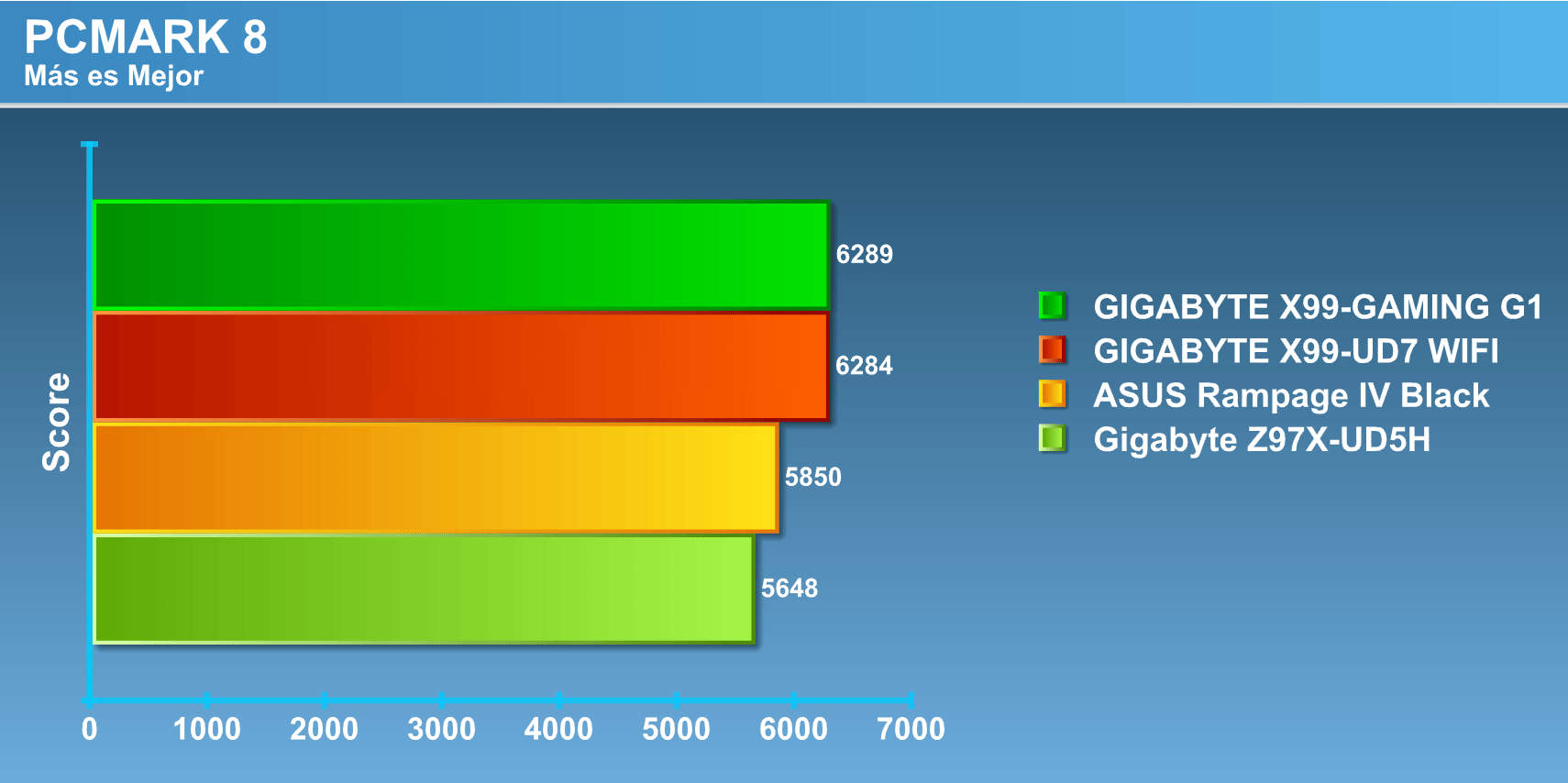

pcmark8

WPRIME

superpi

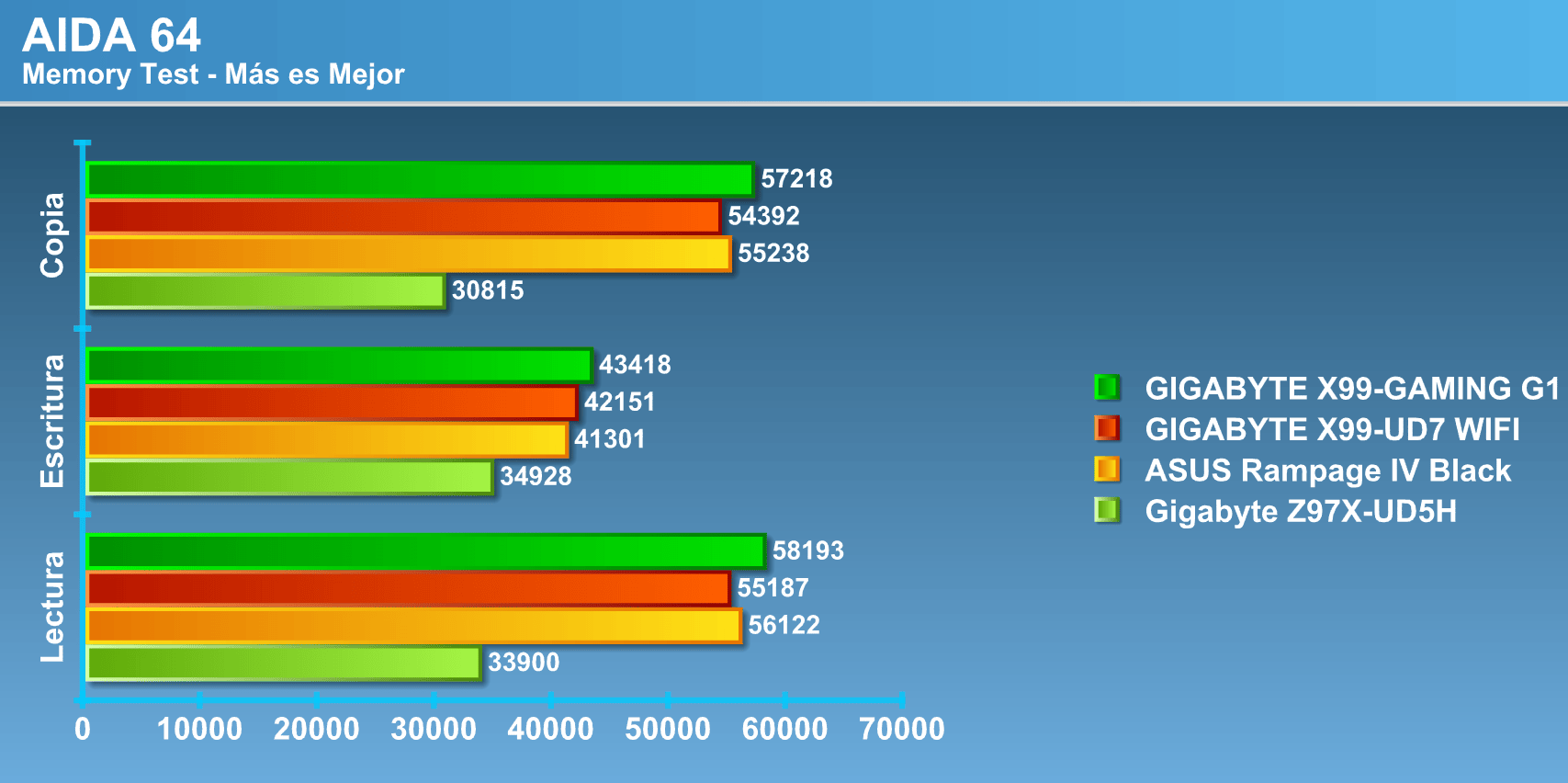

AIDA

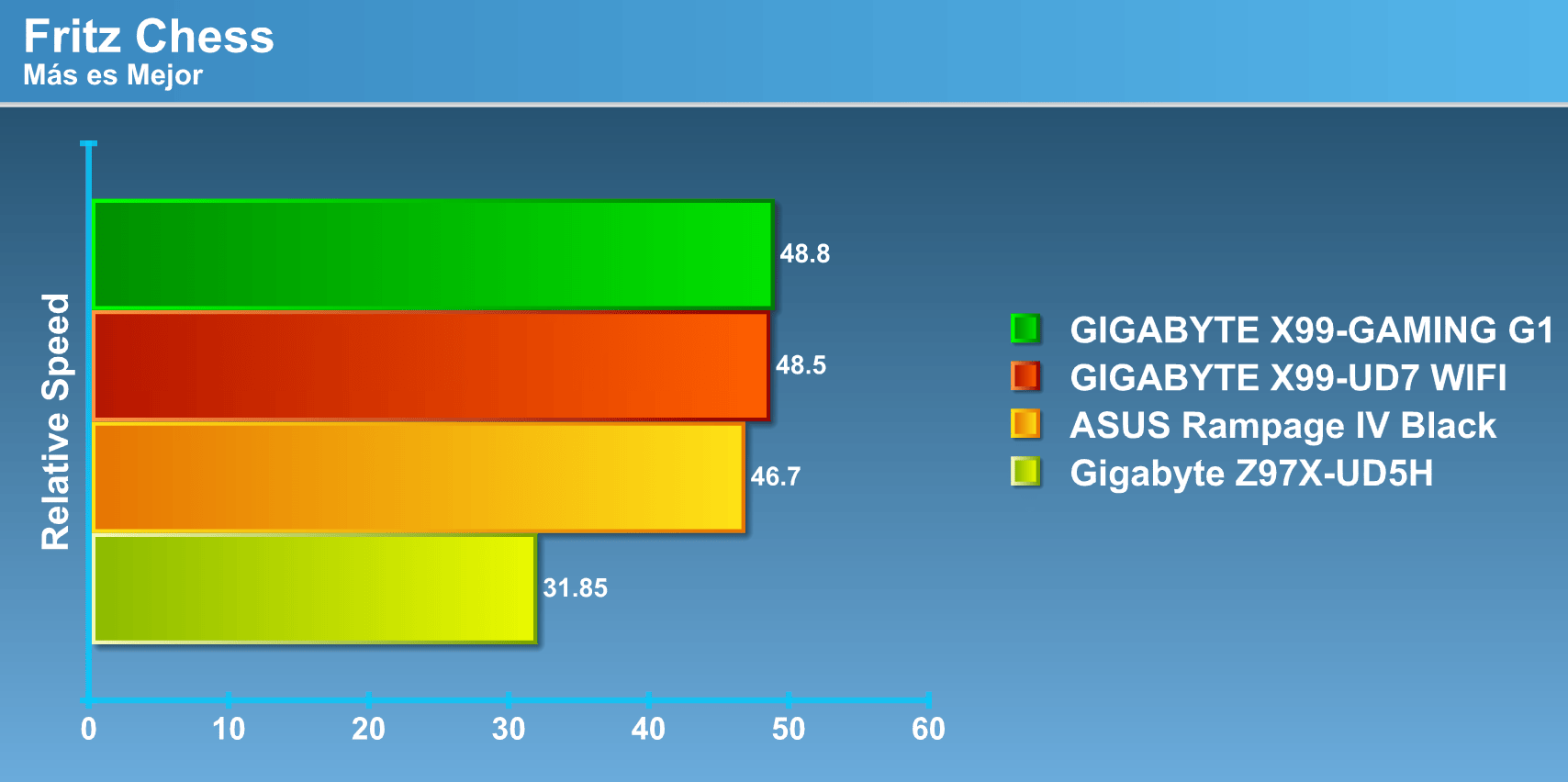

fritz

El resultados de las pruebas 2D muestra una estrecha diferencia entre la GIGABYTE X99-GAMING G1 vs GIGABYTE X99-UD7 WIFI, peleando los primeros lugares de rendimiento en cada una de las pruebas en las que en ocasiones una es sobrepasada por la otra, evidenciando una muestra de rendimiento equiparables en pruebas que solo se limita a cálculos 2D. Debemos anunciar que entre estas placas madres los componentes básicos como lo son sistema de energía (VRM, condensadores, etc.) son exactamente los mismos, lo que deja como factores diferenciables a drivers de componentes «extras» que puedan interferir durante la corrida del benchmark. Veamos si este escenario se repite bajo pruebas en 3D.

Pruebas 3D.

3D11

3D13

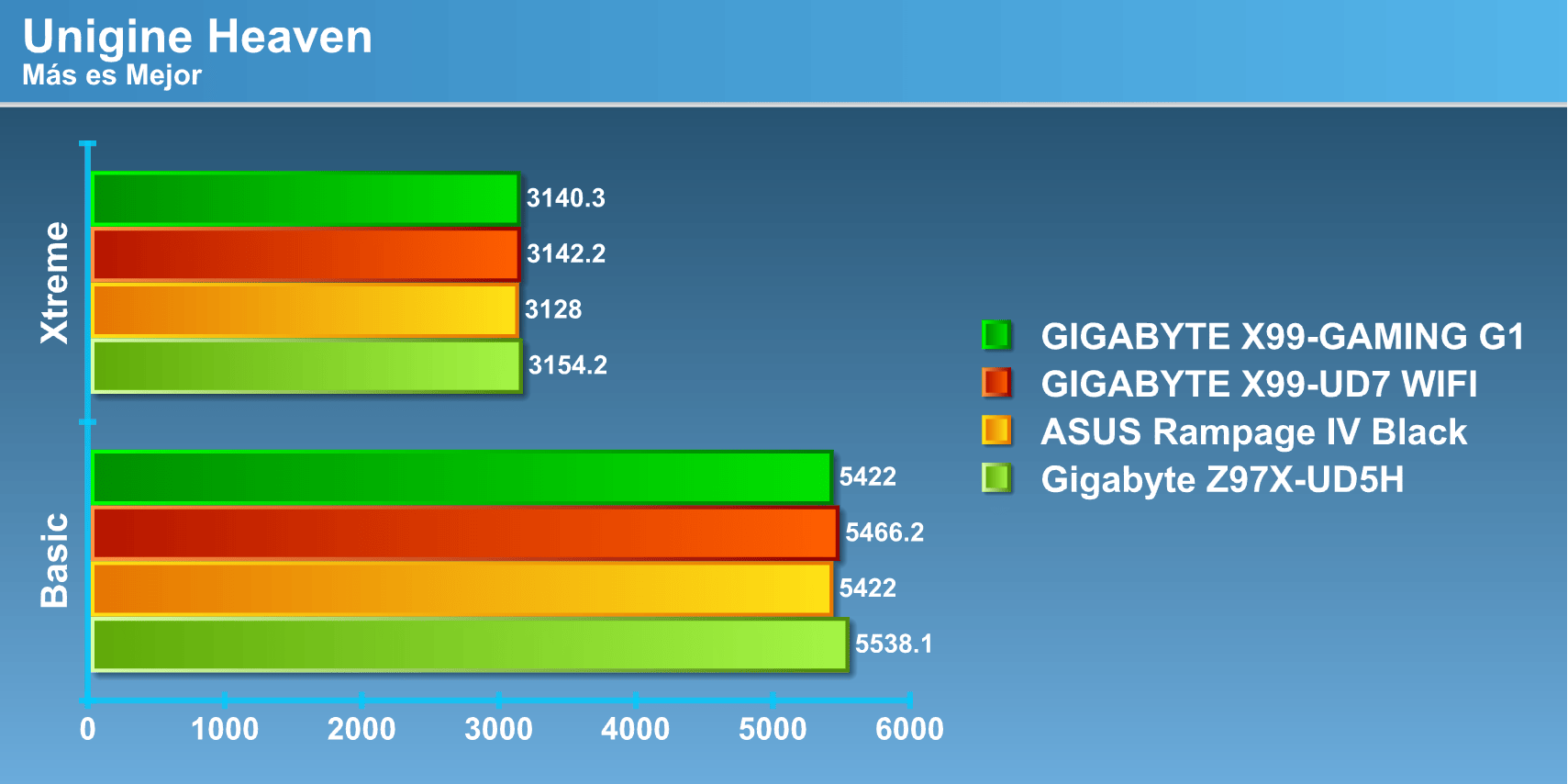

uni

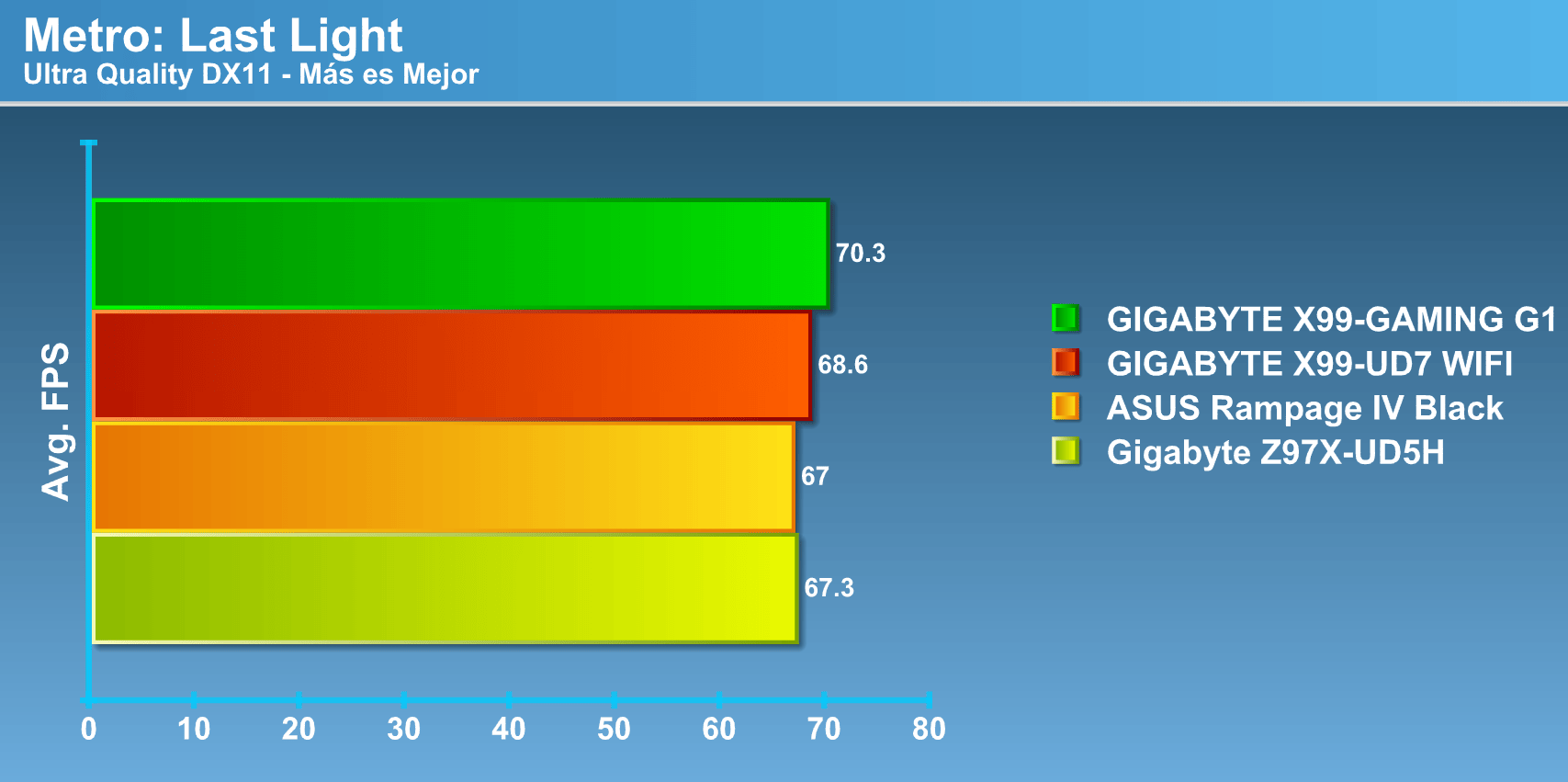

metro

En las pruebas 3D la diferencia nuevamente es bastante ínfima, se puede ver si una pequeña superioridad de parte de la GIGABYTE X99-GAMING G1 en estas pruebas, pero la diferencia de rendimiento son de unos cuantos «marks» y FPS, por lo que aún es muy difícil decidir cuál de las dos placas madres es superior a la otra, por lo que lo único que puede decidir esto son las cualidades extras que poseen estas placas madres, en donde evidentemente la GIGABYTE X99-GAMING G1 posee una gran ventaja.

BIOS.

La BIOS de la GIGABYTE X99-GAMING G1, es muy similar a las BIOS vistas en revisiones pasadas en placas madres GIGABYTE. En esta podemos encontrar como inicio una intuitiva para el usuario que desea ingresar a la BIOS a hacer cambios básicos dentro de esta, normalmente uno de los cambios más utilizados es la prioridad en la secuencia de arranque. En el borde derecho de la pantalla se podrá encontrar además otras modalidades y herramientas que pueden ser accesadas desde esta pantalla de inicio.



150712221540

Entrando a la modalidad más avanzada de esta versión de BIOS, GIGABYTE nos deja una gran cantidad de opciones e información sobre el sistema en tiempo real, todo esto bajo un esquema y visual bastante atractivo e intuitivo para los usuarios que comienzan a interiorizarse con placas madres de esta envergadura. En la pestaña «frecuencia» podremos encontrar los valores ajustables para el CPU y memoria, valores que serán la base para realizar overclock en nuestra placa madre.



150712221501

Dentro de la pestaña «frecuencia» nos encontraremos con una sub-pestaña llamada «configuración avanzada de núcleo», aquí es donde afinaremos los cambios hecho anteriormente, cambiando los multiplicadores de los núcleos individualmente, activar o desactivar tecnologías como multitarea (Hyper-Threading), todo esto manteniendo la información por los bordes de todo lo que está pasando en la plataforma en tiempo real.

150712221629

Si la modalidad anterior de BIOS no es del agrado del usuario, GIGABYTE ofrece una modalidad de BIOS mas básica (modalidad clásica), con las mismas herramientas que la BIOS anterior pero dispuestas de otra forma dentro del ménu de esta opción clásica de BIOS. En el modo clásico las opciones y herramientas estan bajo 7 pestañas en las que el usuario podrá encontrar todo lo que busca según lo que necesite.

Información del sistema_[22-17-31]

Una de las pestañas más utilizadas por un entusiasta es la «M.I.T», en esta pestaña se encontrarán todas las opciones vitales para el overclock, ya sea voltajes, frecuencias de memoria y CPU, relojes del núcleo, frecuencia del BCLK, entre otras.

M.I.T._[22-17-18]

Conclusión.

Desde hace un largo tiempo GIGABYTE se ha ganado un puesto dentro de los mejores fabricantes de placas madres alrededor de mundo, teniendo dentro de sus filas productos reconocidos dentro de entusiastas que buscan lo mejor en placas madres. Uno de los fuertes de GIGABYTE hoy en día es el overclock, disciplina que acapara a los mejores fabricantes de tecnología dentro de estas GIGABYTE.

GIGABYTE sigue mostrando esta supremacía en cada producto de lanza, siendo sus productos tope de línea cada vez más alucinante para el mundo tecnológico, un claro ejemplo es GIGABYTE X99-GAMING G1 que se ha presentado en la revisión, se muestro que sus altos estándares de calidad y su avanzada tecnología muestra ser un colosal exponente para placas Socket 2011-3, sacando un gran partido de las tecnologías que este socket puede llegar tener.

El sonido uno de las grandes cualidades de esta placa madre, la calidad de este es muy superior a cualquier placa madre vista con anterioridad, lo que nos da GIGABYTE con esto es un exponente único a lo que sonido se refiere, las posibilidades de personalización de sonido son únicas jamás visto en otras placas madres.

La existencia de un sistema WIFI incorporado en la placa madre complementa aún más lo que ya de por si trae esta colosal placa madre, el complemento de todas estas tecnologías propias de la GIGABYTE X99-GAMING G1 llevan a un nivel más elevado lo que a primera vista ya demuestra ser.

Como siempre uno de los factores que no siempre es muy bienvenido para los usuarios es el precio, la gran cantidad de tecnologías dispuestas en esta atractiva placa madre mantiene una estrecha relación con el precio a la cual se puede encontrar esta placa madre en el mercado. En Chile esta placa madre ronda los $ 320.000 pesos, lo que si es un costo considerable para una placa madre, ahora no debemos olvidar un factor determinante en la compra de una placa de esta envergadura y es el uso que se le dará. Los procesadores para una placa madre como esta van desde los $340.000 a los $900.000 pesos aproximadamente, lo que deja como el procesador más básico para este socket a un precio cercano a lo que es posee la GIGABYTE X99-GAMING G1. Normalmente la relación entre el procesador y la placa madre a lo que precio se refiere suelen ser de precios parecidos, si es que deseamos sacar el máximo de ambos componentes. Tal factor se resume a que una placa madre como esta no muestra ser un componente que presente un precio elevado si se considera todas las cualidades que posee y la comparación con otras placas madres para plataformas de estas características.
