Review ASUS Maximus VII Hero

SAM_2617

Incorporando su nueva serie con chipset Intel Z97, ASUS nos presenta su nueva ASUS Maximus VII Hero, un producto estéticamente asombroso y bastante exótico caracterizando a esta gran empresa de placas madres y tarjetas de video, entre otros productos que ofrece. Revisemos que nos presenta ASUS en este modelo.

Como ya sabemos, este nuevo chipset es la respuesta ante el refresco que ofrece Intel para la actual familia de Haswell, asi también para los proximos Intel Broadwell, por lo que el uso del chipset Z87  para esta ultima familia de procesadores no sera soporta. La actualización a Z97 seria el unico remedio para la renovación que nos ofrecera Intel durante este año, para asi mantener el socket 1150.

ASUS en este nuevo modelo nos ofrece soporte a SSD M.2 directo desde la placa ubico al centro de ella, en comparación a la serie anterior que para acceder a al soporte de SSD M.2 se requería de una mini tarjeta llamada mPCIe Combo, que solo algunos modelos de ASUS poseían.

Captura2

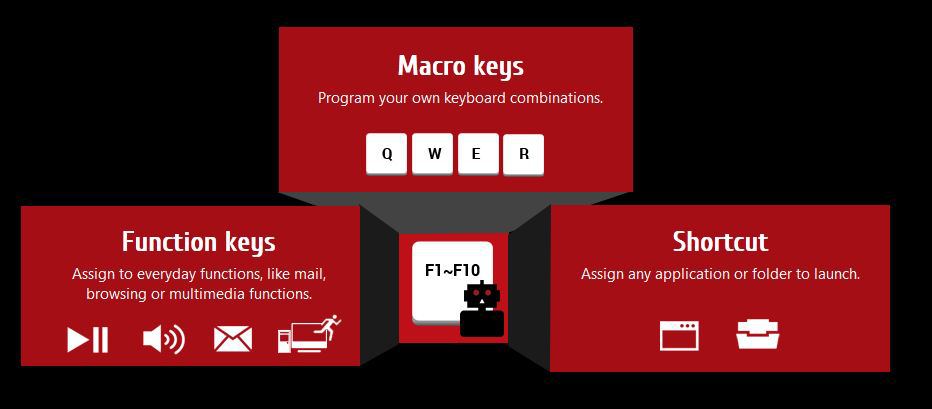

Implementado una ayuda para quienes necesitan acceder a aplicaciones rápidamente con solo un botón, ASUS integra un microprocesador capaz de asignar macros en las teclas F1 a F10.

Key

La infaltable implementación de su sistema de sonido SupremeFX de ASUS le da un toque bastante llamativo a estos integrantes de la serie Republic of Gamers de ASUS, indicando que estos integrados de excelencia serian comparables a tarjetas de sonido dedicadas

Una de las caracteristicas nuevas que nos ofrece esta SupremeFX 2014 es la tecnología Sonic SenseAmp, la cual detecta la impedancia de los auriculares por bajo los 65 / 65 ~ 150 /o sobre los 150 ohms.

Condensadores ELNA ® de gran calidad japonesa podremos encontrar abordo de este exótico modelo de ASUS.

Otra implementación de ASUS en la SupremeFX es Sonic SoundStage, lo que tiene como característica asignar perfiles  de sonido que estas escuchando en ese momento, utilizando el LCD Poste de la placa nos dará los siguientes código indicando el tipo de perfil de sonido que deseamos asignar — FPS (01), racing (02), fighting (03) or sports (04).

EWRF

Especificaciones.

Especificaciones.
CPUIntel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® Turbo Boost Technology 2.0
ChipsetIntel® Z97
Memory4 x DIMM, Max. 32GB, DDR3 3200(O.C.) /3100(O.C.) /3000(O.C.) /2933(O.C.) /2800(O.C.) /2666(O.C.) /2600(O.C.) /2500(O.C.) /2400(O.C.) /2200(O.C.) /2133(O.C.) /2000(O.C.) /1866(O.C.) /1800(O.C.) /1600/1333 MHz Non-ECC, Un-buffered Memory * Dual Channel Memory Architecture
GraphicIntegrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DVI-D/RGB ports
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DVI-D with max. resolution 1920 x 2000 @ 60 Hz
- Supports RGB with max. resolution 1920 x 2000 @ 60 Hz
Multi-GPU SupportSupports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD Quad-GPU CrossFireX™ Technology
Expansion Slots2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red)
1 x PCIe 2.0 x16 (x4 mode, black) *1
3 x PCIe 2.0 x1 *2
StorageIntel® Z97 chipset :
6 x SATA 6Gb/s port(s), red
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *3
1 x M.2 Socket 3, blackwith M Key, type 2260/2280 storage devices support (PCIE mode)
ASMedia® PCIe SATA controller : *4
2 x SATA 6Gb/s port(s), red
LANIntel® I218V, 1 x Gigabit LAN Controller(s), featuring GAMEFIRST III
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Anti-surge LANGuard
AudioROG SupremeFX 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- Blu-ray audio layer Content Protection
- DTS Connect
- Optical S/PDIF out port(s) at back panel
- Sonic SoundStage
- Sonic SenseAmp
- Sonic Studio
- Sonic Radar II
USB PortsIntel® Z97 chipset :
6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board)
Intel® Z97 chipset : *5
7 x USB 2.0/1.1 port(s) (2 at back panel, black, 5 at mid-board)
Operating System SupportWindows® 8.1
Windows® 8
Windows® 7
AccessoriesUser's manual
ASUS Q-Shield
6 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x 12 in 1 ROG Cable Label(s)
1 x ROG Door Hanger(s)
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Precio$229.99

Primera Mirada.

SAM_2600
Un empaque característicos, combinación de colores Rojo y negro demostrando que estamos frente a un integrante de la familia Republic of Gamers de ASUS.
En la cara posterior del empaque vemos una descripción completa de la placa madre, además de ciertas imágenes donde ASUS nos entrega la información de las tecnologías incluidas en este modelo.
En la cara posterior del empaque vemos una descripción completa de la placa madre, además de ciertas imágenes donde ASUS nos entrega la información de las tecnologías incluidas en este modelo.

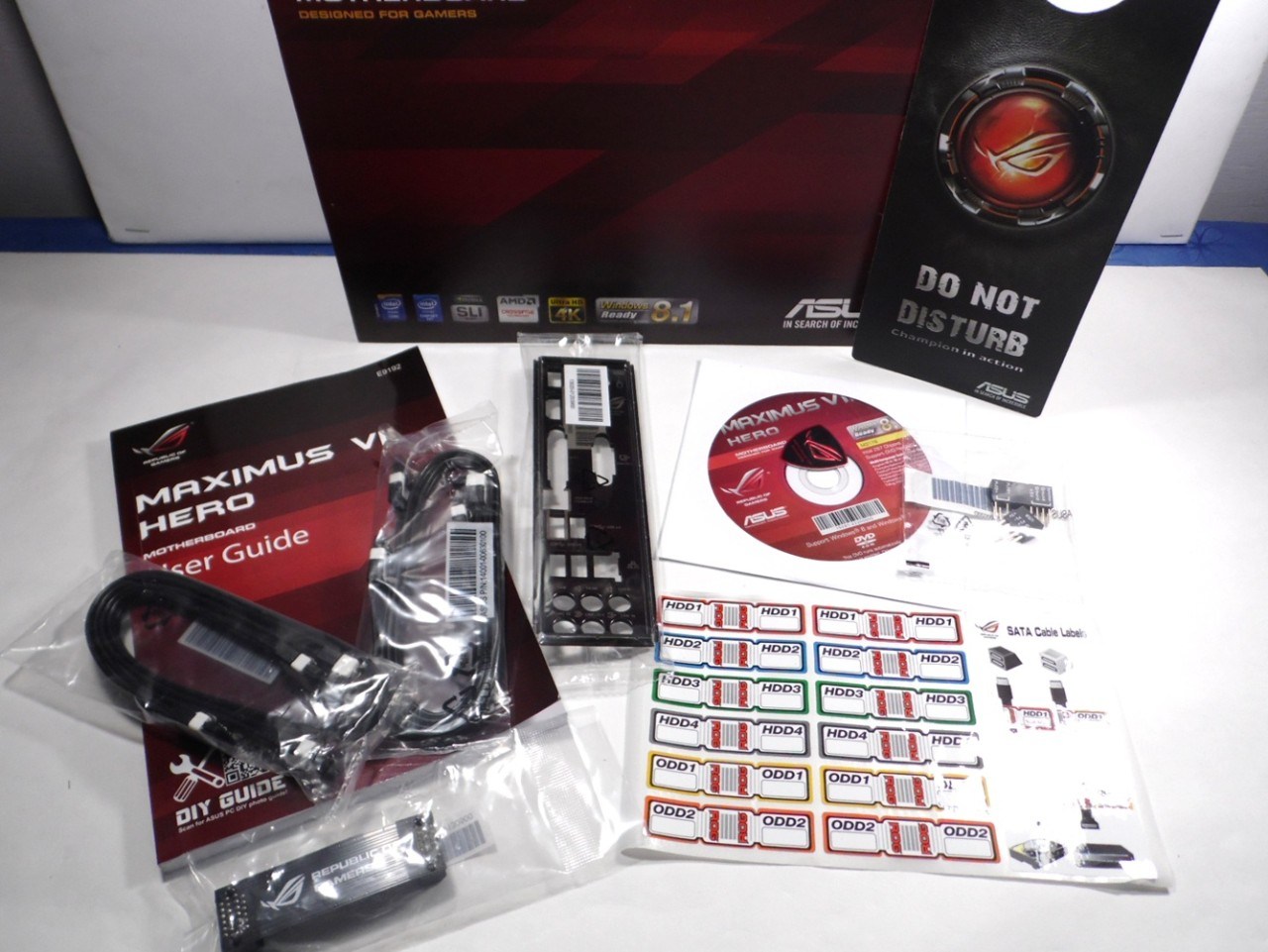

Los accesorios de la ASUS Maximus VII Hero consisten en: manual, 12 in 1 ROG Cable Label, ROG Door Hanger, 3 par de cables SATA 6Gb/s y puente SLI.
Los accesorios de la ASUS Maximus VII Hero consisten en: manual, 12 in 1 ROG Cable Label, ROG Door Hanger, 3 par de cables SATA 6Gb/s y puente SLI.
SAM_2546

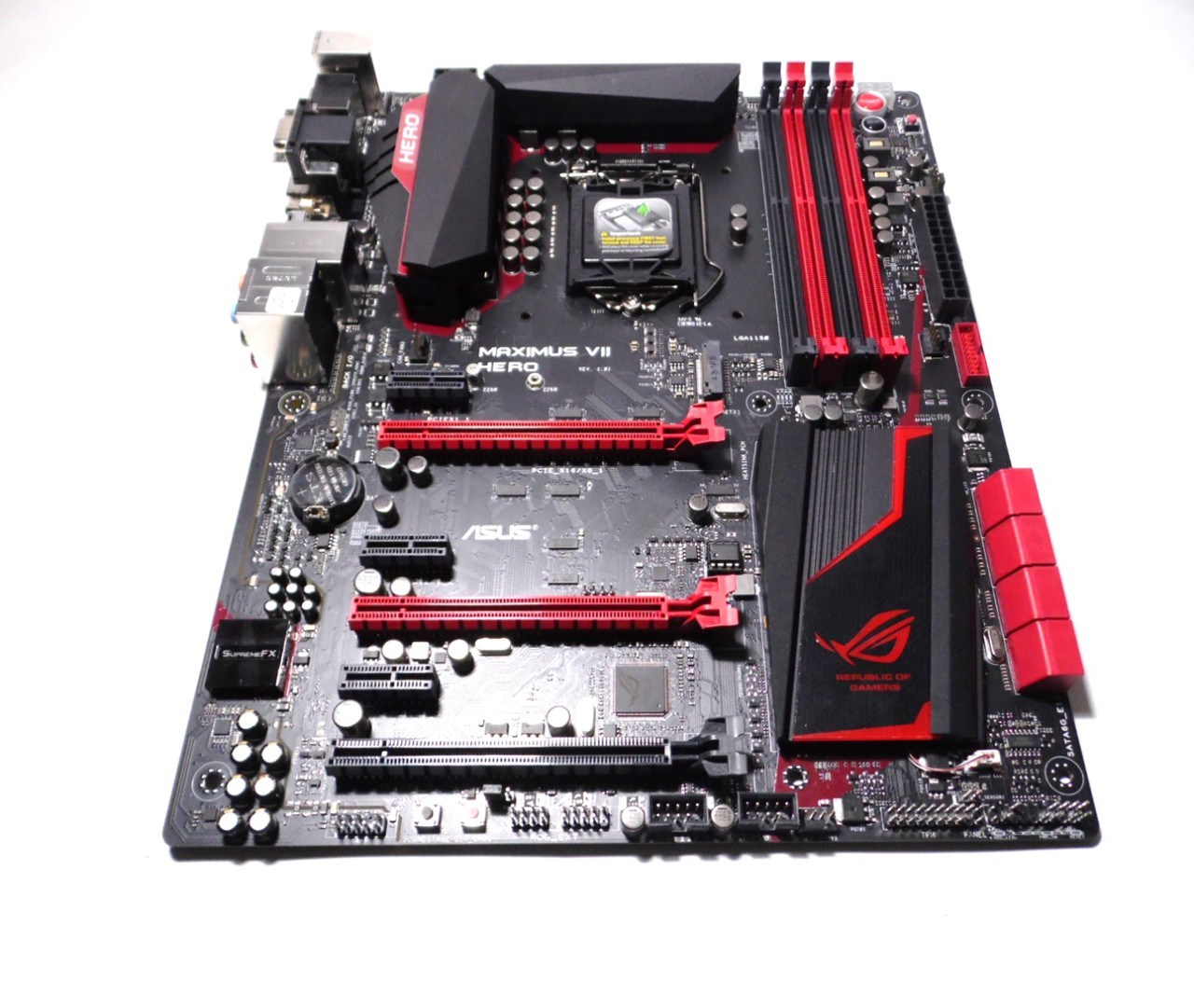

Una placa madre llamativa, cubierta con los colores representativos de la familia Republic of Gamers de ASUS.

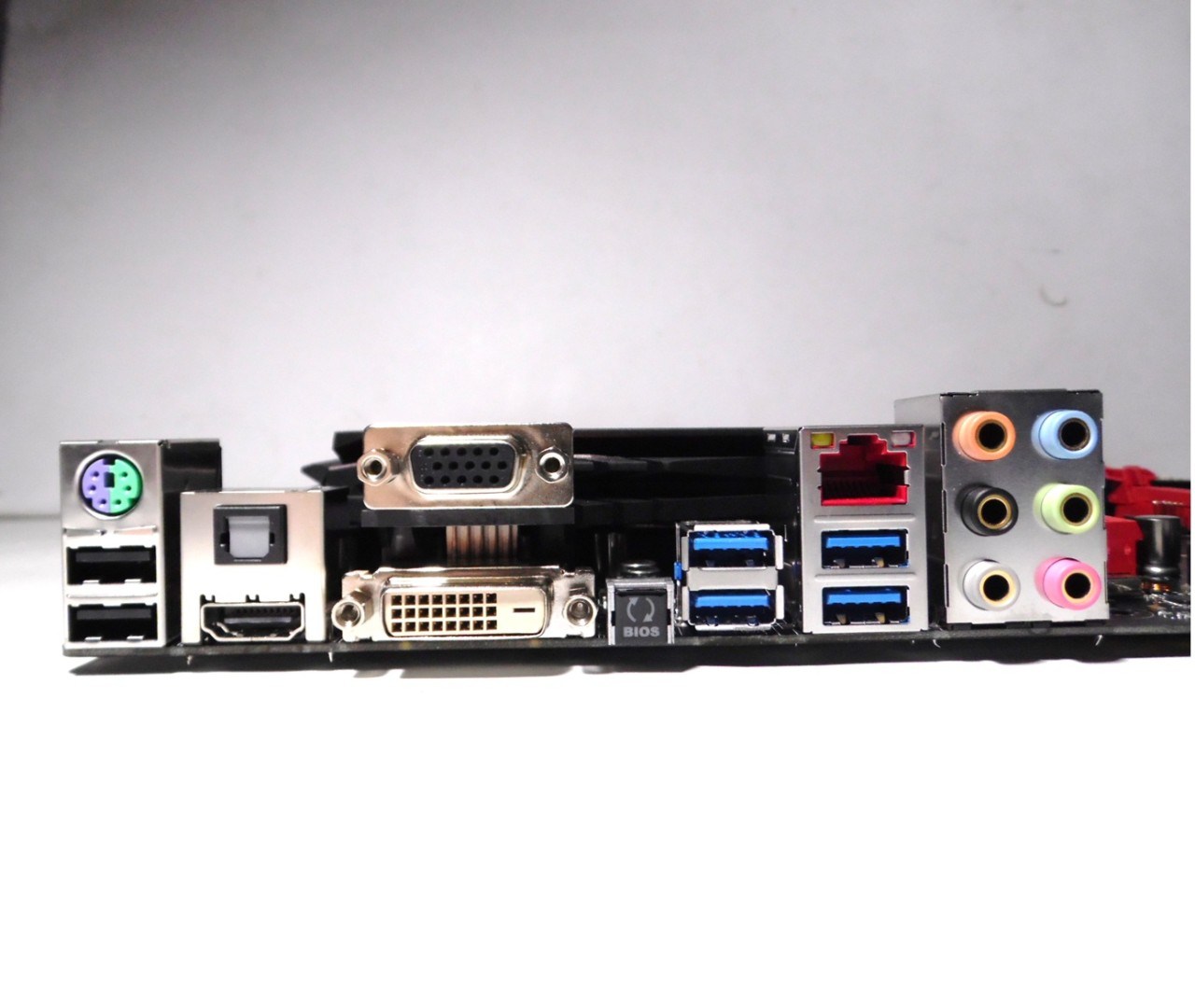

En el panel trasero se ven los conectores de audio recubierto en oro, además de una gama completa de conectores de video (HDMI, DVI y VGA), además de 4 USB 3.0 y 2 USB 2.0.
En el panel trasero se ven los conectores de audio recubierto en oro, además de una gama completa de conectores de video (HDMI, DVI y VGA), además de 4 USB 3.0 y 2 USB 2.0.

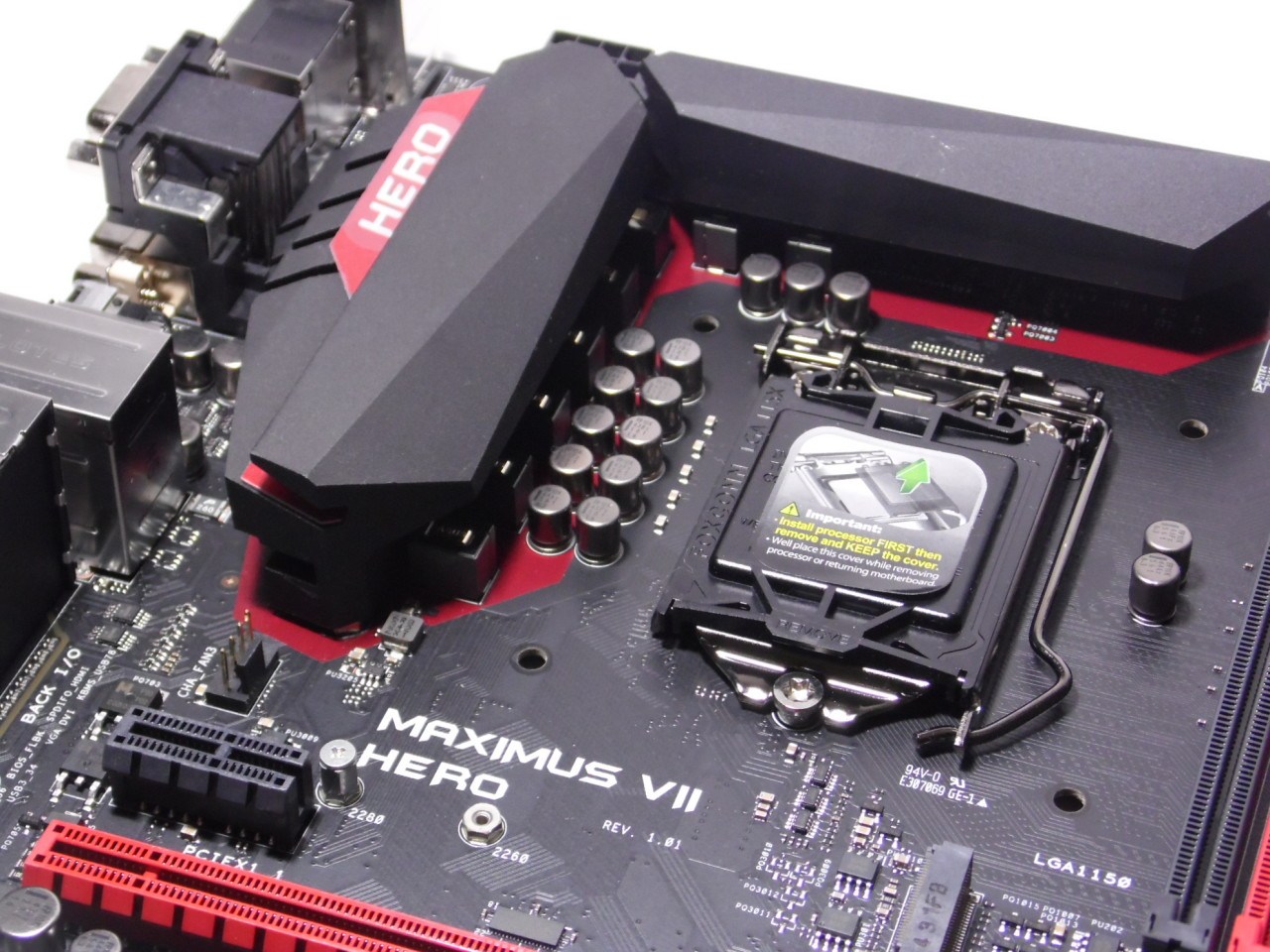

Un robusto y solido disipador será el encargado de mantener los mosfet a temperaturas optimas, entregando de esta forma estabilidad ante generaciones extremas de temperatura.
Un robusto y solido disipador será el encargado de mantener los mosfet a temperaturas optimas, entregando de esta forma estabilidad ante generaciones extremas de temperatura.
SAM_2550

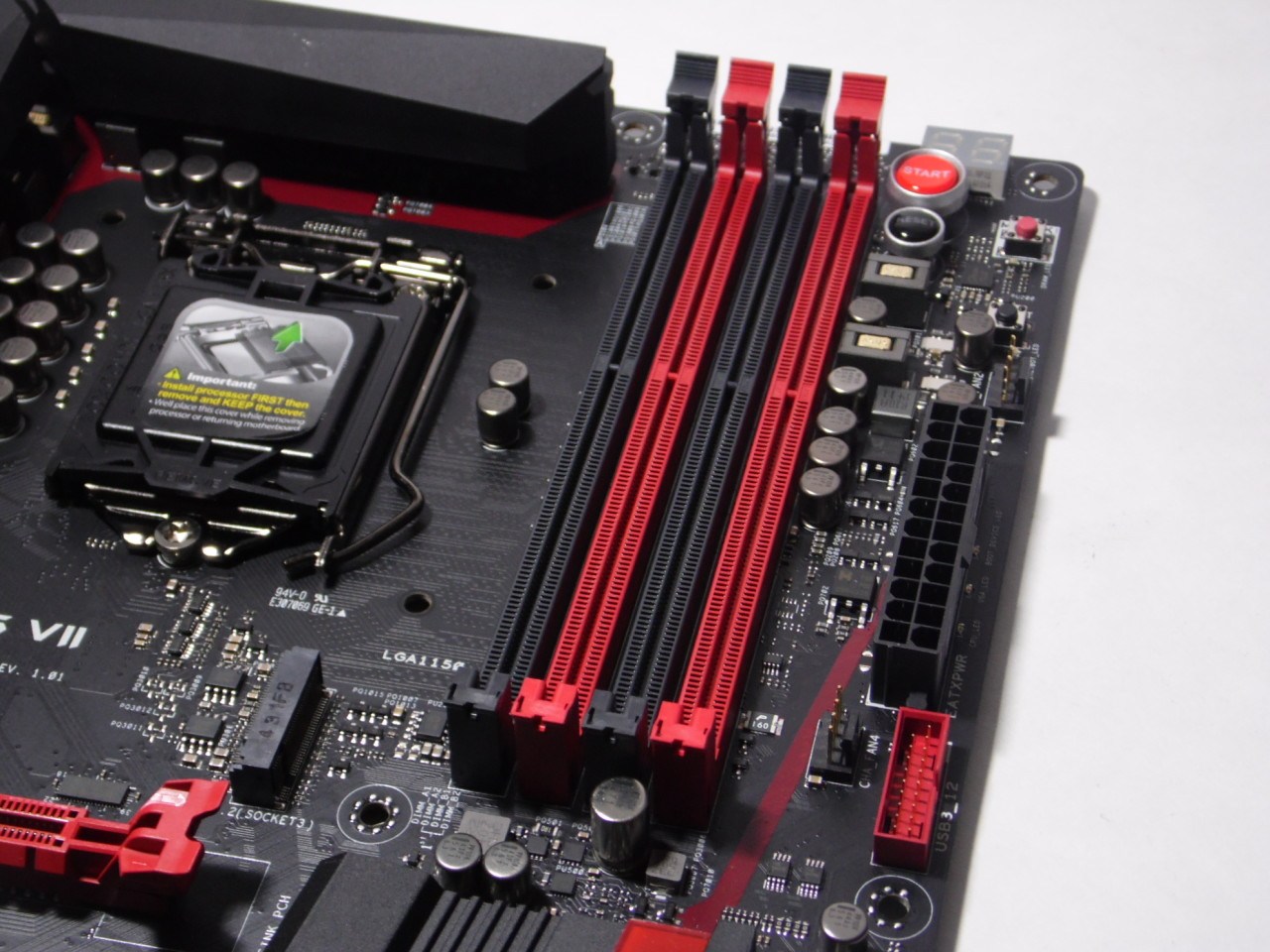

En la esquina superior derecha vemos los botones de ON/OFF, Reset, memOK! y bajo este el Keybot.
SAM_2558

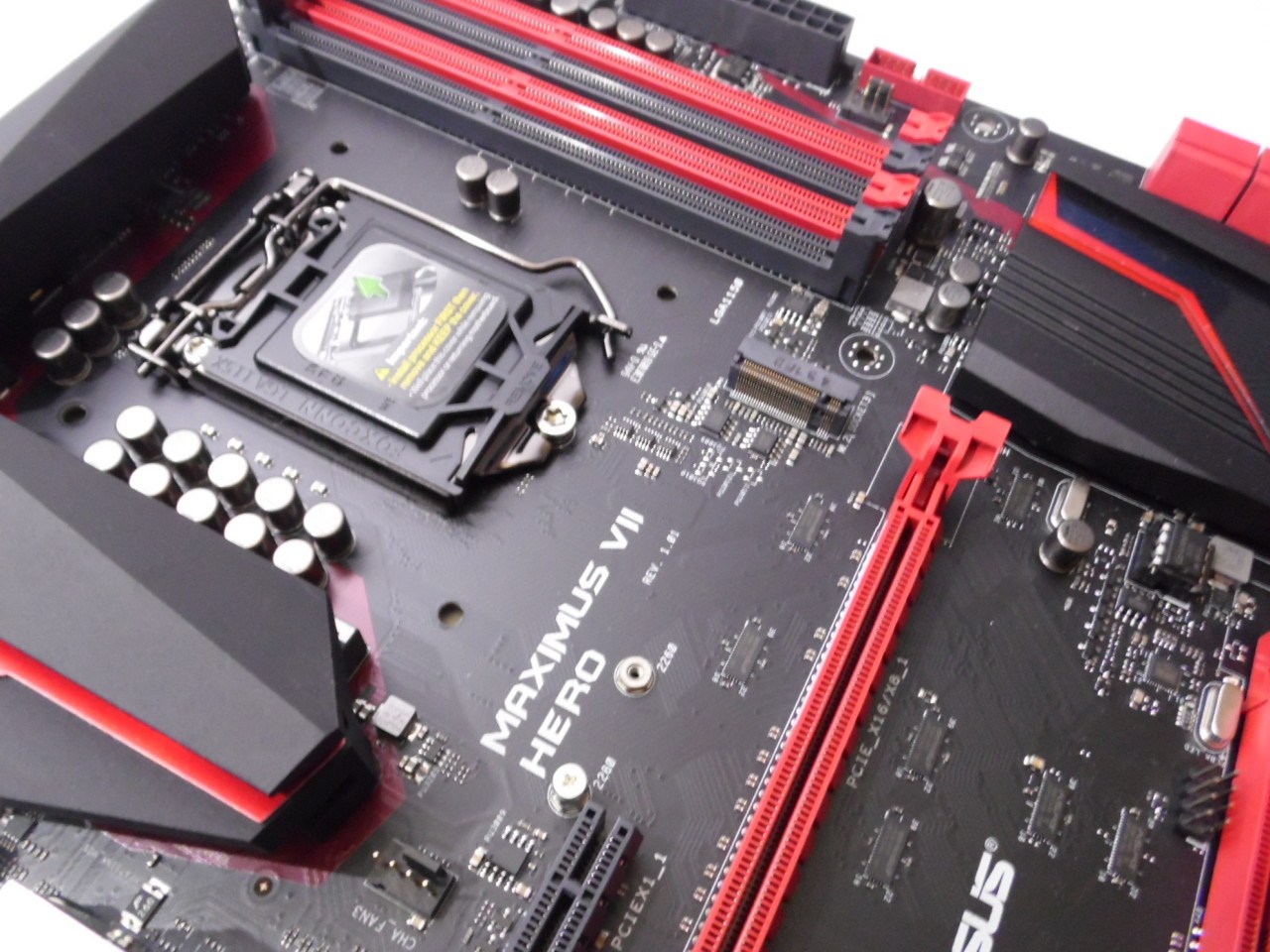

En el centro de la placa madre, el conector M.2 que nos ofrece la posibilidad de conectar en él SSD M.2 de versiones de 80 y 60 mm.

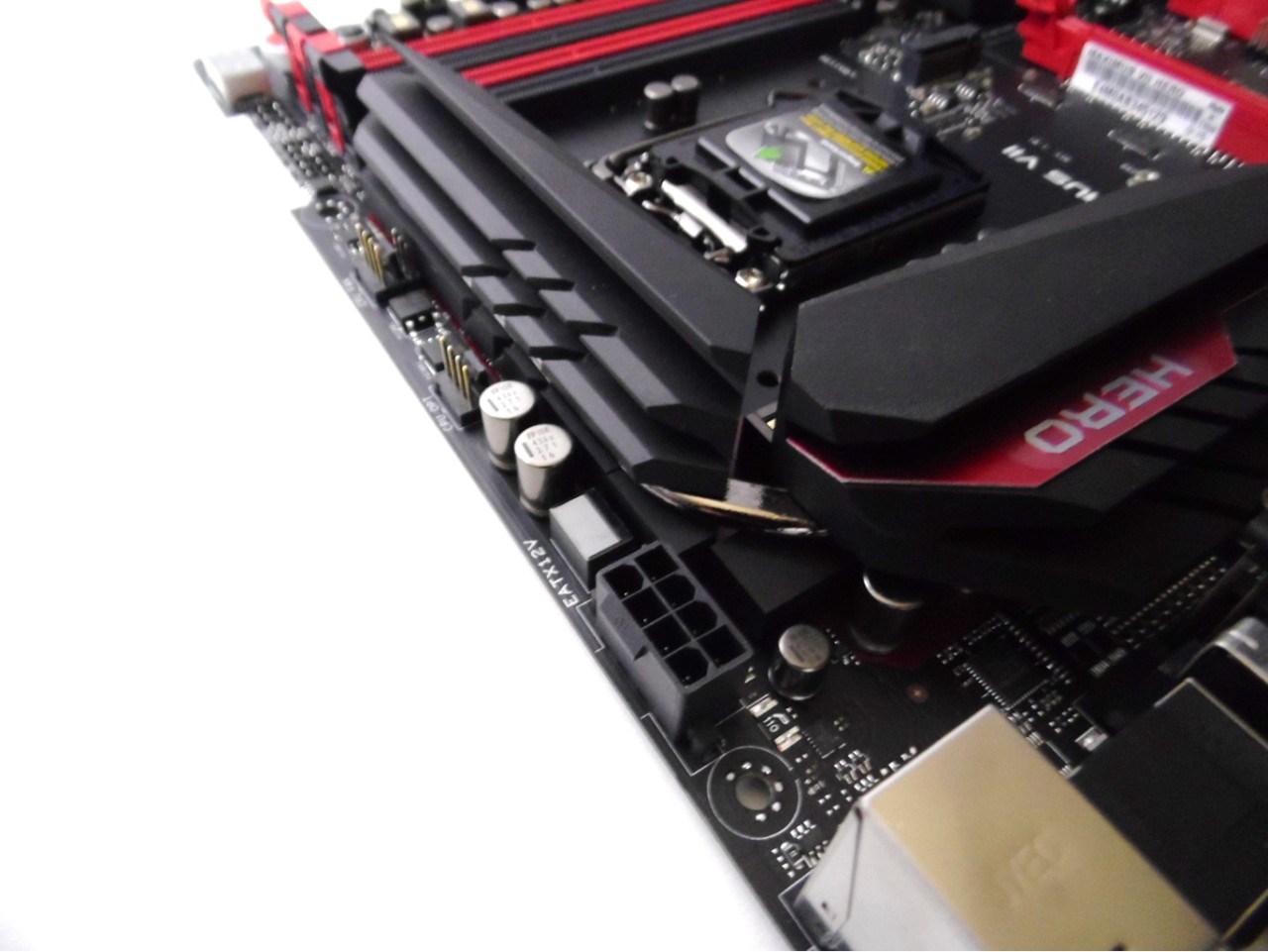

Conector de 8 pines para CPU en el borde superior de la placa, algo escondido tras el robusto disipador que posee la placa en los mosfet.
Conector de 8 pines para CPU en el borde superior de la placa, algo escondido tras el robusto disipador que posee la placa en los mosfet.

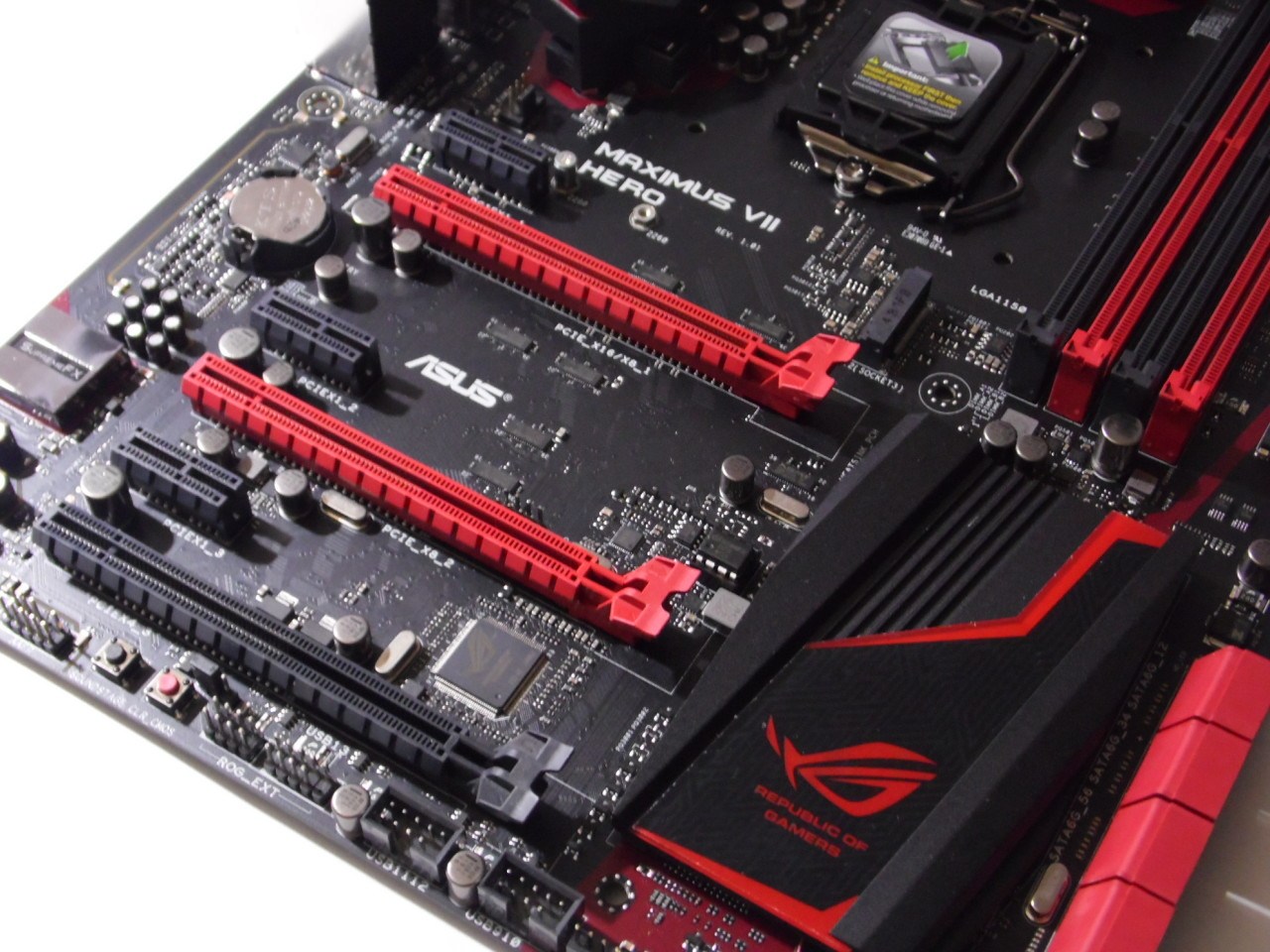

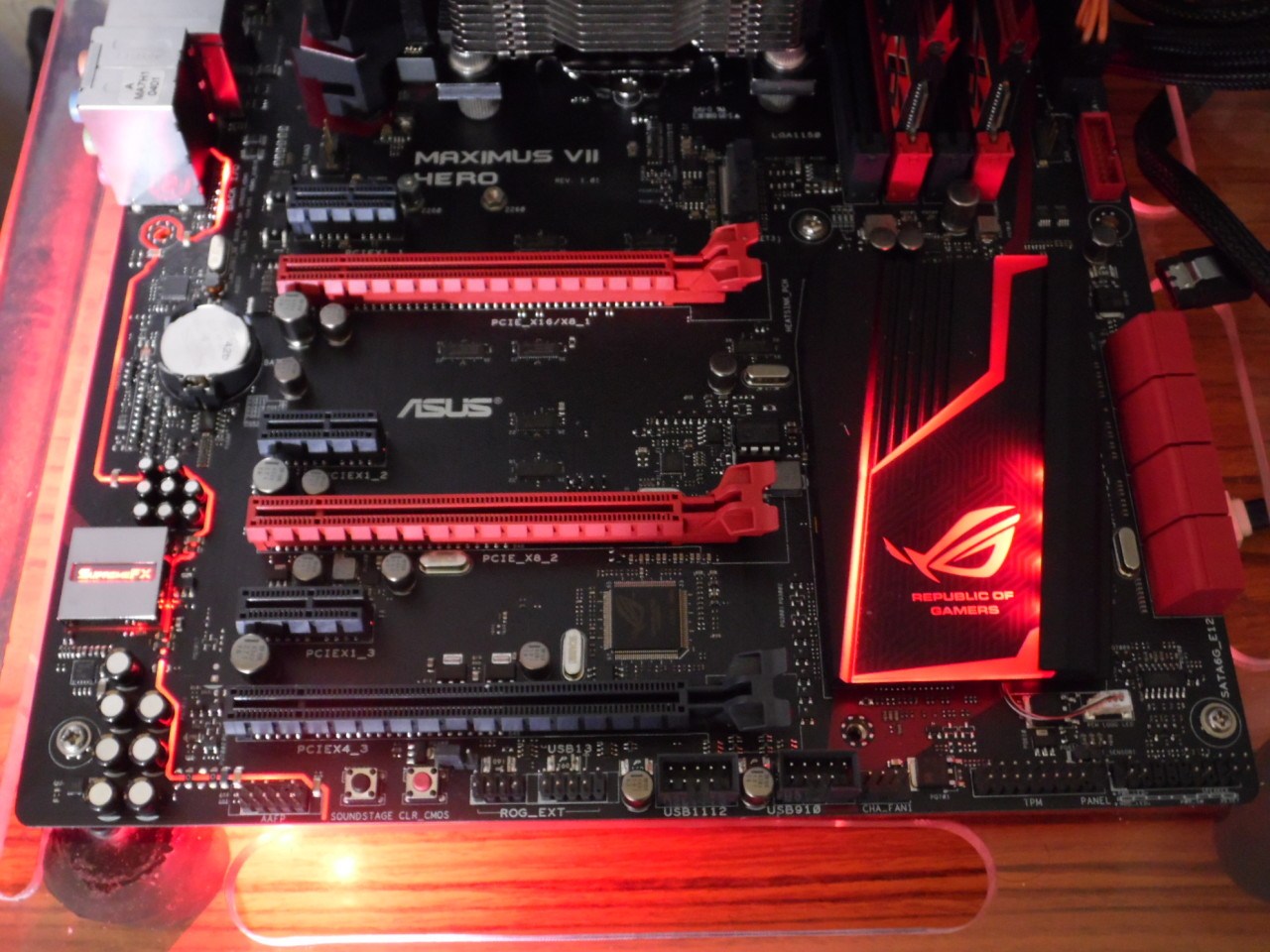

En la zona de slot de expansión encontramos 3 ranuras PCI-Express y 3 ranuras PCI-Express x1, además podemos observar la desaparición de ranuras PCI. Las ranuras PCI Express de superior a inferior van de x16, x8 y x4.
En la zona de slot de expansión encontramos 3 ranuras PCI-Express y 3 ranuras PCI-Express x1, además podemos observar la desaparición de ranuras PCI. Las ranuras PCI Express de superior a inferior van de x16, x8 y x4.

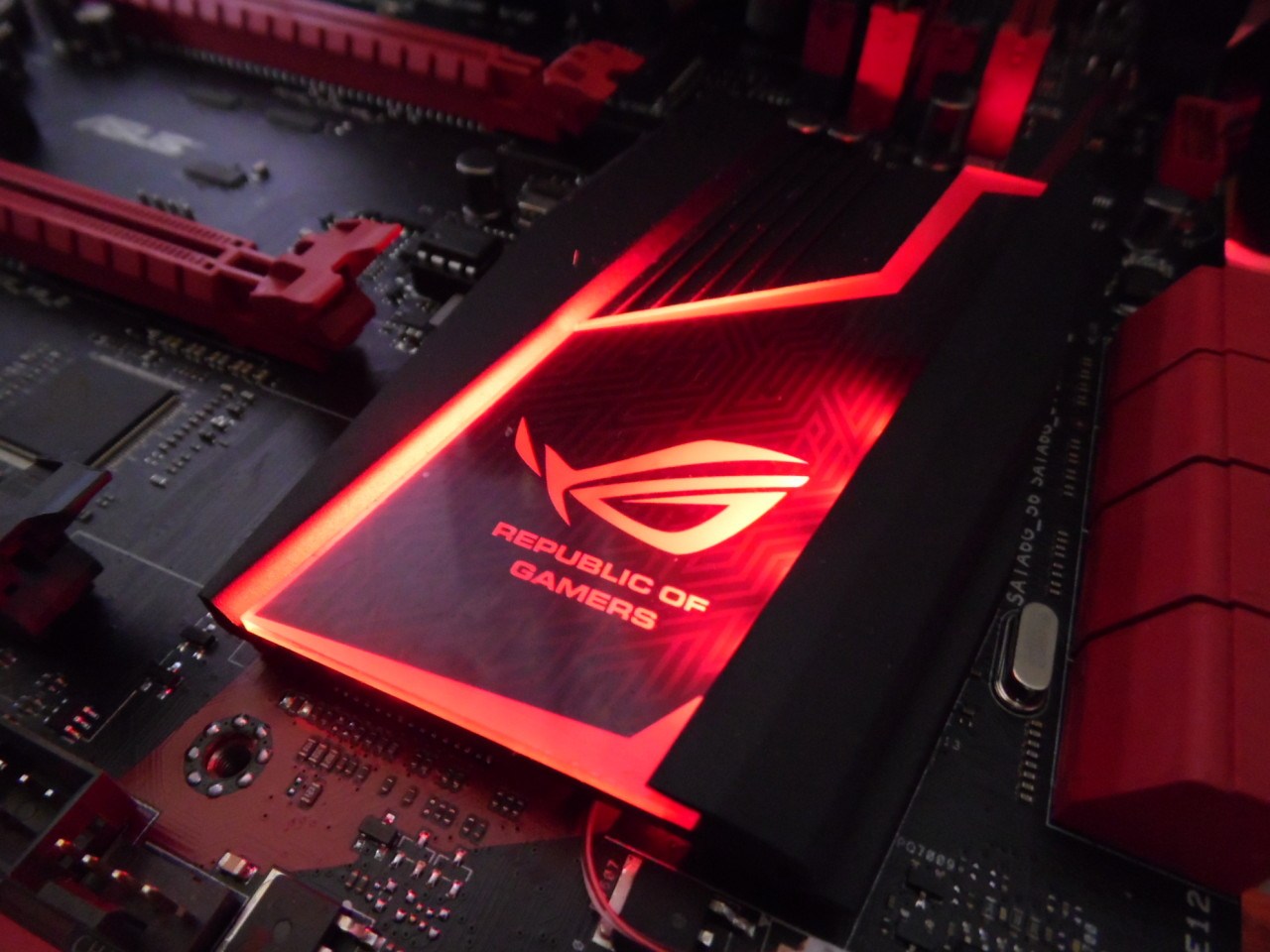

Una exótica apariencia nos presenta ASUS en la Maximus VII Hero al conectar la fuente de poder a la energía. También podemos ver en su borde inferior los 2 botones Clear CMOS y SoundStage.
Una exótica apariencia nos presenta ASUS en la Maximus VII Hero al conectar la fuente de poder a la energía. También podemos ver en su borde inferior los 2 botones Clear CMOS y SoundStage.



Plataforma de Pruebas y Metodología.

Plataforma de Pruebas.
CPU- Intel Core I7 4770K
Refrigeración- Prolimatech Megashadow
- Cooler Master R4 x2
Placa Madre- ASUS Maximus VII Hero
- Gigabyte Z97-UD5H
- ASUS Maximus VI Gene
Memorias- G.Skill TridentX 2400 MHz 2x4Gb
Tarjeta de Video- Sapphire R9 290X Tri-X
Fuente de Poder- Seasonic X-1250
Almacenamiento- Toshiba THNSNC128GCSJ
Monitor- LG 32LD465
  • Las Pruebas fueron realizadas en Windows 7 Ultimate x64

  • El Driver utilizado en la tarjeta de video en las pruebas fue AMD Catalyst™ 14.4 WHQL.

  • Las resoluciones de las pruebas sintéticas son las predeterminadas por cada uno de los benchmarks.

  • Las resoluciones de las pruebas reales son de 1920×1080 con todos los gráficos al máximo disponibles en cada juego.

Pruebas 2D.

aNCHb

aRITH

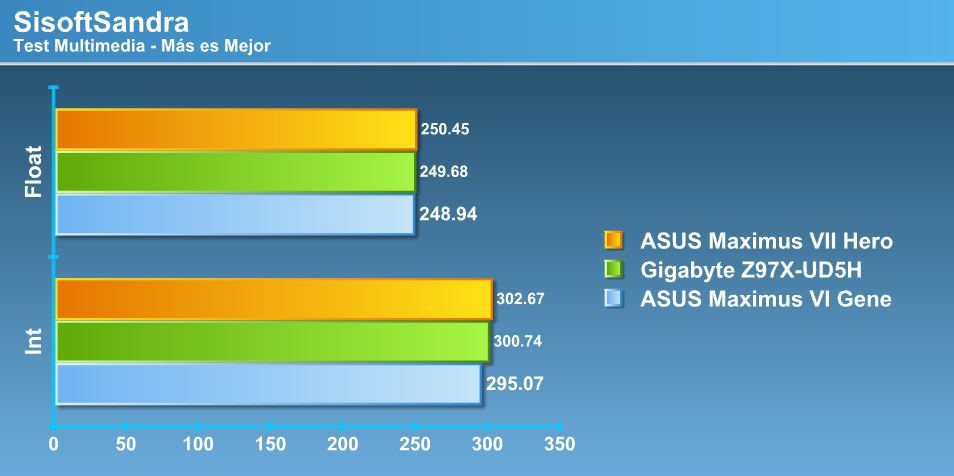

multi

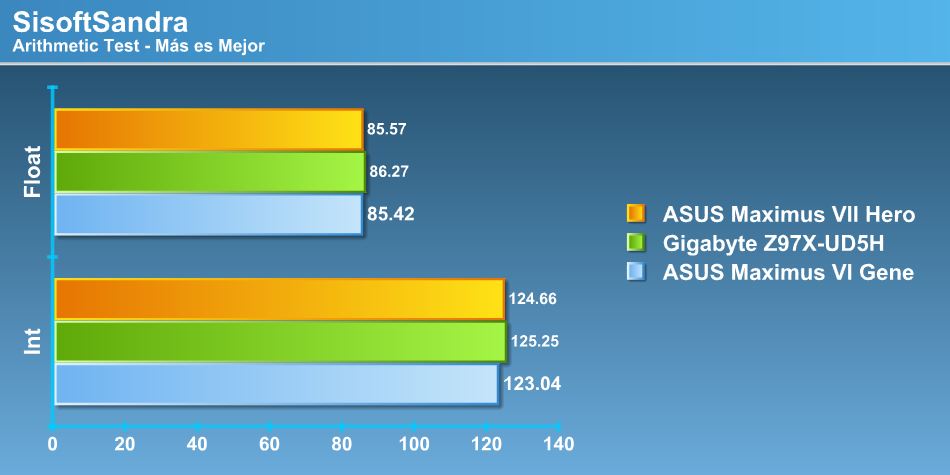

Un rendimiento prácticamente idéntico es apreciado en comparación a un modelo de chipset Z87 y Z97, sin grandes muestras de liderazgo en comparación a sus competidoras.

cine15

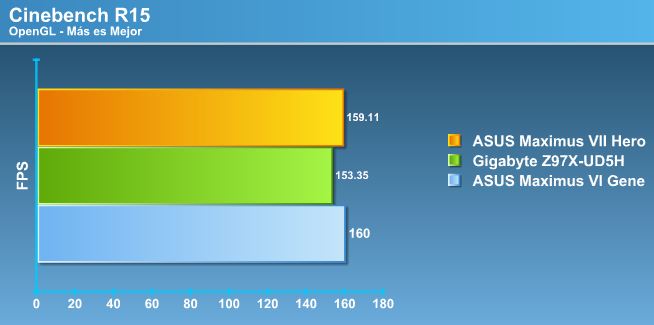

open



PC8

En PCMark 8 podemos ver una diferencia considerable entre los modelos competidores, siendo la ASUS Maximus VII Hero la que lleva la delantera en este completo benchmark.

fritz

memortest

sp32

Wprime

En las pruebas 2D realizadas en la ASUS Maximus VII Hero no se apreciaron grandes diferencias a excepción de PCMark8, algo parecido si se logro apreciar en el review del mismo chipset previamente publicado, esto nos deja con gusto a poco acerca de este nuevo chipset lanzado por Intel.

Pruebas 3D.

3d13

3D11

uni

BFT4

Metro

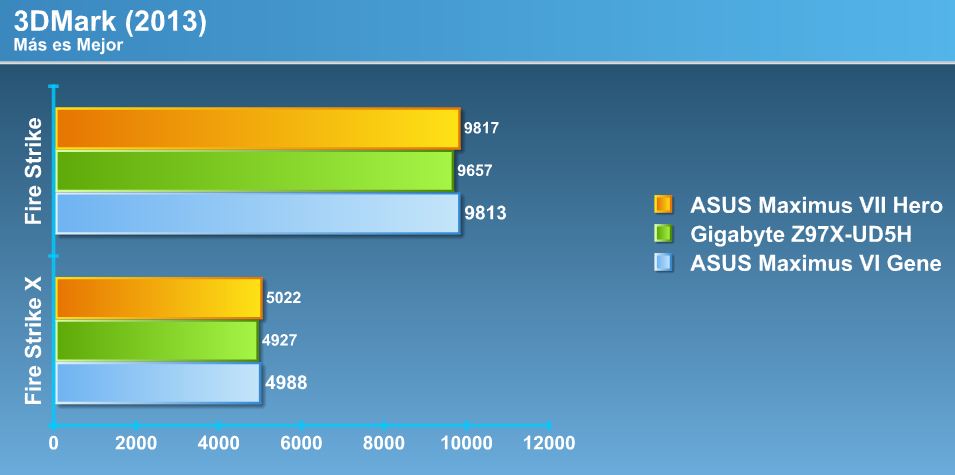

En las pruebas 3D así como en las pruebas 2D de la ASUS Maximus VII Hero se ve idénticos resultados ante las placas madres en comparación, en resumen un rendimiento mayor solo se podrá apreciar cuando Intel lance los nuevo procesadores Haswell.

Overclock y BIOS.

Como siendo parte de la familia Republic of Gamers de ASUS, el apartado de overclock de este modelo es bastante completo, una gran cantidad de opciones y características que ofrecen una vasta información de lo que está sucediendo en tiempo real en nuestro sistema, esto otorga grandes herramientas para los overclockers y entusiastas para romper records propios o asignar mayor rendimiento a su sistema fácilmente.

Para nosotros este modelo nos otorgó buenísimos valores tanto en el BCLK como en su frecuencia pick, llegando a valores bastante altos en comparación a los modelos Z87 que alcanzamos a analizar. Un BCLK de 190 MHz y una frecuencia de 5098 MHz son valores realmente de respeto en esta placa madre, más aun si consideramos que este no representa al modelo tope de línea de ASUS.

asusz97Captura





La BIOS que posee esta nueva serie de Republic of Gamers, nos ofrece una amplia información de nuestro sistema todo en tiempo real y ordenada, aunque al momento de ingresar a la BIOS te impresiona la cantidad de información que te es entregada por la BIOS y te pierdes en ella al ver tantos valores.

140513014628

En el modo avanzado vemos una gran similitud con la versión anterior de BIOS aplicada en el chipset Z87, aquí ya se siente algo de familiaridad con el ambiente que nos ofrece la BIOS, y siempre a nuestro lado derecho la información de nuestro sistema actualizado a cada segundo.

140513014657

La BIOS cuenta una gran variedad de lenguajes, aunque con tanto tiempo de estar con BIOS en ingles el cambiar esta a español da una sensación incomoda.

140513014714



Conclusión.

Un modelo excepcional y hermoso ante los ojos de cualquier fanático de la tecnología, ASUS nos maravilla con su alta ingeniería nivelando su estética con su rendimiento.

Una BIOS bastante completa, pero que a nuevos usuarios de modelos como este es algo compleja, tomaría un tiempo acostumbrarse a ella, algo totalmente diferente nos señala ASUS sobre la complejidad de esta BIOS, aunque esto es un tema que el usuario final debe concluir. Pero la gran ventaja de las actuales BIOS es la disponibilidad de varios idiomas en comparación a las BIOS previas a UEFI, un cambio abismante en este apartado.

Uno de los aspectos que no parece ser muy cómodo es la ubicación del botón Sound Stage, al estar en el borde inferior prácticamente al otro extremo de donde se encuentra el LCD Post dificultara la apreciación de que código de perfil es el que estamos asignando por lo que un segundo LCD Post cerca de este botón o el cambio del botón cerca del LCD Post sería bastante recomendable.

En lo que va de modelos Z97 hasta el momento se a percibido un incremento notable del overclock conseguido en este nuevo chipset, dejando muy por abajo al ya reemplazado Z87, da la impresión que modelos más avanzados de este nuevo chipset entregaran resultado bastante asombrosos en el mundo del overclocking.

Como ya mencionamos esta actualización de chipset que entrega como gran característica el soporte de la nueva familia de Intel, es algo controversial, creando ciertas interrogantes como, ¿Por qué si se quiere mantener el socket 1150 creamos este límite en retrocompatibilidad de procesadores considerando que poseen el mismo socket?, ¿Por qué no actualizar el socket siendo esto prácticamente igual de limitante como el impedimento de esta retrocompatibilidad?

Esperemos que Broadwell ofrezca un rendimiento muy superior al refresco de Haswell (que sería la familia a reemplazar por Broadwell para entonces), para así realmente sentirnos con la necesidad de actualizarnos a esta nueva generación de chipsets.
