Review Noctua NH-U14S

SAM_1550

Llega desde el viejo continente uno de los ejemplares de la galardonada empresa de refrigeración para computadores Noctua, conocida por todo el mundo por su gran eficiencia al combatir las altas temperatura con un bajo nivel de ruido. El modelo que veremos en esta revisión es el Noctua NH-U14S, siguenos en la revisión de este espectacular cooler para CPU en MadBoxPC.com.

Como se mencionó  Noctua es una de las principales empresas en soluciones de refrigeración para computadores en poseer la característica de que emitir bajos dB de ruido, esto es por la gran tecnología que posee en sus ventiladores y accesorios que disminuyen considerablemente el ruido y vibraciones.

Dentro de las bondades que nos trae Noctua en el NH-U14S es el soporte para ventiladores de 140mm en un disipador ultra delgado parte de la serie “U”, entregando gran eficiencia tanto en la disipación de la temperatura proveniente del procesador como de su diseño, al no ser una molestia en el uso de memorias con disipadores altos.

Noctua incluye en esta versión los ventiladores con su nueva tecnología en SSO2, la que consiste en rodamientos hidrodinámicos basados en aceite con un imán adicional la que ayuda en la autoestabilización del rotor. Estos ventiladores estabilizan su eje gracias al campo magnético generado creando una gran precisión y longevidad que otro tipo de tecnologías.

sso_versions

Especificaciones.

Especificaciones Disipador.
Socket compatibles Intel LGA2011 (Square ILM), LGA1156, LGA1155, LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ (backplate necessario)
Altura * Ancho * Profundidad ( Sin ventilador)165 mm * 150 mm * 52 mm
Altura * Ancho * Profundidad ( Con ventilador)165 mm * 150mm * 78mm
Peso (Sin ventilador)770 g
Peso (Con ventilador)935 g
MaterialCobre (base y heat-pipes), aluminio (aletas de refrigeración), uniones soldadas, niquelado.
Volumen de entrega- Ventilador de primera calidad NF-A15 PWM
- Adaptador para reducción del ruido (L.N.A.)
- Compuesto térmico NT-H1
- Sistema de montaje SecuFirm2™
- Paneles anti-vibración y ganchos de ajuste para un segundo ventilador NF-A15
- Noctua Case-Badge en metal
Garantia6 Años
Especificaciones Ventilador.
ModeloNoctua NF-A15 PWM
Rodamiento SS02
Velocidad de rotación max. (+/-10%)1500 RPM
Velocidad de rotación con L.N.A. max. (+/-10%)1200 RPM
Velocidad de rotación min. (PWM, +/-20%)300 RPM
Caudal max.140,2 m³/h
Caudal con L.N.A. max.115,5 m³/h
Sonoridad max.24,6 dB(A)
Sonoridad con L.N.A. max.19,2 dB(A)
Potencia1,56 W
Voltaje12 V
MTBF> 150.000 h

Primera Mirada.

SAM_1493

SAM_1495
Como siempre Noctua preocupado en su empaque. Para no ser la excepción en el Noctua NH-U14S podemos encontrar los anclajes de Intel, AMD y accesorios en pequeñas cajas organizadas. De esta forma Noctua entrega a sus usuarios una manera ordenada de usar sus productos.

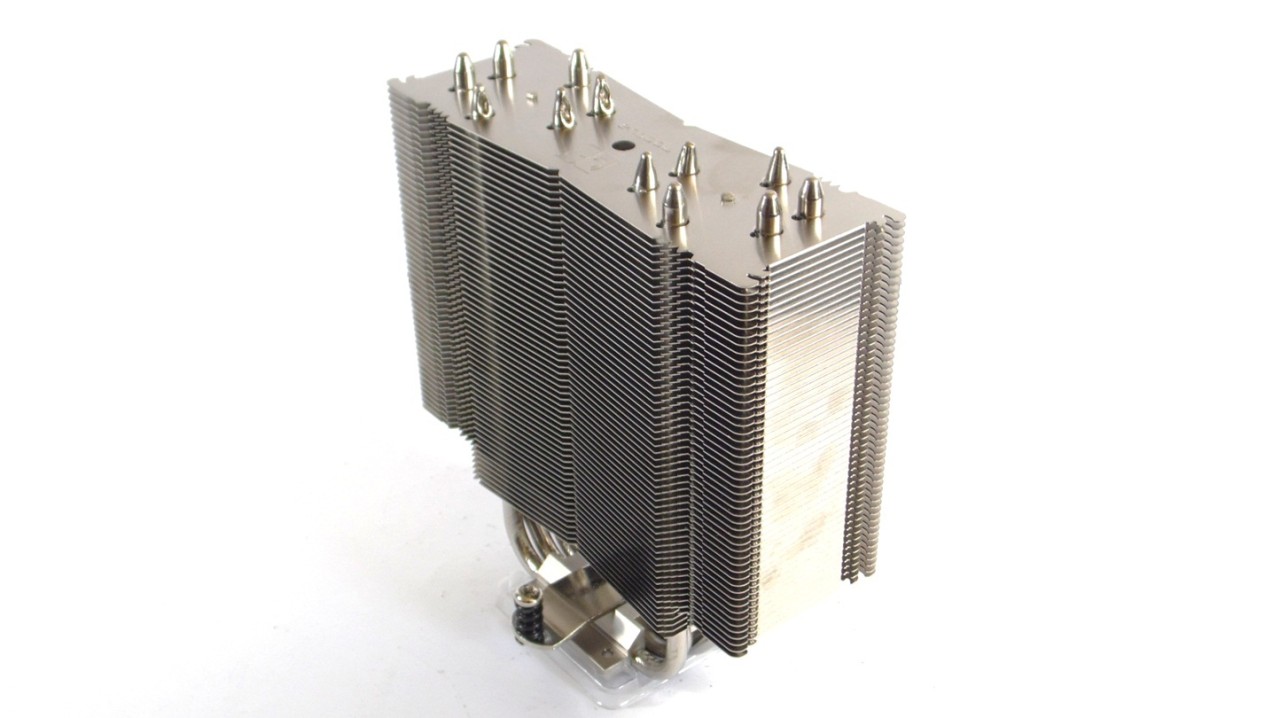

SAM

SAM_1485

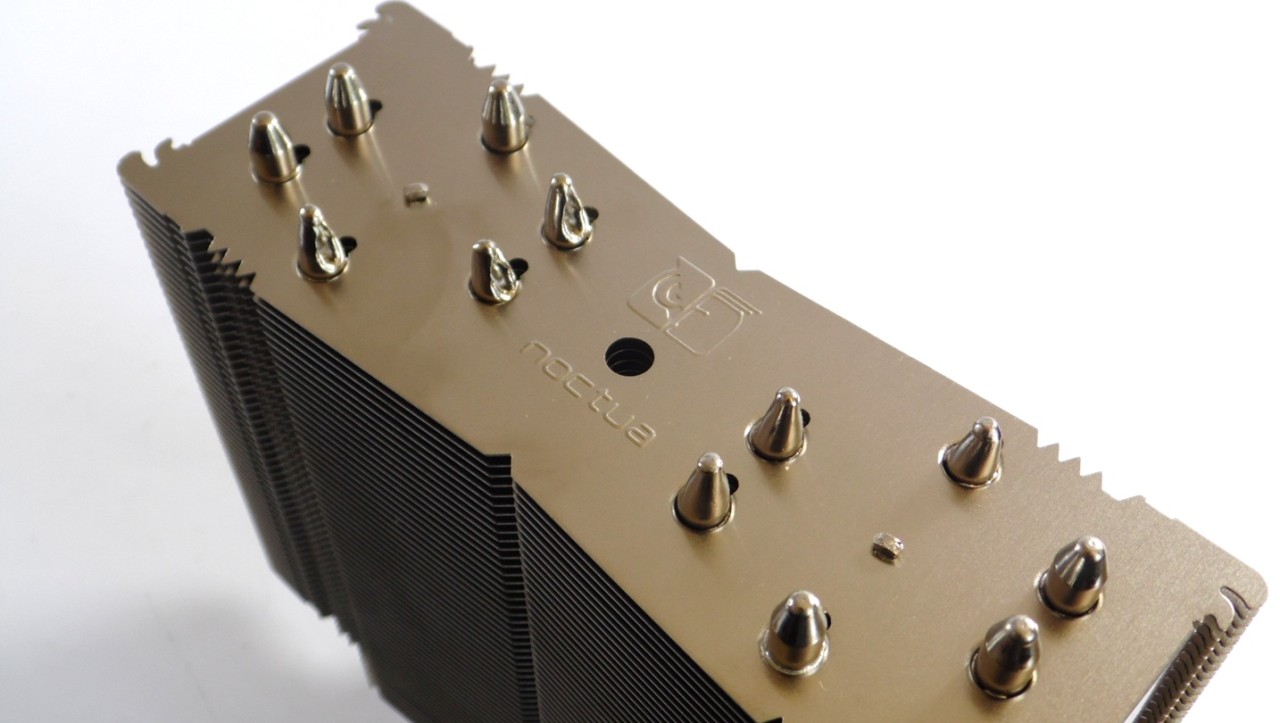

En una vista superior se pueden apreciar los 6 heatpipe los encargados de distribuir el calor desde la base al resto del cooler.
SAM_1484
La base del Noctua NH-U14S como vemos en la imagen no es completamente lisa o acabado espejo como se le llama, sino que porosa esto podría llegar a un punto en contra al no tener un contacto en 100%.



SAM_1483

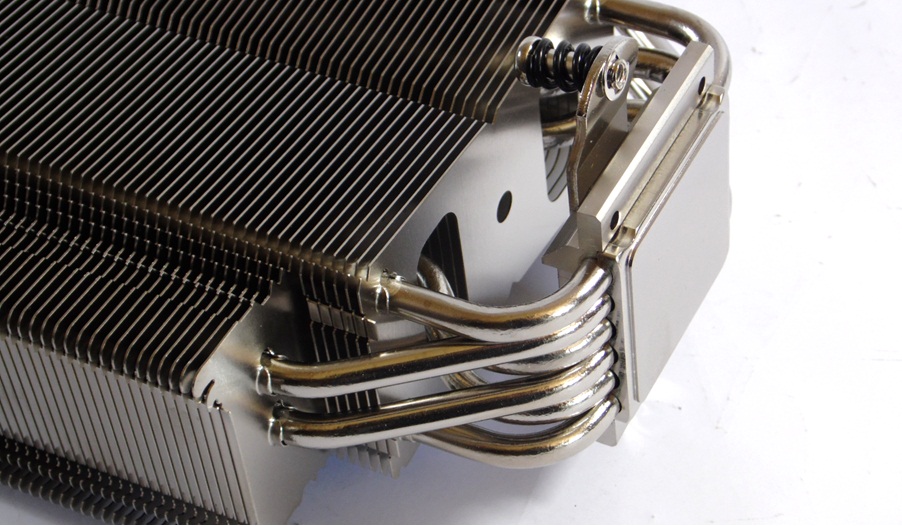

En su base podemos ver la unión de los heatpipes que a su vez atravesarán la base del Noctua NH-U14S. Al estar en contacto con la base, el calor generado por el procesador será transmitido desde la base hacia el resto del cooler por los heatpipes mediante la conducción.

SAM_1563

SAM_1564

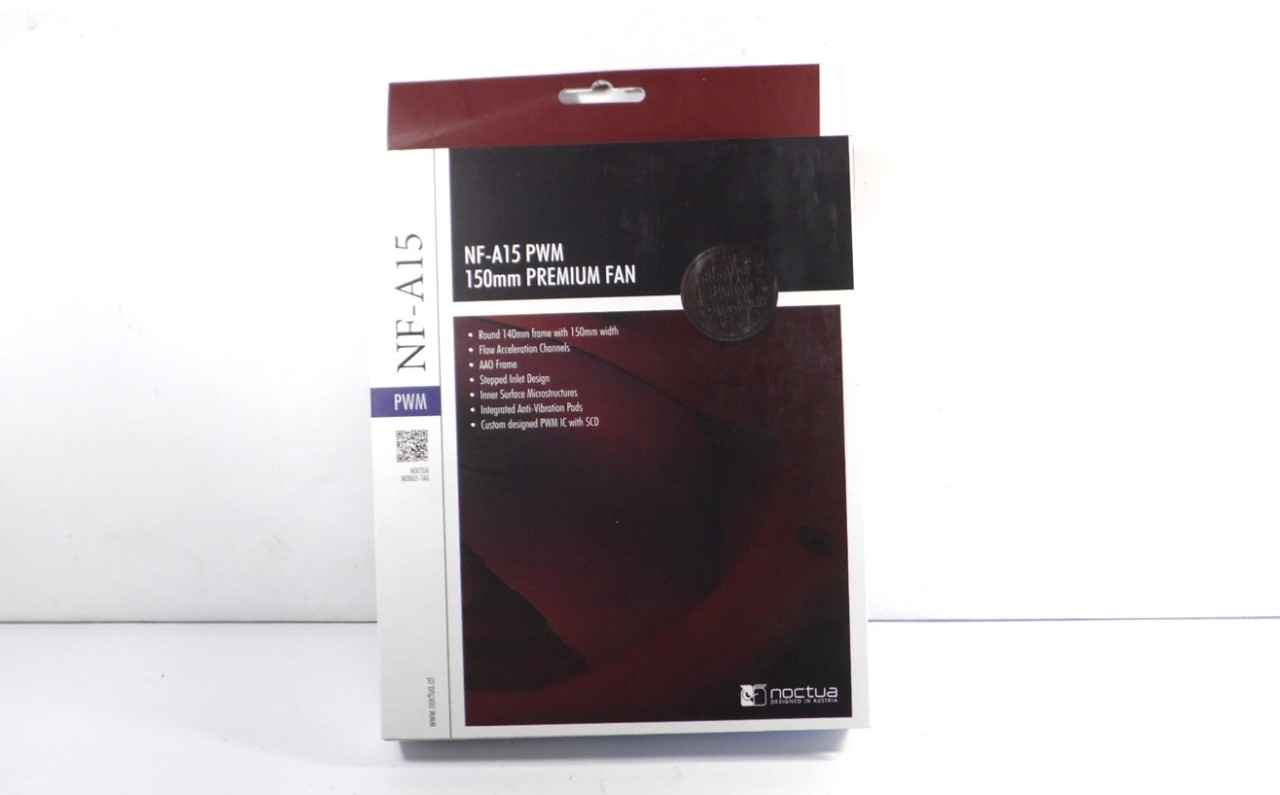

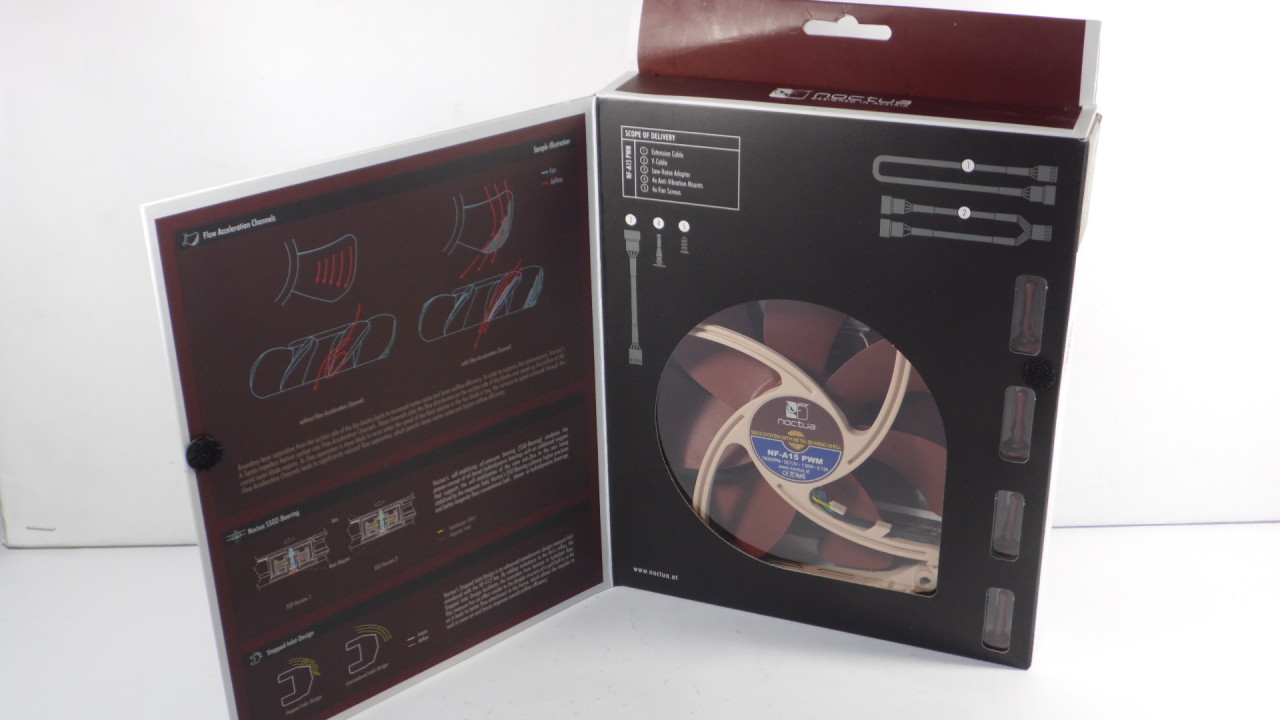

Un empaque de primer nivel nos entrega Noctua tanto para sus ventiladores como para sus coolers.
SAM_1489

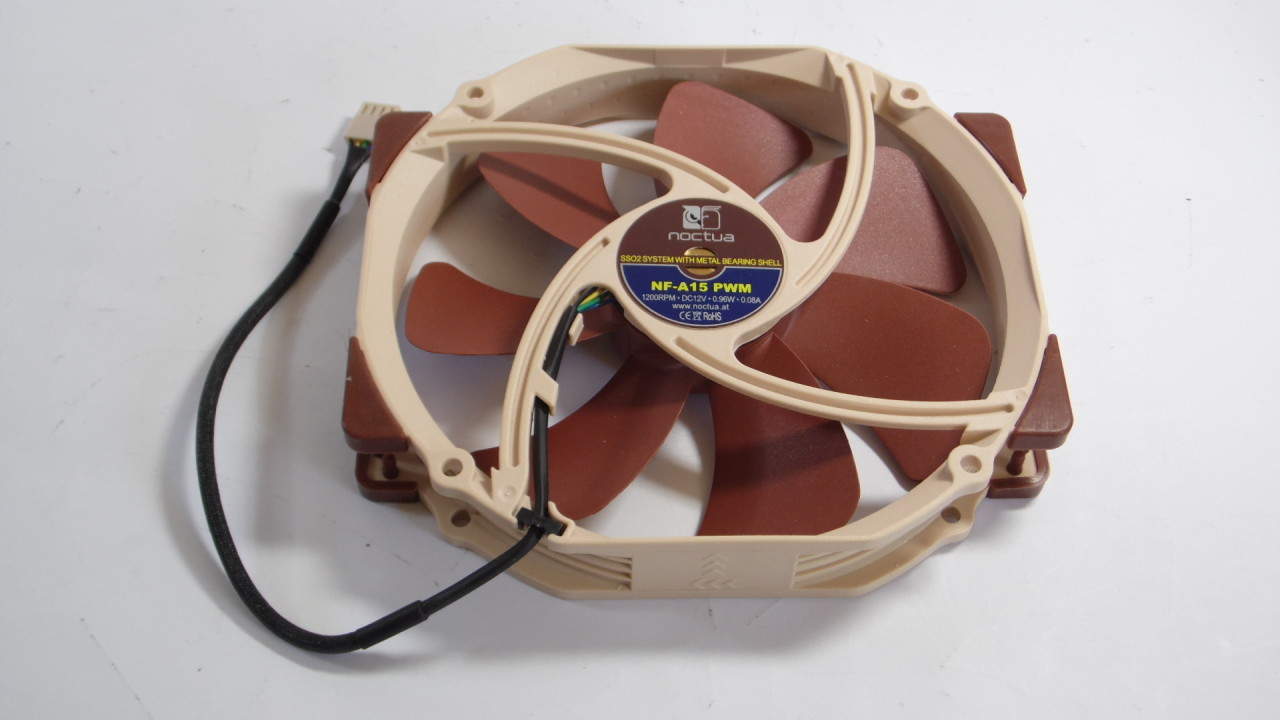

Incluido dentro del empaque, el Noctua NH-U14S trae consigo un silencioso ventilador de 140mm junto a sus accesorios, que disminuirán el ruido generado por las vibraciones de este.

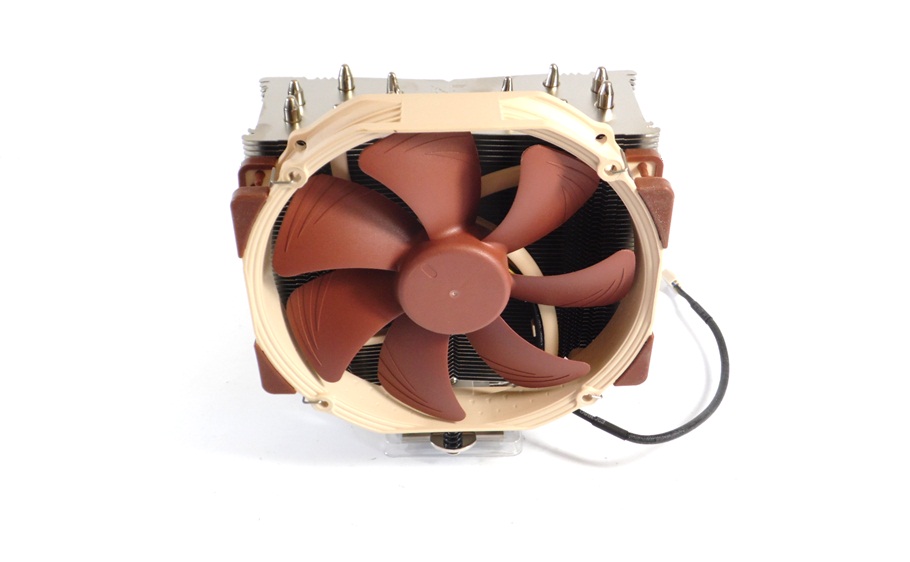

SAM_1490Instalación Socket Intel (Socket 1150).

SAM_1526
El Noctua NH-U14S trae consigo un backplate con solo una medida (compatible con socket 1156 – 1155 – 1150), ya que las especificaciones que posee el cooler no es compatible con el anticuado socket 775, el cual posee menores dimensiones por ende el backplate debería ajustarse.
SAM_1529
Por la cara anterior de la placa, podemos ver los elementos metálicos provenientes del backplate, los que atravesaran los 4 orificios de la placa.



SAM_1533

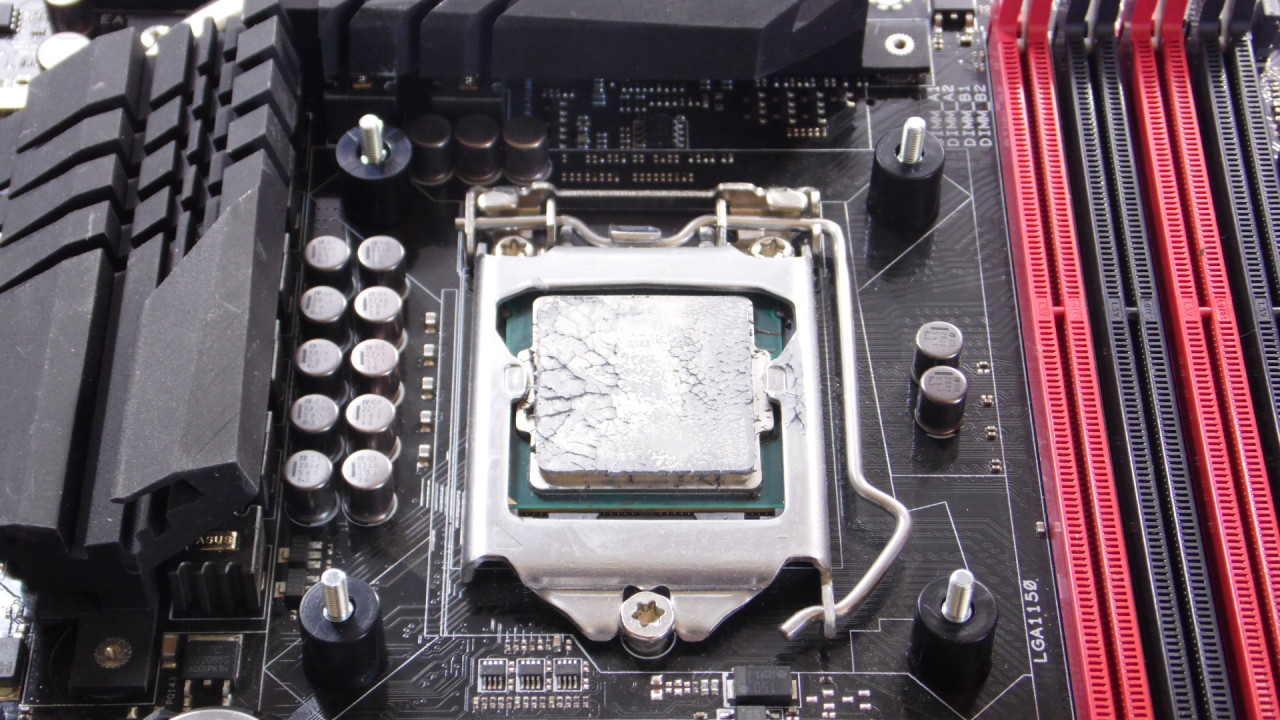

A cada elemento metálico que se le debe colocar las “golillas” plásticas para que estan le den la altura limite al momento de apretar el cooler al procesador.
SAM_1538
Y antes de colocar nuestro Noctua NH-U14S, colocamos los elementos metálicos que se pueden ver en la imagen y fijándolos con los tornillos en cada esquina.



SAM_1544

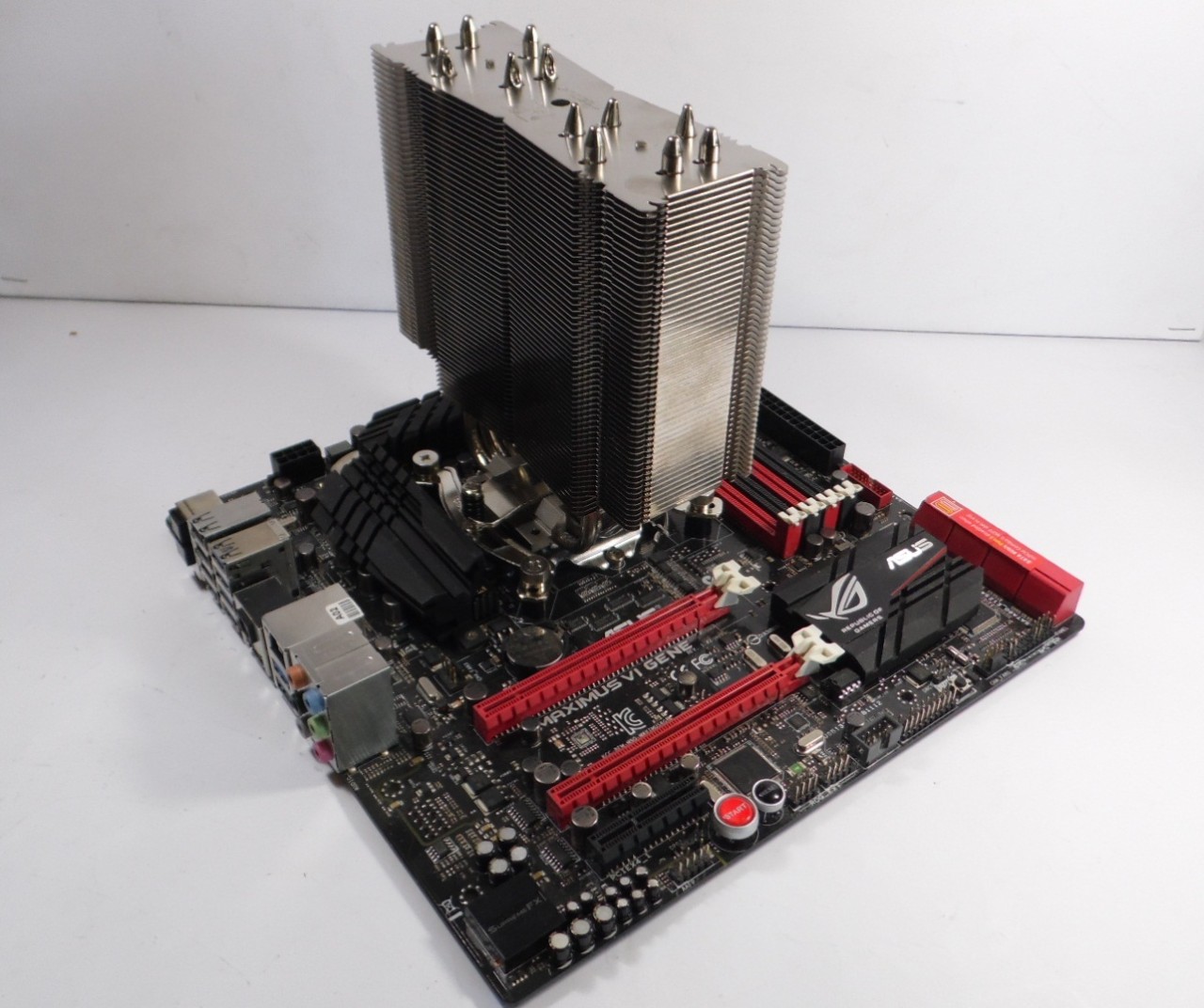

Y terminamos fijando el Noctua NH-U14S.



SAM_1546

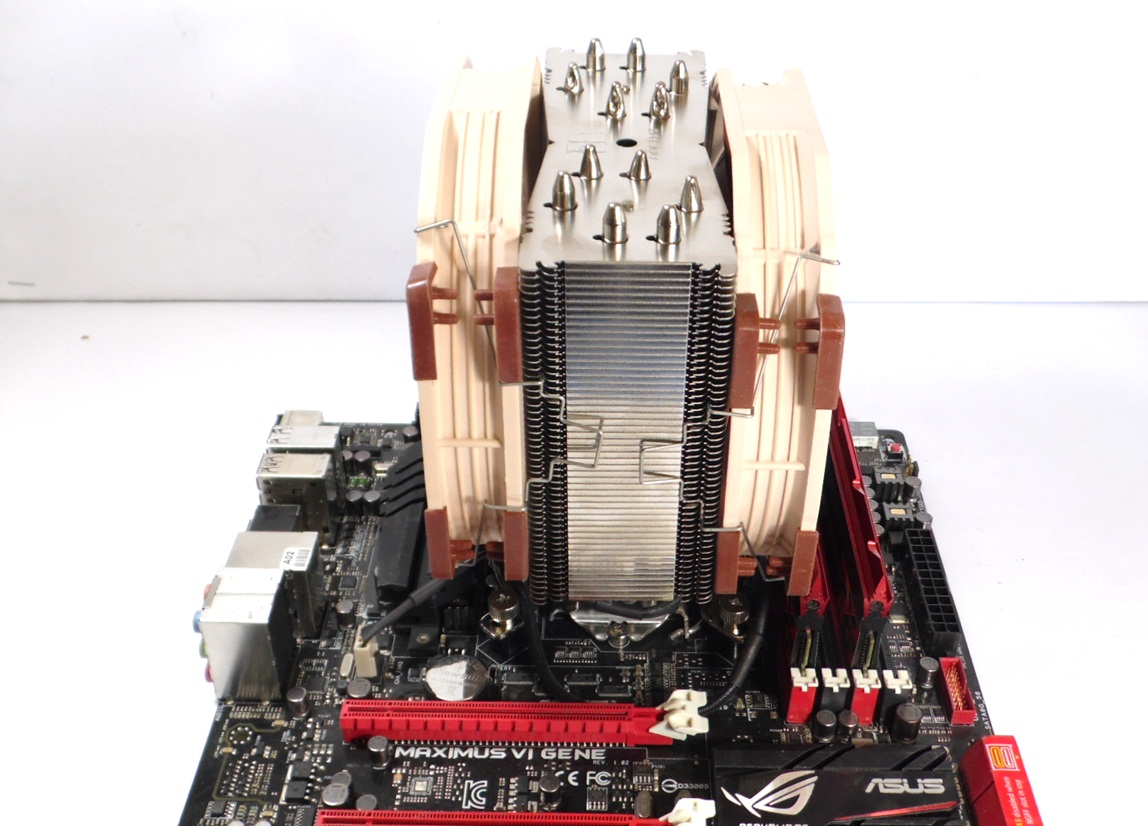

Al ocupar los 2 Ventiladores podemos ver que aun así no es suficiente para ser un impedimento en el uso de memorias altas, ya que el ancho del cooler junto a los 2 ventiladores es lo suficiente como para no llegar al lugar donde se alojan las memorias RAM.
SAM_1545

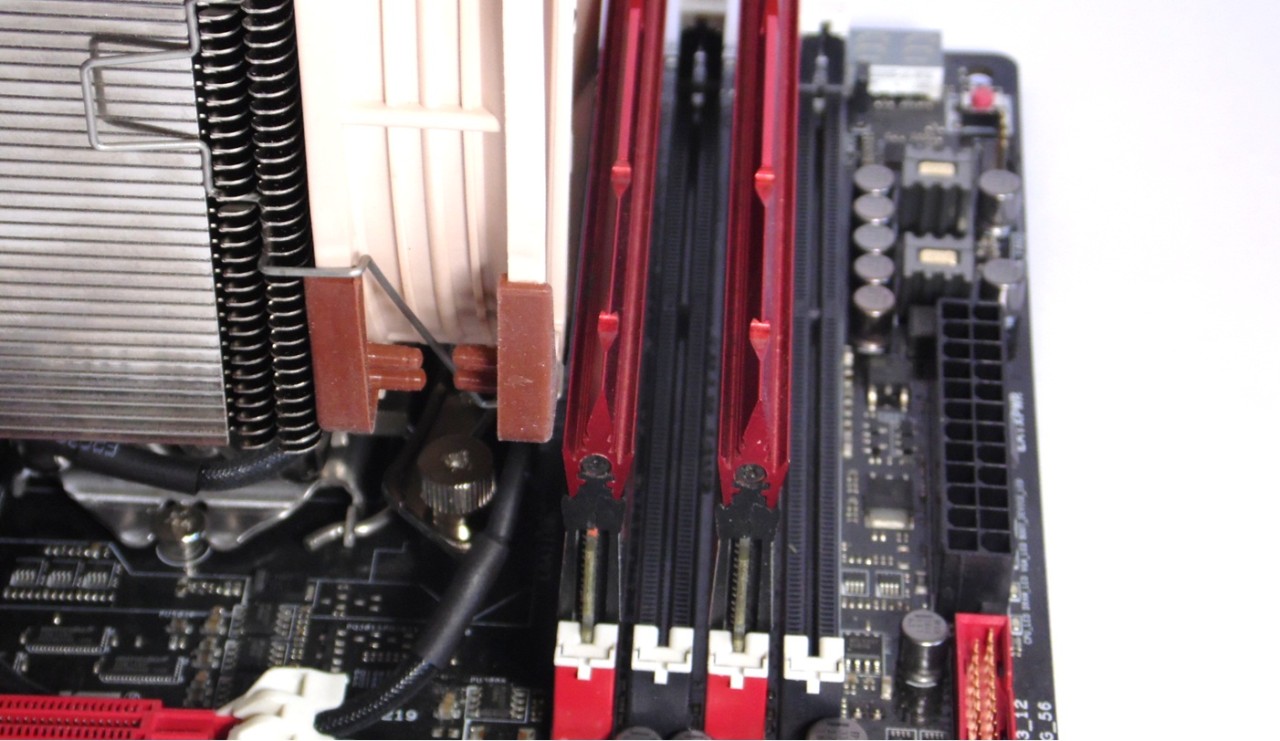

Observando desde más cerca, vemos que el ventilador que esta por el lado de las memorias solo llega a rozar la memoria RAM ubicada en la primera ranura.

Plataforma de Pruebas.

Plataforma de Pruebas.
Procesador- Intel Core I7 4770K
Refrigeración- Noctua NH-U14S
- Prolimatech Megashadow
- Thermaltake NIC C4
- Thermaltake Water 3 Pro
Placa Madre- ASUS Maximus VI Gene
Memorias- G.Skill TridentX 2400Mhz 2x4Gb
Tarjeta de Video- Sapphire R9 270 Dual-X
Fuente de Poder- Seasonic X-1250
Almacenamiento- Toshiba THNSNC128GCSJ
Monitor- LG 32LD465

Metodología.

– Como metodología para esta revisión, se ocuparon los Noctua NF-A15 PWM en cada uno de los coolers en comparación para determinar de esta forma solo el performance de los disipadores propiamente tal.

– La pasta disipadora utilizada fue la incluida en el Noctua NH-U14S modelo Noctua NT-H1, de esta forma se recrearon las condiciones lo más similares posible en cada uno de los coolers en comparación.

– La temperatura ambiente en la cual fueron realizada las pruebas era de 25ºC aproximadamente.

– Para crear carga en el procesador para asi aumentar la temperatura de este fue utilizado el Intel XTU con su herramienta de benchmark.

Temperaturas.

Noctua NH-U14S

Noctua NH-U14S OC

Demostrando su liderazgo ante los demás competidores por aire, Noctua demuestra con el NH-U14S el potencial de su arquitectura y el gran poder disipador.

Conclusión.

Un cooler realmente excepcional, el bajo ruido generado por los ventiladores es realmente sorprendente sin mencionar el gran poder disipador que poseen, una verdadera joya para los amantes del silencio sobre todo en estos dias tan calurosos y con un ruido bastante bajo para aquellos oídos delicados interrumpen el relajo de las vacaciones. Es un verdadero reto buscar fallas o puntos en contra al Noctua NH-U14S, algo molesto que solo lo debes hacer la primera vez que conectas los ventiladores Noctua NF-A15 PWM es entrar a tu BIOS y cambiar la opción de velocidad de los ventiladores dejando la opción ignorar, son tan bajas las revoluciones de los ventiladores que la BIOS te alertara de esto cada vez que inicies tu computador. Un punto a favor para Noctua es el tiempo que le dedica a sus productos y al empaque de ellos, entregando en ellos un producto ordenando y bien protegido.

Cabe destacar que Noctua al considerarse uno de los reyes del silencio en soluciones de refrigeración para computadores, demuestra que pese a tener ventiladores de bajas revoluciones puede conseguir excelentes temperaturas, para esto Noctua desarrolla en sus coolers una arquitectura de primer nivel, y en sus ventiladores tecnologías como el rodamiento SSO2 y la tecnología aerodinámica aplicada en las aspas de los ventiladores.

Lamentablemente en Chile se ven pocos productos de esta marca en el mercado, dificultando un poco la obtención de productos de tal calidad como la que entrega Noctua, dejándonos como opciones las importaciones o productos de segunda mano.
