Review MSI Z97 MPOWER

SAM_3343

Para este nuevo cambio de chipset de parte de Intel, MSI nos proporciona la MSI Z97 MPOWER parte de lo que son sus nuevas placas madres en el segmento de overclock, con características que proporcionaran las herramientas necesarias para sacar todo el potencial que ofrece los procesadores y memorias el día de hoy.

Desde el chipset Z77, MSI ha utilizado esta nueva combinación de colores para sus placas madres más potentes, insinuando en él una especie de advertencia de los resultados extremos que podría experimentar.

MSI muestra en la Z97 MPOWER, su más reciente versión de Military Class siendo esta la versión 4, la cual entrega un estándar de calidad en sus componentes. MSI Military Class 4 nos ofrece HI-c CAP, un condensador pequeño y eficiente, entregando espacio alrededor del socket permitiendo un 93% de eficiencia. Otra característica que MSI implementa “Super Ferrite Chokes“, el que utiliza un núcleo de ferrita que es muy permeable. Permitiendo que el “Super Ferrite Choke” funcione a bajas temperaturas, tiene un 30% más de capacidad, una mejora del 20% en la eficiencia de energía y una mejor estabilidad de la potencia en overclocking. Y un último componente que mejora MSI en su Military Class 4 es el Dark CAP posee un diseño de la base de aluminio, utilizado en  placas madres de gama alta y proporciona menor Resistencia serie equivalente (ESR), así como su vida útil en 10 años.

features3

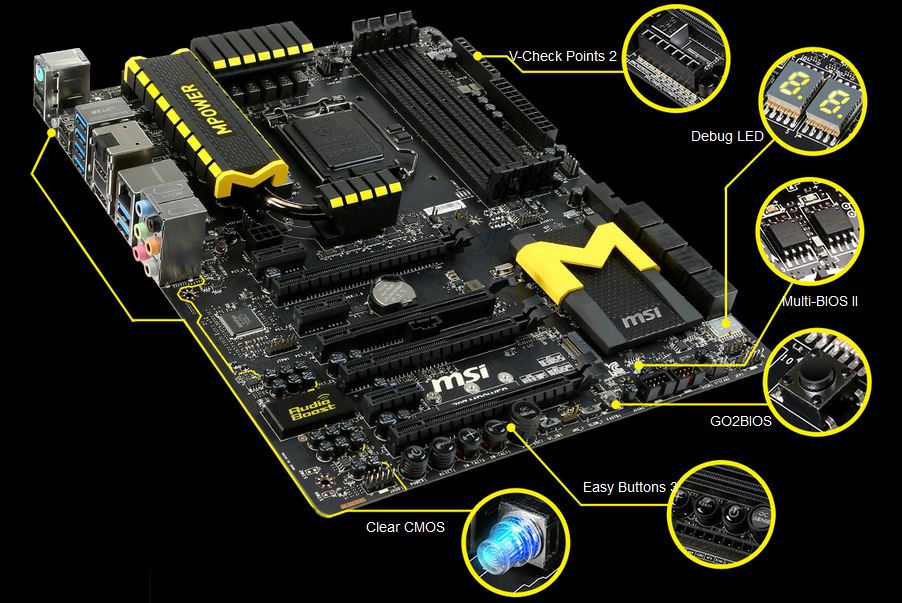

Al ser de la serie OC de MSI, la MSI Z97 MPOWER cuenta con características para un overclock avanzado y de primer nivel, esto permitirá al overclocker y/o entusiasta estar a la vanguardia de las tecnologías en esta disciplina.

FEATURES

Captura2Para entregar un sonido de gran calidad, MSI nos presenta su mas reciente sistema de audio, el “AUDIO BOOST” el que poseera:



  • Amplificador de auriculares integrado 600Ω nivel Studio

  • Tomas de audio de oro para señales de audio puro

  • EMI blindado códec de audio

  • Condensadores de audio de alta calidad

  • Iluminado separación PCB audio

Especificaciones.

Especificaciones.
CPUSupports 5th and 4th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for the Socket LGA1150
ChipsetIntel® Z97 Express Chipset
Main MemorySupport four DDR3 DIMMs 1066/ 1333/ 1600/ 1866*/ 2000*/ 2133*/ 2200*/ 2400*/ 2600*/ 2667*/ 2800*/ 3000*/ 3100*/ 3200*(OC) DRAM (32GB Max)
- Supports Dual-Channel mode
- Supports non-ECC, un-buffered memory
- Supports Intel® Extreme Memory Profile (XMP)
Slots• 3 x PCIe 3.0 x16 slots(PCI_E2, PCI_E5, PCI_E7 support x16, x8/x8, x8/x4/x4 modes)
• 1 x PCIe 2.0 x16 slot (PCI_E4, supports x4 speed)*
• 3 x PCIe 2.0 x1 slots* * The PCIe x1 slots (PCI_E1, PCI_E3, PCI_E6) will be unavailable when installing an expansion card in the PCI_E4 slot.
On-Board SATA • Intel Z97 Express Chipset
- 6 x SATA 6Gb/s ports (SATA1~6)
- 1 x M.2 port*
- M.2 port supports M.2 SATA 6Gb/s module
- M.2 port supports M.2 PCIe module up to 10Gb/s speed**
- M.2 port supports 4.2cm/ 6cm/ 8cm length module
- Supports RAID 0, RAID1, RAID 5 and RAID 10***
- Supports Intel Smart Response Technology, Intel® Rapid Start Technology and Intel Smart Connect Technology****

• ASMedia ASM1061 Chipset
- 2 x SATA 6Gb/s ports (SATA7~8)
USB• Intel Z97 Express Chipset
- 4 x USB 3.0 ports (2 ports on the back panel, 2 ports available through the internal USB connectors)
- 8 x USB 2.0 ports (4 ports on the back panel, 4 ports available through the internal USB connectors**)

• ASMedia ASM1074 Chipset
- 4 x USB 3.0 ports on the back panel
** internal JUSB1 connector supports MSI Super Charger
Audio • Realtek® ALC1150 Codec
- 7.1-Channel High Definition Audio
- Supports S/PDIF output
LAN 1x Intel I218-V Gigabit LAN controller
Multi-GPU • Supports 3-Way AMD CrossFire™ Technology*
• Supports 2-Way NVIDIA® SLI™ Technology
*Supports Windows 7 and Windows 8/8.1.
Internal I/O Connectors - 1 x 24-pin ATX power connector
- 1 x 8-pin ATX 12V power connector
- 1 x 4-pin ATX 12V power connector
- 1 x 6-pin ATX 12V power connector*
- 8 x SATA 6Gb/s connectors
- 2 x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
- 1 x USB 3.0 connector (supports additional 2 USB 3.0 ports)
- 2 x 4-pin CPU fan connectors
- 3 x 4-pin system fan connectors
- 1 x Clear CMOS jumper
- 1 x Front panel audio connector
- 2 x System panel connectors
- 1 x TPM module connector
- 1 x Chassis Intrusion connector
- 9 x V-Check connectors
- 1 x GO2BIOS button
- 1 x Power button
- 1 x Reset button
- 2 x Base Clock control buttons
- 1 x OC Genie button
- 1 x Multi-BIOS switch
- 1 x OC Genie mode switch
- 1 x Slow mode switch
- 1 x 2-Digit Debug Code LED
* Provides additional power to PCIe x16 slots
Back Panel I/O Ports - 1 x PS/2 keyboard/mouse combo port
- 1 x Clear CMOS button
- 1 x Optical S/PDIF-out port
- 4 x USB 2.0 ports
- 6 x USB 3.0 ports
- 1 x RJ45 LAN jack
- 1 x 6 in 1 OFC audio jack
- 1 x HDMI port, supporting a maximum resolution of 4096x2304@24Hz, 2560x1600@60Hz, 3840x2160@60Hz,1920x1200@60Hz
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@24Hz, 2560x1600@60Hz, 3840x2160@60Hz,1920x1200@60Hz
BIOS • The motherboard BIOS provides "Plug & Play" BIOS which detects the peripheral devices and expansion cards of the board automatically.
• The motherboard provides a Desktop Management Interface(DMI) function which records your motherboard specifications.
Dimension• 30.5cm(L) x 24.4cm(W) ATX Form Factor
Mounting• 9 mounting holes.

Unboxing.

Primera Mirada.

SAM_3239

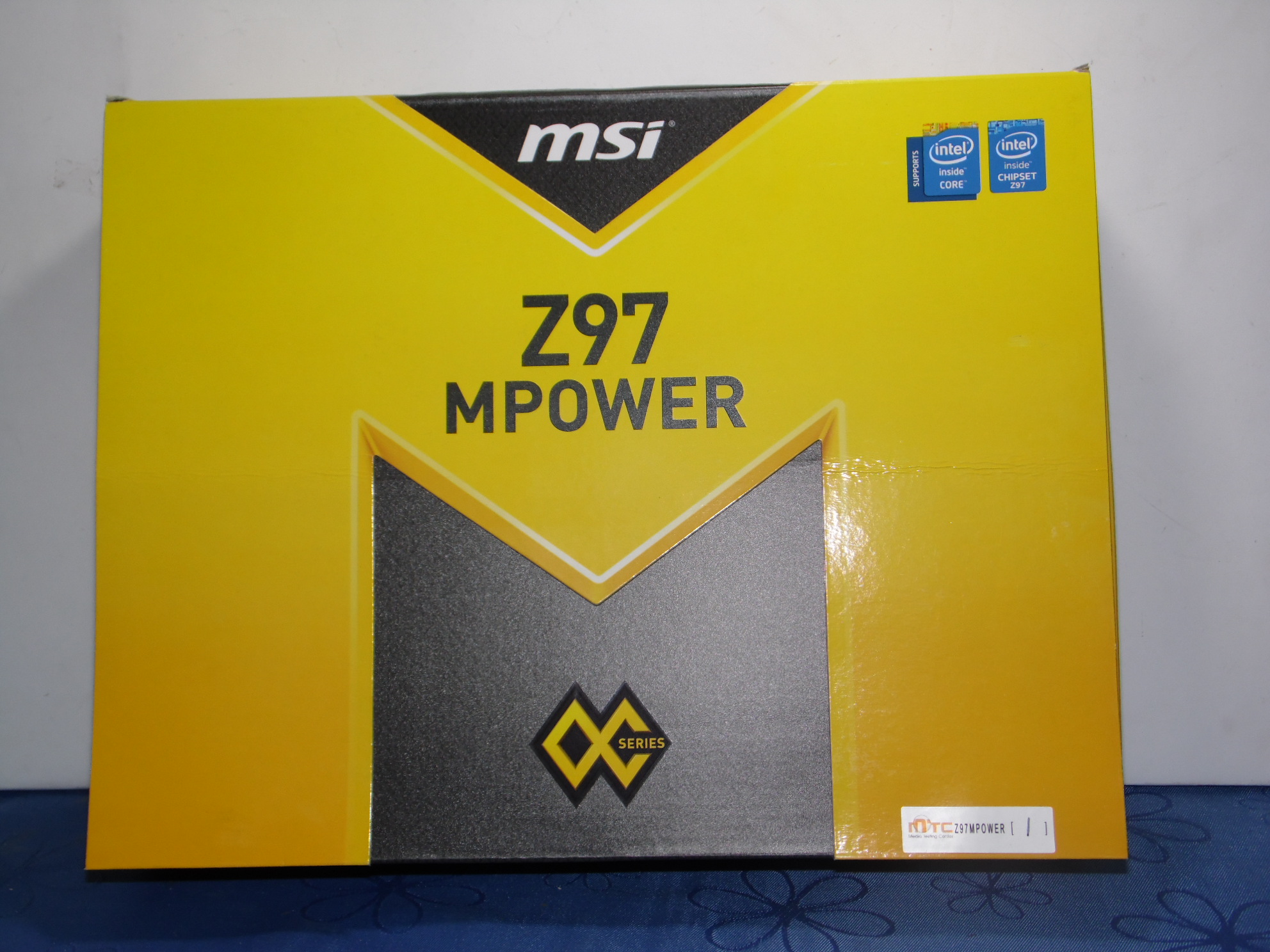

Por su cara frontal el empaque de la MSI Z97 MPOWER, muestra los colores iconos de esta nueva gama de MSI así como se observó en los modelos z87.
SAM_3245
En la cara posterior del empaque vemos, las especificaciones de la placa madre, junto a características que posee la placa.
SAM_3348

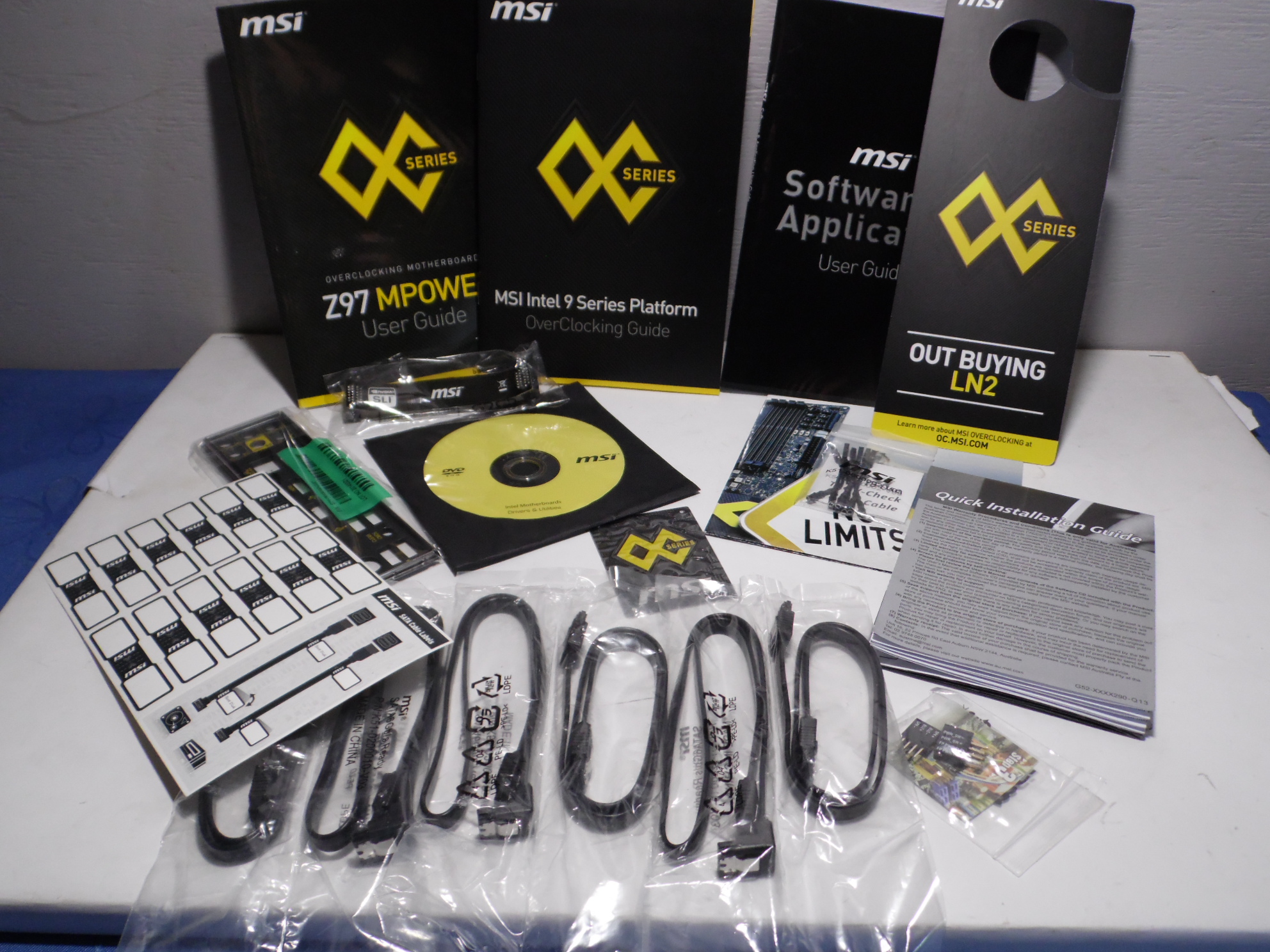

Una gran cantidad de componentes en su empaque se puede encontrar en la MSI Z97 MPOWER, un gran arsenal de cables SATA, manual de usuario y manual de overclock, puente SLI, sticker muy llamativo para el gabinete y drivers.
SAM_3258

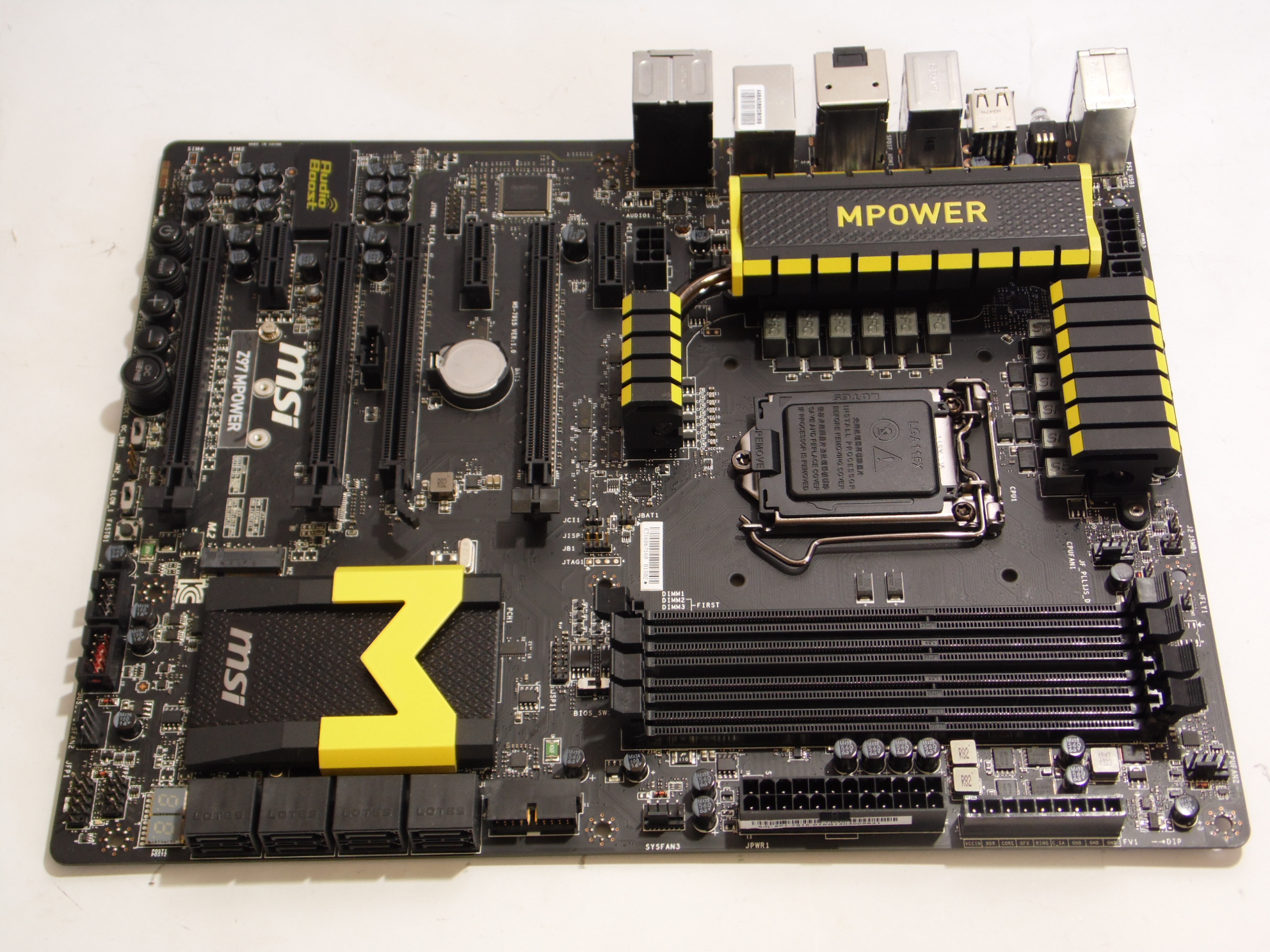

Volvemos a ver la combinación de negro/amarillo en esta gama media/alta de MSI, podemos ver que esta combinación de colores hace de esta placa madre bastante exótica y llamativa.
SAM_3259

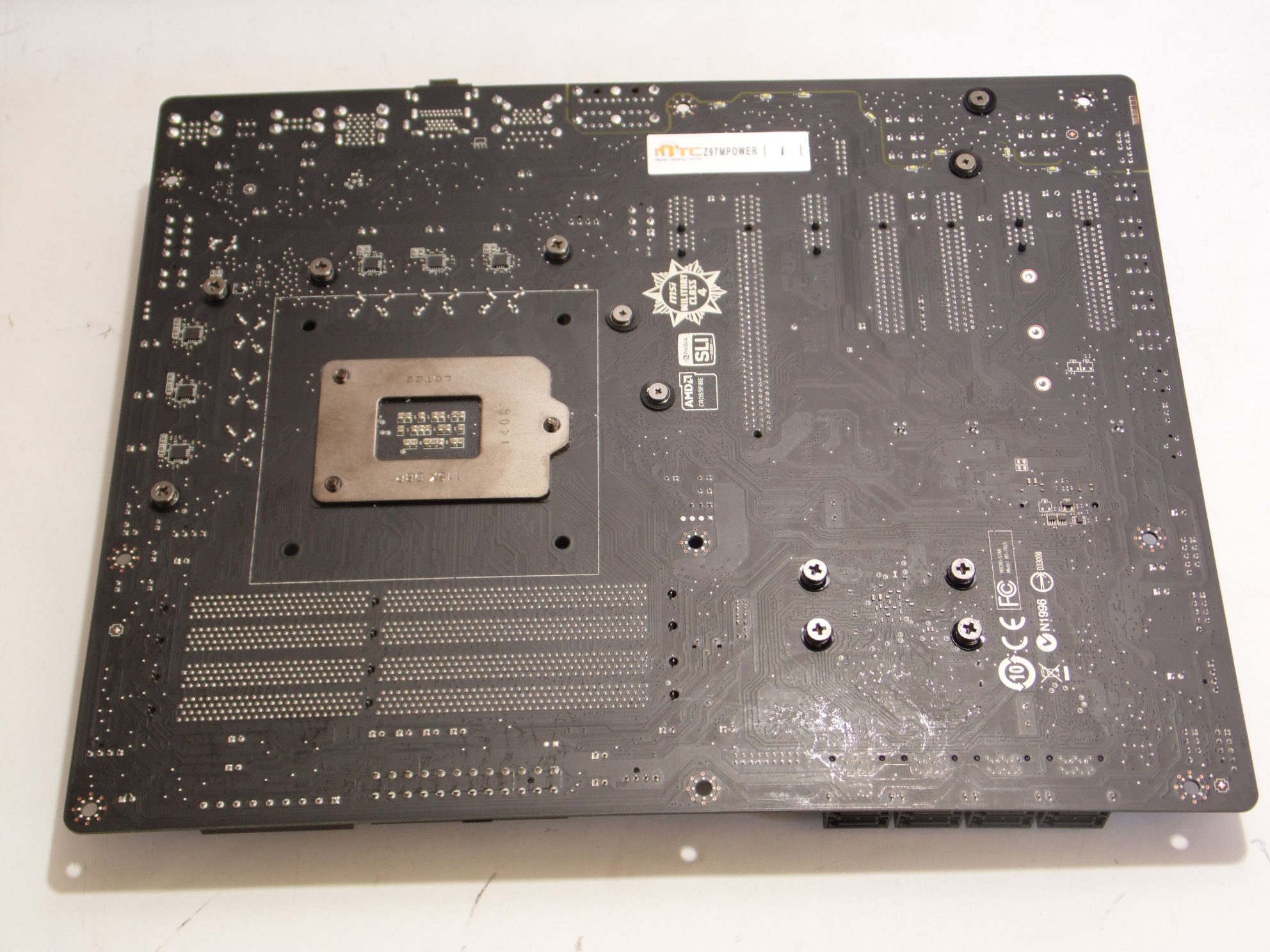

En la cara posterior de la placa madre, vemos algunos logos impresos de tecnologías que posee la placa madre, además de los tornillos de los disipadores que se aprecian por la cara frontal de esta.
SAM_3332
En el panel posterior, vemos una gran cantidad de USB (6x USB 3.0 y 4x USB 2.0), un PS/2 (teclado y mouse), DisplayPort, HDMI, RJ-45, Optical S/PDIF-out, jack de audio de 6 en 1 y botón clear CMOS.
SAM_3336

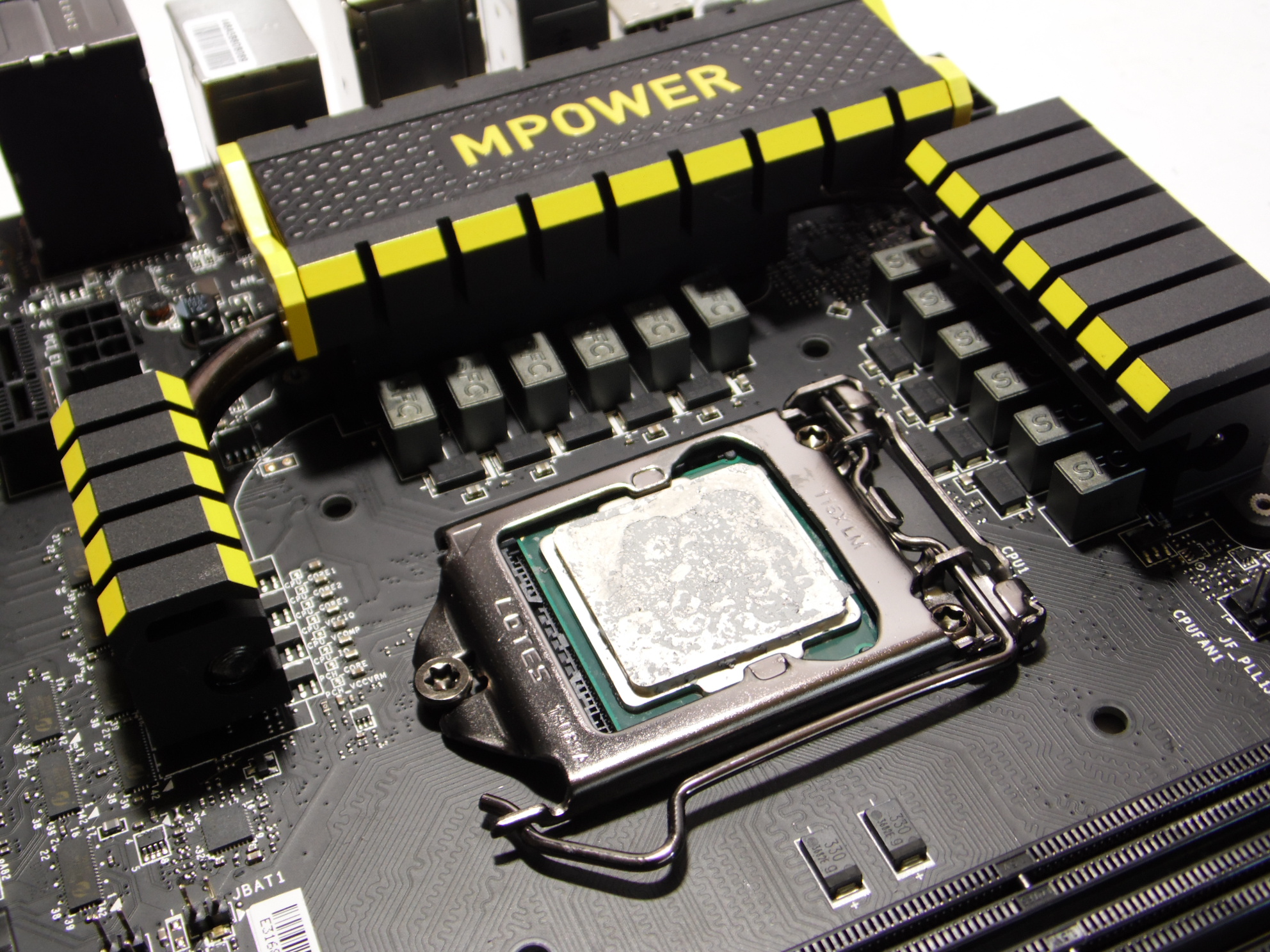

La MSI Z97 MPOWER cuenta con un socket fabricado por LOTES, y rodeando a este vemos 12 fases de poder con regulador de voltaje digital.
SAM_3345

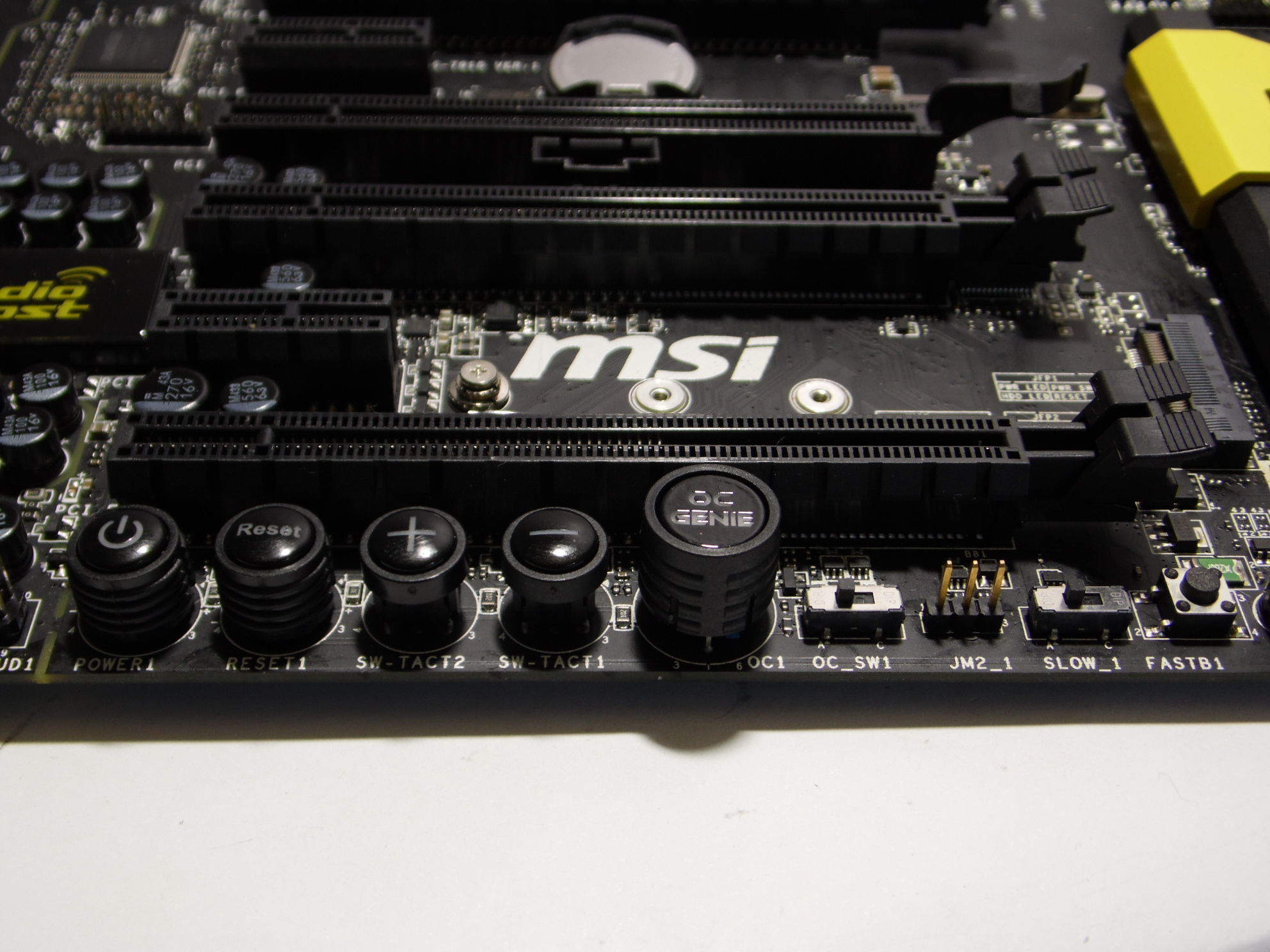

En el borde inferior de la placa madre, se aprecia una serie de botones y “switch” , entre ellos boton ON/OFF, Reset, un + y – para aumentar y disminuir el BCLK, un botón característico de MSI el OC GENIE, un switch para elegir una de las dos configuraciones programables de OC y un slow boot switch.
SAM_3342

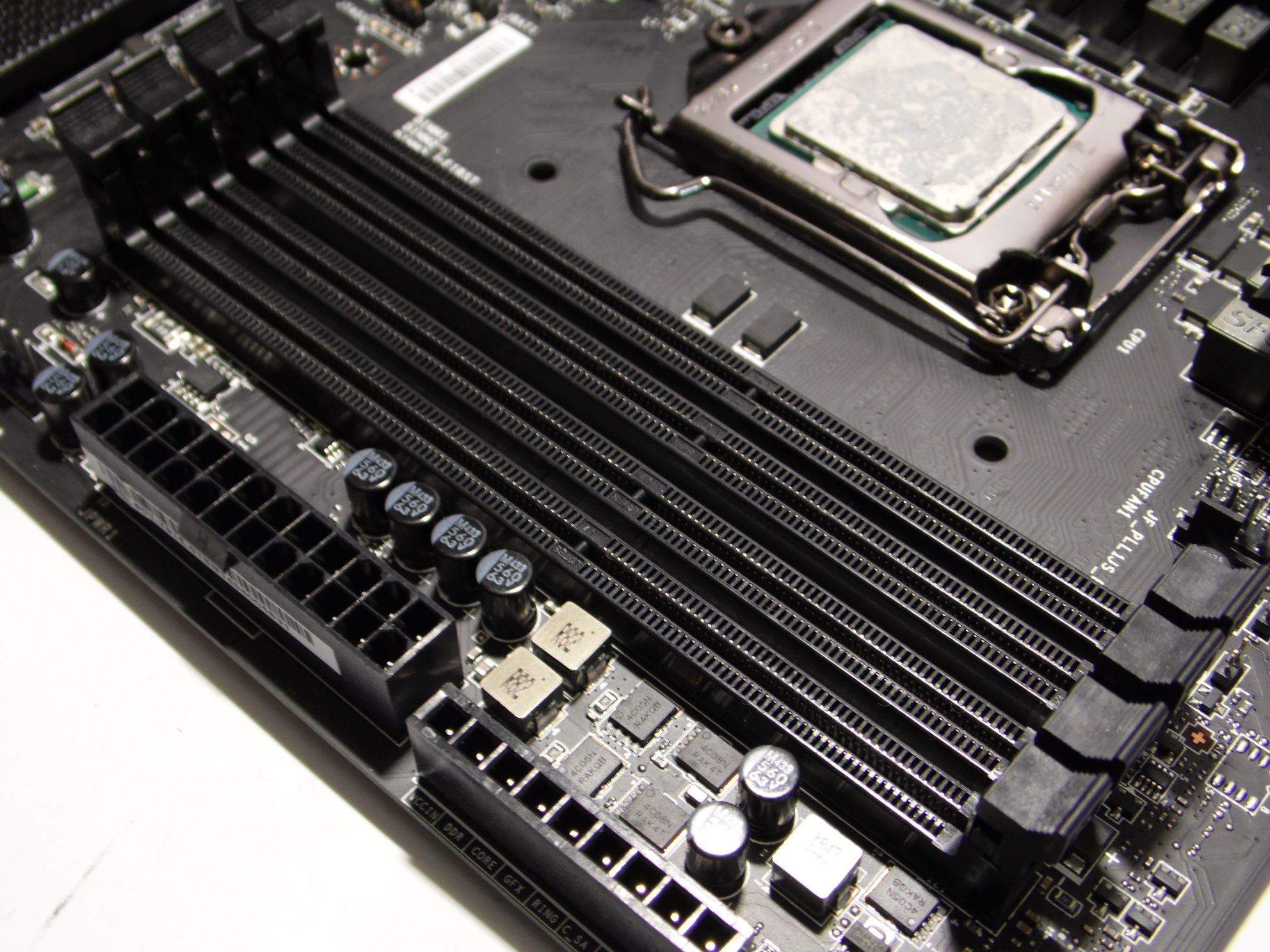

Los 4 slot de memoria RAM de color negro con un espacio suficiente del socket para no tener inconvenientes con cooler de grandes dimensiones.
SAM_3333

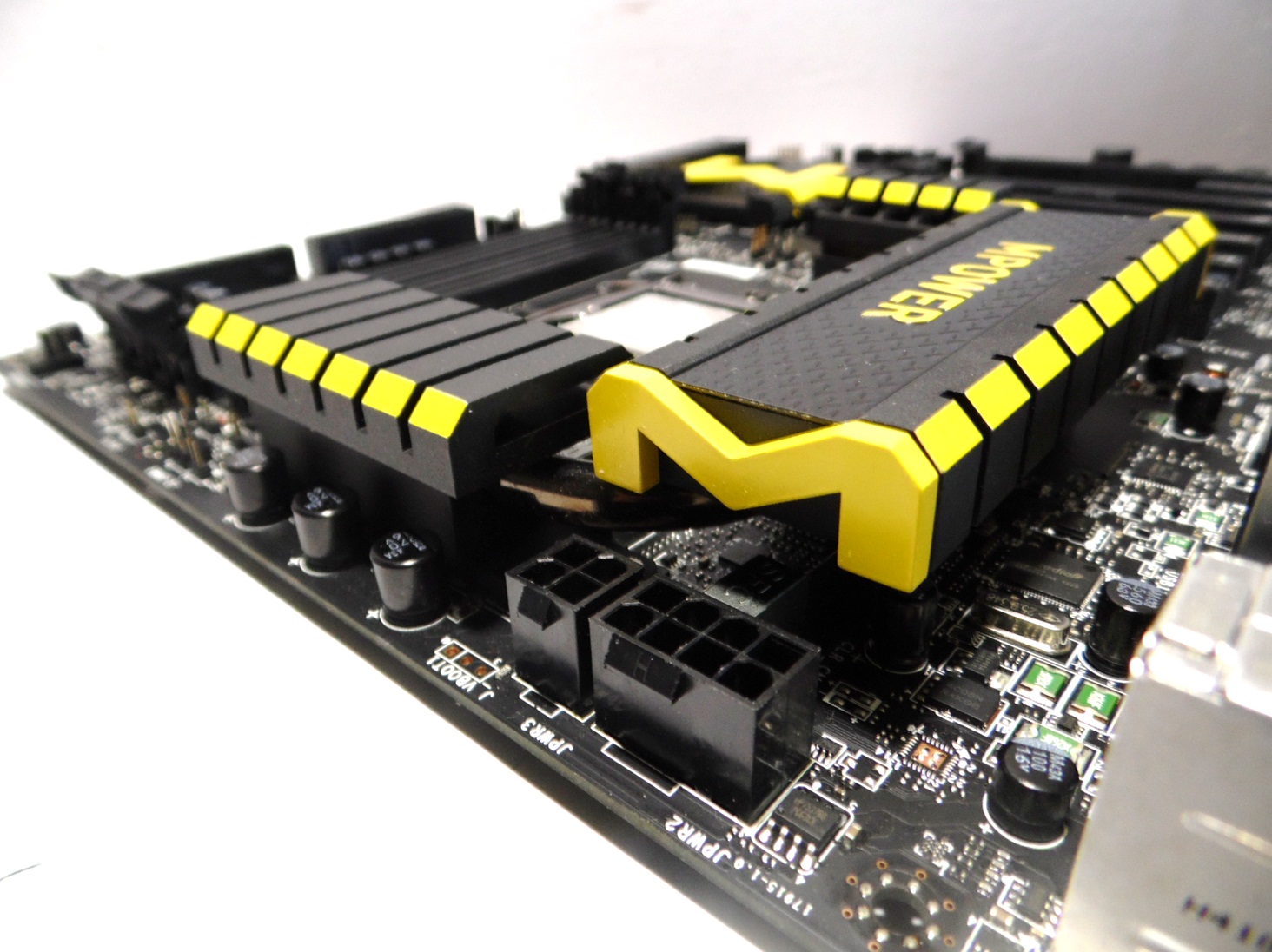

En el borde superior izquierdo encontramos los conectores para CPU, los que se dividen en dos, un conector de 8 pines + un conector de 4 pines, esto para energizar aún más el procesador cuando se está en una sesión de overclock extrema.
SAM_3337

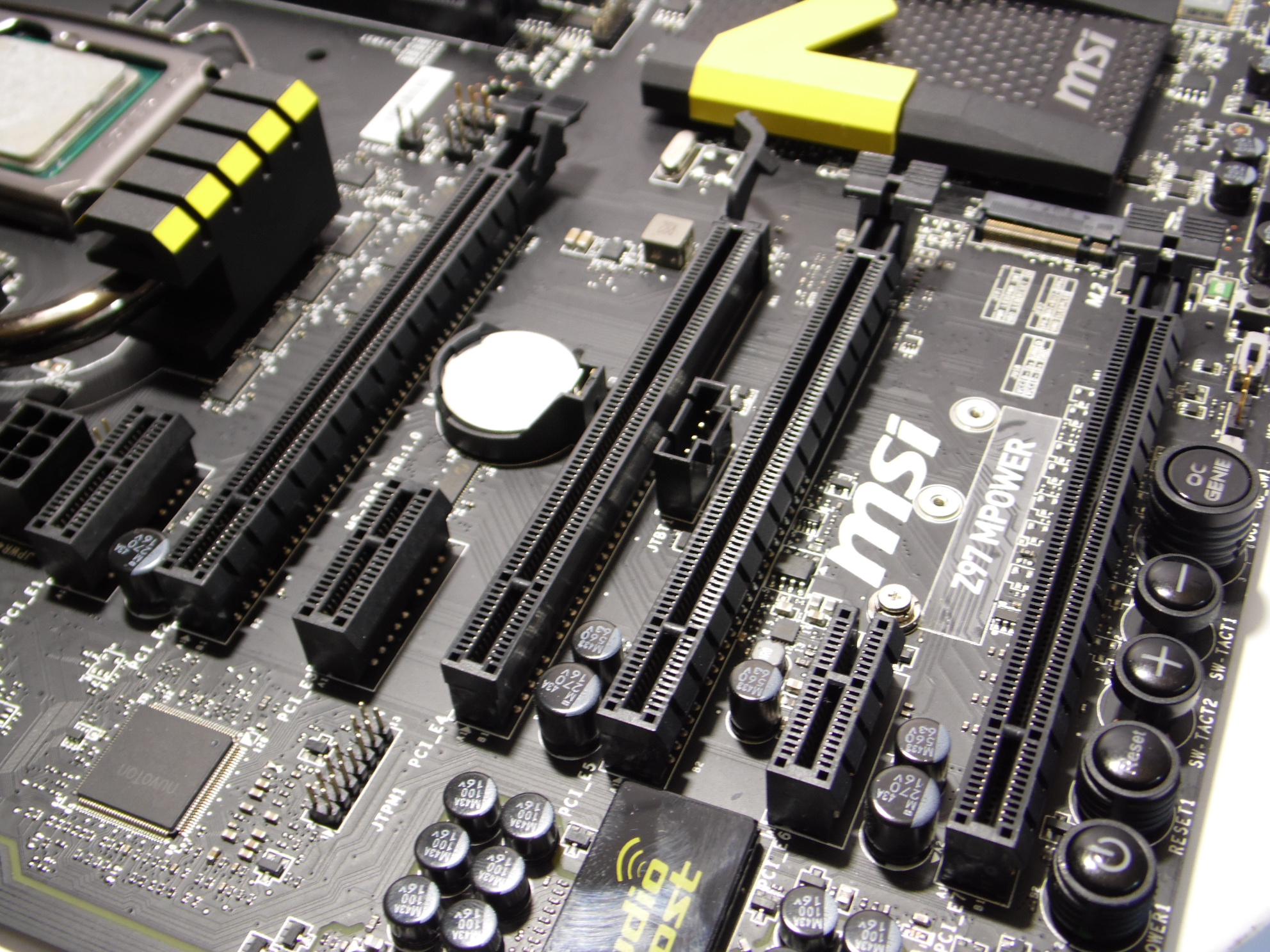

En la zona de slot de expansión podemos ver una serie de ranuras PCI-Express, las que nos permiten hacer 2 way SLI, 3 way CrossFire, además de esto se aprecian 3 ranuras PCI-E 1x y una 4ta ranura PCI-Express 2.0 la que solo funcionara a 4x (PCI-E4).
SAM_3338
Un conector ATX de 6 pines sobre las ranuras PCI-Express nos ofrecerá aún más energía para el desempeño óptimo de la placa madre frente a configuraciones multi-GPU.
SAM_3340

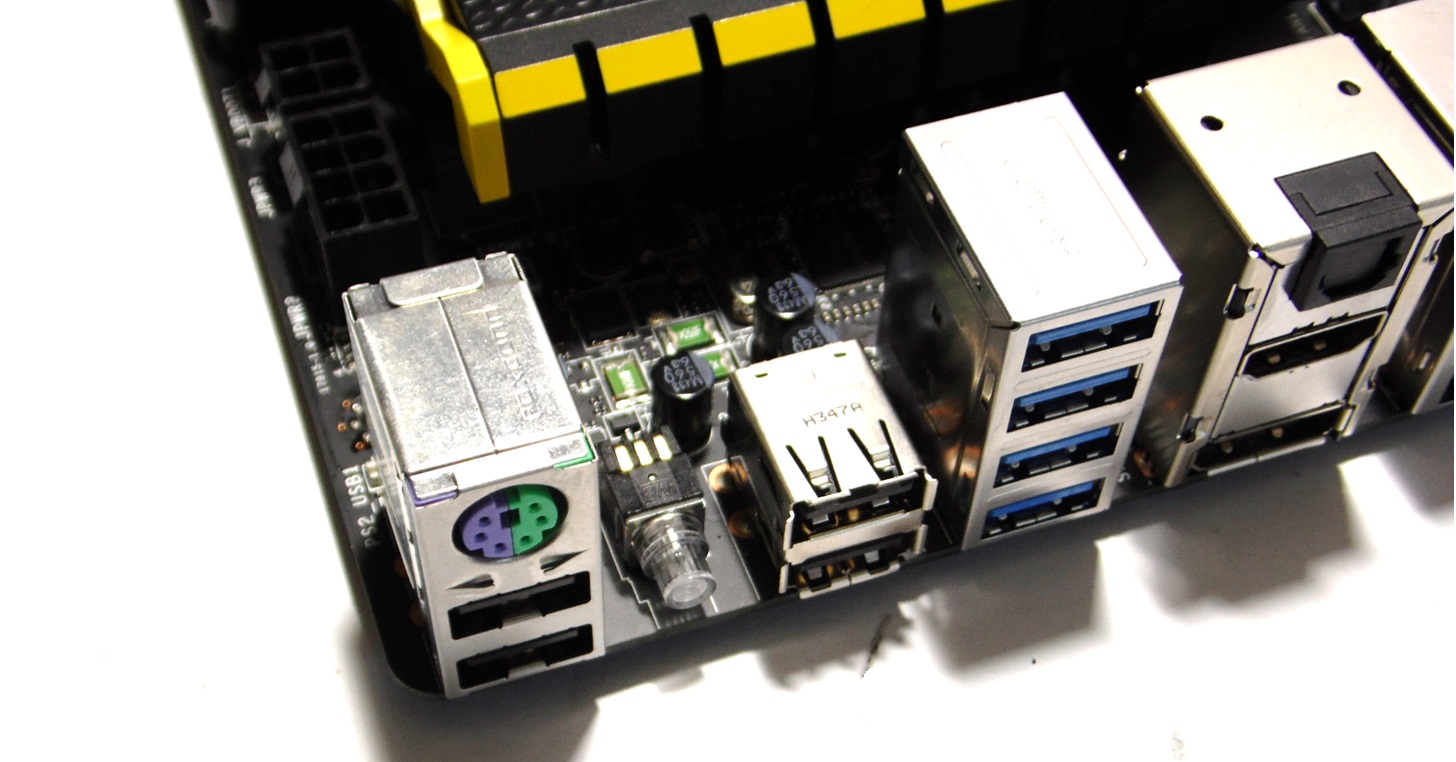

En el panel posterior, podemos encontrar el botón Clear CMOS, bastante particular, ofreciendo un poco de resistencia al presionar para así evitar accidentes.
SAM_3321

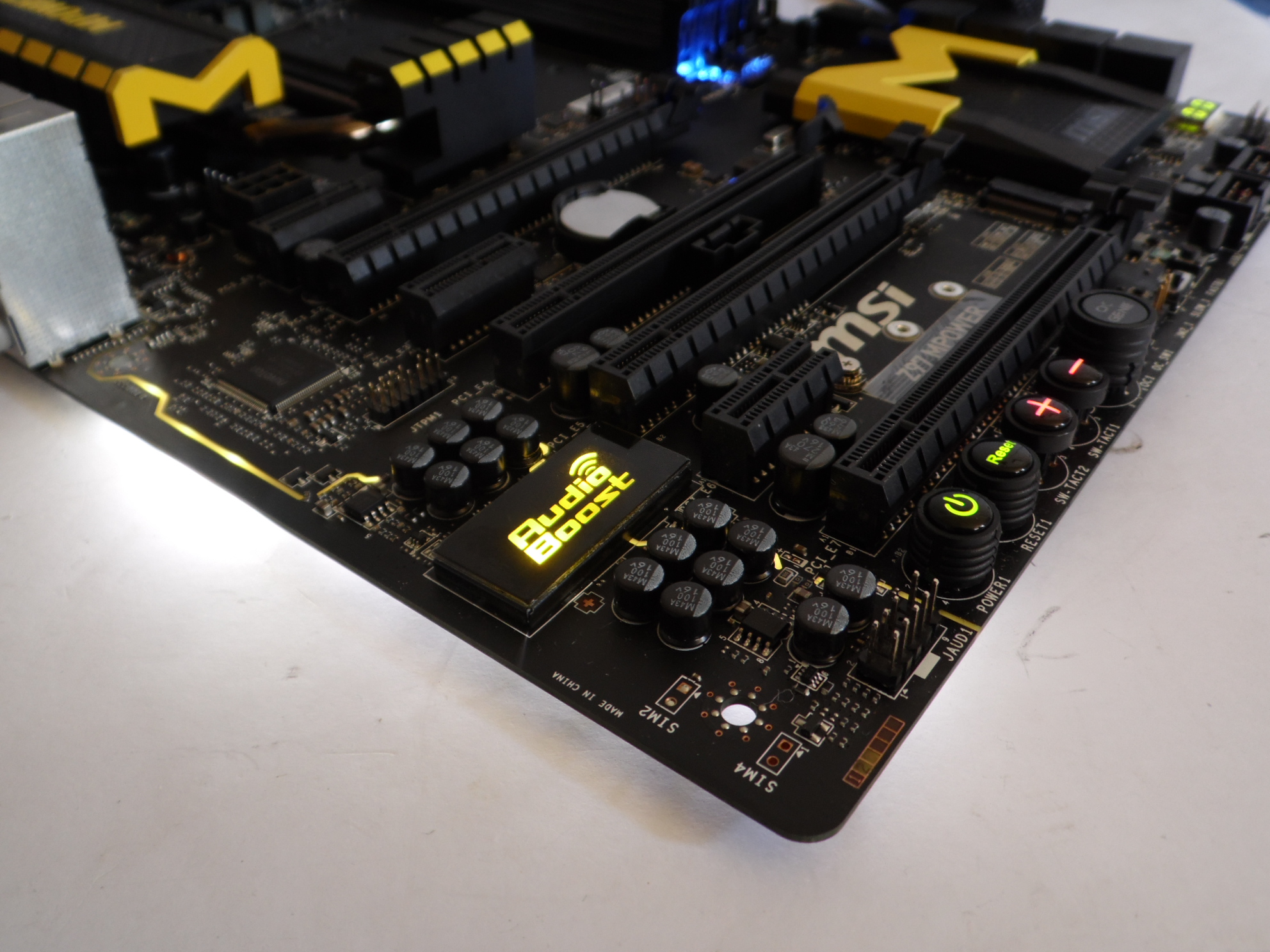

Al encender la MSI Z97 MPOWER, vemos como una serie de LEDs se encienden e iluminan el sistema Audio Boost de MSI, además de formar una línea amarilla que recorre el borde izquierdo de la placa madre, en el borde inferior se iluminan gran parte de los botones.
SAM_3272

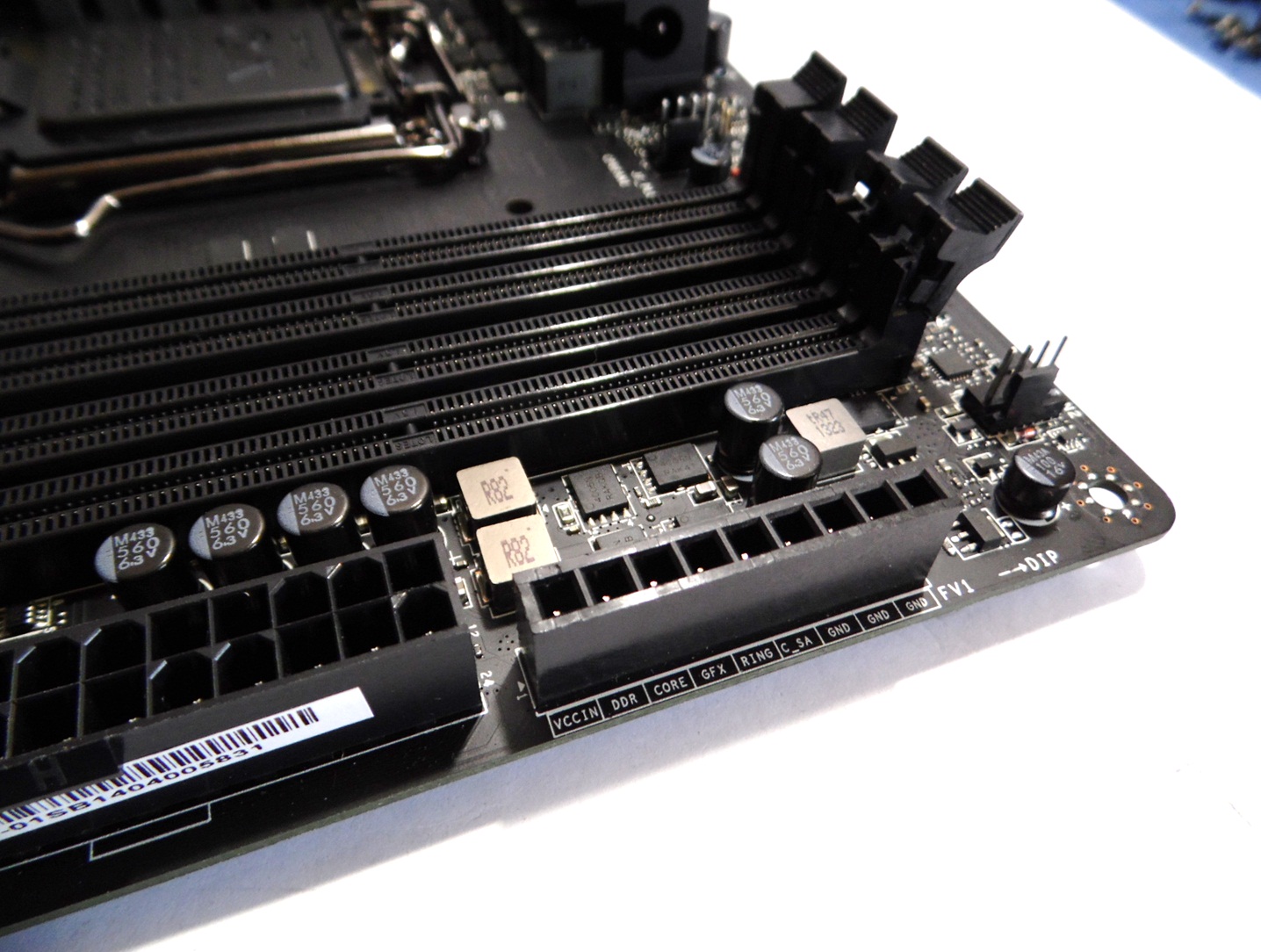

Como en ocasiones los valores registrados por la BIOS y/o programas que registran valores de voltaje sufren de ciertas diferencias o vdrop, la necesidad de tester que registren estos valores directamente son de gran utilidad, por lo que MSI implementa en la MSI Z97 MPOWER conectores que ayuden a registrar estos valores para sesiones de overclock extremo.





SAM_3331

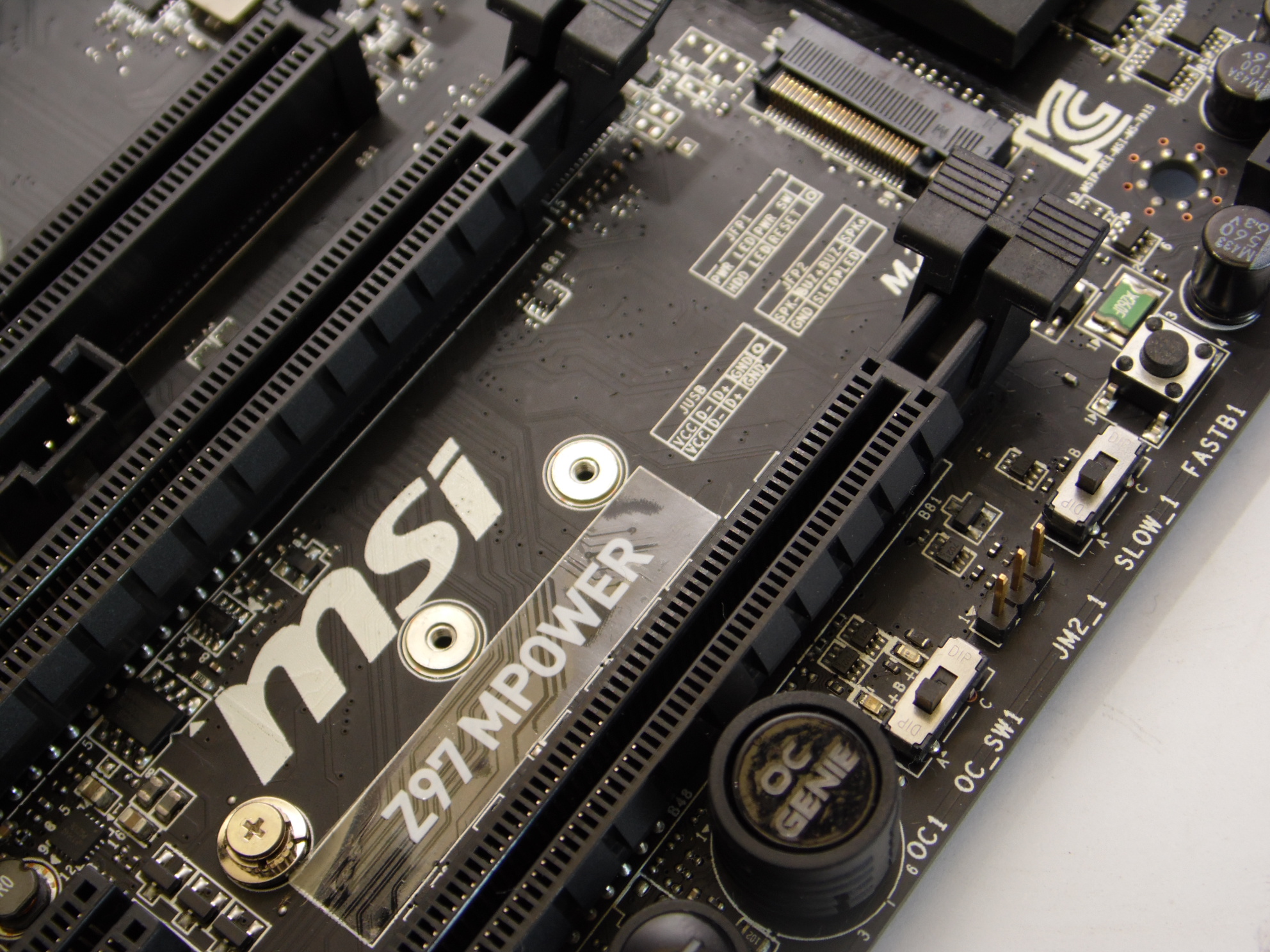

Entre los 2 últimos PCI-Express X16, se aloja el puerto M.2, para así dar soporte a esta nueva tecnología en SSD.
SAM_3350

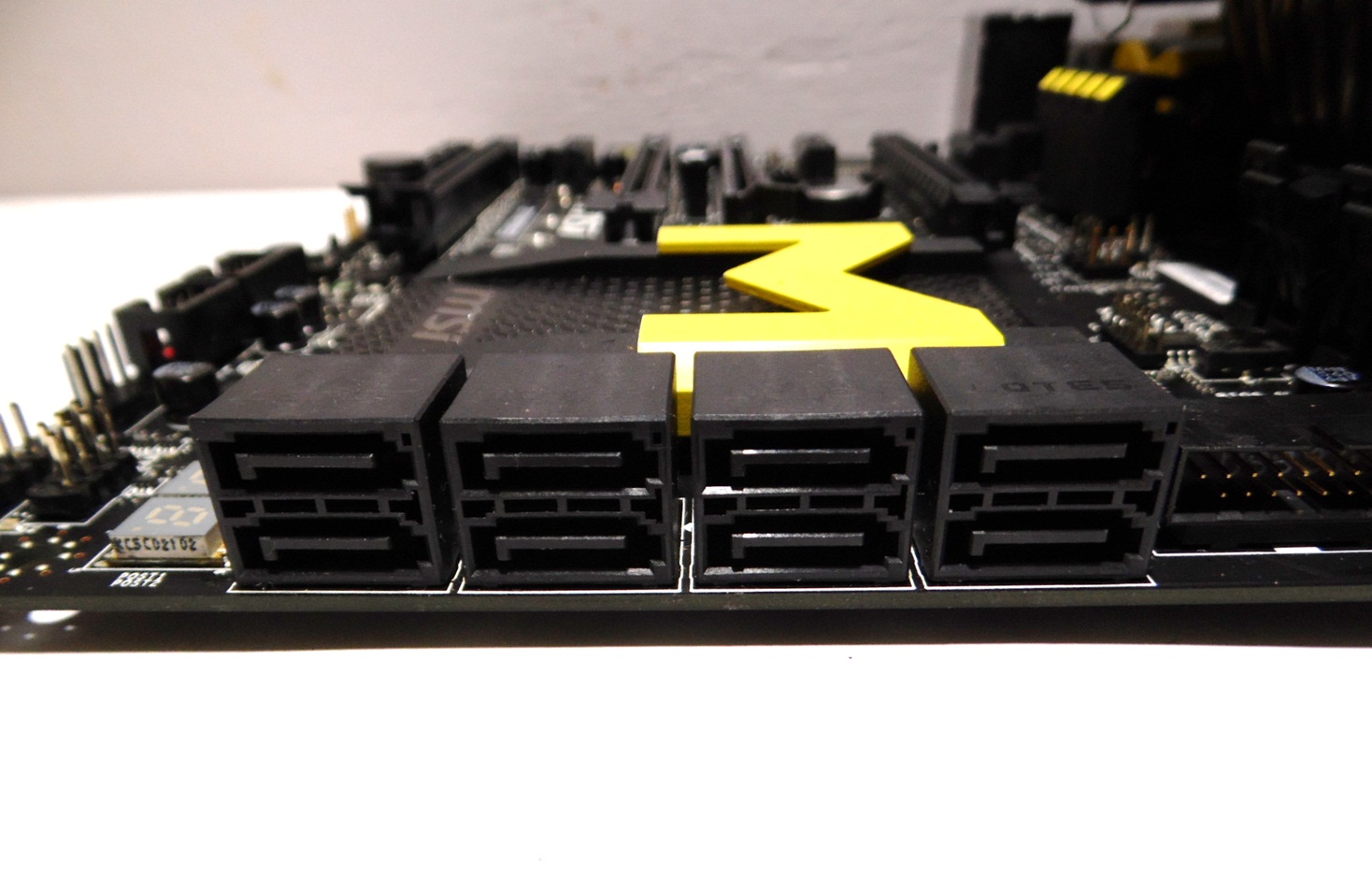

La MSI Z97 MPOWER, cuenta con 8 conectores SATA 3.0.



Plataforma de Pruebas y Metodología.

Plataforma de Pruebas.
Procesador- Intel Core I7 4770K
Refrigeración- Prolimatech Megashadow
- Cooler Master R4 x2
Placa Madre- MSI Z97 MPOWER
- ASUS Maximus VII Hero
- Gigabyte Z97X-UD5H
Memoria- G.Skill TridentX 2400 MHz 2x4Gb
Tarjeta de Video- Sapphire R9 290X Tri-X
Fuente de Poder- Seasonic X-1250
Almacenamiento- Toshiba THNSNC128GCSJ
Monitor- LG 32LD465
  • Las Pruebas fueron realizadas en Windows 7 Ultimate x64
  • El Driver utilizado en la tarjeta de video en las pruebas fue AMD Catalyst™ 14.6 RC.
  • Las resoluciones de las pruebas sintéticas son las predeterminadas por cada uno de los benchmarks.
  • Las resoluciones de las pruebas reales son de 1920×1080 con todos los gráficos al máximo disponibles en cada juego.

Pruebas 2D.

CIN15

FRITZ

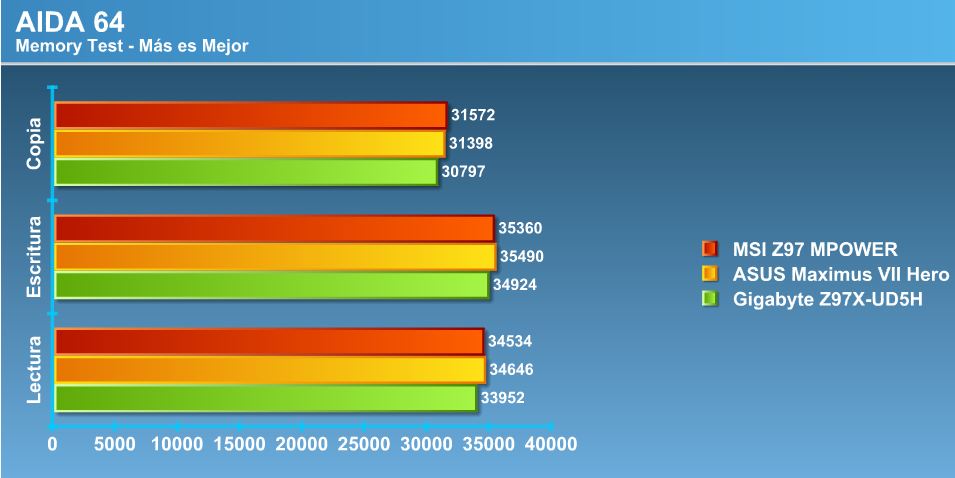

MEMTEST

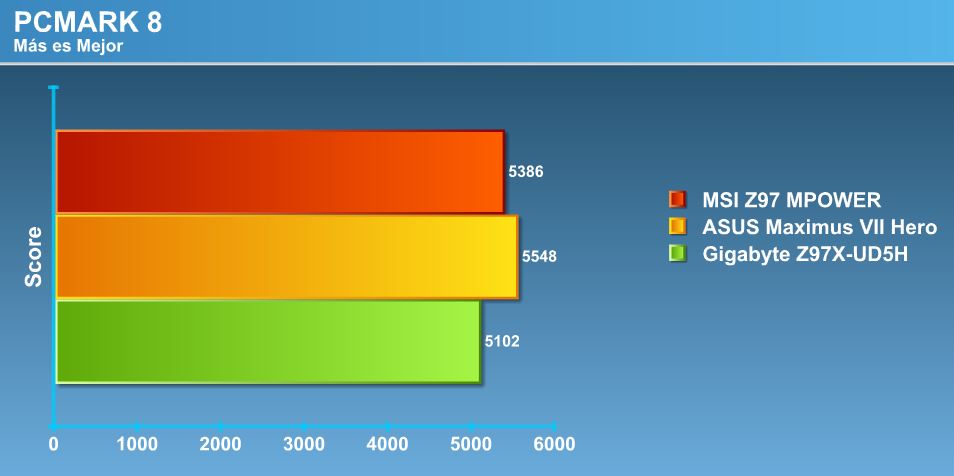

PC8

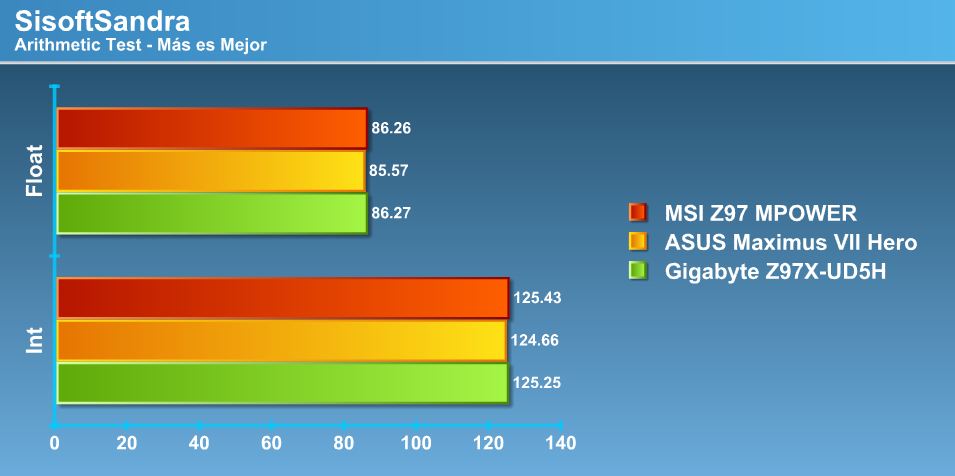

SIS ARITH

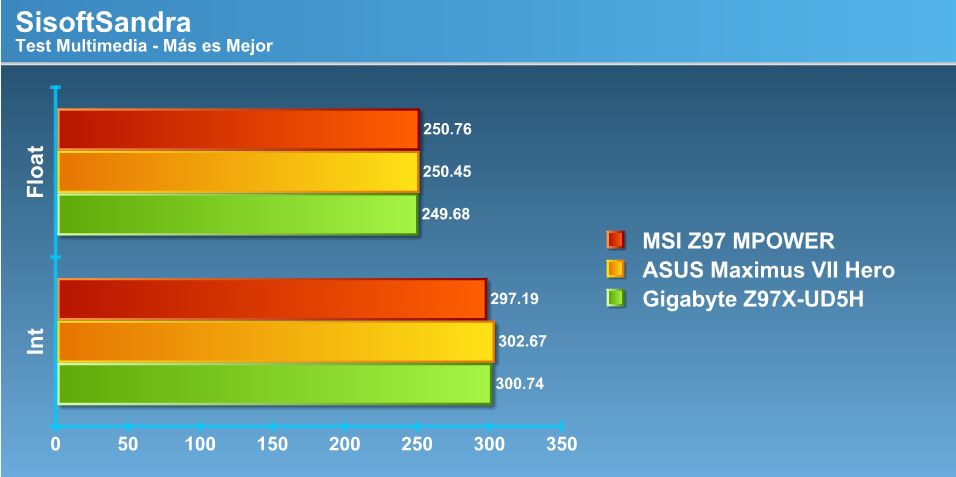

SISMULTI

SP32

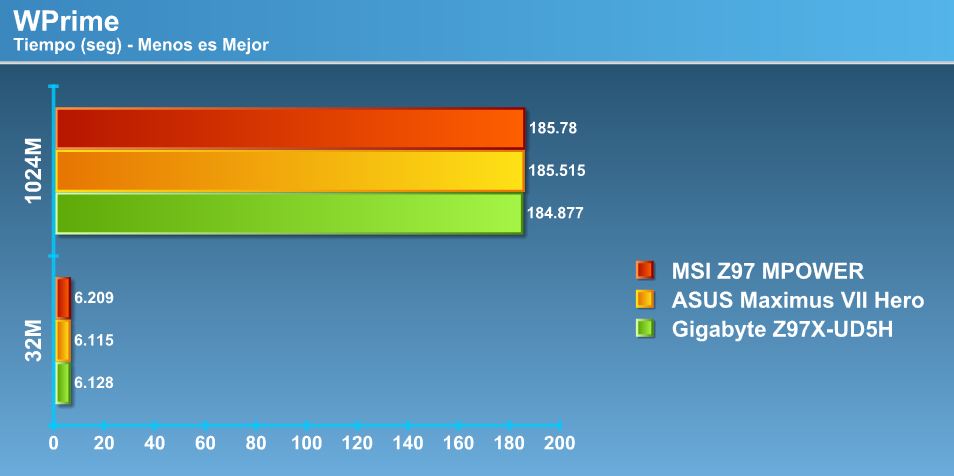

WPRIME

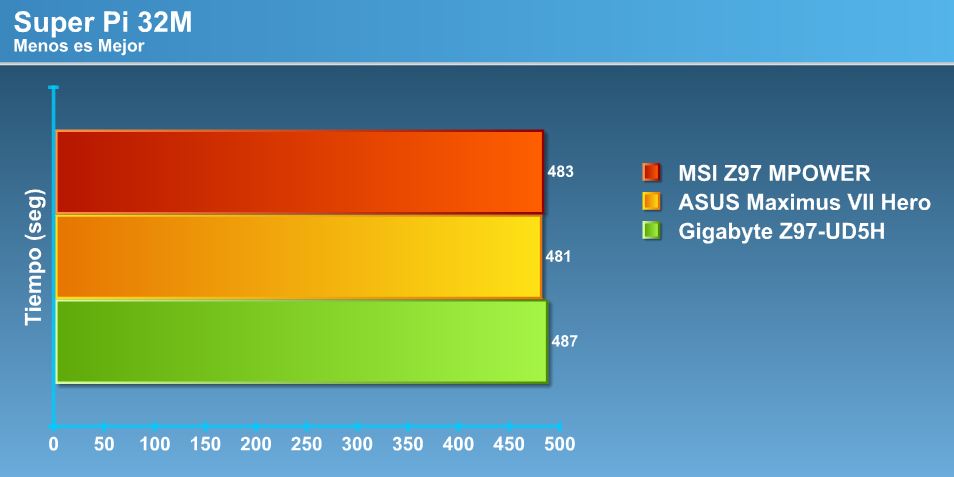

En las pruebas 2D la MSI Z97 MPOWER nos presenta un rendimiento bastante estrecho en comparación a sus competidoras, presentando ciertas diferencias en test específicos.

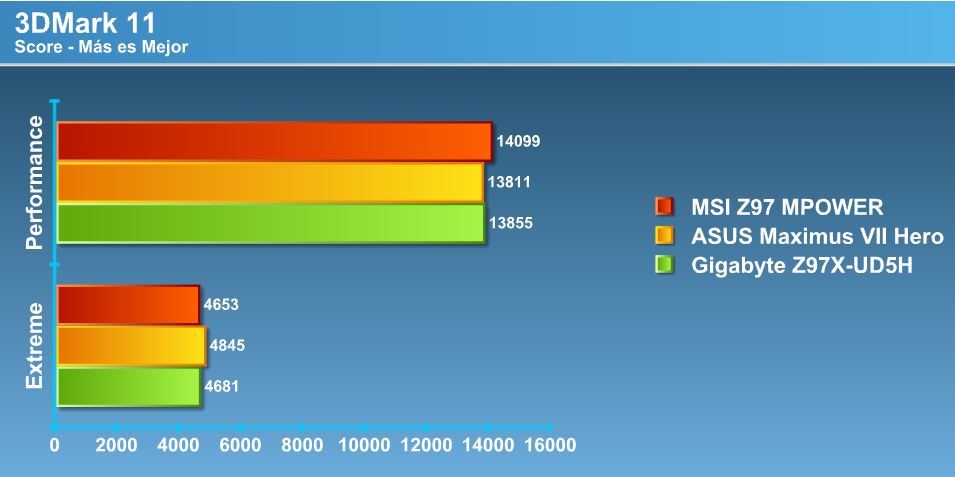

Pruebas 3D.

11

13

CIN15OPEN

UNI

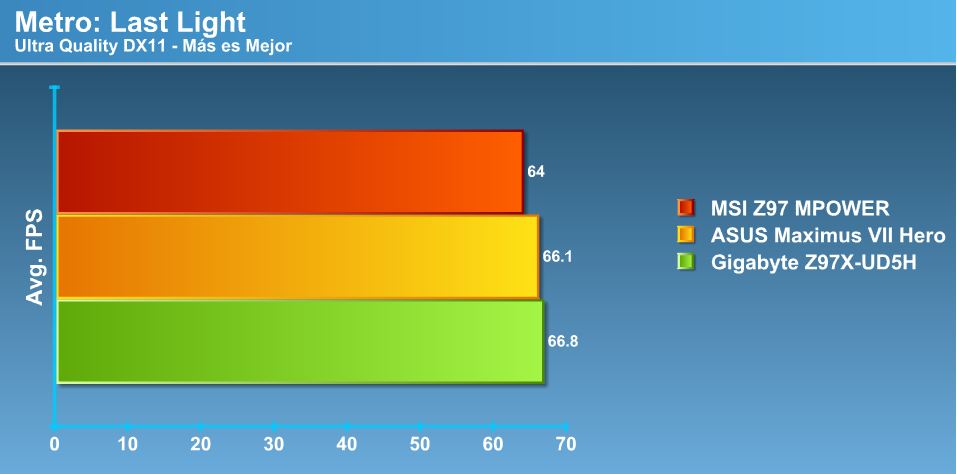

METRO

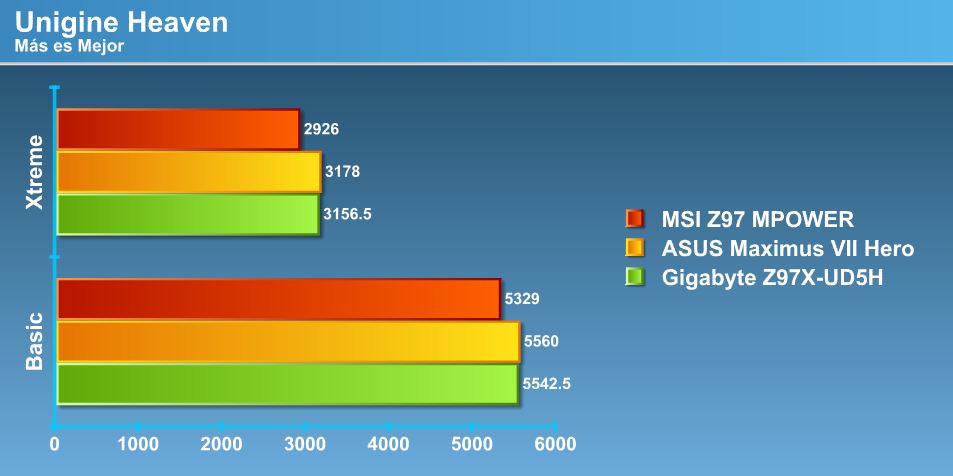

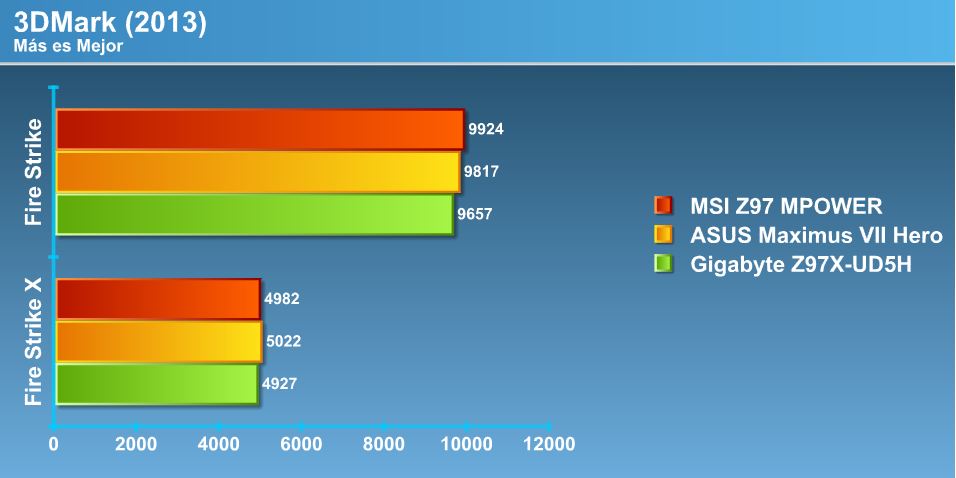

Asi como en los resultados de los test en 2D, los resultados arrojados en 3D no indican un mayor rendimiento frente a las placas madres en comparación.

Overclock y Bios.

Al pertenecer a un segmento con cualidades de overclocking avanzado, una sesión de overclock es mas que recomendable para demostrar todo su potencial. Aunque los 5098.81 MHz que se alcanzo a obtener con esta placa madre no es una frecuencia superior a lo que se logro obtener con otras placas madres con chipset Z97, si nos sorprendió el bajo voltaje que se requirió para llegar a esta frecuencia.

Captura



La BIOS de la MSI Z97 MPOWER, muestra un entorno amigable e intuitivo como primera impresión, para quienes no estén familiarizados con placas madres de gama media/alta, dejando todos sus parámetros bien definidos y de fácil acceso.

MSI_SnapShot

En la zona de overclock dentro de la BIOS, podemos apreciar una gran variedad de parámetros bien avanzados para overclockers experimentados, pero todo con información en el lado izquierdo que explica sobre los parámetros para quienes aún no dominan esta disciplina.

MSI_SnapShot_01

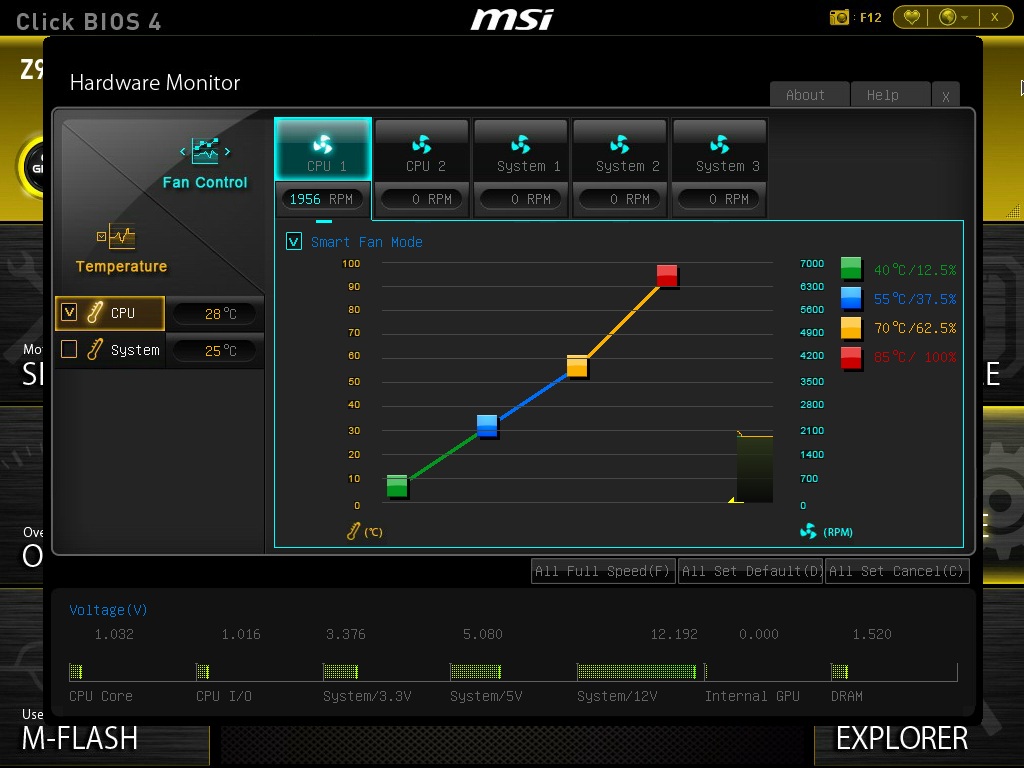

Un gráfico bastante amigable y detallado podemos encontrar en la opción “Hardware Monitor”, aquí vemos la velocidad de cada ventilador detalladamente y temperatura que posee el sistema y el procesador en tiempo real. La relación de las variables temperatura y velocidad nos permite ver el rendimiento de cada ventilador y concluir que ventilador es el más eficiente para cada zona de nuestra plataforma.

MSI_SnapShot_02

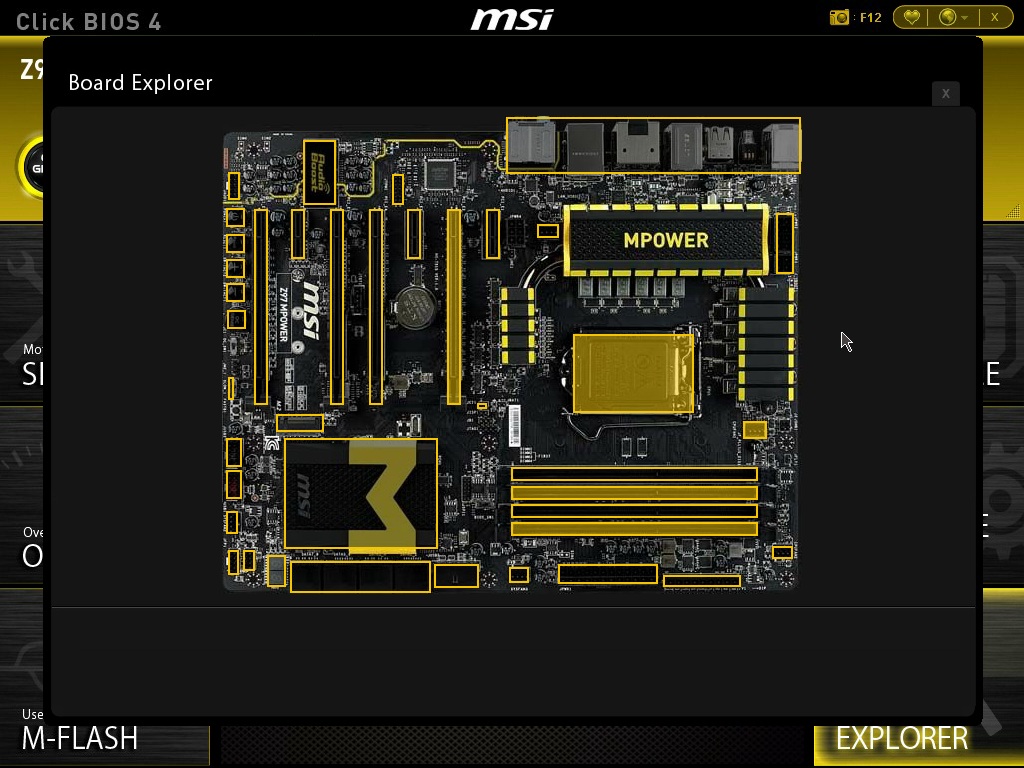

Una opción bastante útil es la “Board Explorer” que nos permite registrar que componente se encuentra activo y en donde dentro de la placa madre mediante la exploración de ella en una imagen.

MSI_SnapShot_03

Conclusión.

Una excelente placa madre, gran calidad de componentes y un estilo bastante llamativo. La MSI Z97 MPOWER entrega una gran sencillez en el overclock al poseer herramientas de fácil manejo y muy intuitivas, siendo un excelente producto para quienes empiezan a internarse en el mundo del overclock empezando con el bundle que posee la placa madre, el cual es bastante completo, inclusive se puede encontrar un manual de overclock para nuevos overclockers.

Aunque su destino final es a manos de overclockers, la MSI Z97 MPOWER se preocupa de imponer estilo y belleza, si bien muchos overclockers no ocupan sus plataformas dentro de gabinetes, este trabajo de MSI muestra su belleza tanto dentro como fuera de un gabinete.

En el overclock si nos dejó gusto a poco solo por su frecuencia alcanzada, aunque debemos considerar las cualidades propias que posee el procesador utilizado en la prueba, que limita mayoritariamente el nivel de overclock a obtener. El uso de bajo Vcore en el procesador es un factor de gran importancia en el transcurso de una sesión de overclock, permitiendo alcanzar mayores frecuencias y generar menos temperatura.

El valor de esta placa madre ronda los $175 dólares, un valor asequible para un producto que posee grandes cualidades y alta calidad. Esta placa madre compite con modelos de mayor valor por lo que podríamos estar frente a una placa madre que podría caracterizarse por su precio/rendimiento si consideramos todo el espectro de tecnologías y potencial que ofrece las MSI Z97 MPOWER.
