Review MSI 970 GAMING (AM3+)

DSC_0696

Preocupandose de los entusiastas y gamers mas fieles, MSI nos sigue deleitando con su familia “GAMING”. La familia “GAMING” de MSI la podemos encontrar tanto en placas madres como en tarjetas de video y ultimamente All-in-one, por lo que disponen de una serie de plataformas y/o componentes para este segmento tan popular.

MSI premia a gamers y entusiastas con productos con un potencial mayor a lo que rendimiento se refiere. El segmento al que apunta esta serie pretende compensar la gran cantidad de limitaciones que se pueden encontrar en placas madres básicas, como lo es el audio, red, etc.

Una de las tecnologías que podemos encontrar en la MSI 970 GAMING son:

emi

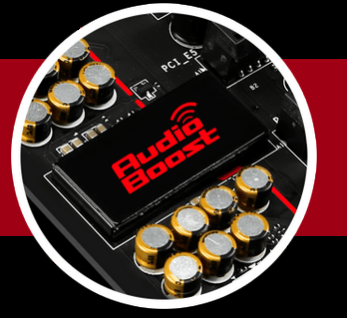

Para proteger el núcleo de audio de EMI (Interferencia Electromagnética) causada por otras tarjetas adicionales en el chip de audio, este se encuentra  protegido por una cubierta EMI de alta calidad con iluminación de fondo, en conjunto a una línea de LEDs que terminaran en los jacks de audio del panel posterior de la placa madre.







killer  La Plataforma Intelligent Networking Killer E2200 está construido para un máximo  rendimiento de red para juegos en línea y los medios de transmisión de alta calidad. Con Advanced Stream Detect ™, Killer E2200 detecta automáticamente y acelera el tráfico del juego por sobre el resto del tráfico de la red, entregando un rendimiento sin cortes en el juego o el famoso “lag”.









Especificaciones.

Especificaciones.
CPU • Supports AMD®FXTM/ Phenom™ II/ Athlon™ II and Sempron™ processors for the AM3/ AM3+ socket
Please refer to CPU Support for compatible CPU; the above description is for reference only.
FSB / Hyper Transport Bus HyperTransport 3.0 supporting speed up to 4.8GT/s
ChipsetAMD® 970 and SB950 Chipset
Main Memory• 4 x DDR3 memory slots supporting up to 32GB
• Supports DDR3 2133(OC)/ 1866/ 1600/ 1333/ 1066 MHz
• Dual channel memory architecture
Slots• 2 x PCIe 2.0 x16 slots
- PCI_E2 supports up to PCIe 2.0 x16 speed
- PCI_E4 supports up to PCIe 2.0 x8 speed
• 2 x PCIe 2.0 x1 slots
• 2 x PCI slots

Multi-GPU• Supports 2-Way AMD® CrossFire™ Technology*
• Supports 2-Way NVIDIA® SLI™ Technology*
* Supports Windows 7 and Windows 8/ 8.1.
On-Board SATA• AMD SB950 Chipset
- 6 x SATA 6Gb/s ports
- Supports RAID 0, RAID1, RAID5 and RAID 10
USB
• AMD® SB950 Chipset
- 14x USB 2.0 ports (8 ports on the back panel, 6 ports available through the internal USB 2.0 connectors)

• VIA VL806 Chipset
- 4 x USB 3.0 ports (2 ports on the back panel, 2 ports available through the internal USB 3.0 connector)*
* These USB 3.0 ports do not support M-Flash recovery function.
Audio • Realtek® ALC1150 Codec
- 7.1-Channel High Definition Audio
- Supports S/PDIF output
LAN • Killer E2205 Gigabit LAN controller*
- 1 x LAN port on the backpanel
* The Killer Network Manager is only available for Windows 7 and Windows 8/8.1 currently. The supported drivers for other operating systems would be available on the website if provided by vendor.
Internal I/O Connectors -1 x 24-pin ATX main power connector
-1 x 8-pin ATX 12V power connector
-6 x SATA 6Gb/s connectors
-3 x USB 2.0 connectors (supports additional 6 USB 2.0 ports)
-1 x USB 3.0 connector
-1 x 4-pin CPU fan connector
-2 x 4-pin system fan connectors
-2 x 3-pin system fan connectors
-1 x Front panel audio connector
-2 x System panel connectors
-1 x Chassis Intrusion connector
-1 x TPM module connector
-1 x Serial port connector
-1 x S/PDIF-Out connector
-1 x Clear CMOS jumper
-1 x Slow mode booting switch
Back Panel I/O Ports- 1 x PS/2 keyboard/ mouse combo port
- 8 x USB 2.0 ports
- 2 x USB 3.0 ports
- 1 x Optical S/PDIF-Out connector
- 1 x LAN (RJ45) port
- 6 x OFC audio jacks
BIOS• The motherboard BIOS provides "Plug & Play" BIOS which detects the peripheral devices and expansion cards of the board automatically.
• The motherboard provides a Desktop Management Interface(DMI) function which records your motherboard specifications.
Dimension12 in. x 9.6 in. (30.5 cm x 24.4 cm) ATX Form Factor
Precio$ 100 USD

Primera Mirada.

DSC_0619

DSC_0624

DSC_0622
Los accesorios que podemos encontrar en la MSI 970 GAMING, son los necesarios, I/O shield, 2 cables SATA, CD-drivers, manual, “door-hanger” y etiqueta de cables.



DSC_0582
MSI 970 GAMING posa para cámara, mostrando su combinación de colores bastante llamativa.



DSC_0584
Para entregar un producto más de la línea GAMING de MSI, agrega terminaciones más “customizadas” en sus disipadores, en este caso para el chipset que se encuentro en el centro de la placa madre.



DSC_0592
Así como en el disipador del chipset, también vemos este famoso dragón de MSI en el disipador de los mosfet, entregando más estilo a la placa madre.



DSC_0586
En el borde inferior derecho, vemos 3 par de conectores SATAs 3.



DSC_0593
Uno de los mayores atractivos de estos modelos GAMING de MSI es el sonido integrado, en esta oportunidad la MSI 970 GAMING trae abordo un chip Realtek® ALC1150 Códec de 7.1 canales, quizás no sea equivalente a una tarjeta de sonido dedicada pero tiene buenas prestaciones.



DSC_0590
En su área de expansión se pueden ver dos puertos PCI-Express uno de x16 y un segundo de x8, además de un anticuado puerto PCI que se niega a desaparecer, y dos puerto PCI-Express x1.



DSC_0602
Este pequeño switch ubicado entre los conectores SATAs y el conector ATX de 24 pines, nos permitirá disminuir la frecuencia cuando el sistema operativo este en “booteo”, para que así de esta forma tenga la oportunidad de cambiar los valores en las frecuencias, evitando cuelgues inesperados durante el inicio de su sistema.



DSC_0616
Este pequeño chip Killer E2205 Gigabit LAN, es el responsable de proveer a la MSI 970 GAMING la posibilidad de entregar un rendimiento de red superior a los que comúnmente se ven en las placas madres.



DSC_0600
4 slot de memorias RAM negros, con activación del dual channel intercalado (1-3 y 2-4)



DSC_0604
En el socket de la MSI 970 GAMING, podemos ver un excelente espacio entre los módulos de memorias y el socket, esto nos dará la posibilidad de no preocuparnos por disipadores de grandes dimensiones que puedan ocasionar un problema en nuestras memorias RAM.



DSC_0597
En el panel frontal vemos, un jack de audio 7.1 canales, un jack RJ-45, 8 USBs 2.0 y 2 USB 3.0 (azules), un Optical S/PDIF-Out y un infaltable pero aún necesario PS/2.



DSC_0634
En las características exóticas de la MSI 970 GAMING, una de las más relevante es esta serie de LEDs ubicados posterior a la placa madre que por una línea traslucida nos deleita con esta luz roja bastante llamativa.



DSC_0646
El uso de una tarjeta de video en el segundo slot PCI-Express para una tarjeta de video doble slot, nos reduce el espacio para acceder a pines ubicados en esa zona (panel frontal, USB, audio, etc).



DSC_0609
Quitando los disipadores, podemos ver una gran cantidad de fases de poder, en total 8 fases de poder junto a una gran cantidad de mosfet.



DSC_0610

Plataforma de Pruebas y Metodología.

Plataforma de Pruebas.
Procesador- AMD FX-8320E
- Intel Core I7 4770K
- Intel Core I7 5930K
Refrigeración- Prolimatech Megashadow
- Prolimatech Ultra Sleek Vortex 12
Placa Madre- MSI 970 GAMING
- GIGABYTE Z97X-UD5H
- GIGABYTE X99-UD7 WIFI
Memorias- G.Skill Ripjaws 2400MHz 2x4Gb
- G.Skill Ripjaws 4 2666MHz 4x4Gb
Tarjeta de Video- AMD R9 295X2 8GB
Fuente de Poder- Seasonic X-1250
Almacenamiento- Corsair Force LX 256GB
Monitor- LG 32LD465

La metodología utilizada en esta revisión fueron las siguientes:

  • Las pruebas fueron realizadas en un ambiente con temperatura de 25ºC aproximadamente.
  • La plataforma fue utilizada sin gabinete.
  • Los drivers utilizados para las tarjetas gráficas AMD fueron : AMD Catalyst™ Omega (14.12) WHQL.
  • Las resoluciones de las pruebas sintéticas son las predeterminadas por cada uno de los benchmarks.
  • Las resoluciones de las pruebas reales son de 1920×1080 con todos los gráficos al máximo disponibles en cada juego.
  • La frecuencia de las memorias pese a ser de 2400 MHz en sus valores de fábrica, por limitación fueron utilizadas a 2133 MHz.

DSC_0663

Pruebas 2D.

CINE15

ARITH

MULTI

FRITZ

PC8

SP32

WP

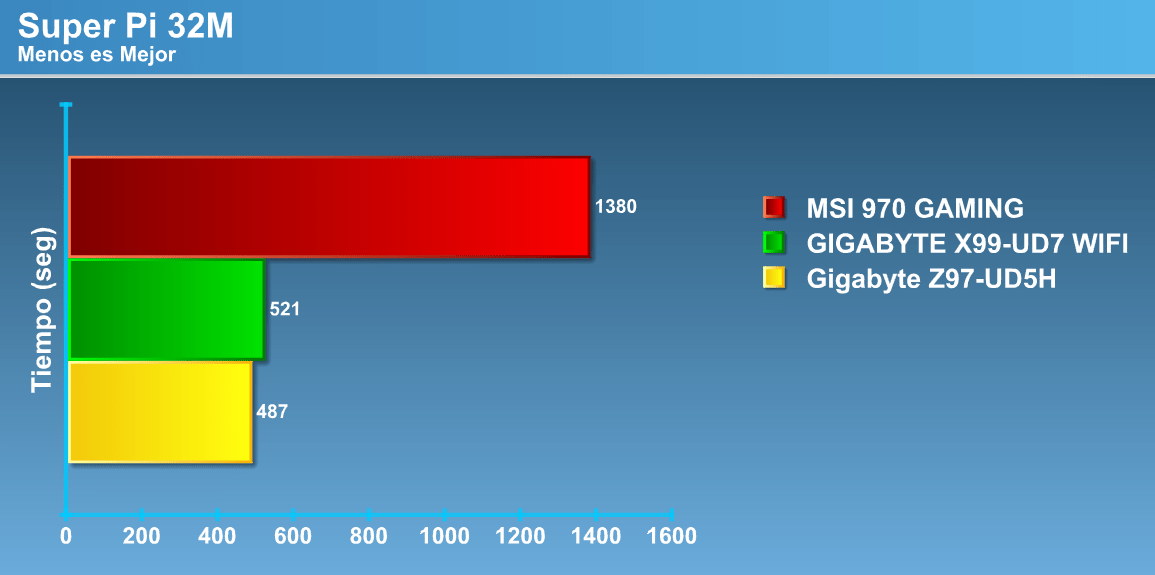

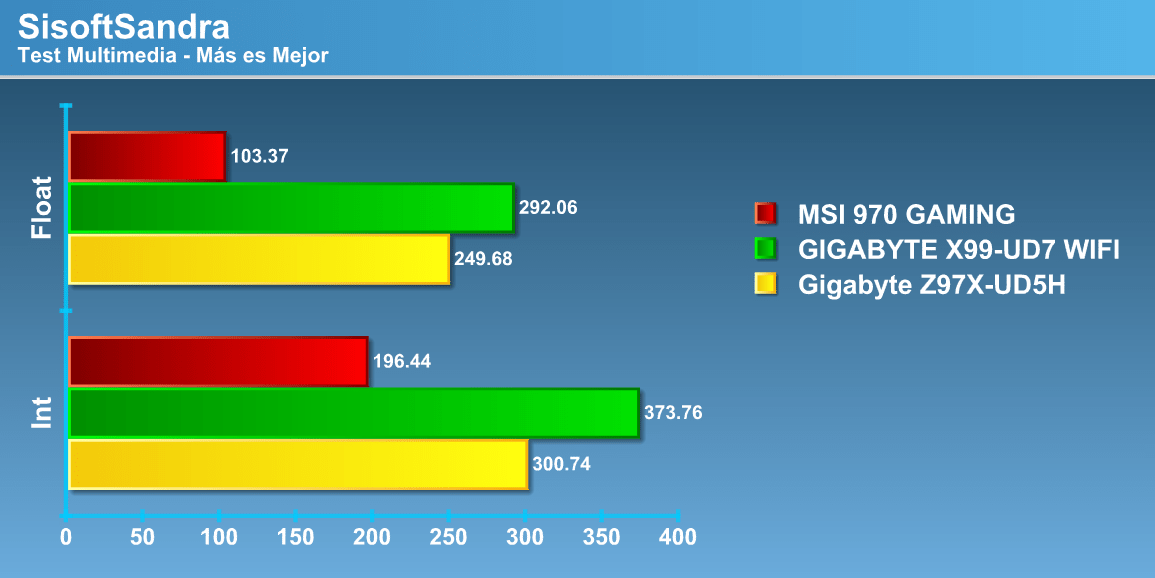

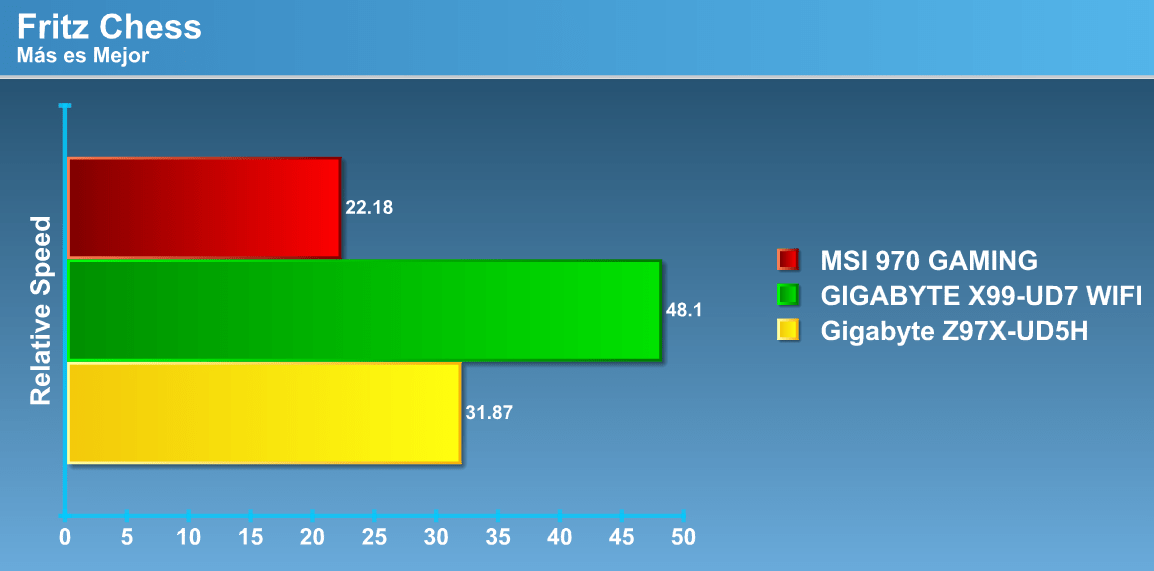

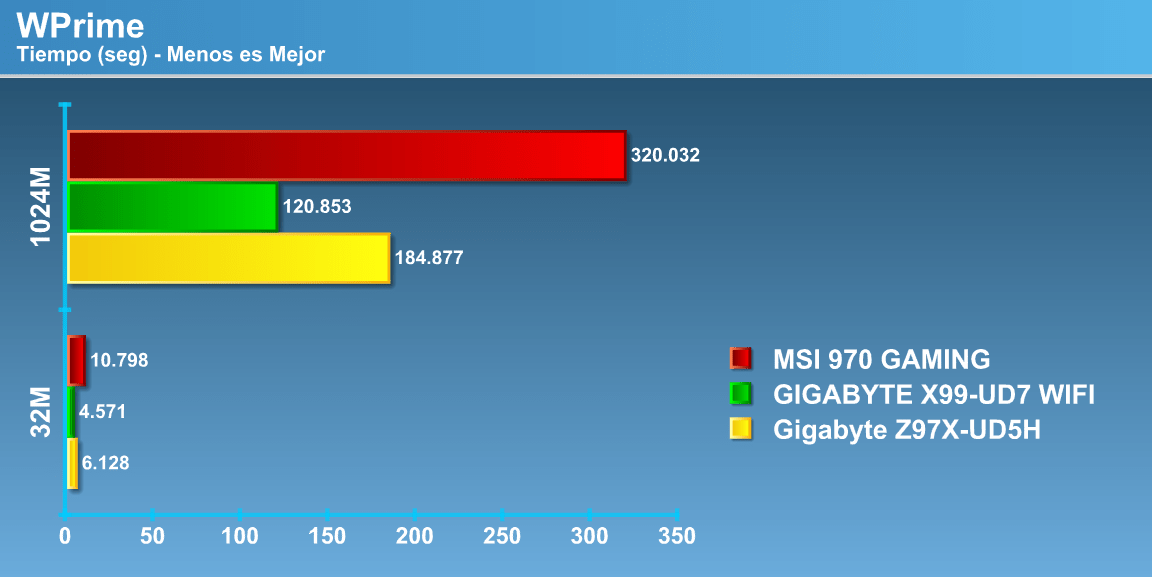

La diferencia entre el I7 4770K y el FX-8320E es abismante, aunque el FX-8320E no es el más indicado para competir con este. Una plataforma AMD de similares características pese a no obtener un rendimiento como el que se puede alcanzar en la competencia es lo suficiente como para ser utilizando en la mayoría de los programas y/o aplicaciones que hoy en día se utilizan, todo esto a un precio bastante reducido que la competencia, el fuerte de lo que nos entrega el lado verde en lo que a procesadores se refiere.

Pruebas 3D.

3D13

3d11

metro

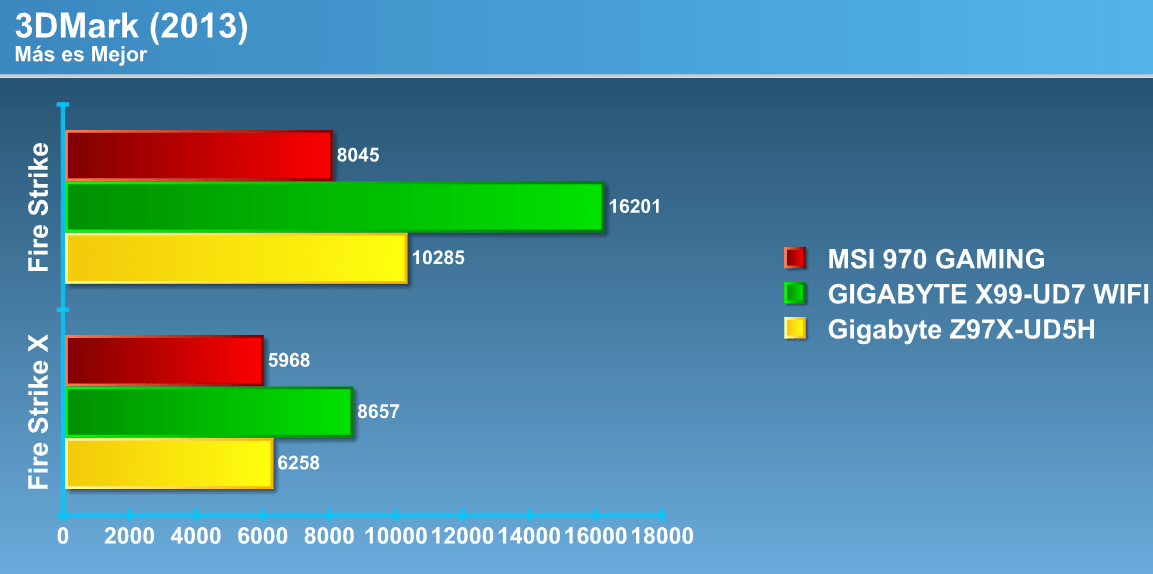

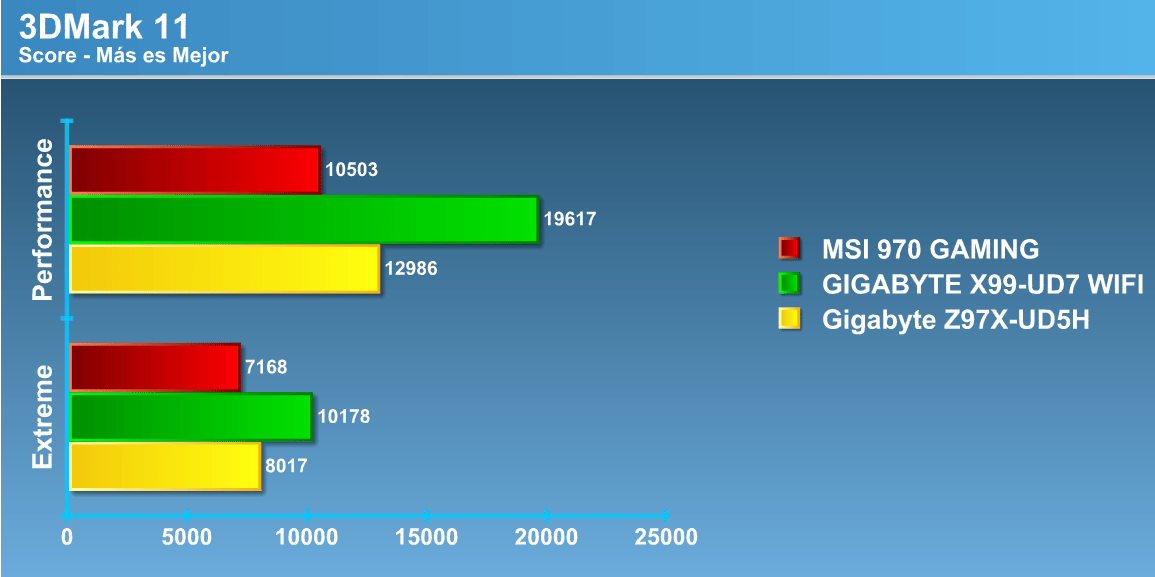

A diferencia de lo observado en las pruebas 2D, el resultado de las pruebas 3D entrega una diferencia mas acotada entre el 4770K y el FX-8320E utilizado en las pruebas. Vemos que AMD ofrece en sus procesadores octa-core es un rendimiento casi comparable a un Intel Core I7 4770K a mucho menor precio.

BIOS.

MSI cada vez saca más provecho de las BIOS UEFI, incorporando en ellas más opciones y herramientas para entregar al usuario mayor información y control de su hardware.

La facilidad y lo amigable de las BIOS UEFI hace de estas BIOS herramientas de gran utilidad no solo de usuarios con conocimientos previos en hardware, sino que también para quienes comienzan a interiorizarse en esto.



MSI_SnapShot

Como parte del alma de las series no convencionales de placas madres, el apartado de overclock es un menú infaltable, en este caso, la MSI 970 GAMING nos muestra un menú de overclock bastante amplio, con una serie de opciones que nos permitirá afinar nuestro aumento de rendimiento para entregar estabilidad.

Opciones como “Adjust CPU FSB Frecuency” y “Adjust CPU Ratio” serán una de las opciones vitales en el overclock, permitiendo ajustar tanto la frecuencia base como el multiplicador del procesador.

MSI_SnapShot_00

Entre una de las herramientas que podemos encontrar dentro de la BIOS de la MSI 970 GAMING, es un avanzado “Hardware Monitor”, entregando la información de temperaturas y velocidades de ventiladores a través de una grafico bastante sencillo de interpretar, además de esto permite ajustar velocidad y crear un modo de refrigeración ocupando las variables temperatura/velocidad (RPM) de los ventiladores.

MSI_SnapShot_01

Otra de las herramientas que nos proporciona MSI dentro de sus BIOS UEFI es la “Borad Explorer”, un modo didáctico de informar al usuario los dispositivos conectados actualmente en la placa madre, ya sea componentes internos (Tarjeta de video, procesador, etc), como también dispositivos USB conectados en ella.

MSI_SnapShot

Overclock.

MSI posee ciertas familias dentro de sus modelos para identificar a sus ejemplares con potencial en overclock, como lo son los modelos OC series. Para las plataformas AMD, ejemplares de la familia OC series no existen hasta el momento por lo que los modelos mas apropiados para esta disciplina son los modelos GAMING, como lo es la MSI 970 GAMING.

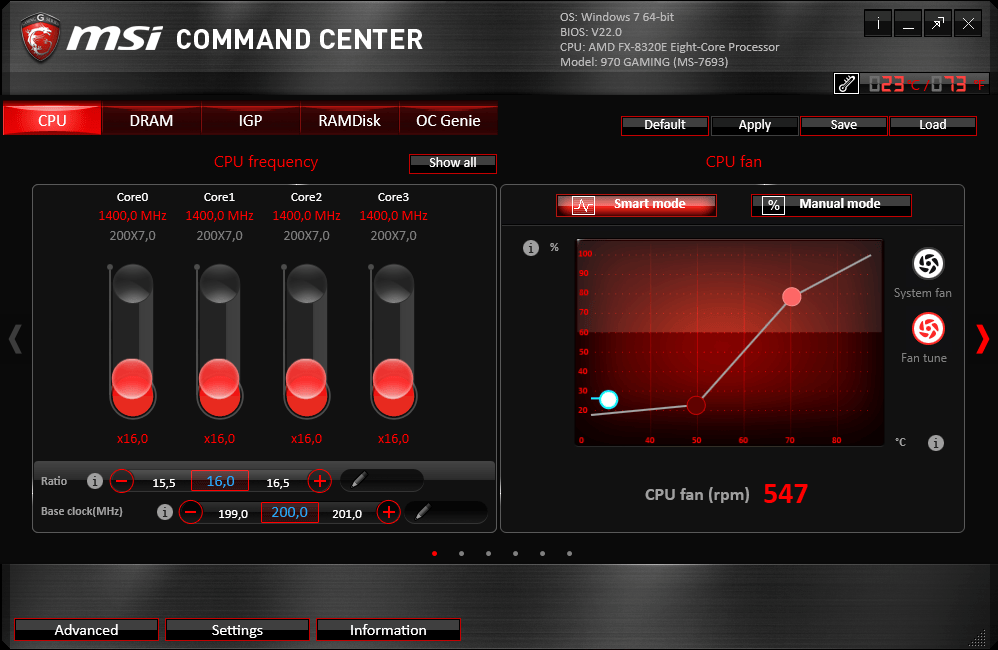

MSI entrega para los usuarios inexpertos el “Command Center”, un software pque ayuda a estos usuarios para aumentar el rendimiento de sus componentes mediante overclock utilizando una placa madre MSI.

coman1

En esta oportunidad utilizando un AMD FX-8320E de una frecuencia base de 3.2 GHz y “overclockeado” a 4.5 GHz (Utilizando BIOS). Veamos qué resultados obtenemos con este incremento en la frecuencia.

3D13OC

CIN15OC

METROOC

WPOC

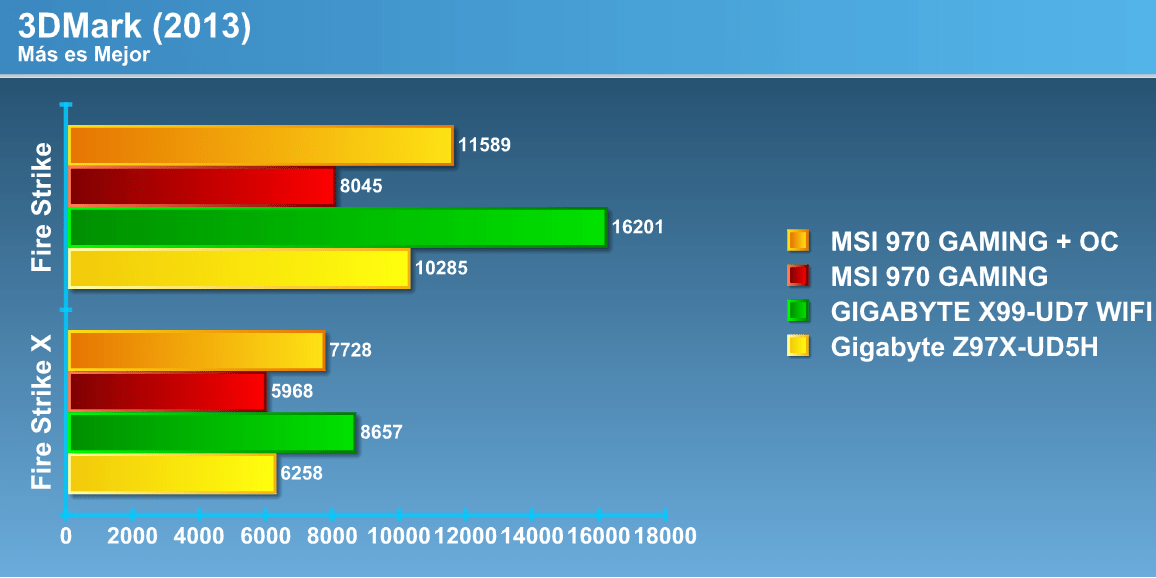

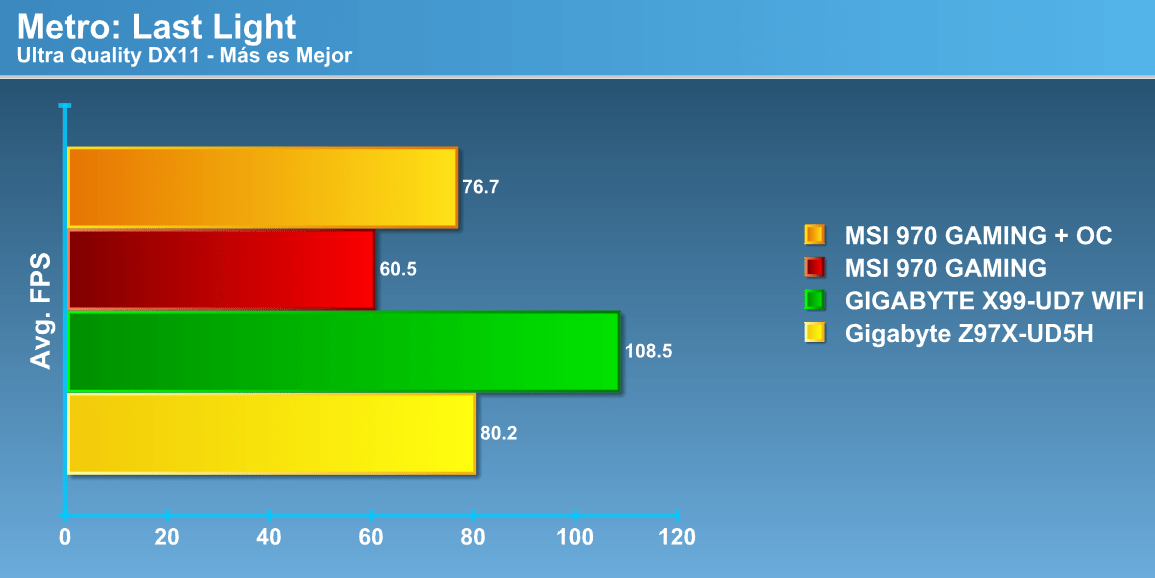

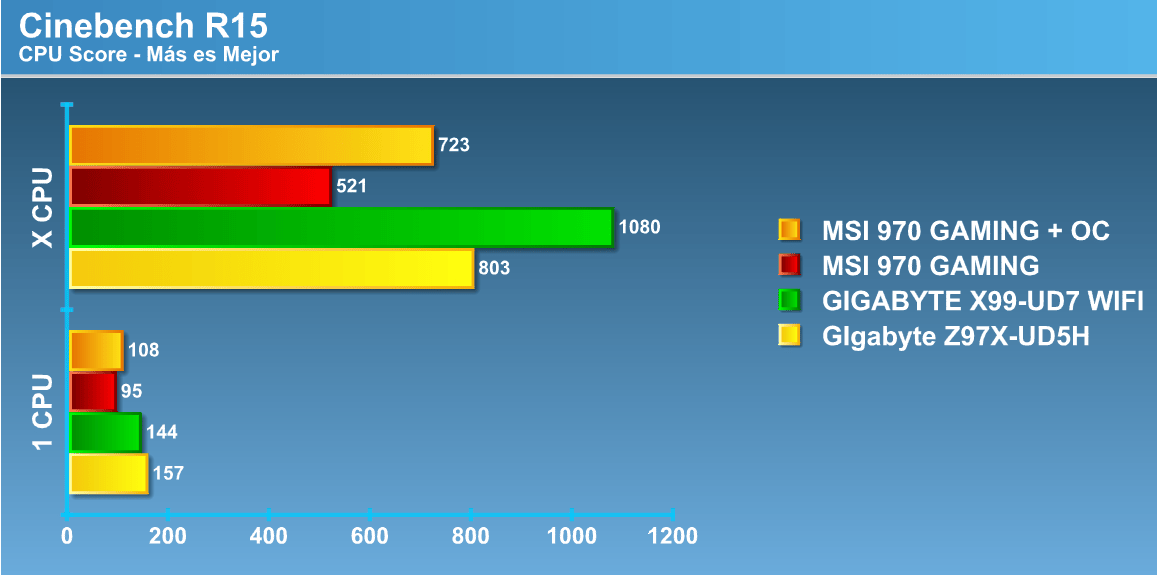

El incremento del rendimiento al aumentar la frecuencia del procesador es sin duda impresionante. Cabe destacar que la estabilidad que entrega la placa madre en bajo esta frecuencia es bastante aceptable, no se aprecia ninguna anomalía en su funcionamiento durante el transcurso de las pruebas realizadas. Se ve que en las pruebas 3D encontramos un factor bastante conocido llamado “cuello de botella”, siendo este factor apreciable fácilmente al entregar un rendimiento bastante alto vs a su frecuencia stock en las pruebas 3D que se realizaron.

Conclusión.

La MSI 970 GAMING, posee cualidades bastante atractivas esteticamente, un enfoque exitoso para el segmento gamer que busca un equilibrio entre rendimiento y belleza por parte de MSI.

Esta placa madre si bien no posee el chipset tope de línea de AMD, MSI saca de este todo su potencial integrandola en una placa madre con aires de un segmento tope de línea.

La estética y rendimiento que nos brinda este ejemplar de la serie GAMING de MSI para AMD resulta ser un ejemplar de grandes cualidades que apunta sin duda alguna efectivamente a usuarios gamers, el uso de elementos como el Killer E2205 Gigabit LAN y el Realtek® ALC1150 Codec sobresalen como los elementas más importantes dentro de la placa madre, además del uso de recubrimiento de oro extra al que ya normalmente se ven en los conectores de sonido y USB.

La posibilidad de que la placa posea un margen de overclock bastante aceptable para el rango en el que se encuentra este modelo de MSI, es de gran utilidad para quienes desean obtener una cuota de rendimiento extra en sus procesadores, reduciendo aún más la diferencia de rendimiento que hay con la competencia.

Uno de los aspectos negativos de la MSI 970 GAMING, es el excesivo aumento de temperatura tanto del chipset como de los mosfet, en ocasiones puede ser tan alto que los disipadores de las zonas mencionadas pueden dar una sensación desagradable de alta temperatura al tacto.

Otro aspecto negativo es lo reducido de sus conectores USB 3.0 en su panel posterior, la disponibilidad de solo 2 entradas USB en esta zona es bastante pobre considerando lo avanzado que se encuentra el mercado a lo que dispositivos USB 3.0 se refiere.

El valor de esta placa madre ronda los $ 90.000 pesos, precio no tan elevado considerando las ventajas que encontramos en ella. Si sumamos el valor de esta placa madre al de un procesador octa-core de AMD nos da como total alrededor de $ 250.000 pesos igualando el valor al de un procesador I7 de Intel sin placa madre.
