Review: Gigabyte Z77X-UP7

Categorías: Sin categoría



Último review de Noviembre y nuevamente de la mano de nuestros amigos de Gigabyte que que nos presentan una de las pocas placas madres completamente diseñadas para el Overclock. Armada con 37 fases de poder (algo poca veces visto), les presentamos a la Gigabyte GA-Z77X-UP7 aquí en exclusiva para Latino América de la mano de MadBoxpc.

 Especificaciones.



Veamos que incluye esta placa y que tecnologías soporta.

CPU*Support for:
- Intel® Core™ i7 processors
- Intel® Core™ i5 processors
- Intel® Core™ i3 processors
- Intel® Pentium® processors
- Intel® Celeron® processors in the LGA1155 package
Chipset- Intel® Z77 Express Chipset
- PLX 8747 PCI-E 3.0 bridge chip
Memory* 4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Dual channel memory architecture
* Support for DDR3 2400+(OC)/1600/1333/1066 MHz memory modules
* Support for non-ECC memory modules
* Support for Extreme Memory Profile (XMP) memory modules
Audio* Realtek ALC898 codec
* High Definition Audio
* 2/4/5.1/7.1-channel
LAN* 1 x Intel GbE LAN chip (10/100/1000 Mbit)
* 1 x Atheros GbE LAN chip (10/100/1000 Mbit)
Expansion Slots* 5 x PCI Express 3.0 x16 slot, running at x16 / 8x
* 2 x PCI Express 2.0 x1 slots
Multi-Graphics Technology* Support for 4-Way/3-Way/2-Way AMD CrossFireX™/NVIDIA SLI technology
Storage Interface* Chipset:
- 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1)
- 4 x SATA 3Gb/s connectors (SATA2 2~5)
- 1 x mSATA connector
- Support for RAID 0, RAID 1, RAID 5, and RAID 10

* 2 x Marvell 88SE9172 chips:
- 4 x SATA 6Gb/s connectors (GSATA3 8)
- Support for RAID 0 and RAID 1
USB* Chipset:
- Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
- Up to 4 USB 2.0/1.1 ports (available through the internal USB headers)

* VIA VL800 chip:
- Up to 4 USB 3.0/2.0 ports (available on the back panel )

* Etron EJ168 chip:
- Up to 2 USB 3.0/2.0 ports (available through the internal USB header)
Onboard Graphics* Chipset:
- 1 x D-Sub port
- 1 x DVI-D port, supporting a maximum resolution of 1920x1200
- 1 x HDMI port, supporting a maximum resolution of 1920x1200
- 1 x DisplayPort, supporting a maximum resolution of 2560x1600

Internal I/O Connectors* 1 x 24-pin ATX main power connector
* 2 x 8-pin ATX 12V power connector
* 1 x PCIe power connector
* 6 x SATA 6Gb/s connectors
* 4 x SATA 3Gb/s connectors
* 1 x mSATA connector
* 1 x CPU fan header
* 6 x fan headers
* 1 x front panel header
* 1 x front panel audio header
* 1 x S/PDIF Out header
* 2 x USB 2.0/1.1 headers
* 2 x USB 3.0/2.0 header
* 1 x serial port header
* 1 x Clear CMOS jumper
*1 x Trusted Platform Module (TPM) header
* 1 x power button
* 1 x reset button
* 1 x Clear CMOS button
* 1 x CPU BCLK Down button
* 1 x CPU BCLK Up button
* 1 x CPU Ratio Down button
* 1 x CPU Ratio Up button
* 1 x onboard voltage measurement module
* 2 x BIOS switchs
* 1 x LN2 switch
Back Panel Connectors* 1 x PS/2 keyboard/mouse port
* 1 x D-Sub port
* 1 x DVI-D port
* 1 x optical S/PDIF Out connector
* 1 x HDMI port
* 1 x DisplayPort
* 6 x USB 3.0/2.0 ports
* 2 x RJ-45 ports
* 6 x audio jacks
BIOS* 2 x 64 Mbit flash
* Use of licensed AMI EFI BIOS
* Support for DualBIOS™
Form Factor* E-ATX Form Factor; 30.5cm x 26.4cm
Price* US $399.99

Como ya sabemos, desde hace un tiempo Gigabyte incluye aun relativamente nuevo diseño Ultra  Durable 5 que nos entrega protección contra la humedad, descargas electrostáticas,  golpes de corriente y sobrecalentamiento al usar Solid Caps y Mosfets de bajo perfil entre otras cosas.

Esta placa soporta la tecnología 3D Power ALL Digital engine de Gigabyte, que permite la  entrega de un flujo de energía estable para el CPU y la memoria sin importar la carga. Y esto no se queda solo en las memorias, sino además para el VTT y los gráficos Intel HD Graphics integrados al procesador, para poder realizar ajustes y monitoreo en tiempo real. Incorpora además -al igual que las nuevas placas-, la utilidad 3D Power que aparte de Control de Voltaje, incorpora control de las fases de poder y permite controlar las frecuencias de la controladora PWM que trae nada menos que 37 fases de poder en un diseño 32 fases para el CPU, 3 fases para los Intel® HD Graphics y 2 fases para el VTT. Esto se encuentra a cargo de los chips IR3550 PowIRstages® de IR capaces de entregar 60 amperes permitiendo a la Gigabyte Z77X-UP7 entregar hasta 2000w de energía al procesador.

La GA-Z77X-UP7  nos entrega también la segunda revisión de la tarjeta Bluetooth 4.0/WiFi que ya vimos en la revisión de la Gigabyte GA-Z77X-Up5 TH, si sumamos una  3D BIOS, la cual está extremadamente pulida y funciona muy suavemente llegando casi al nivel de las antiguas BIOS y el echo de que esta placa monte Dual UEFI BIOS, 4 Slots de memoria en arquitectura Dual-channel, soporte para Lucid Virtu GPU virtualization,  soporte para Gráficas Intercambiables, soporte para PCI Express 3.0, y un sorprendente soporte para 4-Way/3-Way/2-Way AMD CrossFireX™/NVIDIA SLI technology y algo muy interesante: un puerto PCI-ex 16x que bypasea el chip PLX teniendo un link directo con el CPU lo que nos entrega una conexión lo más rápida posible mientras bencheamos. agreguen a eso un conector mSATA y una zona OC-Touch, que nos permite cambiar al vuelo el CPU Ratio (Multiplicador), el BCLK y los BCLK steppings. Un diseño de la disipación, como si un cooler se tratara, con un diseño llamado Thin Fin que permite una refrigeración completa esta placa, permitiendole clamar ser una de las placas más completas y potentes del mercado.

Primera Mirada.

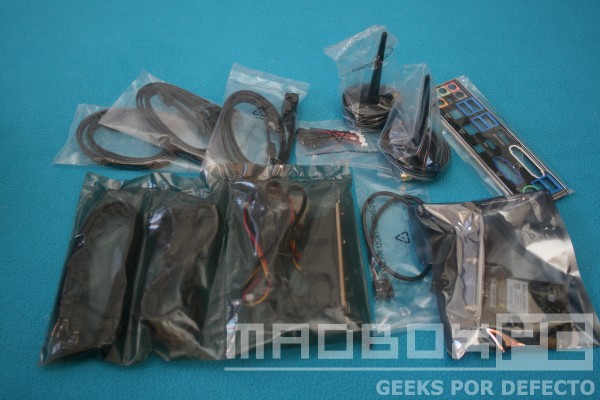

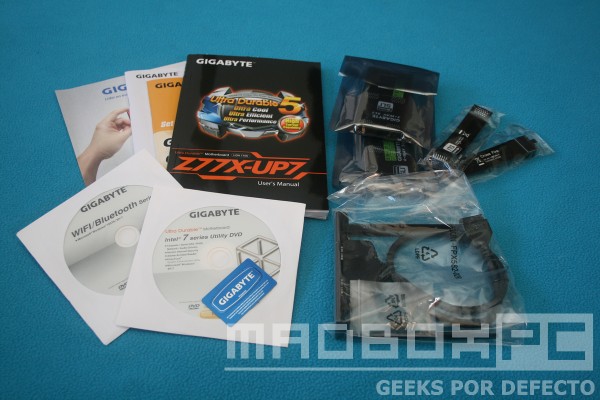

Tenemos un bundle muy generoso, panel trasero para 2 e-SATA,  Tarjeta WIFI/Bluetooth, manuales, cables SATA, Puentes 4-3-2 Way SLI, un puente CrossfireX y un panel frontal USB3.0

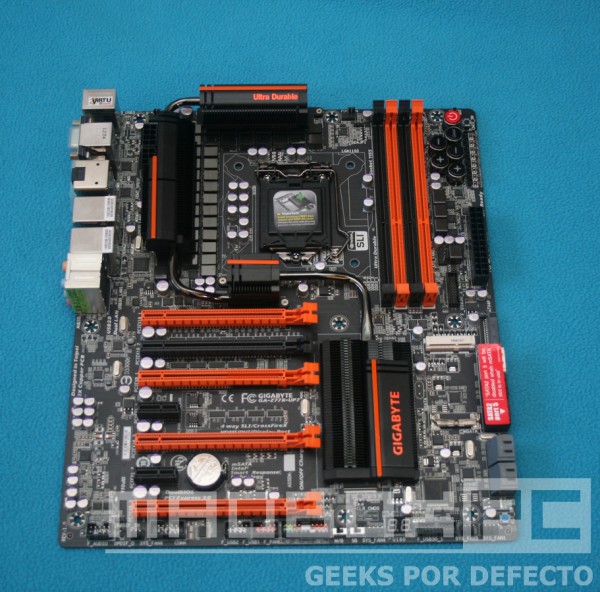

La placa esta muy bien distribuida y su sistema de refrigeración es masivo y muy bien diseñado.

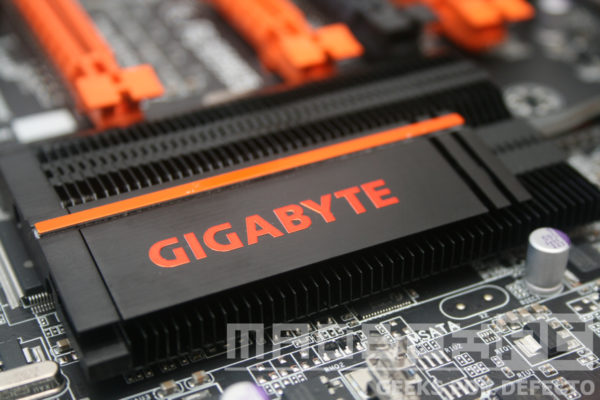

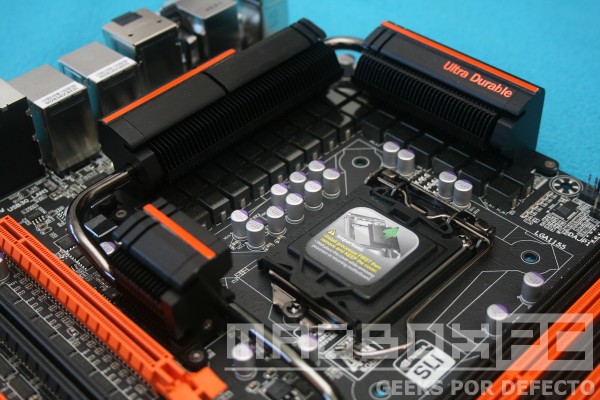

Debajo de esos disipadores tenemos 32 fases  de puro amor poder para nuestro CPU. El área alrededor del CPU si bien esta bastante poblada, no genera inconvenientes ni con coolers de gran tamaño, ni con el montaje de refrigeraciones extremas.

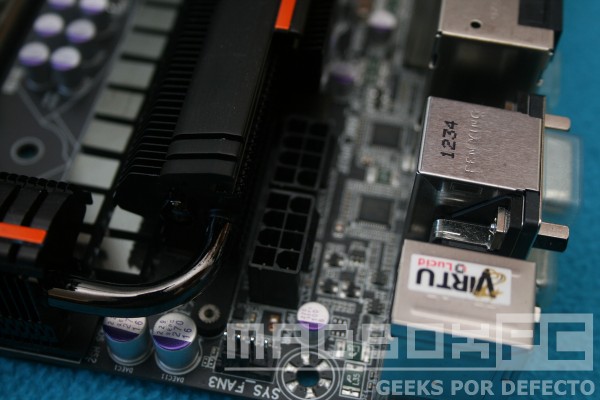

Dos conectores ATX de 8 pines alimentan a nuestro CPU, uno es opcional.

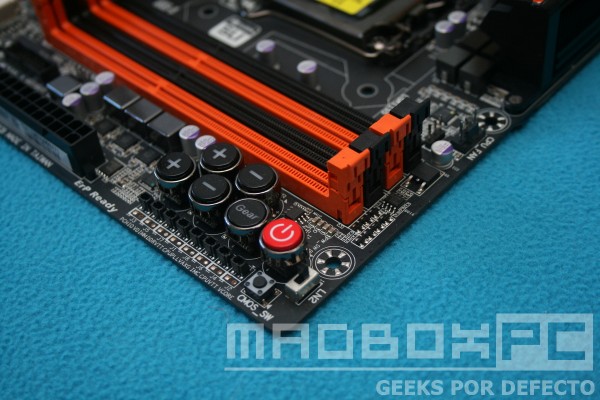

Zona OC-Touch, puntos de medición de voltajes, botones de encendido y CLR_CMOS y un switch para benchear con LN2.

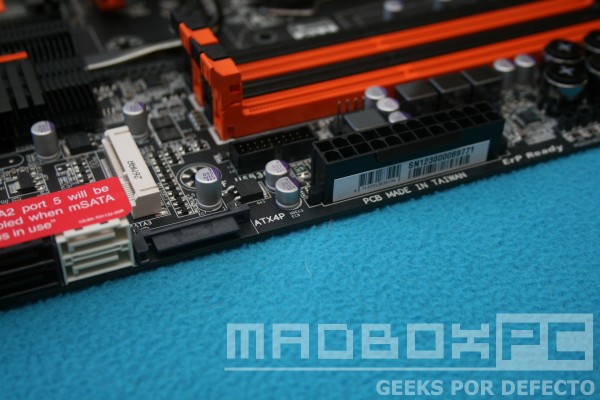

Conectora ATX de 24 pines. No se porqué insisten con el conector SATA para poder auxiliar. Preferiríamos algo más robusto como un conector PCI-ex de 6 pines.

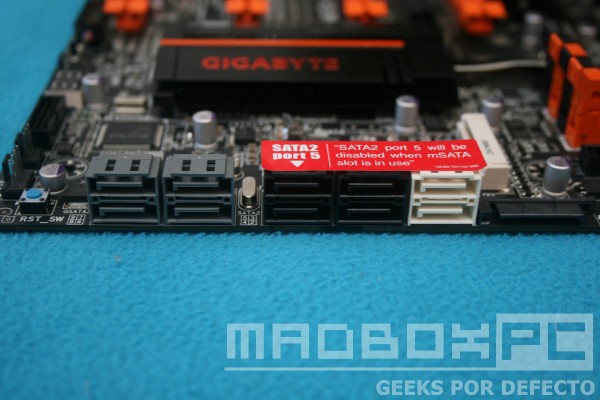

10 SATAS nos entrega esta belleza. Los 2 de color blanco (operados por el chipset Z77) y los 4 grises (operados por 2 controladoras Marvell 88SE9172) nos entrega la conectividad SATA 6GB/s (Sata 3), mientras que los 4 puertos de color negro son SATA 3GB/s (Sata 2).

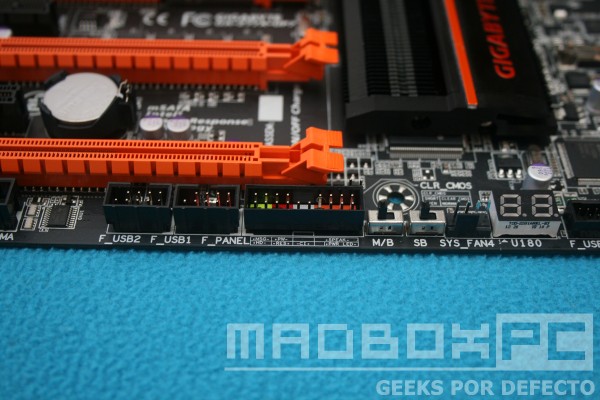

Algo que habían cambiado en sis modelos anteriores y volvió en este modelo es el boton reset en la base de la placa.

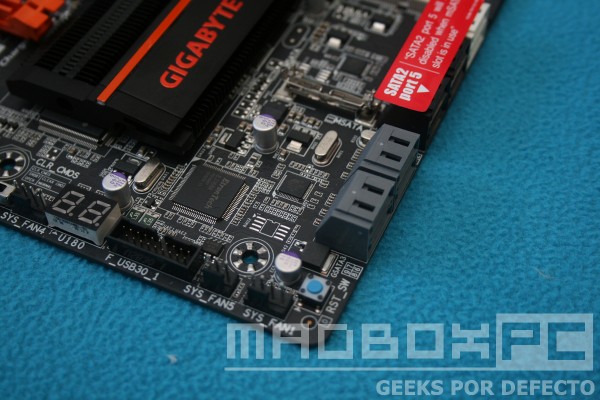

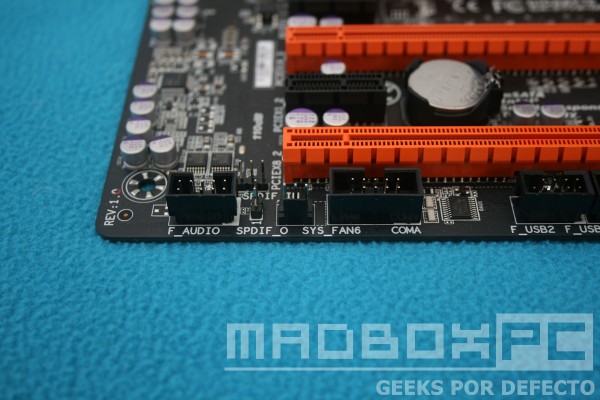

Tenemos cabezales USB 3.0 y USB2.0. Un Switch selector de BIOS y cosa curiosa, un DualBIOS™ Disable Switch, que nos permite deshabilitar la tecnología Dual BIOS, lo que ayuda a salvar tiempo en caso de un overclock fallido.

El puerto negro es el puerto que me refería anteriormente. Está conectado directamente con el CPU. en caso de colocar alguna tarjeta en los PCI-ex 16x naranjas, se desactiva automáticamente. Un chip PLX PEX8747 nos entrega la posibilidad de correr 4 tarjetas de video simultáneamente en configuraciones : 16x/16x – 16x/8x/8x – 8x/8x/8x/8x.

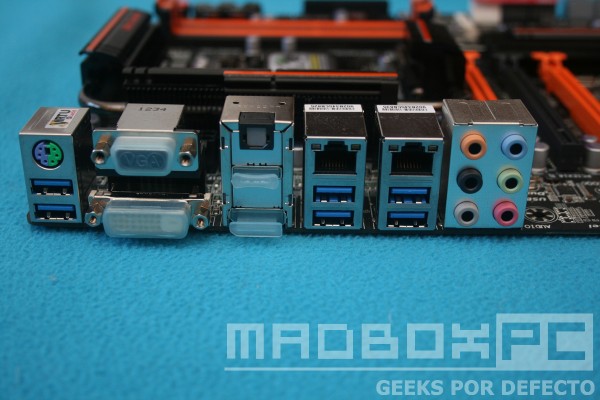

Extrañamos al menos un par de USB 2.0 en el panel trasero. Tenemos Dual Gigabit LAN, 6 USB 3.0, 6 jacks de audio de 3.5mm, salida óptica, entrada PS/2 para teclado o mouse, salida VGA, DVI, HDMI y Displayport.

Metodología y plataforma.



Plataforma de pruebas.
Procesador- Intel Core i7 3770K
Placa Madre- Gigabyte Z77X-UP7
- EVGA Z77 FTW
- ASUS Maximus V Formula
Refrigeración- XSPC Raystorm Waterblock
- Swiftech 240 Xtreme Performance Rad
- Swiftech MCP655-B Pump
- 2 x Noctua NF-F12 PWM
- XSPC Dual Bay Reservoir
Memorias- Gskill Ripjwas X 2x4GB 2133MHz 9-11-9-28
VGA- NVIDIA GTX 680
Fuente de Poder- EVGA SuperNOVA NEX 1500 Classified.
SSD- OCZ Vertex 3 120GB
Monitor- Viewsonic VA2231wm

Software.
- Windows 7 x64 Ultimate SP1
- Cinebench 11.5
- Aida 64
- Sisoft Sandra
- Fritz Chess Benchmark
-7-Zip
- PCMark 7
- Unigine Heaven HW Bot Mod
- 3DMark Vantage
- 3DMark 11
- Hard Reset Benchmark
- Lost Planet 2 Benchmark
- STALKER Call of Prypiat Benchmark
- Metro 2033 Benchmark
- Alien vs Depredador Benchmark
- Crysis 2 Benchmark

La metodología utilizada en este review es exactamente la misma que utilizamos en los reviews de placas madres y/o de CPUs que hemos realizado anteriormente. Solamente actualizamos algunas versiones de programas para mantener los resultados lo más frescos posible. Todas las pruebas fueron ejecutadas 3 veces, indicando como valor final y presentado el promedio estable de las corridas. El sistema se mantuvo bajo sus condiciones stock en todo momento, se deshabilitó Cool&Quiet/Turbo Core y los juegos corrieron sin PhysX y a una resolución de 1920×1080 (FullHD). Nuevamente pedimos disculpas por no poder contar con un ejemplar AMD, si bien se hicieron todas las gestiones lamentablemente fueron en vano. Esperamos tener el apoyo de AMD en un futuro no muy lejano.

Pruebas Sintéticas.

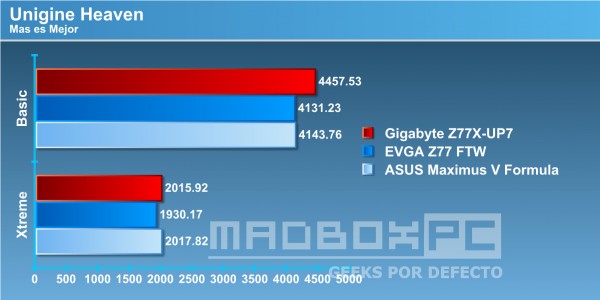

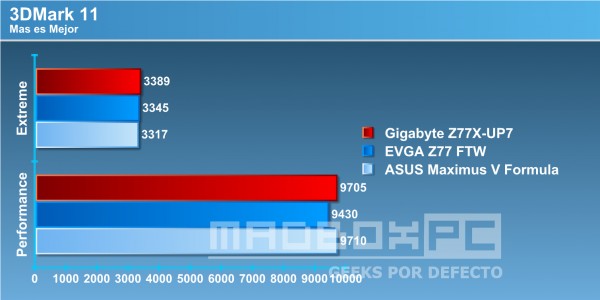

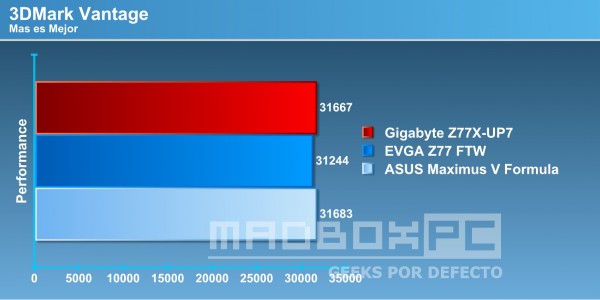

Si bien todas las placas se comportan de manera muy pareja, en UNIGINE HEAVEN esta placa se salió totalmente de lo normal. La conexión directa entre CPU-VGA realmente ayuda en este Bench.

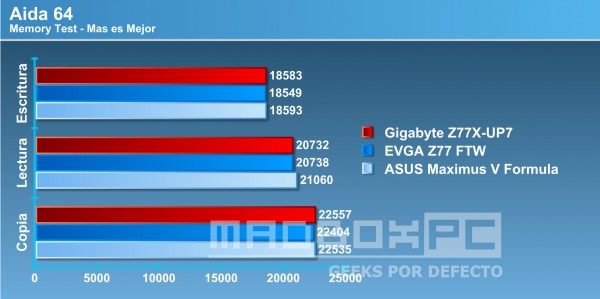

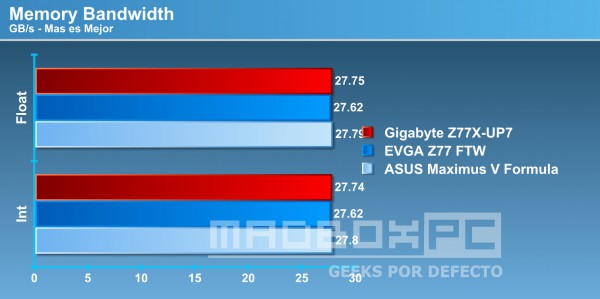

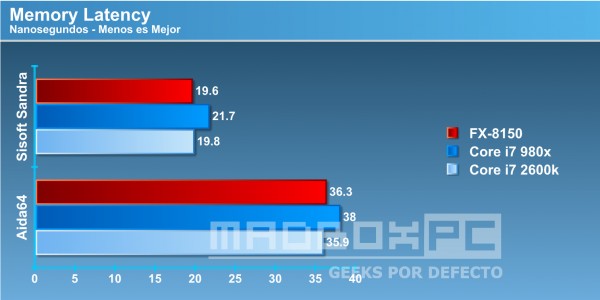

Se comporta muy bien con las memorias, logrando mantenerse con las demás placas, pero no sobresaliendo en ninguna prueba.

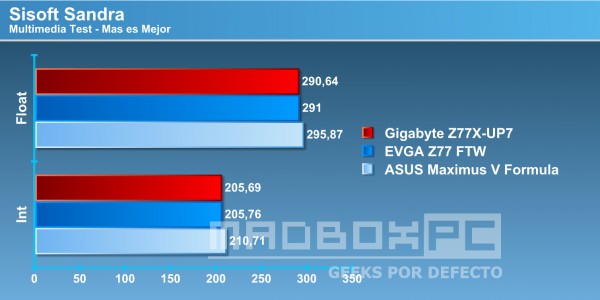

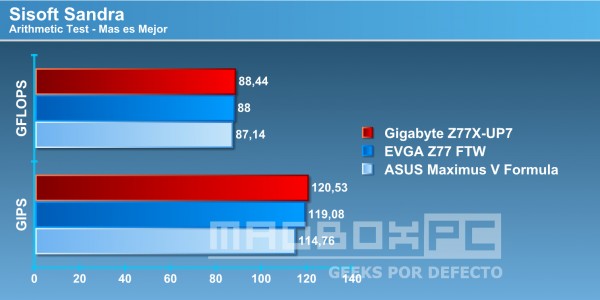

Tenemos un par de caídas, pero nada significativo. La placa rinde como debería para una placa de si nivel.  A pesar de eso, las pruebas de las Artitmeticas del CPU supera a todas sus competidoras.

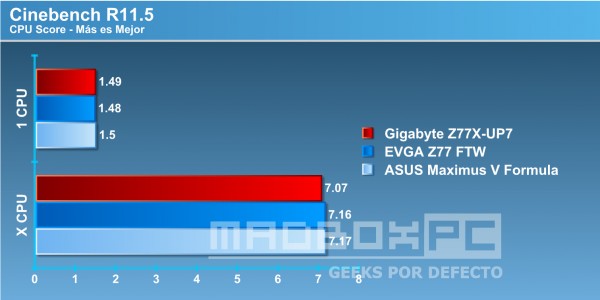

Tenemos una extraña caída en el CPU Score  al utilizar todos los núcleos del procesador. Curioso si consideramos que el rendimiento de CPU superó a las otras placas en Sisoft Sandra.

Pruebas Reales.

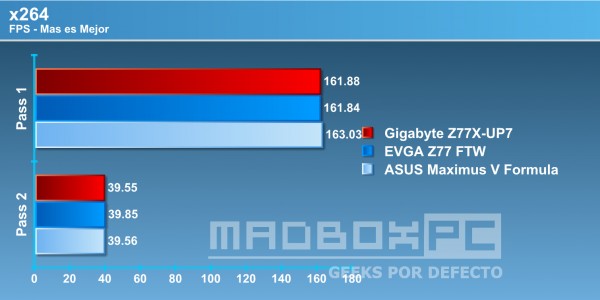

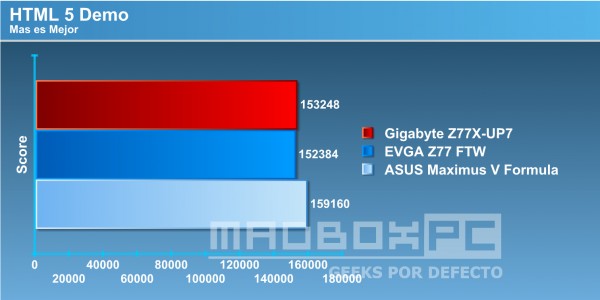

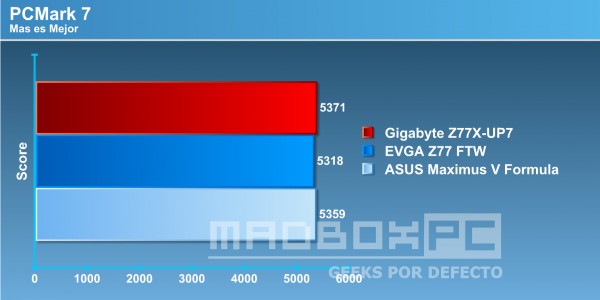

Si bien es la más “lenta” de las 3, Estamos hablando de diferencias mínimas. Veamos los juegos.

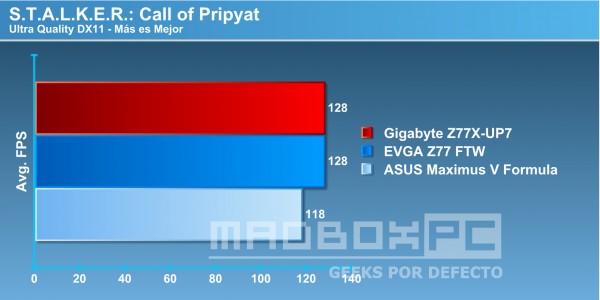

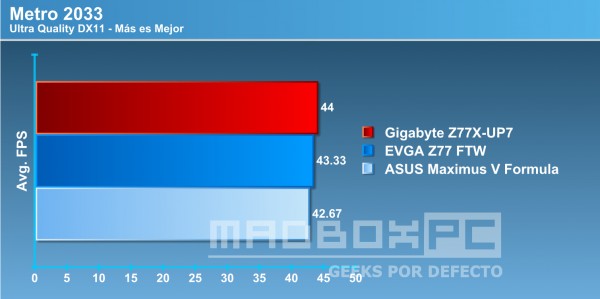

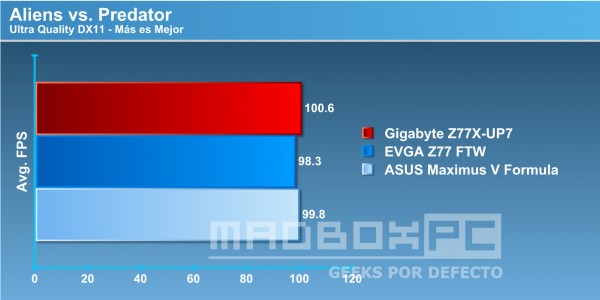

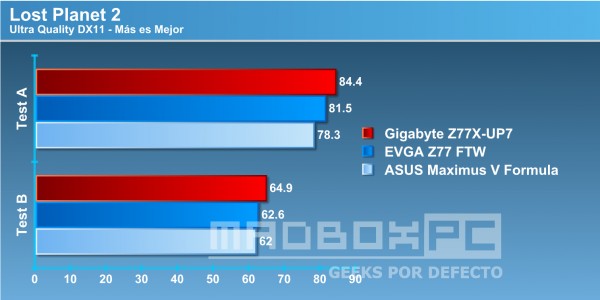

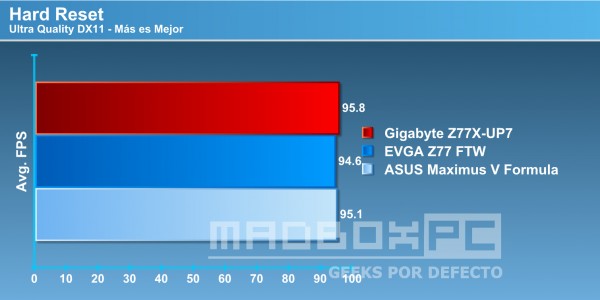

Superando por mucho a sus competencias, el echo de tener una conexión directa entre el CPU y la VGA no solo mejora el rendimiento de los benchs según lo planeado, sino que también de los juegos. Un agradable “Daño colateral”.

Overclock.

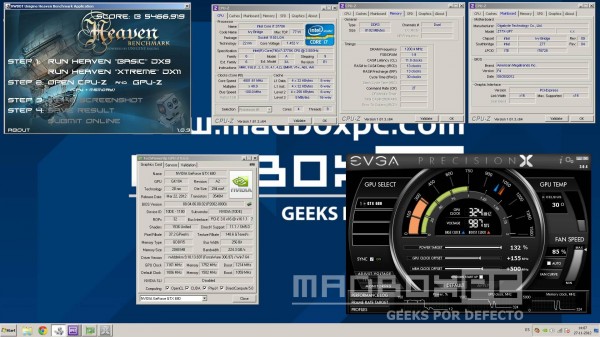

Esta placa es una bestia. Lejos la mejor placa que utilizado para el noble arte del overclock. Para experimentar definí un vCore de 1.44 por BIOS con el CPU en stock y utilizando los botones de la placa logré escalar a 4.8GHz sin mucho problema. Aprovechando que la placa se comporta de manera excelente en Single GPU, corrí Unigine Heaven BASIC. Resultado: 17° Mundiales en este Bench. Nada mal considerando que estamos refrigerando por agua/aire. Me preguntaron muchísimo por los vDroop de esta placa y no tengo queja alguna. De echo full load con el control de vDroop seteado en extreme, la placa nos entrega más vCore del necesario.

Estén atentos al Facebook de Madboxpc, ya que iremos colocando los resultados más destacables de nuestra próxima junta de overclock con refrigeración extrema!.

Palabras Finales.



Nada que decir. Esta placa tiene todo lo que un entusiasta como yo podría desear. Eso si asegúrense que a su placa le llegue que sea una brisa o se calentará mucho a full carga. Es algo de esperar, mal que mal, tiene 32 Fases de poder para el CPU. El bundle es muy generoso y su diseño y combinación de colores es de muy buen gusto. Es una digna sucesora de la famosa Gigabyte X58-OC. En otro ámbito, los resultados hablan por si mismos: la placa rinde de manera excepcional. Espero utilizarla con refrigeración extrema en un futuro próximo  Usualmente encuentro peros a las placas, pero salvo el detalle de el boton reset y la ausencia de 2 puertos USB 2.0 en el panel trasero, no hay nada por criticar. Gigabyte definitivamente hizo un excelente trabajo con esta placa, la Gigabyte GA-Z77X-UP7 por lo que le entregamos 2 premios: Editors Choice y premio Overclock a una placa que tiene todo lo que el Overcloker pudisese desear.





Agradecimientos a Gigabyte por hacer posible esta revisión.
