Review Gigabyte X99-UD7 WIFI

SAM_3830

En respuesta a la nueva familia de procesadores de Intel 5xxx series, Gigabyte como siempre nunca se queda atrás y nos presenta una placa madre parte de su clásica serie “UD”, la que une el gran potencial de overclock de modelos “SOC”, como también el alto desempeño en juegos como los modelos “GAMING”.Síguenos en esta siguiente revisión en MadboxPC.com.

Desde el chipset Intel X79 al chipset Intel X99, se han experimentado grandes actualización como lo es el soporte de memorias DDR4, entre otras. Particularmente Gigabyte incluye a este modelo unas cuantas características que aumentaran aún más el performance de la placa madre, algunas medidas por las características propias del chipset. Algunas de estas características son:

Genuine All Digital Power Design

Las placas medres de la serie GIGABYTE X99 traen consigo la tecnología International Rectifier®, que incluye tanto los Controladores PWM digitales de 4ta Generación y controladores de tercera generación PowIRstage® líderes en la industria. Estos controladores digitales ofrecen una precisión increíble en la entrega de potencia a la mayoría de los componentes de la placa base, lo que permite a los entusiastas obtener el rendimiento máximo de su nuevo Intel® Core ™ i7 Extreme CPU Edition.

IR Digital PWM & IR PowIRstage® ICs

Esta nueva generación de controladores de potencia IR® digitales y función PowIRstage® ICs tecnología iSense, que proporcionan más precisa exactitud de detección de corriente. Esto ayuda a distribuir uniformemente la carga térmica entre los ICs PowerIRstage®, evitando el sobrecalentamiento de cada PowerIRstage®, resultando en mayor vida útil y una mayor fiabilidad.

r

 3-Way / 4-Way Graphics with Premium PCIe x16 Lane Up to *320Gb/s ancho de banda.

En las placas madres Gigabyte X99 cnecontraremos un diseño unico de PCI Express, el que utiliza el 100% de los 40 carriles del CPU cuando estamos presente en configuraciónes 3-Way/ 4-Way. Los diseños estándar limitan los 4 principales carriles PCIe x8 (64 Gb / s) de ancho de banda, pero gracias al generador de reloj externo a bordo combinado con la conexión directa de uno de los carriles de x16 a la CPU (diseño sin interruptor), las placas base Gigabyte X99 pueden desbloquear el completo ancho de banda disponible y proporcionar ancho de banda de los mejores gráficos posibles para el usuario.

Captura

Captur1a115 dB SNR HD Audio.


El Realtek ALC1150 posee un alto rendimiento con varios canales High Definition Audio Codec que ofrece una experiencia de sonido de audio excepcional con un máximo de 115 dB SNR, asegurando que los usuarios obtengan la mejor calidad de audio posible de su PC.
El ALC1150 ofrece diez canales del CAD que soportan simultáneamente la reproducción de sonido de 7.1 canales, más 2 canales de salida de sonido estéreo independientes (múltiple en streaming) a través de las salidas estéreo del panel frontal. Dos ADCs estéreo son integrados y pueden soportar un conjunto de micrófonos con supresión de ruido (NS) tecnologías de cancelación de eco acústico (AEC), Beam Forming (BF), y. El ALC1150 incorpora tecnología de conversión propietaria de Realtek para lograr una reproducción diferencial de salida 115 dB Relación señalruido (SNR) (DAC) calidad Frente y la grabación (ADC) calidad 104dB SNR.





Especificaciones.

Especificaciones.
CPU- Support for Intel® Core™ i7 processors in the LGA2011-3 package
- L3 cache varies with CPU
Chipset- Intel® X99 Express Chipset
Memory- 8 x DDR4 DIMM sockets supporting up to 64 GB of system memory
- 4 channel memory architecture
- Support for DDR4 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz memory modules
- Support for non-ECC memory modules
- Support for Extreme Memory Profile (XMP) memory modules
- Support for RDIMM 1Rx8 memory modules (operate in non-ECC mode)
Audio- Realtek® ALC1150 codec
- High Definition Audio
- 2/4/5.1/7.1-channel
- Support for S/PDIF Out
LAN- 2 x Intel® GbE LAN chips (10/100/1000 Mbit)
Wireless Communication module- Wi-Fi 802.11 a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
- Bluetooth 4.0, 3.0+HS, 2.1+EDR
- Support for 11ac wireless standard and up to 867 Mbps data rate
Expansion Slots- 2 x PCI Express x16 slots, running at x16 (PCIE_1, PCIE_2)
- 2 x PCI Express x16 slots, running at x8 (PCIE_3, PCIE_4)
- 3 x PCI Express x1 slots
- 1 x M.2 Socket 1 connector for the wireless communication module (M2_WIFI)
Storage Interface- 4 x SATA 6Gb/s connectors (sSATA3 0~3), supporting IDE and AHCI modes only (An operating system installed on the SATA3 0~5 connectors cannot be used on the sSATA3 0~3 connectors.)
- 1 x M.2 PCIe connector
(Socket 3, M key, type 2242/2260/2280 SATA & PCIe x2/x1 SSD support)
- 1 x SATA Express connector
- 6 x SATA 6Gb/s connectors (SATA3 0~5)
- Support for RAID 0, RAID 1, RAID 5, and RAID 10
USB- 4 x USB 3.0/2.0 ports (available through the internal USB headers)
- 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)

Chipset + 2 Renesas® uPD720210 USB 3.0 Hubs:
- 8 x USB 3.0/2.0 ports on the back panel
I/O Controller- iTE® I/O Controller Chip
Operating System- Support for Windows 8.1/8/7
BIOS- 2 x 128 Mbit flash
- Use of licensed AMI UEFI BIOS
- Support for DualBIOS™
- Support for Q-Flash Plus
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Form Factor- E-ATX Form Factor; 30.5cm x 25.9cm
Precio- $ 388 aprox.

Unboxing.

Primera Mirada.

SAM_3453SAM_3454

SAM_3455

SAM_3457

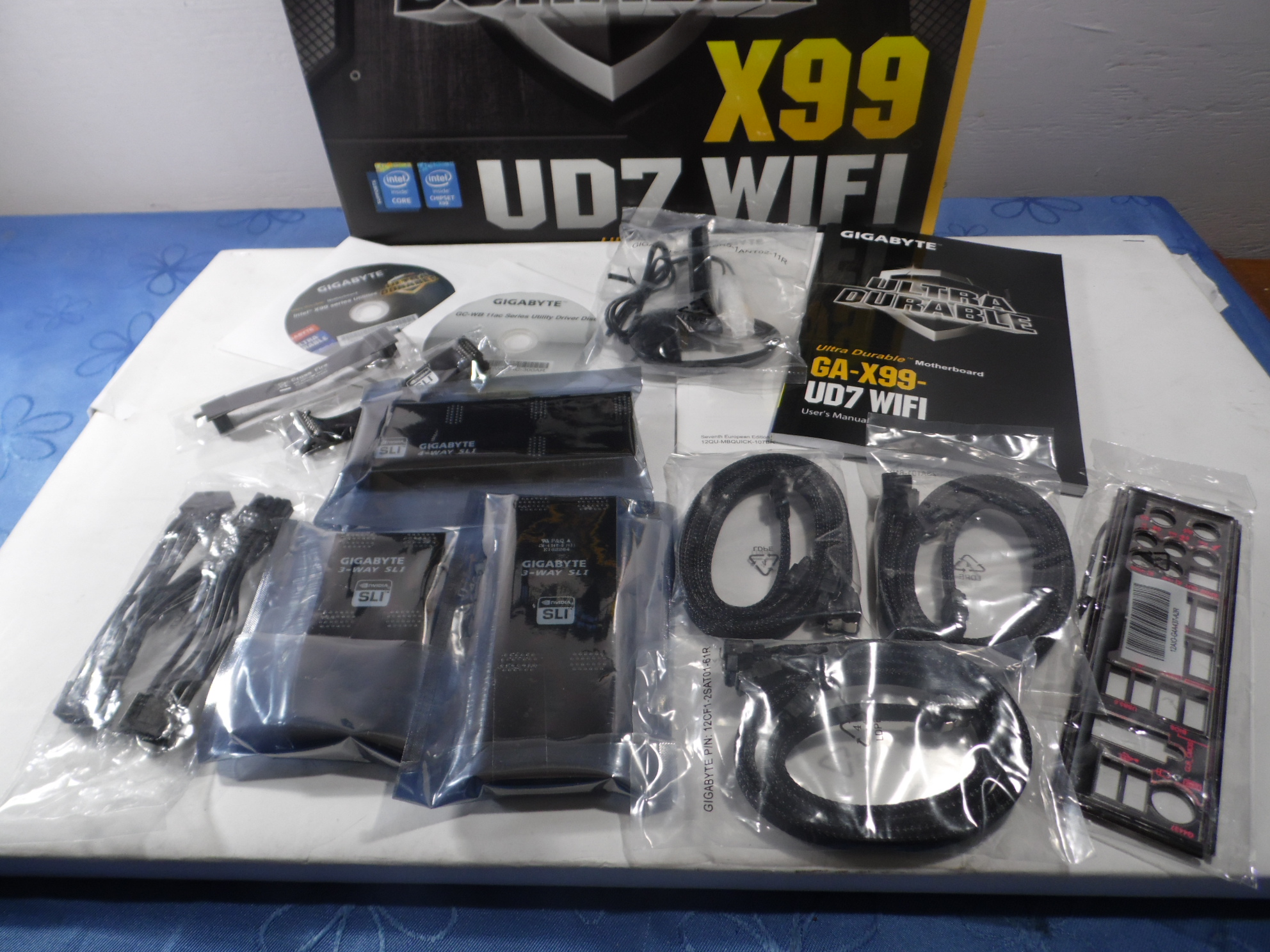

El bundle de la Gigabyte X99-UD7 WIFI es bastante completo posee una gran gama de accesorios de primer nivel, como conectores SATA revestidos de malla. La gran diversidad de conectores y la gran calidad de ellos dan aires de estar ante un modelo high end de Gigabyte.
SAM_3460

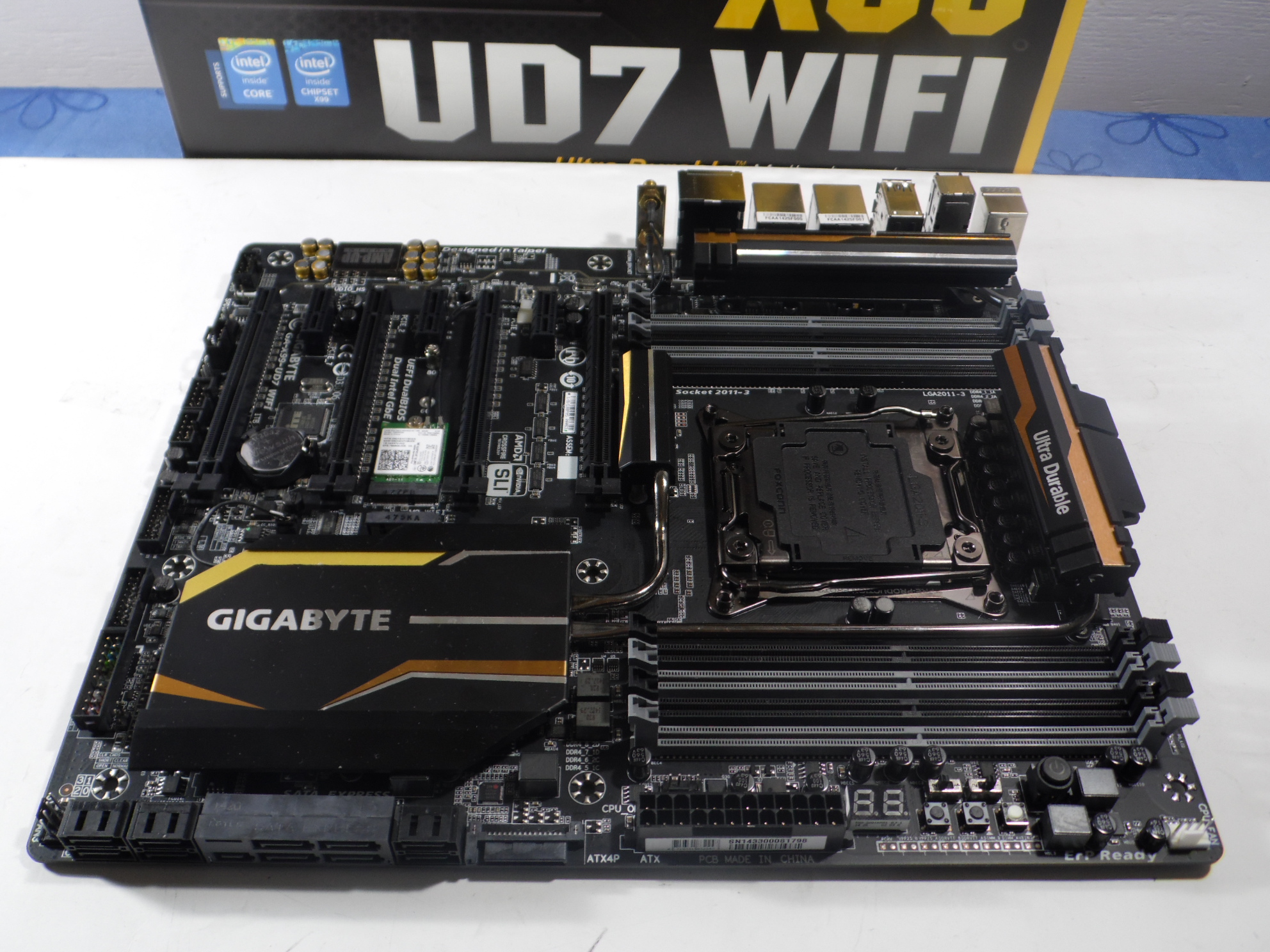

En su cara frontal, la placa madre muestra un sistema de refrigeración en dos partes, unidos por un heatpipe en cada uno de ellos.
SAM_3461
En su cara posterior vemos una línea de color amarillenta cerca del borde del panel posterior, esta se relaciona con los LEDs que le darán un aspecto más resplandeciente cuando la placa madre esté en funcionamiento.
SAM_3462
En el área del CPU, vemos un socket rodeado en su borde superior por 8+4 fases de poder alineadas (8 para CPU y 4 para memorias), además de dos disipadores unidos por un heatpipe que mantendrá los mosfet a bajas temperaturas.
SAM_3463

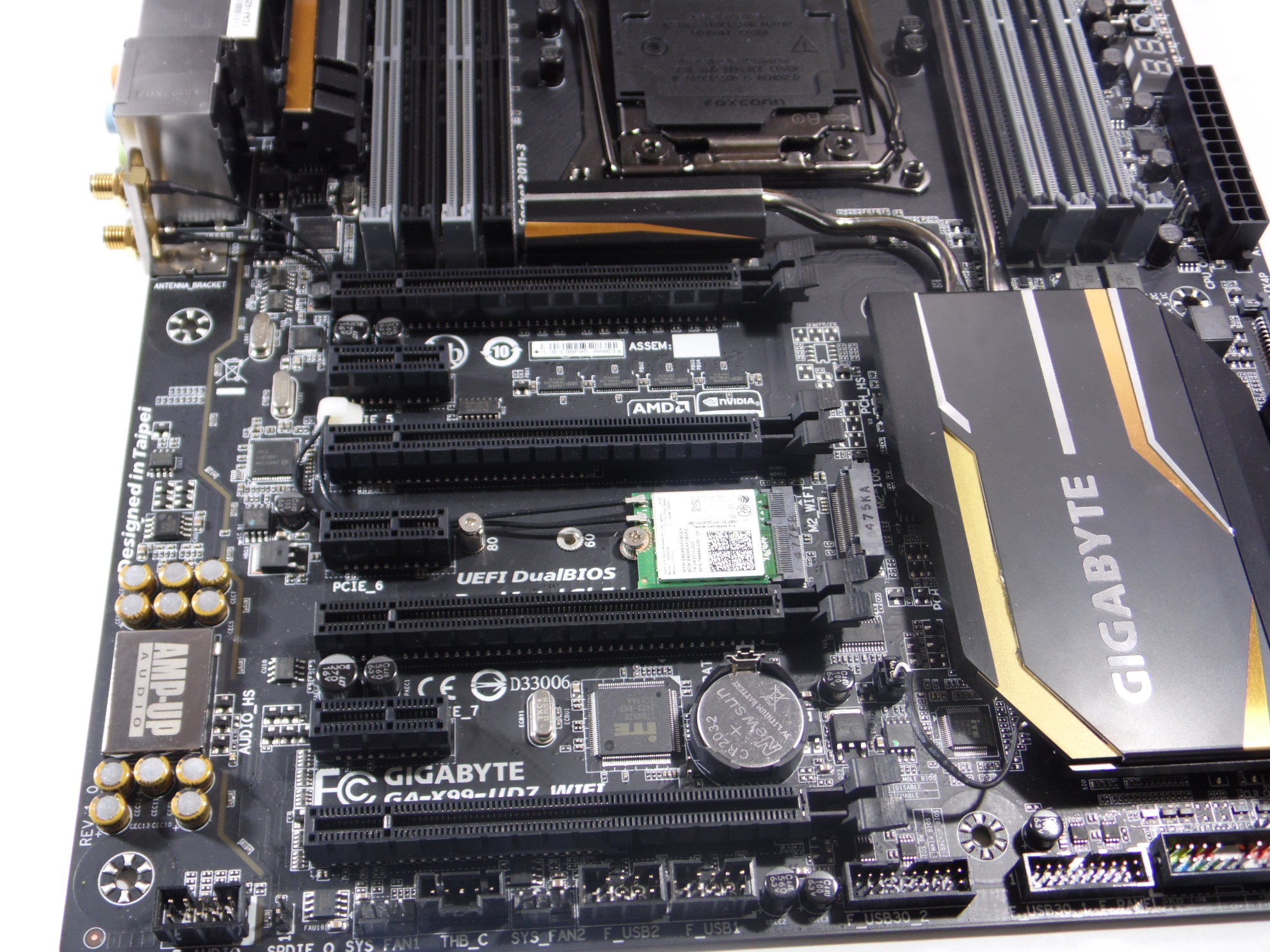

En el área de expansión, podemos ver 4 ranuras PCI-Express (2 – x16, 2-x8), 3 ranuras PCI-Express x1 y entre ellas la tarjeta WIFI, y sobre ella el conector M.2.
SAM_3464

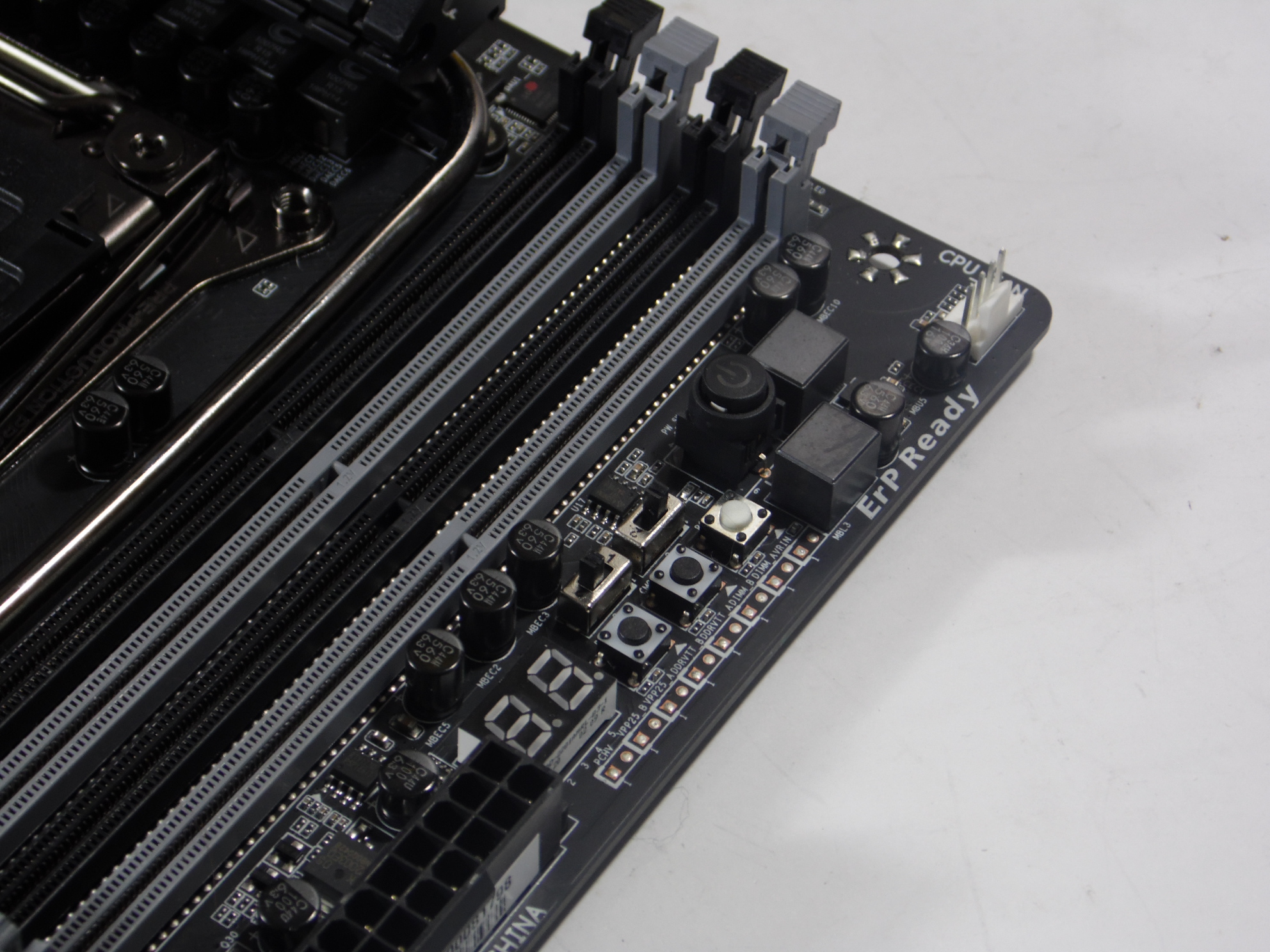

En el borde lateral, al lado de las memorias RAM, podemos encontrar una serie de switchs y botones, que gestionaran el encendido, reset, clear CMOS, LCD POST y DTB (Direct to BIOS).
SAM_3833
En el panel posterior de la Gigabyte X99-UD7 WIFI, se ve un gran arsenal de USB, asi como también botones dedicados para overclock y de inicio rapido, dual RJ45, conector PS/2, jack de audio 7.1 y Conectores Wifi 802.11 AC.
SAM_3839
En los conectores de almacenamiento, vemos 10 conectores SATA y entre ellos 4 conectores SATA Express.
SAM_3820
La distribución de LEDs hacen de la Gigabyte X99-UD7 WIFI una placa madre bastante llamativa y exótica, sin mencionar que en ella podemos encontrar grandes cualidades. Los LEDs tienen 4 modalidades de funcionamiento, ya sea parpadear al ritmo del sonido (Mode Beat), siempre encendidos (Mode Still), en parpadeo (Mode Pulse) y apagados (Off).





Plataforma de Prueba y Metodología.

Plataforma de Pruebas.
CPU- Intel Core I7 5930K
- Intel Core I7 4960X
- Intel Core I7 4770K
Placa Madre- Gigabyte X99-UD7 WIFI
- ASUS Rampage IV Black
- GIGABYTE Z97X-UD5H
Refrigeración- Noctua NH-U14S
- Prolimatech Ultrasleek VorteX 14
Memorias - G.Skill Ripjaws DDR4 2666 MHz 4x4Gb
- G.skill TridentX DDR3 2400 MHz 2x4Gb
- Corsair Platinum DDR3 2133 MHz 4x4Gb
Tarjeta de Video- Sapphire R9 290X TRI-X
Fuente de Poder- Seasonic X-1250
Almacenamiento- Corsair Force LX 256Gb
Monitor- LG 32LD465

La metodología utilizada en esta revisión fueron las siguientes:

  • Las pruebas fueron realizadas en un ambiente con temperatura de 25ºC aproximadamente.
  • La plataforma fue utilizada sin gabinete.
  • Los drivers utilizados para las tarjetas gráficas AMD fueron : AMD Catalyst™ 14.9 WHQL.
  • Las resoluciones de las pruebas sintéticas son las predeterminadas por cada uno de los benchmarks.
  • Las resoluciones de las pruebas reales son de 1920×1080 con todos los gráficos al máximo disponibles en cada juego.

Pruebas 2D.

cineR15

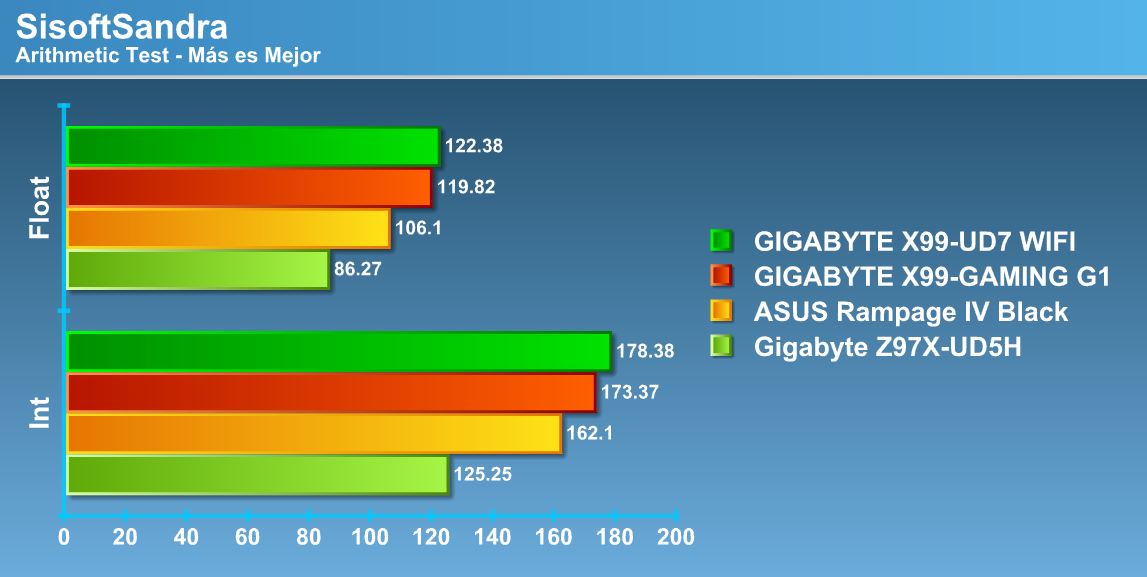

arith

MULTI

sisanch

pc8

wprime

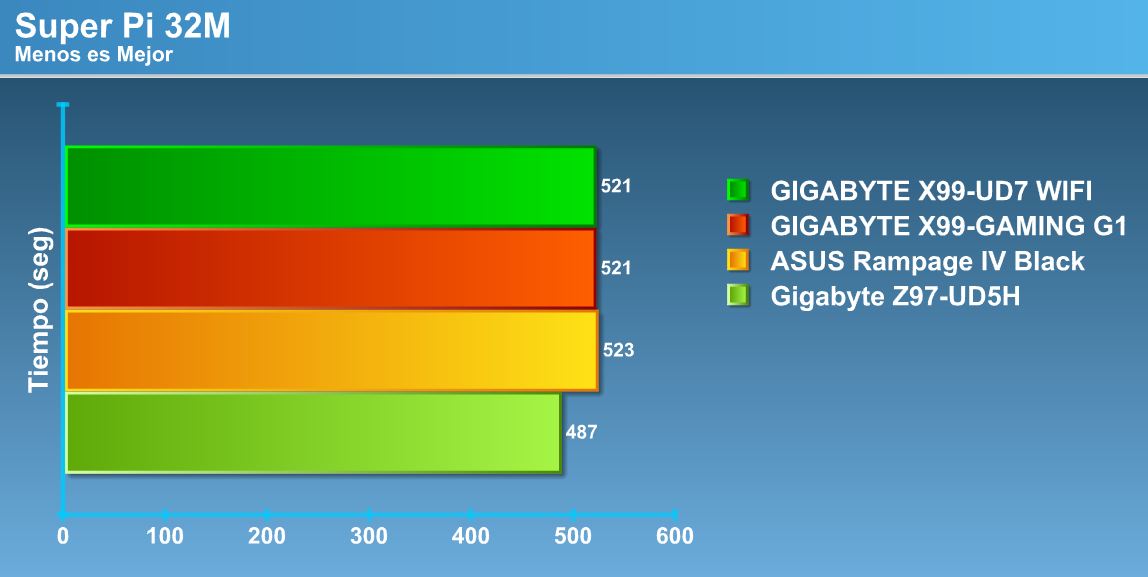

SUPERPI

aida

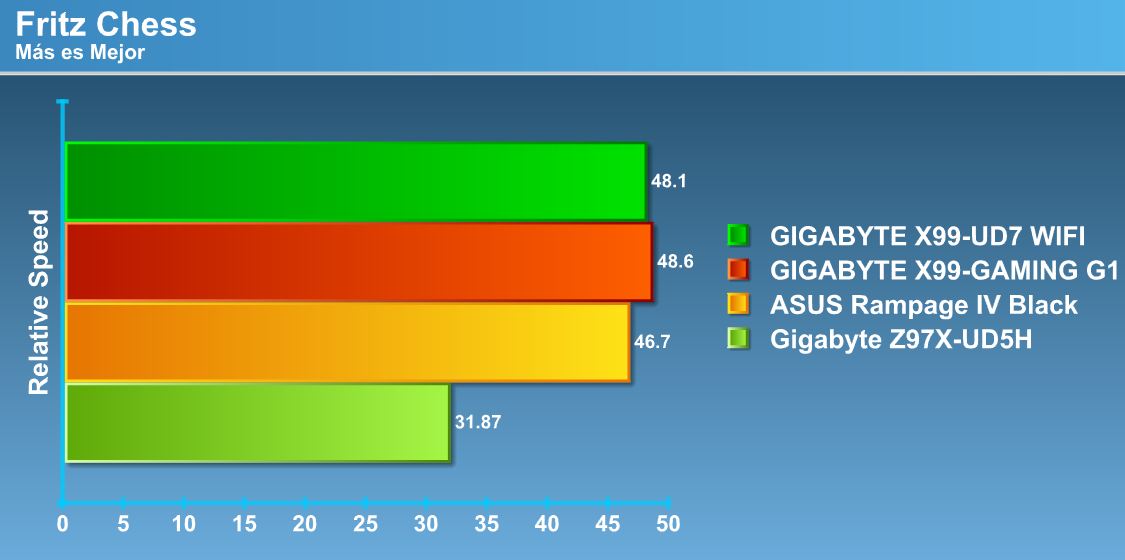

CHESS

En si el rendimiento que se obtiene con la Gigabyte X99-UD7 WIFI, es prácticamente idéntico a la de su hermana GAMING G1, como bien se logró observar las diferencias más relevantes son las presenciadas al momento de compararlas con chipset anteriores (X79).

Pruebas 3D.

3d11

3D13

uni

metro

Por el momento no se logra apreciar grandes diferencias en pruebas 3D, lo que nos deja como resultado que el rendimiento es apreciable solo en pruebas 2D en su mayoría. La gran cantidad de núcleos hoy en día falta por optimizarse tanto en los sistemas operativos como en aplicaciones dentro de estos. Esperemos esto pronto se pueda mejorar.

BIOS y Overclock.

La BIOS posee las mismas opciones que hemos podido observar en placas madres Z97 de Gigabyte, como entrada nos entrega una menú de fácil manejo con las opciones básicas para cualquier tipo de usuario que desee acceder a la BIOS de su placa madre Gigabyte, con esta simpleza hasta los usuarios más inexpertos podrán ingresar y modificar valores de su BIOS sin mayor complicación. Se puede ver que en el borde derecho e inferior, nos aparece otras opciones y funciones que podemos  encontrar en esta modalidad de la BIOS.

141123222350

Al acceder al menú clásico (F2), encontramos valores aún más específicos, el cual es recomendado para un usuario más experto. Vemos que aquí encontramos las opciones de overclock en la pestaña “M.I.T”, además del estado en el que se encuentro el equipo en tiempo real.

M.I.T._[22-24-09]

En una pequeña sesión de overclock la Gigabyte x99-UD7 WIFI demuestra una gran estabilidad bajo carga con solo cambios básicos de overclock, como siempre Gigabyte le ha puesto entusiasmo a lo que overclock se llama desde hace mucho tiempo, gracias a eso podemos ver productos con un alto “performance” en overclock con gran cantidad de opciones y valores ajustables por el usuario. (Link validación).

oc

El soporte de memorias hasta la BIOS F6 es de tan solo 2666 MHz para llegar a un soporte de memorias con mayor frecuencia, es necesario actualizar la BIOS  F7b y F7c, aunque estas últimas BIOS son Beta dejaran aumentar la frecuencia hasta los 3000 MHz.

Conclusión.

Como bien sabemos el costo de una plataforma Socket 2011-3 hoy en día llega a valores astronomicos debido al alto valor de las memorias DDR4, por lo que para muchos la adquisición de una plataforma de esta embergadura no suele ser una muy apetitosa opción para la mayoria de los usuarios.

Gigabyte desde hace mucho se ha consagrado como dentro de uno de los fabricantes más importantes en placas madres y esto se ha debido a su incansable desarrollo de tecnologías innovadoras de gran calidad, así como también entregando productos con un diseño llamativo y de gran admiración visual.

La incorporación de WIFI en placas madres de esta envergadura facilita mucho el uso que se le puede dar a placas madres como esta, como bien hemos comentado las plataformas de este nivel de computo normalmente son utilizadas en estaciones de trabajo de alto rendimiento, por lo que la necesidad de estar conectados a una señal inalámbrica o ya sea a despóticos bluetooth facilita mucho.

SAM_3841

Un dato para quienes deseen comprar una plataforma 2011-3, las memorias DDR4 deben estar colocadas en la primera línea del grupo de 4 (slots plomos) como pueden apreciar en la imagen de arriba, si configuran las memorias colocándolas en la segunda línea (slots negros), la placa madre no arrancara, para ocupar este último slot, debe estar ocupada la primera línea. Esto lo hemos experimentados en placas madres Gigabyte X99, por lo que en modelos de otros ensambladores no sabemos si ocurre lo mismo.
