Review Gigabyte GA-Z97X-UD5H

SAM_2522

Como respuesta al lanzamiento realizado por Intel para su nuevo chipset Z97, Gigabyte nos presenta uno de sus integrantes para esta nueva familia de placas madres las que nos acompañara tanto para la generación 4ta como para 5ta de procesadores Intel Core. Gigabyte GA-Z97X-UD5H es el modelo que analizaremos en esta revisión, veamos que nos trae este nuevo chipset y que nos entrega Gigabyte en este modelo.

En el día de hoy  tanto el chipset Z87 como el H87 de Intel  han estado a la vanguardia de las tecnologías actuales que dispone el mercado. El chipset Z87, líder en el segmento de alto rendimiento seria reemplazado por el Z97 y el chipset H87 por el H97, lo que genera grandes preguntas sobre este repentino cambio. Estos nuevos chipset a simple vista no ofrece grandes cambios en comparación a sus antecesores, siendo la compatibilidad con el futuro sucesor de Haswell la ventaja más sobresaliente de este nuevo chipset.

En el siguiente diagrama podemos ver los cambios que encontraremos en este nuevo Chipset de Intel, el Chipset Z97 nos ofrecera unas cuantas tecnologias nuevas en comparación al Chipset Z87 como la adopción nativa de los nuevo SSD M2 que reemplazara al mSATA, también Intel añade el soporte SATA-Express en este chipset.

intel-9-series-z97-645x376Intel hace un cambio de Chipset orientado solo para el segmento de “Consumer Performance” y “Consumer Integrated” segmento de alto rendimiento  (Z97) y segmento performance gráfico (H97) respectivamente, como las grandes cualidades de estos segmentos actualizados. Esto como una respuesta a lo que nos ofrecerá Broadwell próximamente, el cual solo será soportado por estos 2 nuevos chipset.

intel-z97

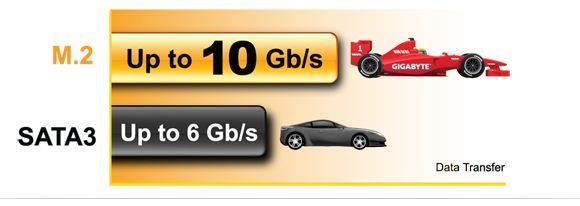

Volviendo a el ejemplar de este nuevo chipset por Gigabyte, podremos ver las tecnologías previamente mencionadas en este modelo. La posibilidad de integrar a nuestro sistema un SSD M.2 nos ofrecer hasta 10 Gb/s por sobre los 6 Gb/s que nos ofrecía SATA 3, una diferencia de casi un 50% más. Esta diferencia ante SATA 3 también podra ser apreciada en los nuevos SATA Express dotados en la Gigabyte GA-Z97-UD5H.

M2En la Gigabyte GA-Z97X-UD5H contaremos con alto rendimiento en nuestro conector Ethernet al contar con un controlador Killer™ E2200 de Qualcomm Atheros, ofreciendo gran rendimiento en nuestros juegos sin el molesto “Lag”, priorizando las aplicaciones que necesitan gran demanda de conexión.

killer

Especificaciones.

Especificaciones.
CPU- Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1150 package
Chipset- Intel® Z97 Express Chipset
Memory- Support for DDR3 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz memory modules
Onboard Graphics
AudioRealtek® ALC1150 codec
- High Definition Audio
2/4/5.1/7.1-channel
- Support for S/PDIF Out
LAN- 1 x Qualcomm® Atheros Killer E2201 LAN chip (10/100/1000 Mbit) (LAN1)
- 1 x Intel® GbE LAN phy (10/100/1000 Mbit) (LAN2)
Expansion Slots- 1 x PCI Express x16 slot, running at x16 (PCIEX16)
- 1 x PCI Express x16 slot, running at x8 (PCIEX8)
- 1 x PCI Express x16 slot, running at x4 (PCIEX4)
- 2 x PCI Express x1 slots
- 2 x PCI slots
Multi-Graphics Technology- Support for 3-Way/2-Way AMD CrossFire™ and 2-Way NVIDIA® SLI™ Technology
Storage Interface - 1 x M.2 PCIe connector
- 1 x SATA Express connector
- 6 x SATA 6Gb/s connectors (SATA3 0~5)
- Support for RAID 0, RAID 1, RAID 5, and RAID 10
- 2 x SATA 6Gb/s connectors (GSATA3 6~7)
- Support for RAID 0 and RAID 1
USB- 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
- 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
- Chipset + Renesas® uPD720210 USB 3.0 Hub
4 USB 3.0/2.0 ports on the back panel
Operating System- Support for Windows 8.1/8/7
BIOS- 2 x 128 Mbit flash
- Use of licensed AMI UEFI BIOS
- Support for DualBIOS™
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Form Factor- ATX Form Factor; 30.5cm x 24.4cm
Precio- $ 190

Primera Mirada.



En la cara frontal del empaque vemos como color predominante este amarillo dorado, el cual será característico en la placa madre. Un cambio del color azul que usualmente podíamos apreciar en los modelos de Gigabyte.
En la cara frontal del empaque vemos como color predominante este amarillo dorado, el cual será característico en la placa madre. Un cambio del color azul que usualmente podíamos apreciar en los modelos de Gigabyte.
SAM_2575
En la cara posterior de la “caja”, vemos un resumen de las tecnologías que posee la Gigabyte GA-Z97X-UD5H.
Los accesorios no son muy numerosos solo lo necesario, Manual, CD drivers, Back Plate, conector SLI y 2 par de cables SATA.
Los accesorios no son muy numerosos solo lo necesario, Manual, CD drivers, Back Plate, conector SLI y 2 par de cables SATA.
Como habíamos mencionado anteriormente, la Gigabyte Z97X-UD5H se presentaría en esta versión con un color amarillo dorado predominante en sus disipadores.
Como habíamos mencionado anteriormente, la Gigabyte Z97X-UD5H se presentaría en esta versión con un color amarillo dorado predominante en sus disipadores.
La Gigabyte Z97X-UD5H nos ofrece una gran gama de conectores en su panel trasero, desde conectores PS2 hasta conectores VGA para monitores.
La Gigabyte Z97X-UD5H nos ofrece una gran gama de conectores en su panel trasero, desde conectores PS2 hasta conectores VGA para monitores.
Junto al socket, como es de costumbre podemos ver que en la Gigabyte GA-Z97X-UD5H nos encontramos con 12 fases de poder digitales.
Junto al socket, como es de costumbre podemos ver que en la Gigabyte GA-Z97X-UD5H nos encontramos con 12 fases de poder digitales.
La Gigabyte GA-Z97X-UD5H solo dispone de un conector de 8 pines para CPU, localizado en la esquina superior izquierda de la placa madre.
La Gigabyte GA-Z97X-UD5H solo dispone de un conector de 8 pines para CPU, localizado en la esquina superior izquierda de la placa madre.

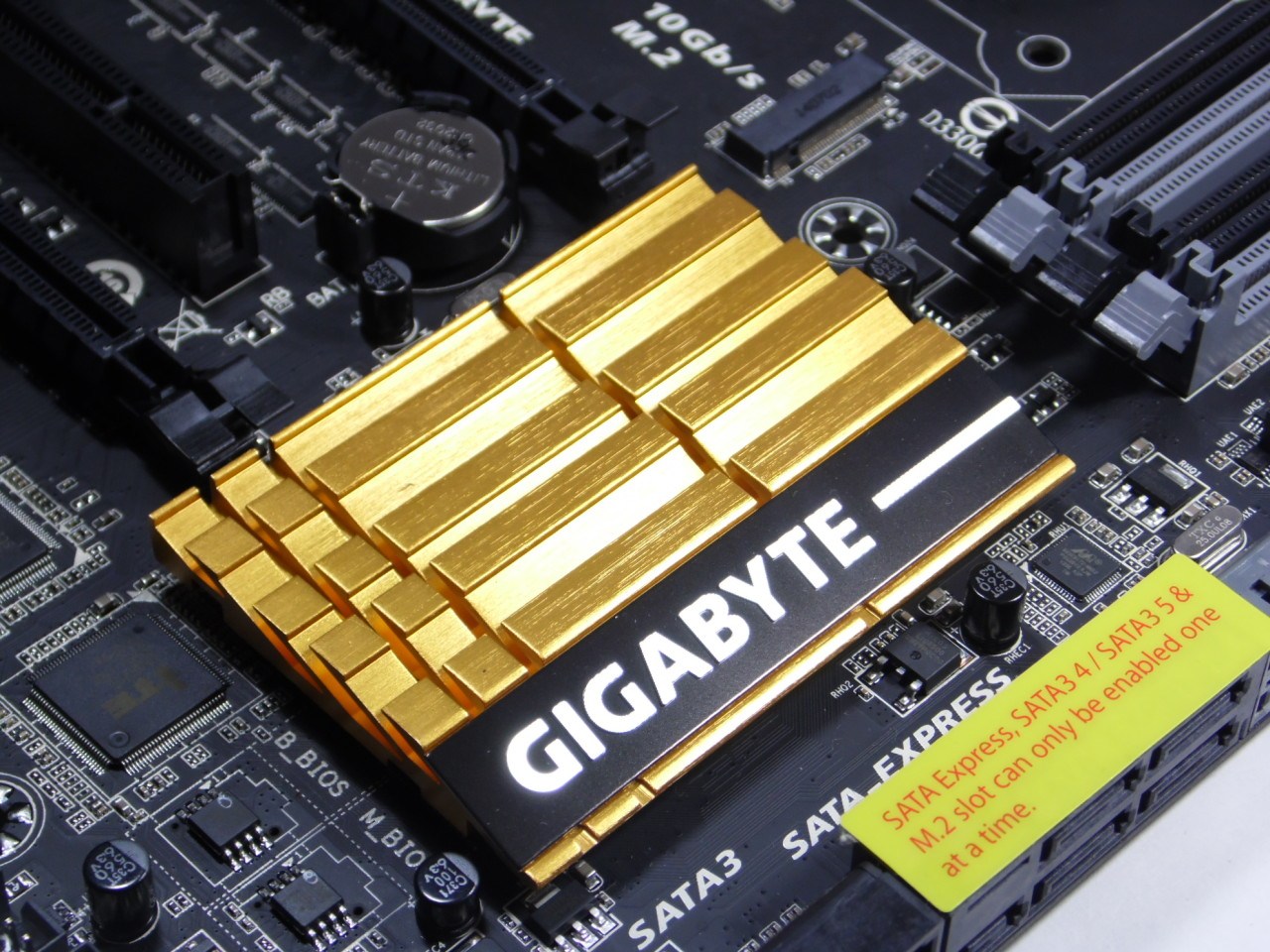

Un disipador con un amarillo dorado es el escogido por Gigabyte como el color predominante en la GA-Z97X-UD5H, y con el ya reconocido logo impreso de Ultra Durable de Gigabyte.
Un disipador con un amarillo dorado es el escogido por Gigabyte como el color predominante en la GA-Z97X-UD5H, y con el ya reconocido logo impreso de Ultra Durable de Gigabyte.
Impresos en la placa, podemos ver el logo tanto de las tecnologías multi-GPU que posee la placa madre como también el logo de Killer E2200 que trae consigo este modelo de Gigabyte.
Impresos en la placa, podemos ver el logo tanto de las tecnologías multi-GPU que posee la placa madre como también el logo de Killer E2200 que trae consigo este modelo de Gigabyte.
En el área de slot de expansión, la Gigabyte GA-Z97X-UD5H cuenta con soporte multi-GPU tanto para CrossFire como para SLI, dando como configuraciones, 1x PCI-E x16, 2x PCI-E x8 – x8, 3x PCI-E x8 – x8 – x4, esta última configuración solo para CrossFire, ya que para NVIDIA solo acepta configuración 2-Way SLI. 2 ranuras PCI-Express x1 acompañara las ya mencionadas ranuras, además de 2 ranuras PCI, ranuras que prontamente desaparecerán.
En el área de slot de expansión, la Gigabyte GA-Z97X-UD5H cuenta con soporte multi-GPU tanto para CrossFire como para SLI, dando como configuraciones, 1x PCI-E x16, 2x PCI-E x8 – x8, 3x PCI-E x8 – x8 – x4, esta última configuración solo para CrossFire, ya que para NVIDIA solo acepta configuración 2-Way SLI. 2 ranuras PCI-Express x1 acompañara las ya mencionadas ranuras, además de 2 ranuras PCI, ranuras que prontamente desaparecerán.
3 botones (ON/OFF, Clear CMOS y Reset), además de 2 switch que permitiran cambiar de BIOS manualmente y/o desactivar o activar el Dual BIOS. Otra cualidad que podemos ver de las placas madres desde hace un tiempo es la posibilidad de “testear” los voltajes directamente desde la placa mediante un tester, lo que la Gigabyte GA-Z97X-UD5H justo al costado derecho de los switch recién mencionados.
3 botones (ON/OFF, Clear CMOS y Reset), además de 2 switch que permitiran cambiar de BIOS manualmente y/o desactivar o activar el Dual BIOS. Otra cualidad que podemos ver de las placas madres desde hace un tiempo es la posibilidad de “testear” los voltajes directamente desde la placa mediante un tester, lo que la Gigabyte GA-Z97X-UD5H justo al costado derecho de los switch recién mencionados.
En el centro de la placa podemos ver el conector para SSD M2, con 3 medidas 80mm, 60mm y 42mm.
En el centro de la placa podemos ver el conector para SSD M2, con 3 medidas 80mm, 60mm y 42mm.
En el área de conectores de almacenamiento, vemos en el centro los conectores SATA Express fabricados por Lotes.
En el área de conectores de almacenamiento, vemos en el centro los conectores SATA Express fabricados por Lotes.



Plataforma de Pruebas y Metodología.

Plataforma de Pruebas.
Procesador- Intel Core I7 4770K
Refrigeración- Prolimatech Megashadow
- Cooler Master R4 x2
Placa Madre- Gigabyte Z97X-UD5H
- ASUS Maximus VI Gene
Memorias- G.Skill TridentX 2400 MHz 2x4 Gb.
Tarjeta de Video- Sapphire R9 290X Tri-X
Fuente de Poder- Seasonic X-1250
Almacenamiento- Toshiba THNSNC128GCSJ
Monitor- LG 32LD465
  • Las Pruebas fueron realizadas en Windows 7 Ultimate x64

  • El Driver utilizado en la tarjeta de video en las pruebas fue AMD Catalyst™ 14.4 WHQL.

  • Las resoluciones de las pruebas sintéticas son las predeterminadas por cada uno de los benchmarks.

  • Las resoluciones de las pruebas reales son de 1920×1080 con todos los gráficos al máximo disponibles en cada juego.

Pruebas 2D.

cine



CINE15OPEN

Aparentemente vemos un rendimiento bastante similar entre los 2 chipset Z87 y Z97, aunque limitados solamente a 2D.

ARith

Multi

ANCHB

fritz

PCMARK8

En un benchmark como PCMark 8 el cual mide gran parte de los componentes y herramientas de nuestro sistema, es en donde podemos ver una diferencia más considerable entre los 2 chipset, entregando mayor rendimiento el chipset Z97 ante su antecesor Z87.

Memtest

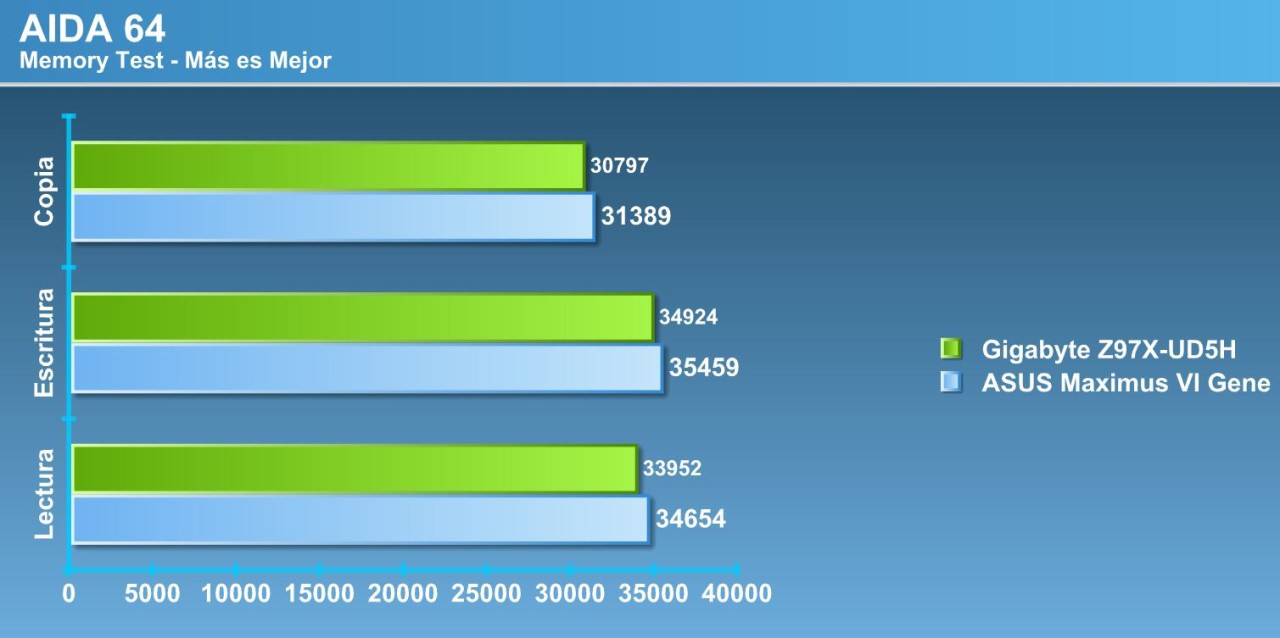

En las memorias también presentan una gran similitud de rendimiento, valores dentro de lo que hemos podido apreciar en placas madres con chipset Z87.

wprime

sp32

ROVIO

En la gran cantidad de pruebas aplicadas vemos que la diferencia de entre los 2 chipset no es tan grande, dejando esta diferencia a cualidades de arquitectura de cada placa madre más allá del potencial que nos ofrece el chipset mismo. Veamos si vemos el mismo escenario en las pruebas 3D.

Pruebas 3D.

3D111

3D132

Uni

bf4

Metro

El aumento si se puede apreciar claramente en las pruebas 3D a diferencia de lo que observamos en las pruebas 2D.  Este nuevo chipset ofrece un rendimiento superior de unos cuantos FPS en los juegos y varios puntos más en las pruebas sintéticas.

Overclock y Bios.

En este nuevo modelo de Gigabyte, podremos encontrarnos con una llamativa pantalla de inicio en la BIOS y bastante intuitiva, mostrando todas las opciones ordenadamente para cualquier usuario. Aunque con el “F2″ podras acceder al modo clásico.

bios1

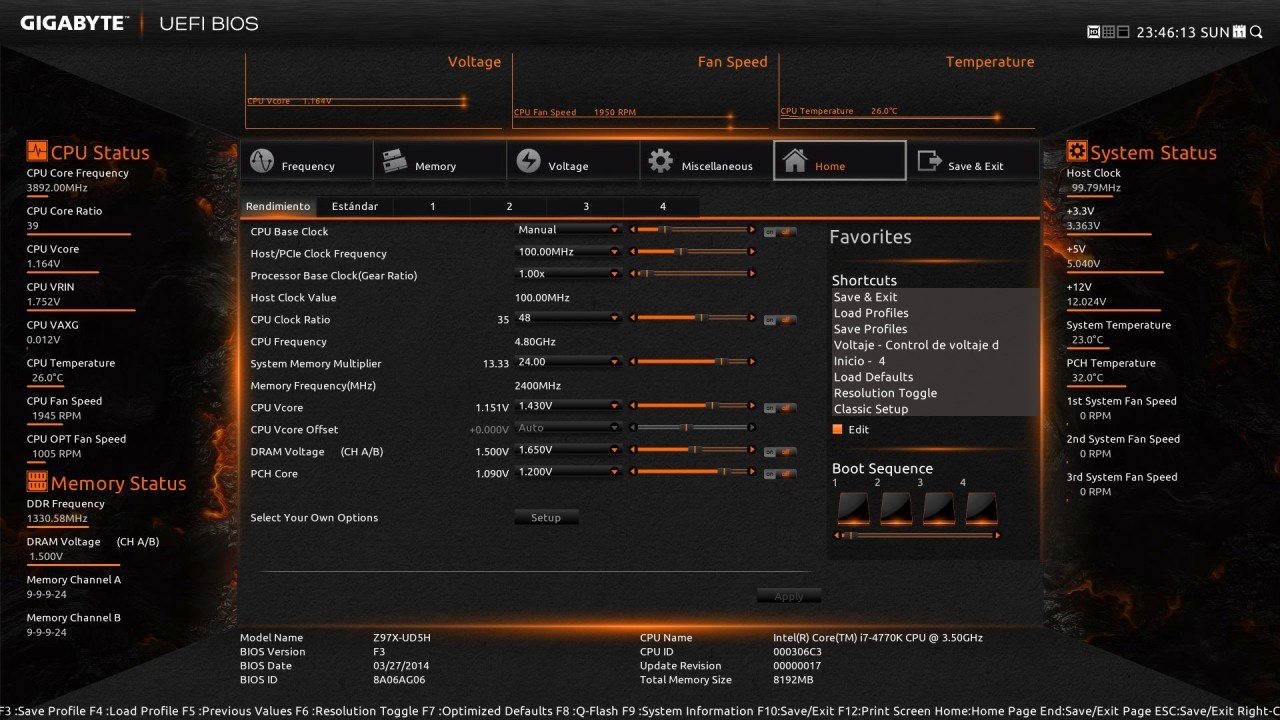

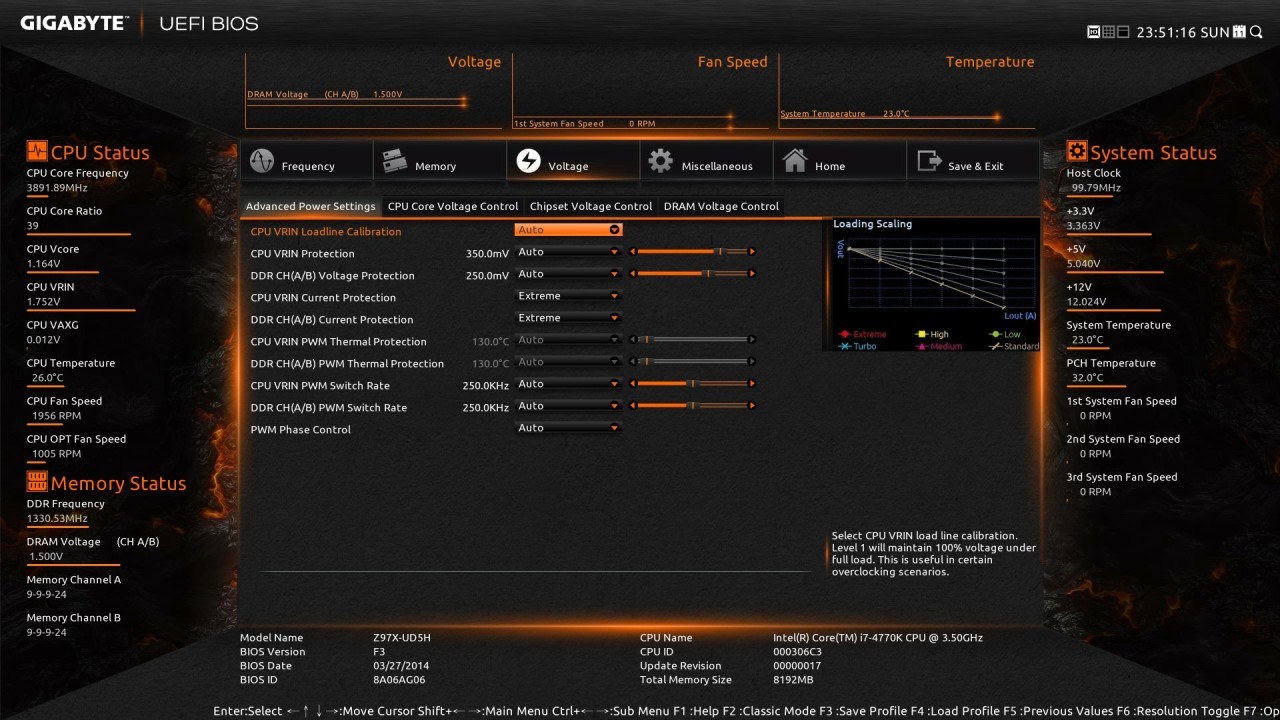

Aun, más llamativo es el entorno que nos ofrece la BIOS en sus paneles de configuraciones, entregando información detallada de cada opción y en tiempo real.

bios2

bios3

Luego de cambiar algunos parámetros no muy complejos, los 183 de BCLK y los 5187 MHz de frecuencia obtenido en la Gigabyte Z97-UD5H da muestra de la gran optimización de este nuevo chipset en el área del overclocking entregando un gran rendimiento en esta área en comparación al chipset Z87, además que el Vcore requerido para el logro del pick de frecuencia que llego casi a los 5.2GHz solo fue de 1.49V, voltaje bastante bajo en comparación a otras placas madres que nos pedía un poco más por menos frecuencia, sin mencionar que la estabilidad que nos ha ofrecido la Gigabyte Z97-UD5H bajo este nivel de overclock es de premiar. Gracias a estos avances en esta área tras esta nueva actualización de chipset romperá de seguro varios record alcanzados por el chipset Z87.

(Validación CPU-Z Frecuencia).

gigaz97cpu-z

Conclusión.

Una espectacular placa madre, una BIOS bastante impresionante y una estabilidad sobresaliente, son unas de las características que más impresionaron de este ejemplar de Gigabyte. Al no ser el modelo tope de línea para esta nueva generación de chipset, la Gigabyte Z97X-UD5H demostró poseer cualidades excepcionales, la estabilidad demostrada en las pruebas de overclock realmente son de envidiar. Este nuevo chipset ha hecho de esta nueva serie de placas madres algo bastante gratificante sobre todo en el área de overclock, cruzando la vara que las placas madres con chipset Z87 han dejado hasta la actualidad.

La BIOS de Gigabyte posee las mismas características de la versión OC en la generación de chipset anterior, una combinación de colores bastante llamativos y cautivantes, la que a su vez da información vital y en tiempo real de los valores de los componentes en la placa madre.

Aunque más allá del overclock y las tecnologías añadidas a este chipset así como el futuro soporte de Broadwell, la actualización tan temprana del Z87 que aproximadamente fue de 1 año no representa un cambio fuerte en el mercado de las placas madres considerando que para el uso totalmente necesario se deberá a esperar a la salida de Broadwell, sin mencionar que el refresco para los actuales Haswell esta pronto a realizarse crear algunas preguntas sobre este lanzamiento tan apresurado.
