Review: Gigabyte GA-Z77X-UP5 TH

Categorías: Placas Madre Reviews


Primer review de Octubre de la mano de nuestros amigos de Gigabyte que vuelve en gloria y majestad a recuperar un segmento perdido en su serie anterior, el exigente segmento HIGH END. Veamos que nos trae esta placa, la Gigabyte GA-Z77X-UP5 TH aquí en MadBoxpc.



Especificaciones.

Veamos que incluye esta placa y que tecnologías soporta.

CPU*Support for:
- Intel® Core™ i7 processors
- Intel® Core™ i5 processors
- Intel® Core™ i3 processors
- Intel® Pentium® processors
- Intel® Celeron® processors in the LGA1155 package
ChipsetIntel® Z77 Express Chipset
Memory* 4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Dual channel memory architecture
* Support for DDR3 2400+(OC)/1600/1333/1066 MHz memory modules
* Support for non-ECC memory modules
* Support for Extreme Memory Profile (XMP) memory modules
Audio* Realtek ALC898 codec
* High Definition Audio
* 2/4/5.1/7.1-channel
LAN* 1 x Intel GbE LAN chip (10/100/1000 Mbit)
Expansion Slots* 1 x PCI Express 3.0 x16 slot, running at x16 (PCIEX16)
* 1 x PCI Express 3.0 x16 slot, running at x8 (PCIEX8)
* 1 x PCI Express 3.0 x16 slot, running at x4 (PCIEX4)
* 3 x PCI Express 2.0 x1 slots
* 1 x PCI slot
Multi-Graphics Technology* Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology
Storage Interface* Chipset:
- 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1)
- 4 x SATA 3Gb/s connectors (SATA2 2~5)
- 1 x mSATA connector
- Support for RAID 0, RAID 1, RAID 5, and RAID 10

* Marvell 88SE9172 chip:
- 1 x SATA 6Gb/s connectors (GSATA3 8)
- 1 x eSATA 6Gb/s connectors
- Support for RAID 0 and RAID 1
USB* Chipset:
- Up to 2 USB 3.0/2.0 ports (available through the internal USB headers)
- Up to 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB header)
* Chipset + 2 VIA USB 3.0 Hubs:
- Up to 8 USB 3.0/2.0 ports (4 ports on the back panel, 4 ports available through the internal USB header)
Onboard Graphics* Chipset:
- 1 x D-Sub port
- 1 x DVI-D port, supporting a maximum resolution of 1920x1200
- 1 x HDMI port, supporting a maximum resolution of 1920x1200

* Intel DSL3510L chip:
- 2 x Thunderbolt ports supporting Mini-DisplayPort and Thunderbolt monitor(s), and supporting a maximum resolution of 2560x1600.
Internal I/O Connectors* 1 x 24-pin ATX main power connector
* 1 x 8-pin ATX 12V power connector
* 1 x PCIe power connector
* 3 x SATA 6Gb/s connectors
* 4 x SATA 3Gb/s connectors
* 1 x mSATA connector
* 1 x CPU fan header
* 4 x fan headers
* 1 x front panel header
* 1 x front panel audio header
* 1 x S/PDIF Out header
* 2 x USB 2.0/1.1 headers
* 3 x USB 3.0/2.0 header
* 1 x Clear CMOS jumper
*1 x Trusted Platform Module (TPM) header
* 1 x power button
* 1 x reset button
* 1 x Clear CMOS button
* 1 x Voltage Measurement Points
* 1 x BIOS Switch
Back Panel Connectors* 1 x D-Sub port
* 1 x DVI-D port
* 1 x optical S/PDIF Out connector
* 1 x HDMI port
* 2 x Thunderbolt ports
* 1 x eSATA 6Gb/s connectors
* 4 x USB 3.0/2.0 ports
* 2 x USB 2.0/1.0 ports
* 1 x RJ-45 port
* 5 x audio jacks
BIOS* 2 x 64 Mbit flash
* Use of licensed AMI EFI BIOS
* Support for DualBIOS™
Form FactorATX Form Factor; 30.5cm x 24.4cm
Price* US $239.99

Introduciendo el nuevo diseño diseño Ultra  Durable 5 que nos entrega protección contra la humedad, descargas electrostáticas,  golpes de corriente y sobrecalentamiento al usar Solid Caps y Mosfets de bajo perfil.

Esta placa soporta la tecnología 3D Power ALL Digital engine de Gigabyte, que permite la  entrega de un flujo de energía estable para el CPU y la memoria sin importar la carga. Y esto no se queda solo en las memorias, sino además para el VTT y los gráficos Intel HD Graphics integrados al procesador, para poder realizar ajustes y monitoreo en tiempo real. Incorpora además -al igual que las nuevas placas-, la utilidad 3D Power que aparte de Control de Voltaje, incorpora control de las fases de poder y permite controlar las frecuencias de la controladora PWM que trae nada menos que 12 fases de poder.

La GA-Z77X-UP5 TH nos entrega también la segunda revisión de la tarjeta Bluetooth 4.0/WiFi que vimos en la Gigabyte GA-X79-UD5, todo esto, sumado a 3D BIOS, Dual UEFI BIOS, 4 Slots de memoria en arquitectura Dual-channel, soporte para Lucid Virtu GPU virtualization,  soporte para Gráficas Intercambiables, soporte para PCI Express 3.02-way CrossFireX™ y 2-way SLI™ y lo más destacable: Dual Port Thunderbolt™, para velocidades de transferencias que llegan a un impresionante 10Gb/s para 4 dispositivos conectados simultáneamente, agreguen a eso un conector mSATA completa esta placa, que si bien comparte el diseño básico de su hermana Gigabyte GA-Z77X-UD3H, recupera parte de esa chispa que creímos perdida.



Primera Mirada.



Clásico empaque que Gigabyte nos está entregando.

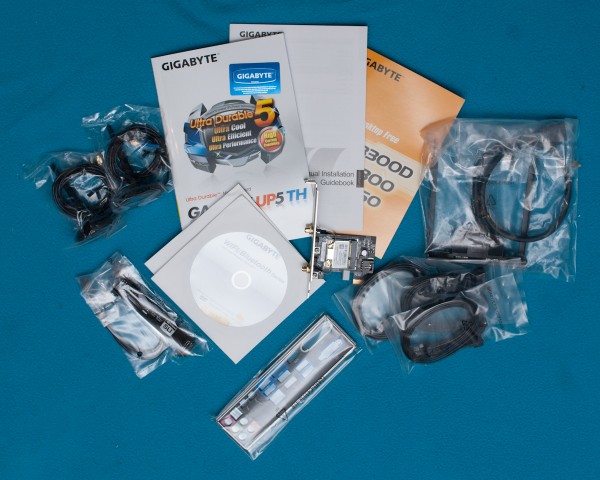

Bundle muy completo, se agradece la tarjeta WIFI/Bluethooth 4.0 más las antenas.

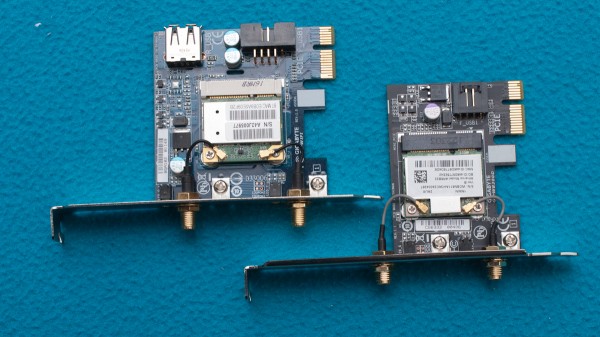

Comparación de las tarjetas. izquierda: Primera generación, más grande y aparatosa que la de segunda generación, se agradece el upgrade!

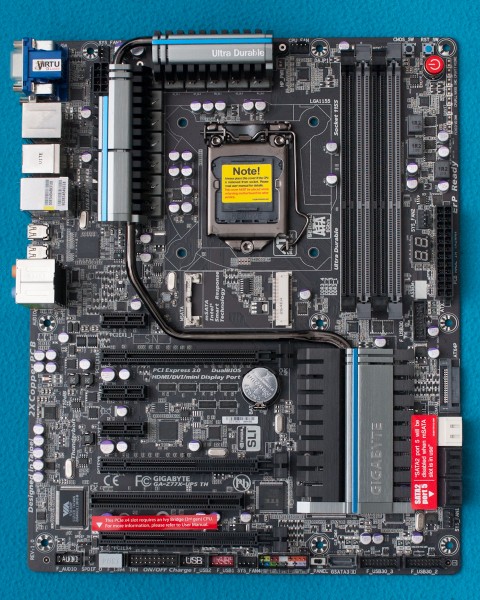

La placa en su totalidad.

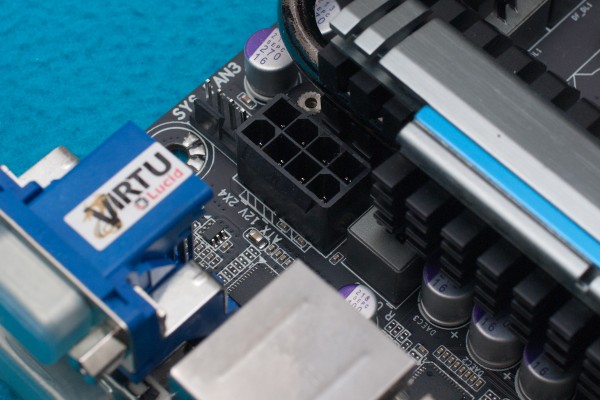

Conector de 8 pines para el CPU, se hace media incomoda la instalación por el tamano del heatsink de las fases de poder.

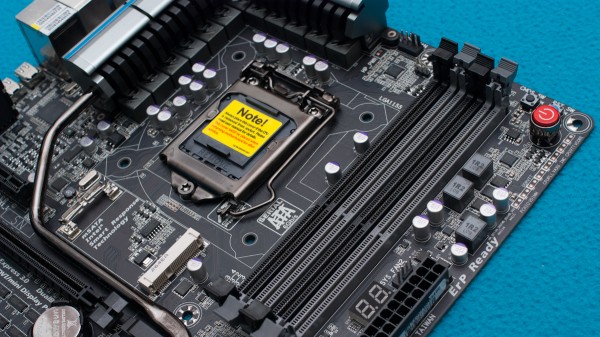

Área del CPU bastante limpia, perfecta para CPU coolers de gran tamaño.

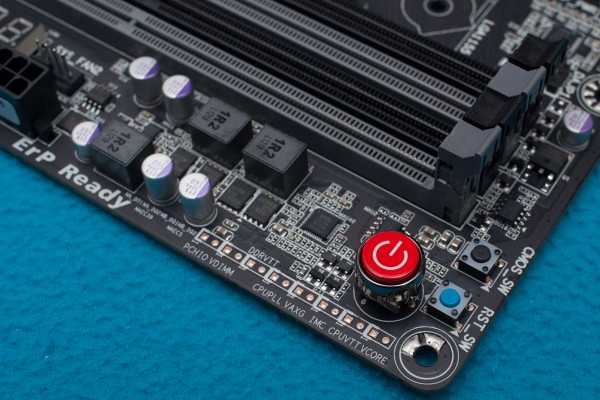

Botones Power, Reset y CLR_CMOS posando junto a los puntos de medición de voltaje.

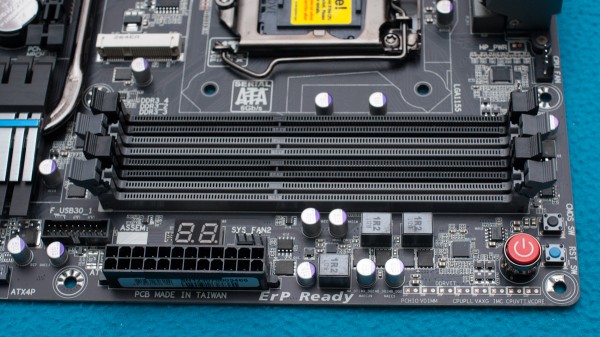

Buena distribución general, tanto del LED Debug, como el conector ATX de 24 pines y ese header USB 3.0 esta excelentemente ubicado para el panel USB 3.0 frontal que incluye la placa.

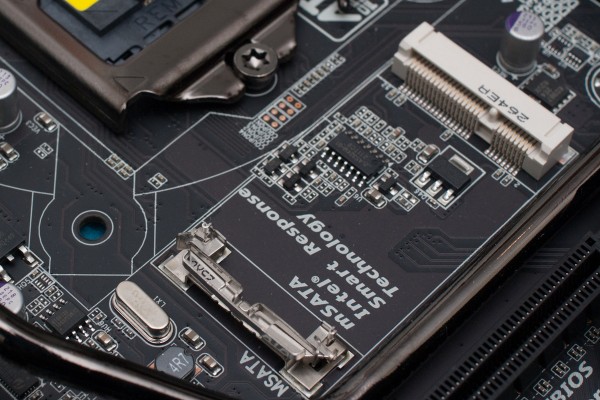

Puerto mSATA para un SSD, demasiado cercano al CPU para mi gusto.

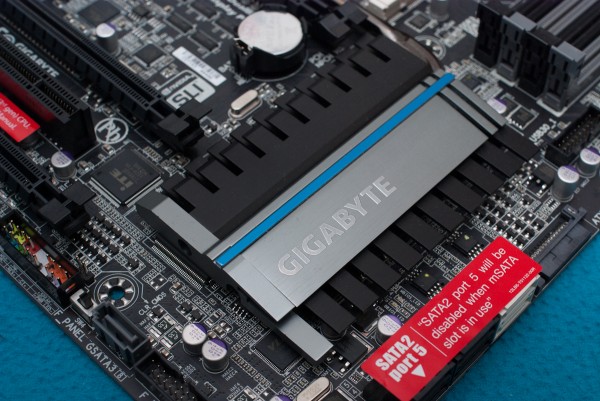

7 Puertos SATA, posando junto al heatsink del PCH.

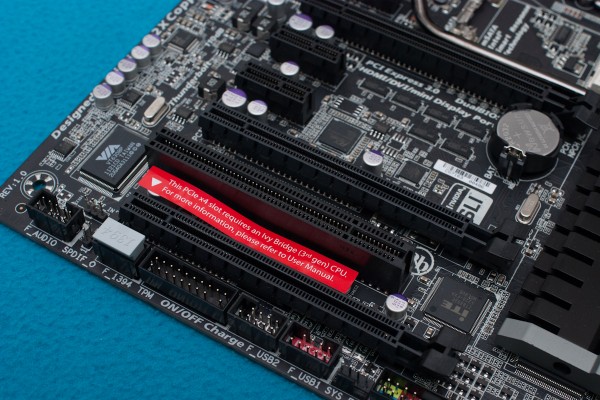

Buena conectividad, hasta 10 USB, soporte 2-way CrossFireX™ y 2-way SLI™ y espacio suficiente para las tarjetas de expansión que se les ocurran.

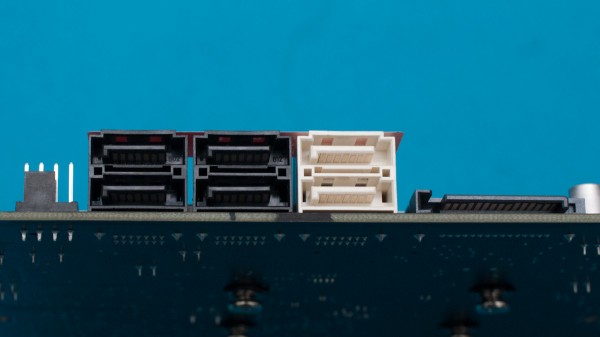

2 puertos SATA 6GB/s (Blancos) y 4 puertos SATA 3GB/s (Negros) mas un conector de poder auxiliar que curiosamente utiliza la interfaz SATA.

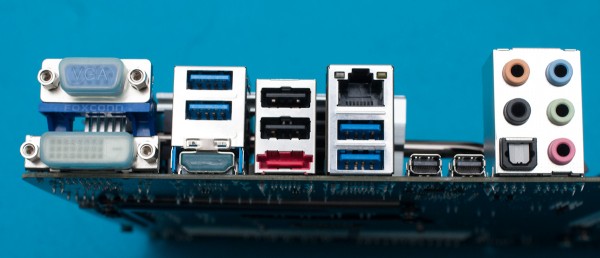

Panel trasero, tenemos 4 USB 3.0, 2 USB 2.0, puertos VGA (no sabemos porque siguen incluyendo este puerto, cuando basta y sobra con un HDMI y un Displayport), Puerto DVI-D y un puerto HDMI. un puerto RJ-45 Gigabit LAN, 2 puertos Thunderbolt, 5 jacks de audio de 3.5mm, salida óptica de audio y por último, un puerto eSATA 6GB/s



Metodología y plataforma.

Plataforma de pruebas.
Procesador- Intel Core i7 3770K
Placa Madre- Gigabyte Z77X-UP5 TH
- EVGA Z77 FTW
- ASUS Maximus V Formula
- Intel DZ77GA-70K
Refrigeración- Noctua NH-D14
Memorias- Gskill Ripjwas X 2x4GB 2133MHz 9-11-9-28
VGA- NVIDIA GTX 680
Fuente de Poder- Corsair AX-850
SSD- OCZ Vertex 3 120GB
Monitor- Viewsonic VA2231wm

Software.
- Windows 7 x64 Ultimate SP1
- Cinebench 11.5
- Aida 64
- Sisoft Sandra
- Fritz Chess Benchmark
-7-Zip
- PCMark 7
- Unigine Heaven HW Bot Mod
- 3DMark Vantage
- 3DMark 11
- Hard Reset Benchmark
- Lost Planet 2 Benchmark
- STALKER Call of Prypiat Benchmark
- Metro 2033 Benchmark
- Alien vs Depredador Benchmark
- Crysis 2 Benchmark

La metodología utilizada en este review es exactamente la misma que utilizamos en los reviews de placas madres y/o de CPUs que hemos realizado anteriormente. Solamente actualizamos algunas versiones de programas para mantener los resultados lo más frescos posible. Todas las pruebas fueron ejecutadas 3 veces, indicando como valor final y presentado el promedio estable de las corridas. El sistema se mantuvo bajo sus condiciones stock en todo momento, se deshabilitó Cool&Quiet/Turbo Core y los juegos corrieron sin PhysX y a una resolución de 1920×1080 (FullHD). Nuevamente pedimos disculpas por no poder contar con un ejemplar AMD, si bien se hicieron todas las gestiones lamentablemente fueron en vano. Esperamos tener el apoyo de AMD en un futuro no muy lejano.



Pruebas Sintéticas.

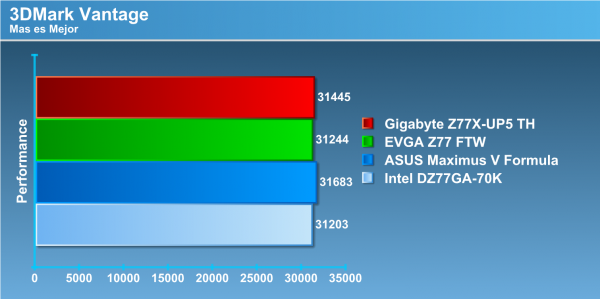

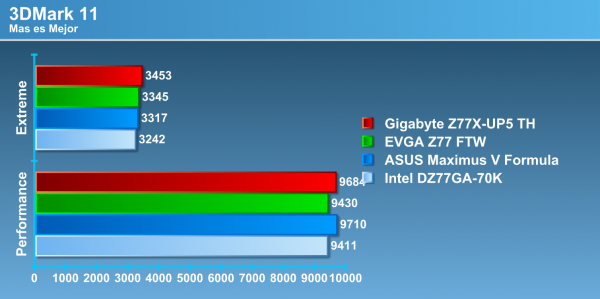

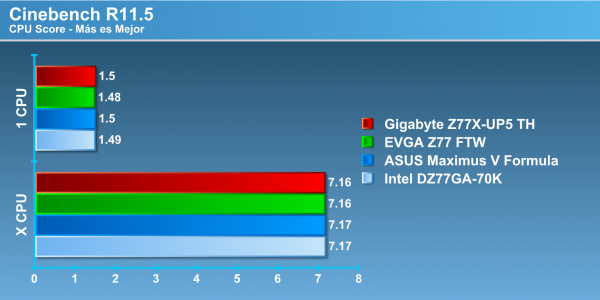

La placa se defiende muy bien en estos benchs, manteniéndose en el tope.

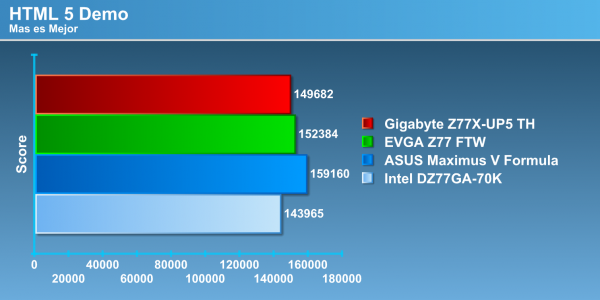

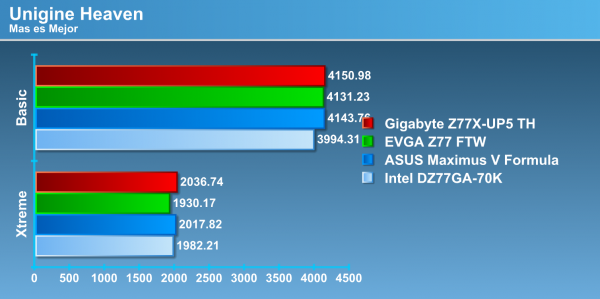

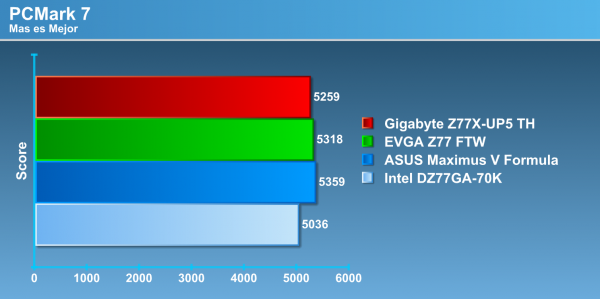

En Unigine Heaven esta placa se destaca, logrando excelentes puntajes, pero se nos cae en PCMark 7, donde llega penúltima.

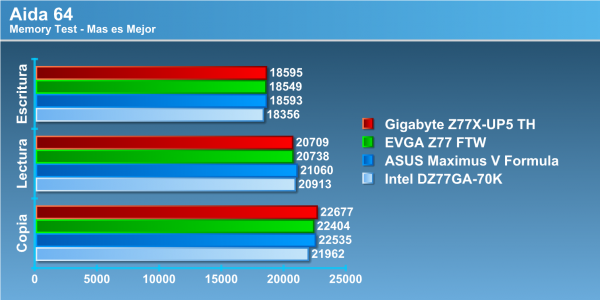

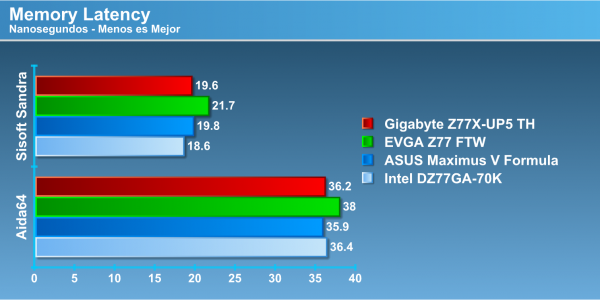

Tiene un excelente manejo de las memorias, obteniendo excelentes números tanto en copia como en escritura, logrando también muy buenas latencias.

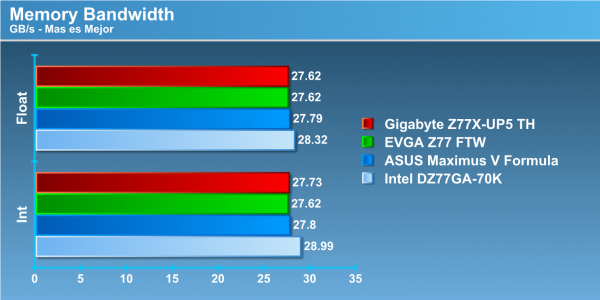

Tiene una ligera caída en los test de ancho de banda de las memorias. Nada muy preocupante.

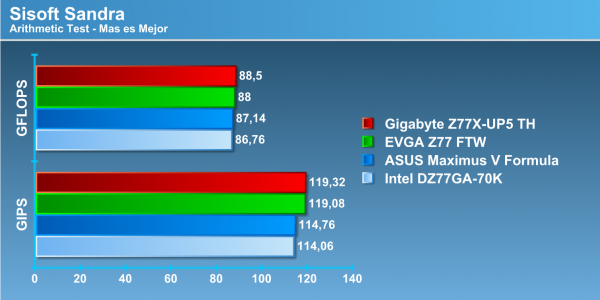

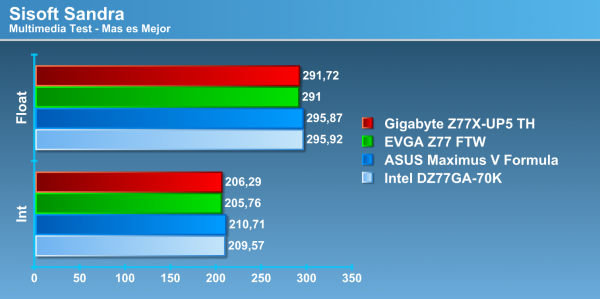

Sisoft Sandra es un bench duro de roer, pero la GA-Z77X-UP5 TH se defiende de maravillas.

En la prueba de OpenGL esta motherboard se comporto de lujo, pasemos a las pruebas reales.

Pruebas Reales.

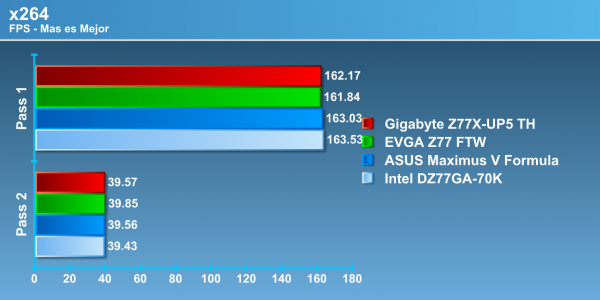

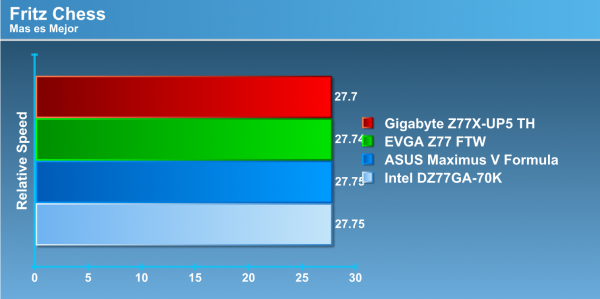

No hay mucho que decir, tenemos un empate técnico entre todas las motherboards probadas. Veamos los Juegos.

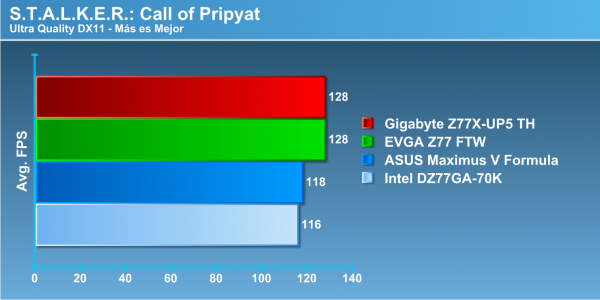

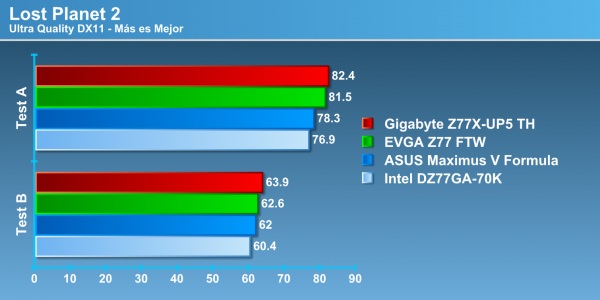

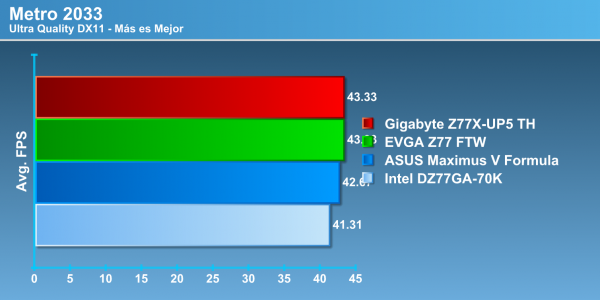

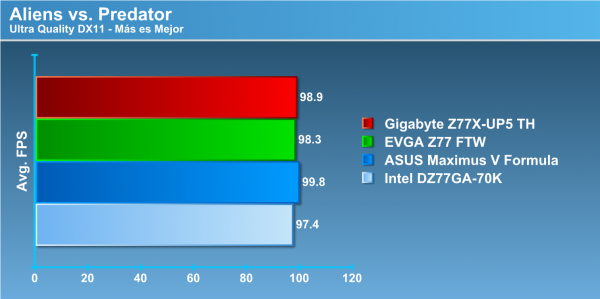

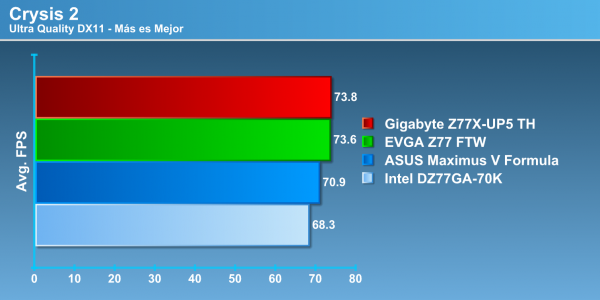

Es una EXELENTE plataforma Gamer, se comporta de manera notable en TODOS los juegos.



Overclock.

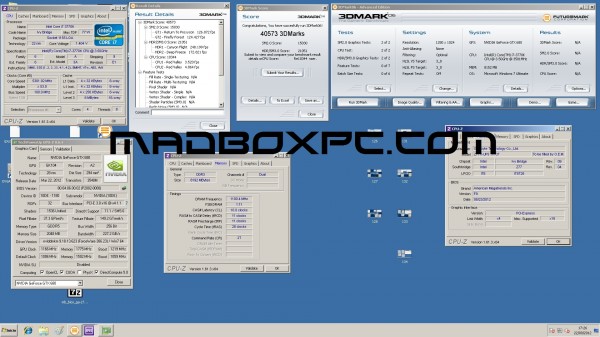

Logramos romper la mítica barrera de los 40.000 puntos en 3DMARK 06 con relativa facilidad, no fue necesario más que nuestro watercooling para dejar el procesador a 5.3GHz y superar esta barrera. Se ve auspiciosa tanto la placa como el procesador para una sesión de LN2 ¿O no?, parece que la Gigabyte GA-Z77X-UP5 TH dará que hablar en Madboxpc!.



Palabras Finales.

Gran placa, me sorprendió lo linda que es. Bundle muy completo acompañada de un rendimiento excepcional. Gigabyte con su modelo GA-Z77X UP5 TH,  nos entrego una placa totalmente HIGH END que lucha en los primeros puestos tanto en segmento precio, como en el segmento rendimiento retomando y encantando a un segmento que había perdido con su línea anterior. Con esto, se ganó un lugar en el selecto grupo de piezas que han ganado el premio Editors Choice aquí, en Madboxpc.com.



Agradecimientos a Gigabyte Chile  por hacer posible esta revisión.
