Review ECS A790GXM-A Black Series

Predator30
Publicado el 15 de Abril de 2009 a las 6:33 PM.
21 Comentarios

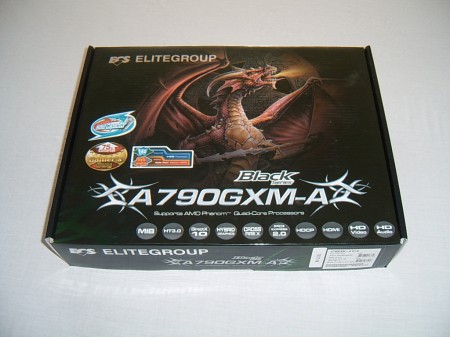

foto-tapa1 El empaque tiene una atractiva parte frontal en la cual destaca el dragón característico de la serie “Black”; además se destaca el hecho de utilizar capacitores sólidos y soporte para procesadores de 140 Watts de TDP.

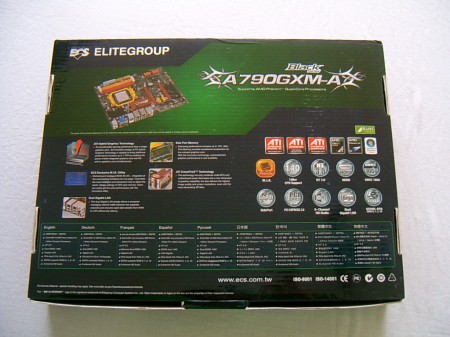

En la parte de atrás de la caja tenemos una foto de la placa y el cúmulo de características (que nadie lee, por cierto) entre las que hallamos soporte ATI CrossfireX, M.B.I., W.T.F., PCI-E 2.0 y otras.

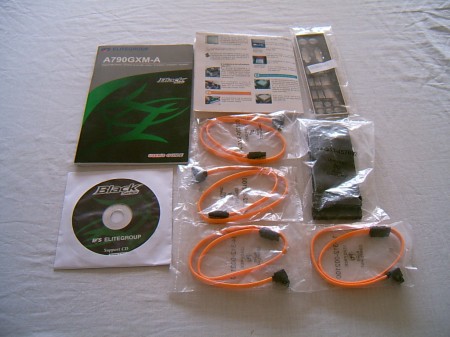

Al abrir la caja descubrimos que el bundle es bastante básico: cables SATA, cable IDE, protector de conectores para el gabinete, manual y drivers. Nada más ni nada menos.

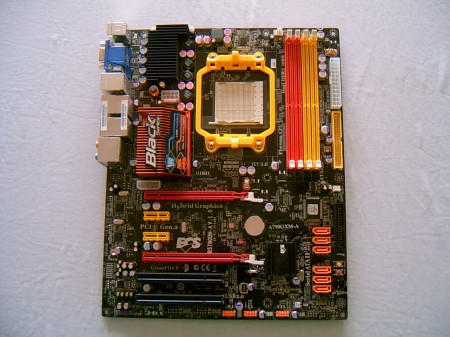

Dejemos a un lado los accesorios y mejor tomemos nuestra placa. ¿Qué es lo que encontramos? Varias cosas interesantes. Una placa que, tal como lo anuncia, trae capacitores sólidos (aunque no todos) y tiene plásticos en una combinación de colores ya característica de la serie Black (que a su vez está inspirada en las antiguas placas DFI y EpoX) la cual es estéticamente equilibrada a mi parecer y además tiene un aspecto “agresivo”, atractivo para las juventudes computinas de la actualidá.

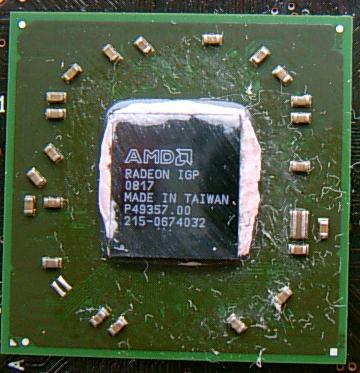

Con ustedes, el puente norte AMD 790GX (HD3300), un chip bastante pequeño que se encuentra debajo del dispador “dorado” muy cerca de la fase de poder. Veremos enseguida durante las pruebas que es lo que nos puede ofrecer.

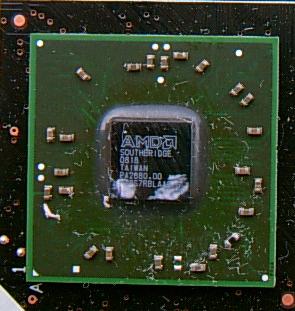

Acá podemos ver el SB750, cuyo calor es retirado por un pequeño disipador de color negro.

A continuación pueden ver la imagen del socket AM2+. El área alrededor está relativamente despejada lo que no entorpecerá la instalación de algún cooler más grande que el que viene incluído con los procesadores. De vivos y atractivos colores son los bancos para las memorias DDR2, haciendo buen contraste con el PCB negro y entregando la posibilidad de Dual Channel en 1066 Mhz. Ojo que su ubicación muy cercana al socket es algo que podría complicarnos si decidimos un ventilador / disipador muy grande.

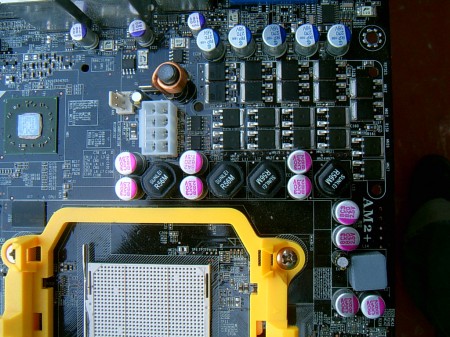

5 fases de poder para soportar los 140 Watts que consumen los CPU más poderosos. Al costado el conector de 8 pines 12V encargado de llevar la energía de la fuente a la placa para energizar el CPU.

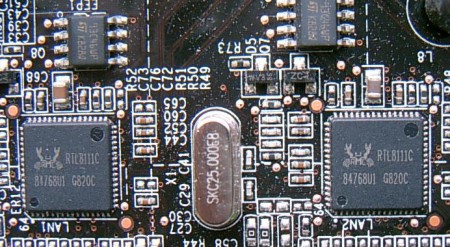

chip-red El Realtek 8111C encargado de proporcionarnos la conectividad tanto en red como para internet. Dos de ellos permitirán conectarnos a dos redes diferentes simultáneamente, una para el pr0n y la otra para las cosas serias.

chip-sonido

La versión avanzada del ALC888 , es decir el ALC888S, nos proporciona sonido de 7+2 canales de alta definición.

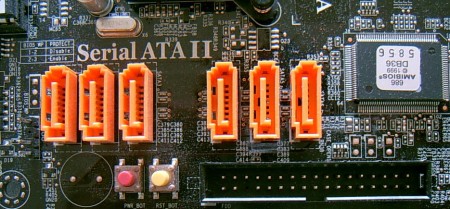

sata-2-y-pwb Tenemos 6 conectores SATA más los dos botones que siempre agradecemos: botón de encendido y reinici0. Al lado de ellos, el conector floppy que nadie ocupa… hasta que la instalación de Windows te pide un diskette para reconocer el disco duro.

par-de-pci-e

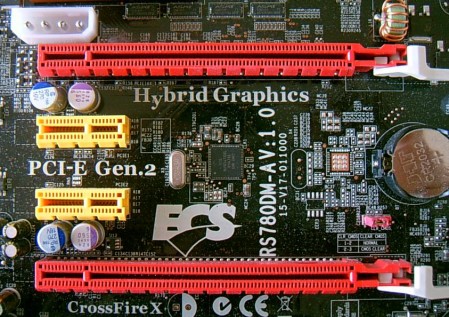

En la imagen pueden ver el par de ranuras PCI Express 2.0 las que soportan el modo multiGPU AMD CrossfireX. Entre ellas , dos PCI Express x1 y arriba el conector molex para tener mayor estabilidad a la hora de conectar VGAs de alto consumo.

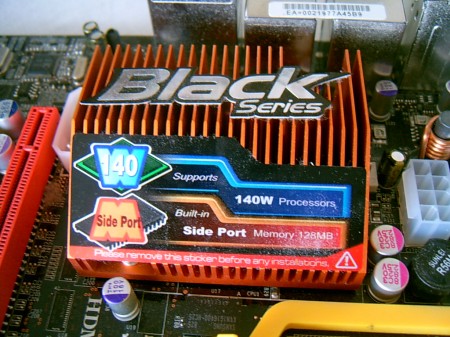

disipador-black El disipador del puente norte además se encarga de enfriar el Sideport, o sea el chip de memoria dedicado del IGP. El adhesivo prom (Bueno, acá en el disipador del puente norte está el sticker que promociona el soporte a CPU de 140 Watts y la existencia de memoria adicional Sideport.

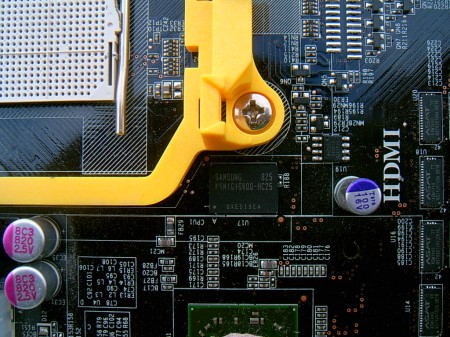

memo-sideport Aquí pueden ver la memoria que poderosea el Sideport: Samsung de 2.5 ns lo que se traduce en una velocidad teórica máxima de 800 Mhz. Suena a bastante poco pero para un procesador gráfico de rendimiento relativamente moderado como el IGP que tenemos acá es más que suficiente.

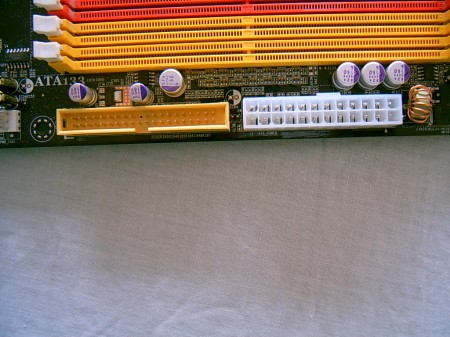

ide-y-atx Vemos en la imagen el conector IDE y el ATX de 24 pines en una posición bastante cómoda ya que están a la orilla de la placa .

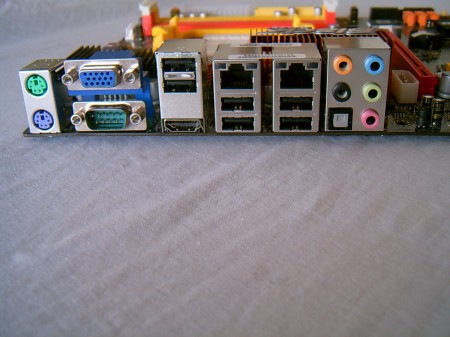

panel-trasero Finalmente terminamos el recorrido por la placa en el panel trasero, donde encontramos varias cosas y echamos de menos otras. Lo que se encuentra son dos conectores para red Gigabit Ethernet, un puerto VGA, HDMI, un PS/2 tanto para mouse como para teclado, 6 USB , los conectores de audio y el puerto serial . Lo que extrañamos fue el DVI, aunque con la salida HDMI ya disponemos por lo menos de una salida de imagen digital.
