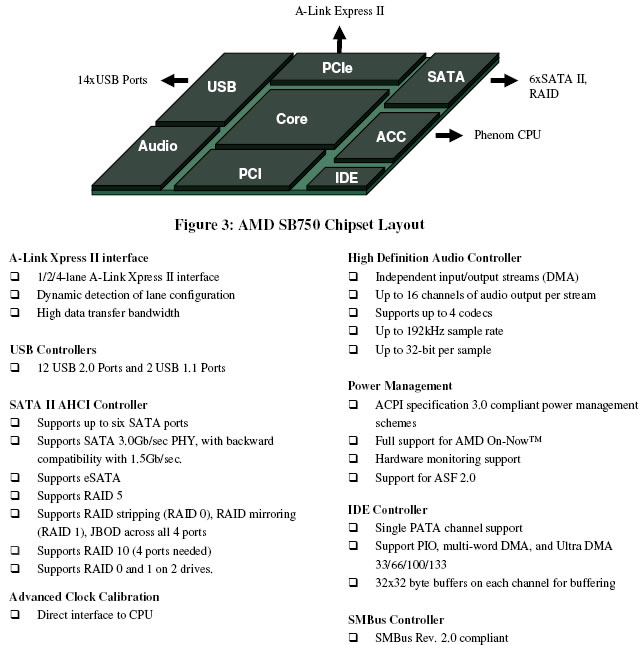

Southbridge AMD SB750: Anteriormente nunca se había tenido tanta expectativas respecto a un simple Southbridge, que generalmente se le encargan las diversas conectividades de la placa madres, ya sea puertos USB, conexión ethernet, puertos SATA2, PATA, Sonido, puertos PCI, y en el caso del AMD SB750 no es la excepción puesto que incorpora soporte para todo este tipo de conectividades, las cuales podemos revisar en el siguiente diagrama y sumario de características
Clic en la Imagen para Ampliar
Sin embargo, hay algo que diferencia a este Southbridge de su antecesor el SB700 y esto es una característica que ha introducido AMD denominada ACC (Advanced Clock Calibration) de esta característica ya habíamos hablado anteriormente en una de nuestras notas respecto al AMD 790GX, pero ¿en que consiste ACC?

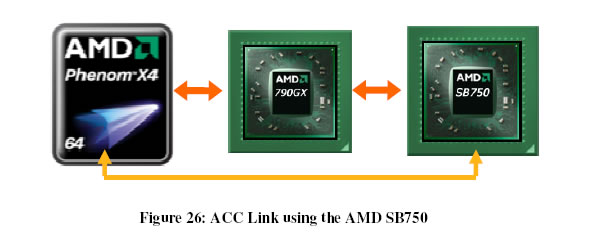

Advanced Clock Calibration es una nueva característica cuyo único fin es brindar un overlcock extra al procesador, este sistema incorporado en el Souhbridge puede brindar un incremento de frecuencia extra al procesador para un mejor rendimiento, solo esta disponible en este chipset y funciona en conjunción con procesadores AMD Phenom, especialmente los modelos BE (Black Edition), su comunicación con el procesador se da directamente desde el southbridge SB750 al procesador, mediante un canal de comunicación denominado ACC Link

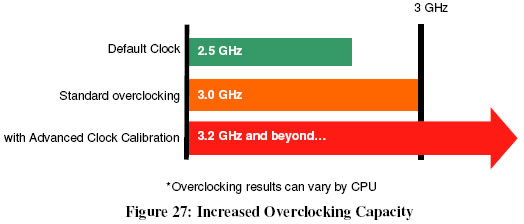

En un ejemplo grafico un procesador AMD Phenom de 2.5GHz puede escalar regularmente hasta los 3.0Ghz mediante un overclock estándar, sin embargo, con ACC, la frecuencia puede ser elevada hasta los 3.2Ghz, aunque esto depende del modelo de procesador y el pefil de overclock.
Los valores de Advanced Clock Calibration (ACC) son ajustables y pueden ser configurados mediante la herramienta o utilidad de tweaking de AMD denominada “Overdrive” o a través de la BIOS de la placa madre, en este ultimo caso encontraremos tres opciones: “AUTO”, “All Cores” o “Per Core”, para configurar los valores automáticamente, para todos los cores o solamente para algunos. Los valores óptimos generalmente son un 2% para procesadores Phenom 9850/9950Black Edition y un 4% para el procesador Phenom 9600Black Edition.

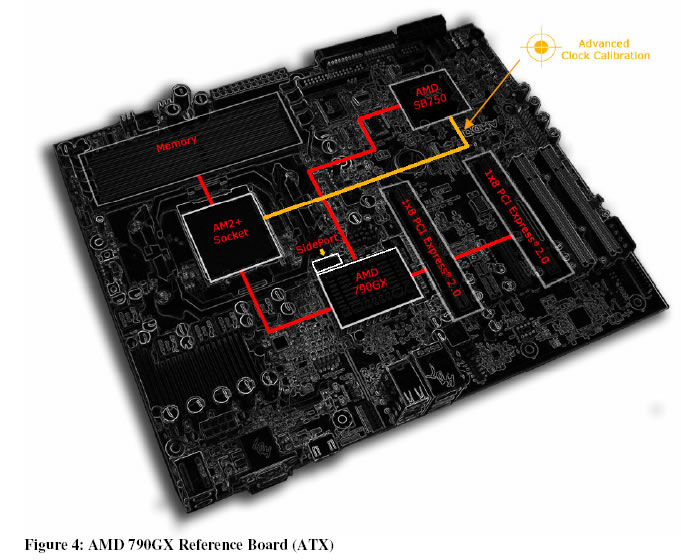

Clic para Ampliar la Imagen
ACC, para poder brindar este Overclock extra, modifica valores de voltaje, por lo tanto, es preferible tener un sistema de refrigeración para el procesador eficiente, en virtud de soportar la consiguiente alza de temperatura del procesador producto de la modificación del voltaje y frecuencias más altas del procesador.
Como vemos el Southbridge dejo de ser un elemento de bajo perfil y se convierte en una herramienta que no solo administra las conectividades, sino que también ayuda al overclock para deleite de los entusiastas.
