Review ASUS AM1M-A

SAM_3389



La presencia de pequeños y eficientes computadores en el mercado mueve a las grandes empresas a crear nuevos componentes que posean características con una mayor fortaleza en esos aspectos, es por lo que ASUS crea la ASUS AM1M-A, la que cuenta con componentes de gran calidad y tecnología que solo una de las mejores empresas de placas madres puede entregar.

Como hace un tiempo se apreció el rendimiento de estos pequeños procesadores de AMD, ASUS va un poco más allá, integrando a estas plataformas el overclock. Se puede decir que la integración de esta disciplina en una plataforma con una pobre refrigeración la que va de la mano con su poca generación de temperatura, es un factor que podría arruinar nuestro pensamiento en overclock a una plataforma de estas características, pese a esto ASUS se arriesga e integra a la ASUS AM1M-A y la ASUS AM1I-A ciertos parámetros de overclock que pueden ser manipulado tanto desde la BIOS como de su software AISuite.

Para esto ASUS integra cualidades que se aprecian normalmente en placas madres de un rango mas elevado, las que ASUS hace llamar “ASUS 5X Protection”.

Captura

Especificaciones.

Especificaciones.
CPUAMD Socket AM1 Athlon™/Sempron™ Processors
Supports CPU up to 4 cores
ChipsetBuild in AMD Sempron & Athlon-Series APUs
Memory2 x DIMM, Max. 32GB, DDR3 1600/1333 MHz Non-ECC, Un-buffered Memory
Single Channel Memory Architecture
Support AMD Memory Profile (AMP) memory
GraphicIntegrated AMD Radeon™ R Series Graphics in the APU
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 1920 x 1080 @ 60 Hz*1
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 1920 x 1200 @ 60 Hz
Maximum shared memory of 2048 MB
Expansion Slots1 x PCIe 2.0 x16 (x4 mode)
2 x PCIe 2.0 x1
StorageAMD® Sempron & Athlon-Series APUs :
2 x SATA 6Gb/s port(s), yellow
LANRealtek® 8111GR, 1 x Gigabit LAN Controller(s)
AudioRealtek® ALC887-VD 8-Channel High Definition Audio CODEC *2
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
USB PortsASMedia® ASM1042 controller :
2 x USB 3.0/2.0 port(s) (2 at back panel, blue)
AMD® Sempron & Athlon-Series APUs :
8 x USB 2.0/1.1 port(s) (4 at back panel, black, 4 at mid-board)
AMD® Sempron & Athlon-Series APUs :
2 x USB 3.0/2.0 port(s) (2 at mid-board)
Special FeaturesASUS 5X Protection :
- ASUS DIGI+ VRM - 1 + 1 Phase digital power design
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
- ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability
- ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating
ASUS EPU :
- EPU
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-Slot
Operating System SupportWindows® 8.1 , 32bit/64bit
Windows® 8 , 32bit/64bit
Windows® 7 , 32bit/64bit
Windows® XP , 32bit
Back I/O Ports1 x PS/2 keyboard/mouse combo port(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.0 (blue)
4 x USB 2.0
3 x Audio jack(s)
Internal I/O Ports2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x TPM header
1 x COM port(s) connector(s)
2 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x parallel port connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Internal speaker connector(s)
1 x System panel(s)
AccessoriesUser's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
BIOS64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information
Form FactormATX Form Factor
8.9 inch x 6.7 inch ( 22.6 cm x 17 cm )

Primera Mirada.

SAM_3385

SAM_3387
En la cara posterior del empaque, ASUS muestra las características que posee la ASUS AM1M-A, además de las especificaciones de esta.
SAM_3388

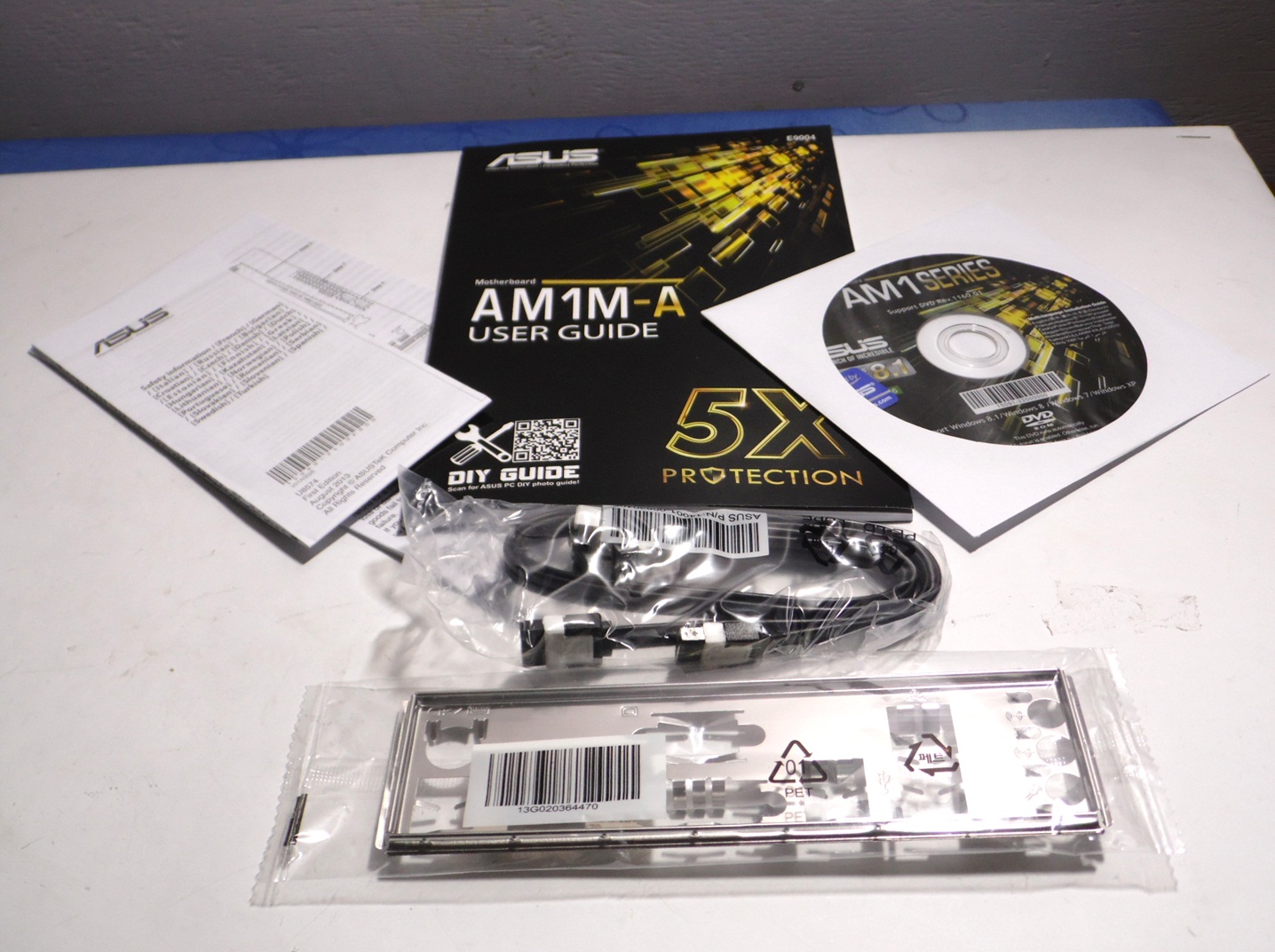

EL “bundle” que posee la ASUS AM1M-A posee lo justo y necesario para el buen funcionamiento y accesorios que debiera necesitar el usuario.



SAM_3389

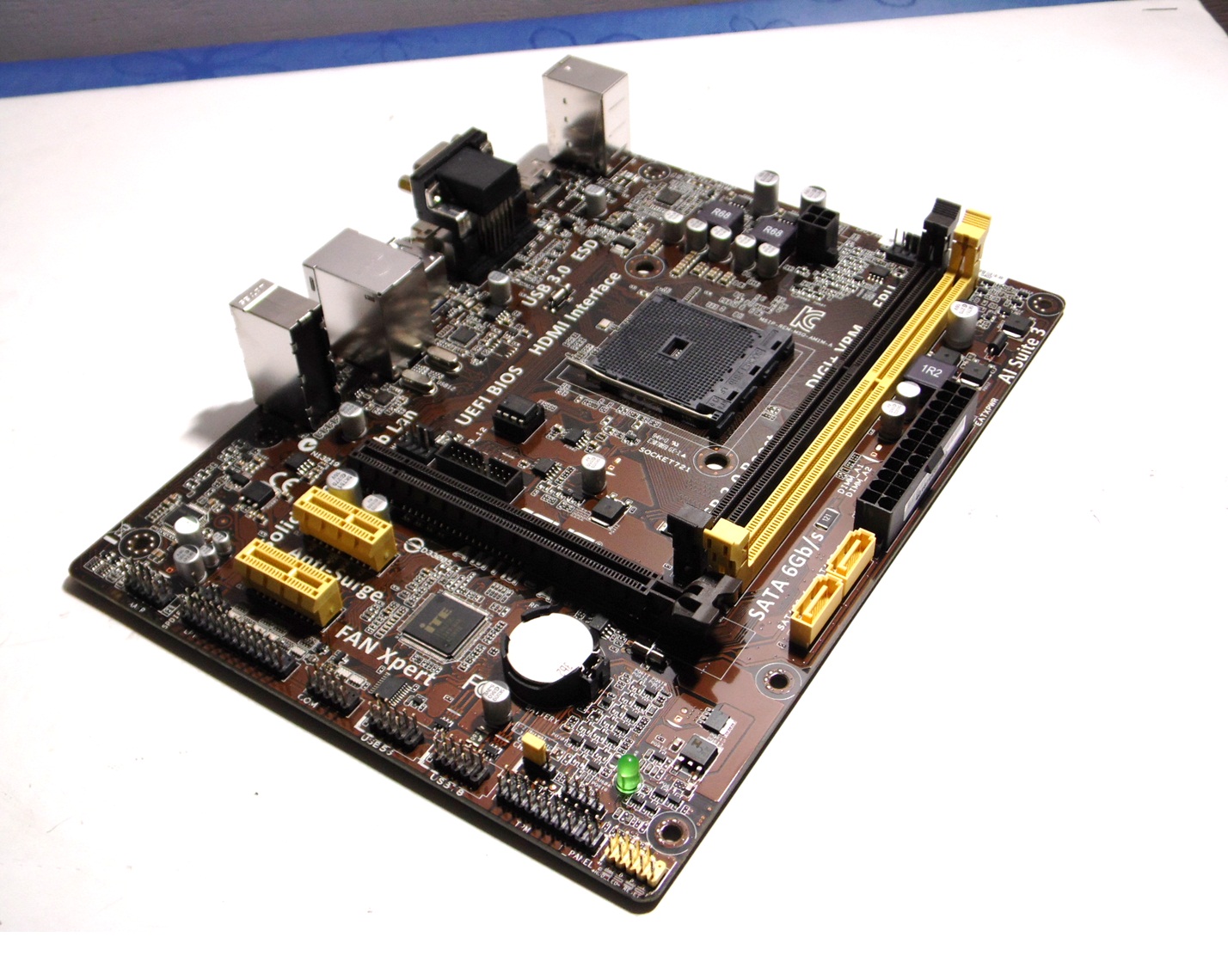

Vemos una placa madre, de tamaño mATX con un pcb de color cafe oscuro, esta combinación de colores es la que ocupa los modelos de entrada en las placas madres de ASUS.
SAM_3391

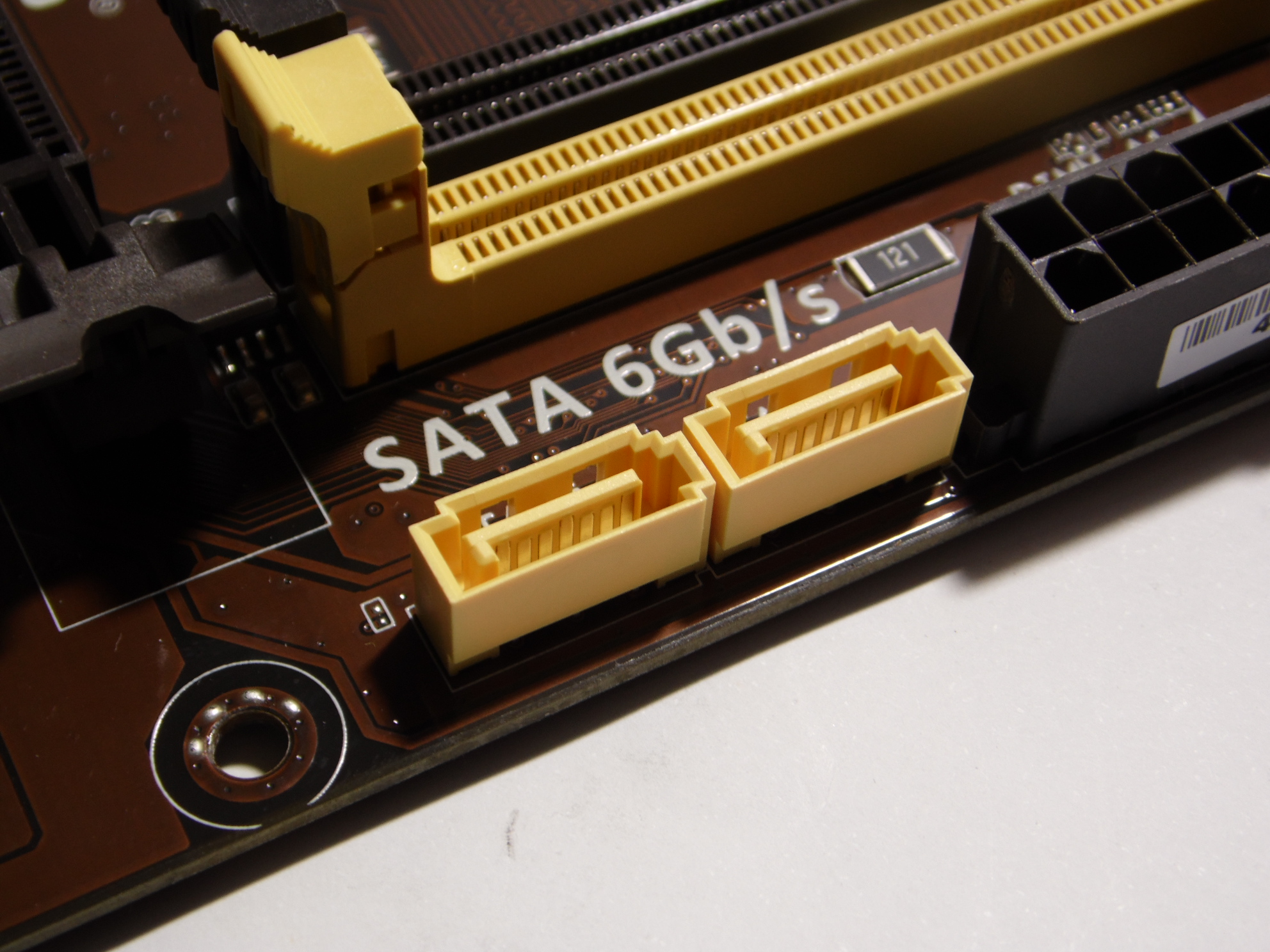

En su borde derecho, luego del conectore de 24 pines, podemos encontrar solo 2 conectores SATA 3 de color amarillo.
SAM_3395

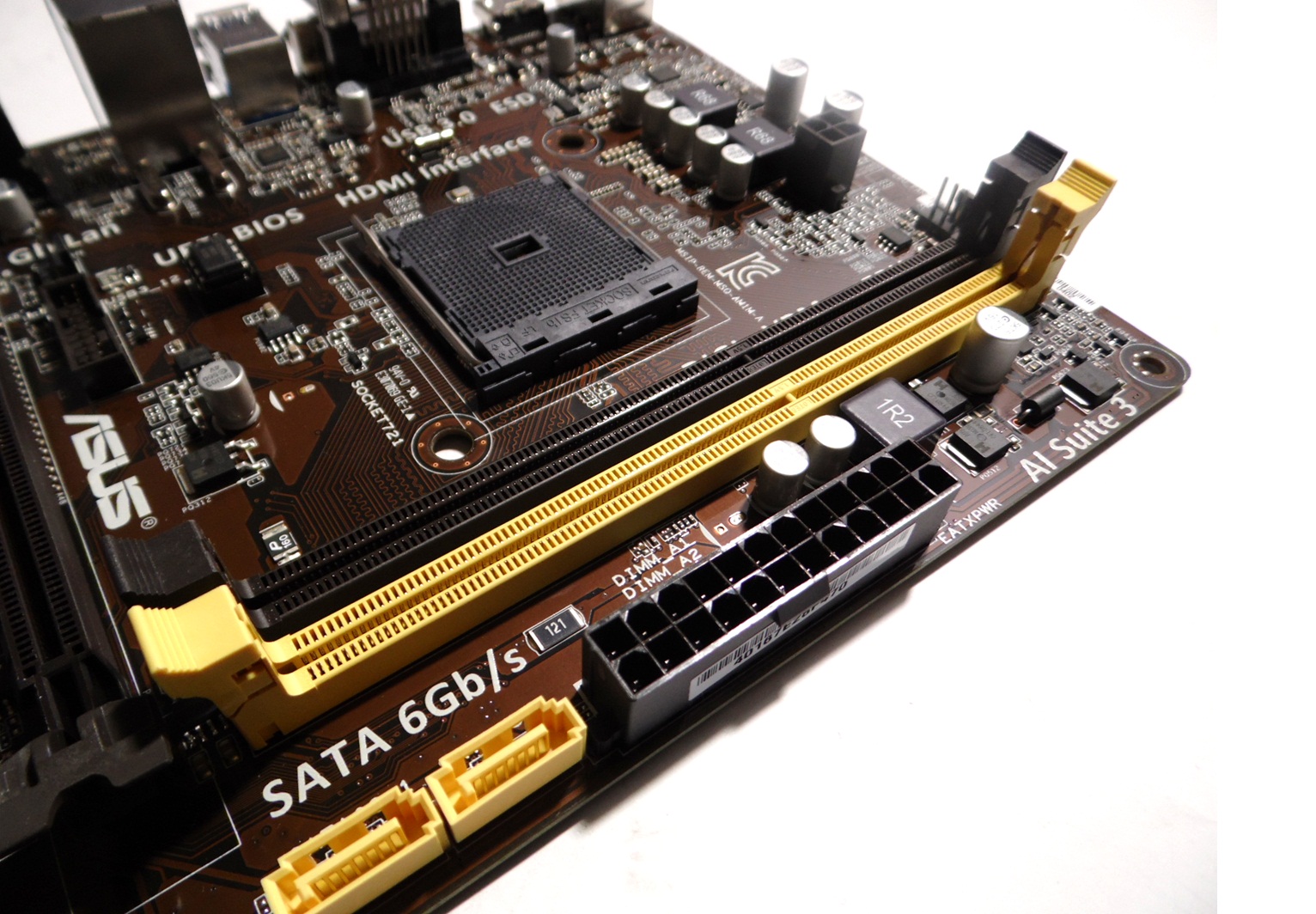

Los módulos de memoria RAM que posee la ASUS AM1M-A son 2, entregando solo single channel como el único soporte debido a las características del procesador.
SAM_3392

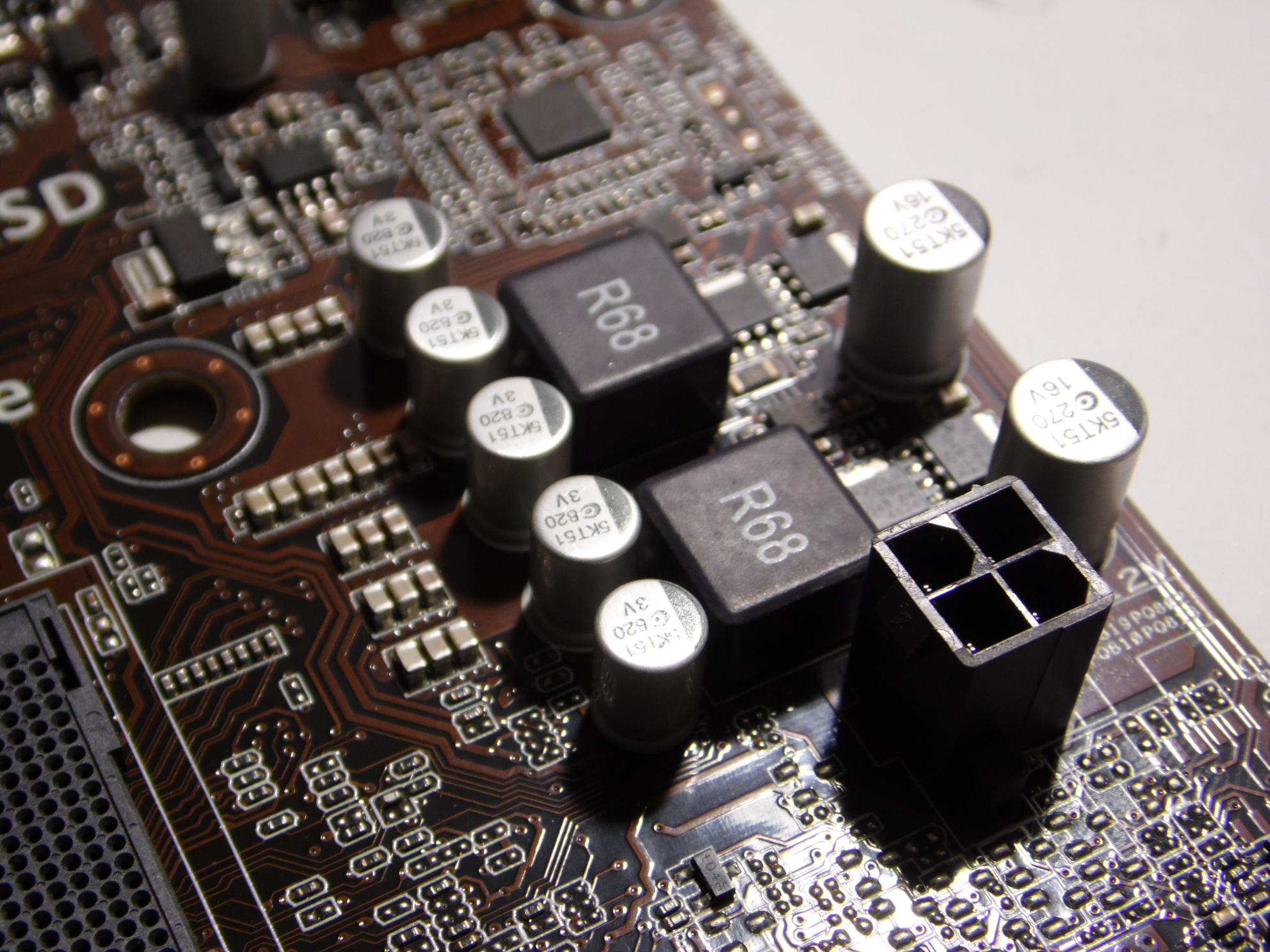

Un par de fases de poder más un conector de 4 pines para el CPU será a grandes rasgos los encargados de la energía del procesador.
SAM_3397

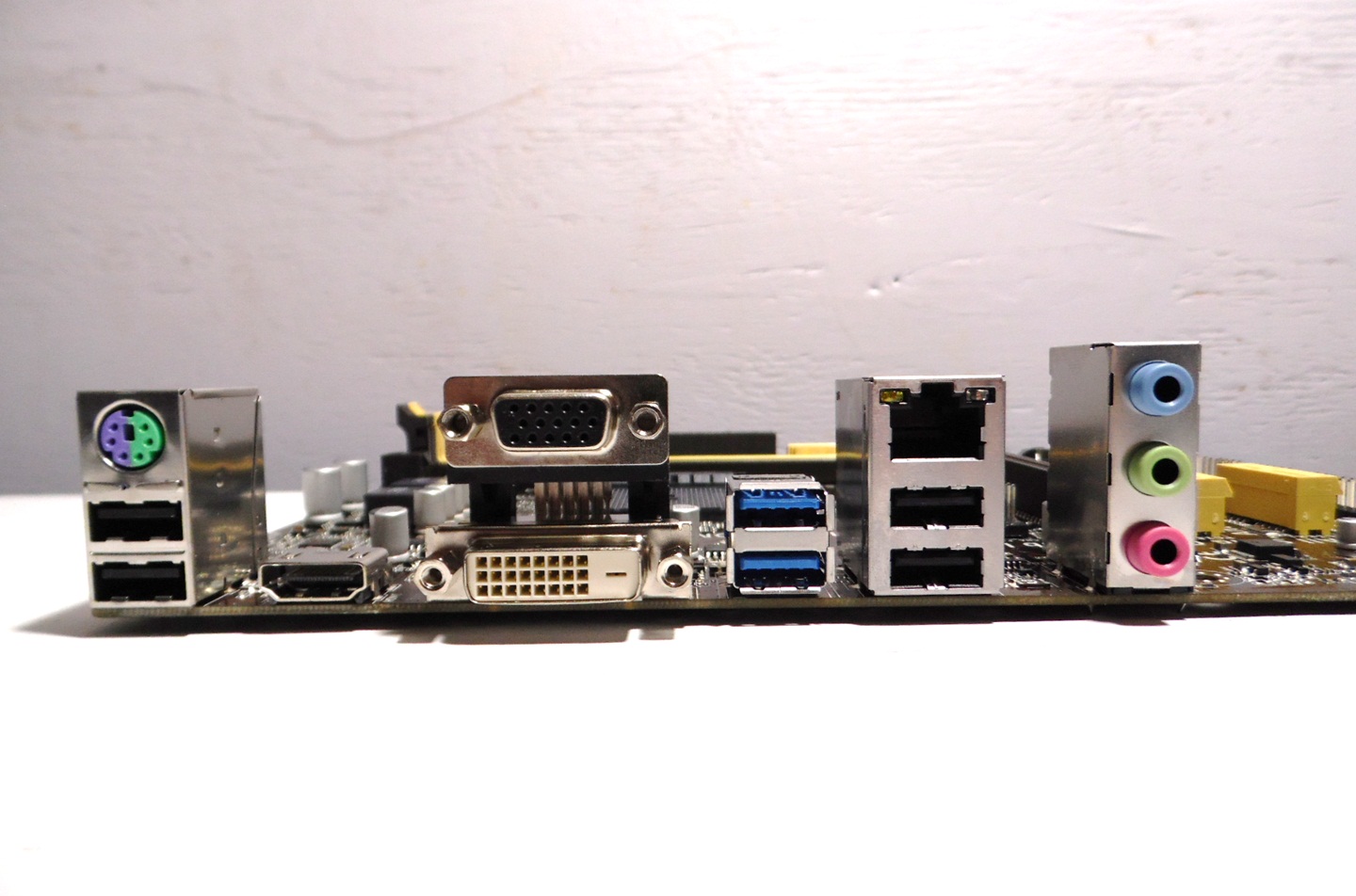

En el panel posterior, vemos gran diversidad de conectores, tanto como conectores de video como de periféricos.
SAM_3393

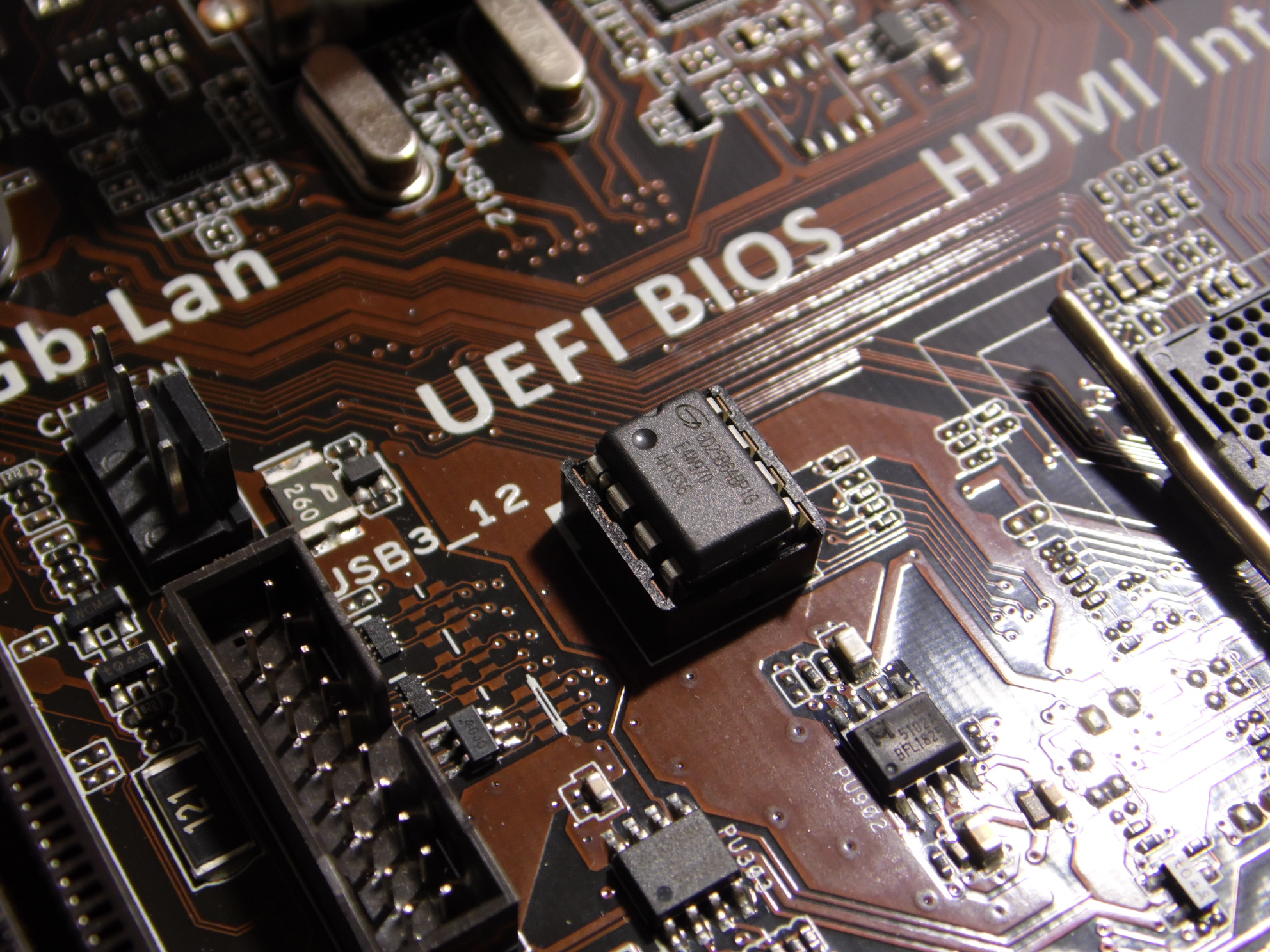

La ASUS AM1M-A cuenta con una BIOS UEFI de 64 Mb desmontable.
SAM_3394

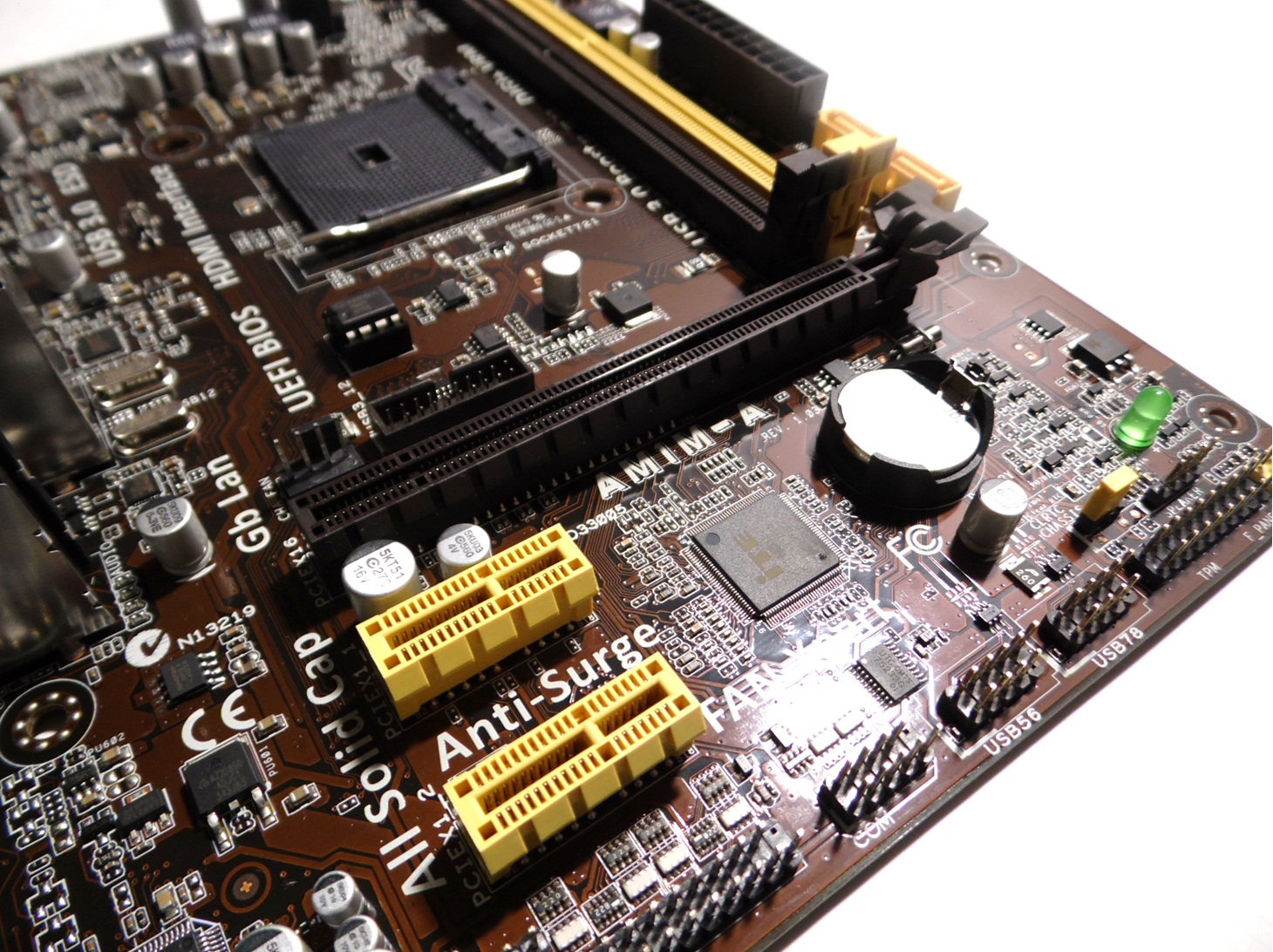

En los conectores de expansión, se ven 2 ranuras PCI-Express x1 y una ranura PCI-Express, el destino a la que fueron creadas estas plataformas no requieren de agregar muchos componentes por lo que ciertas tecnologías como crossfire no son necesarias.

Plataforma de Pruebas y Metodología.

Plataforma de Pruebas.
CPU- Athlon 5350 2.05 GHz
Refrigeración- Cooler Stock
Memorias- AMD Radeon 1600 MHz 4Gb
Placa Madre- ASUS AM1M-A
- Asrock AM1B-ITX
Tarjeta de video- AMD HD 8400
Fuente de poder- Seasonic X-1250
Almacenamiento- Corsair Force LX 256GB
Monitor- LG 32LD465
  • Las pruebas fueron realizadas en Windows 7 Ultimate X64

  • El driver utilizado en el apartado grafico fueron realizadas con la versión AMD Catalyst 14.8.

  • Las resoluciones de las pruebas sintéticas son las predeterminadas por cada uno de los benchmarks.

  • Las resoluciones de las pruebas reales fueron de 1366X768 y 1920X1080.



Pruebas 2D.

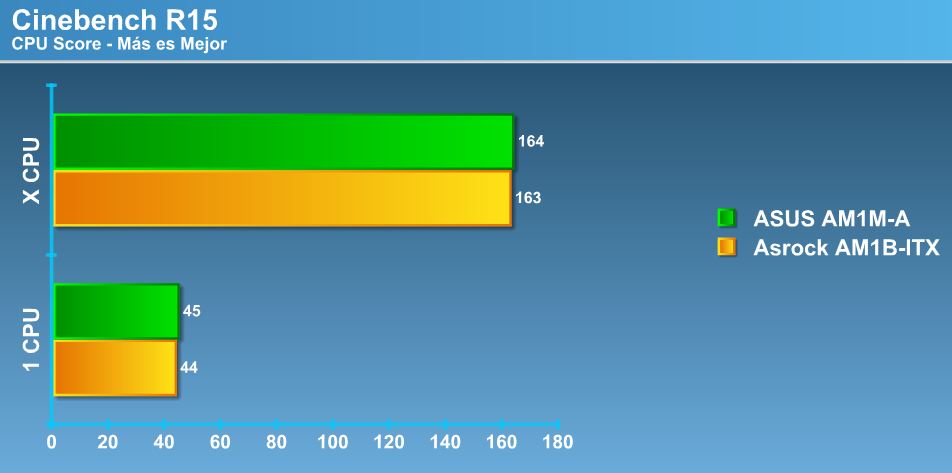

CINE

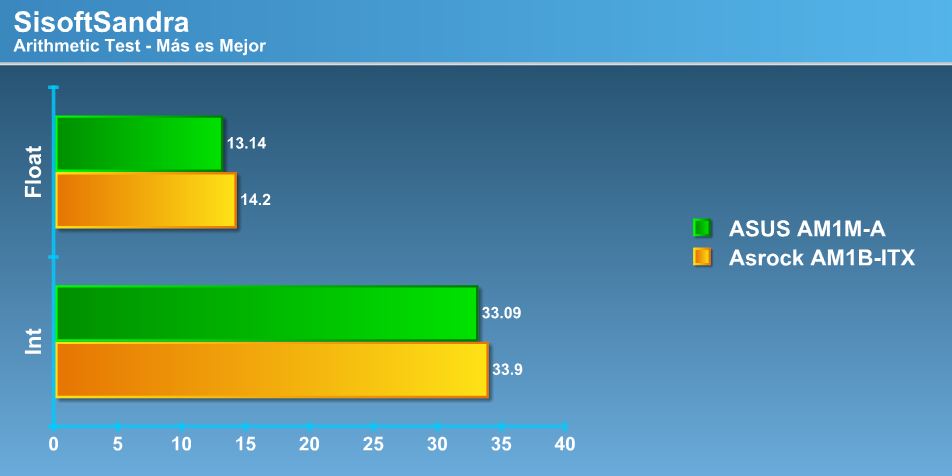

ARITH

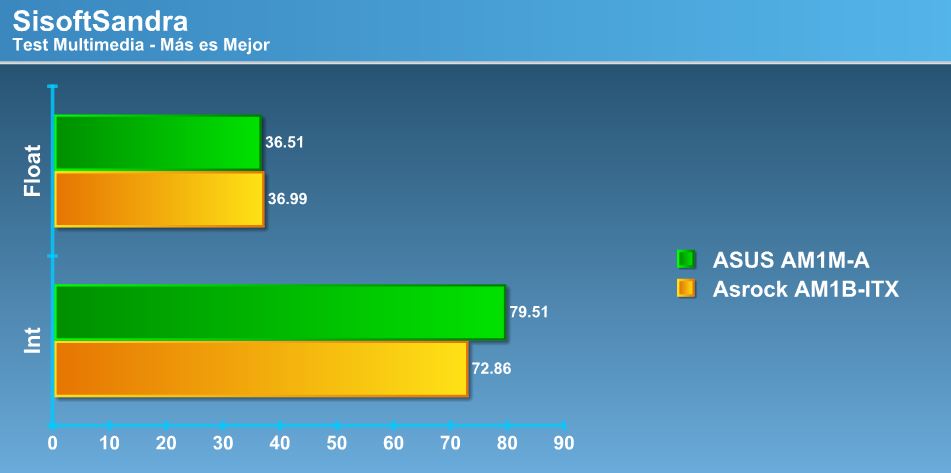

MULTI

ANCH

SIS CRIP

aida

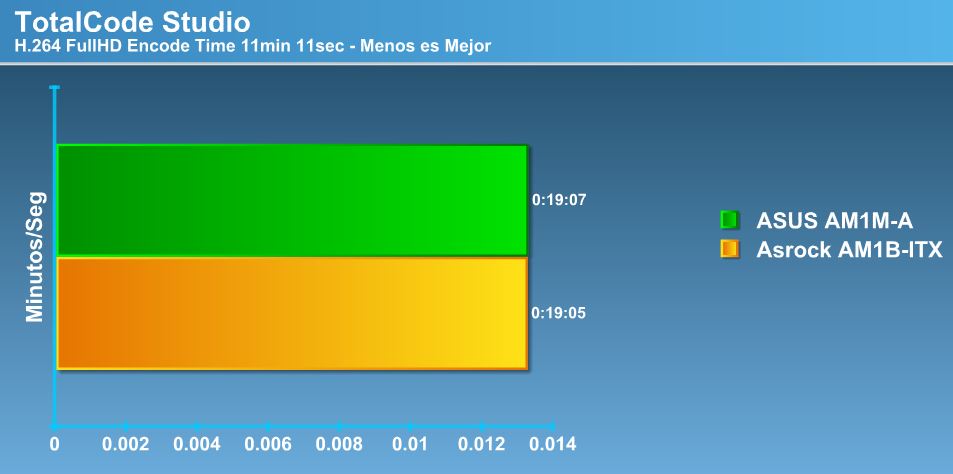

TOTALCOD

WINRAR

La mejora de su rendimiento en tareas diarias, consigue ser un atractivo producto, disminuyendo el tiempo en programas que normalmente ocupamos.

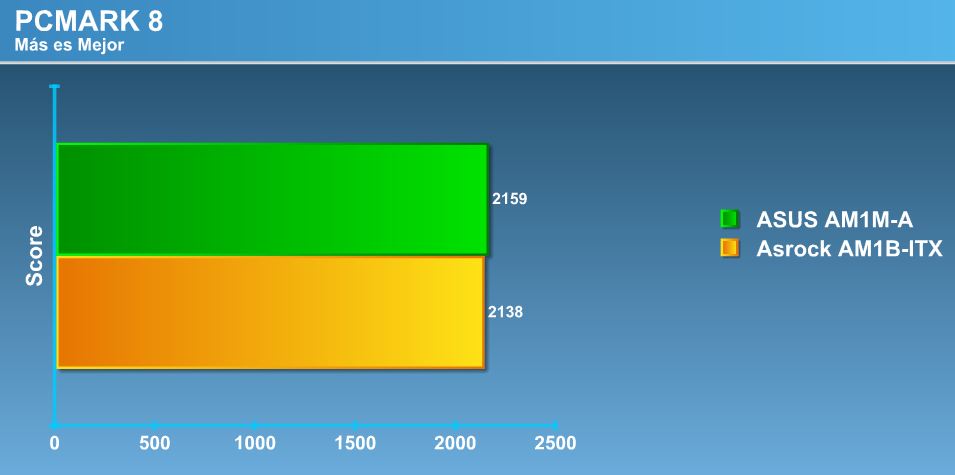

PC8

Base

Podemos apreciar una leve superioridad en rendimiento 2D en la ASUS AM1M-A ante su compedidora, veamos si esto se repite en las pruebas 3D.

Pruebas 3D.

3d11

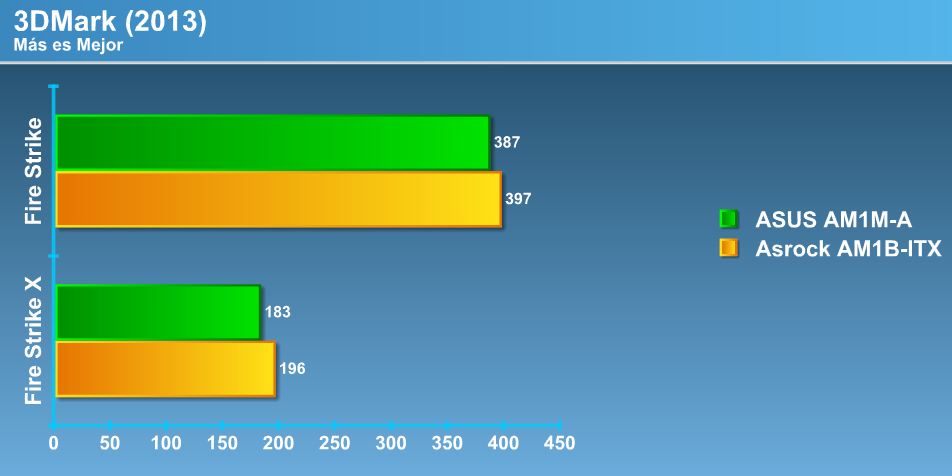

3d13

uni

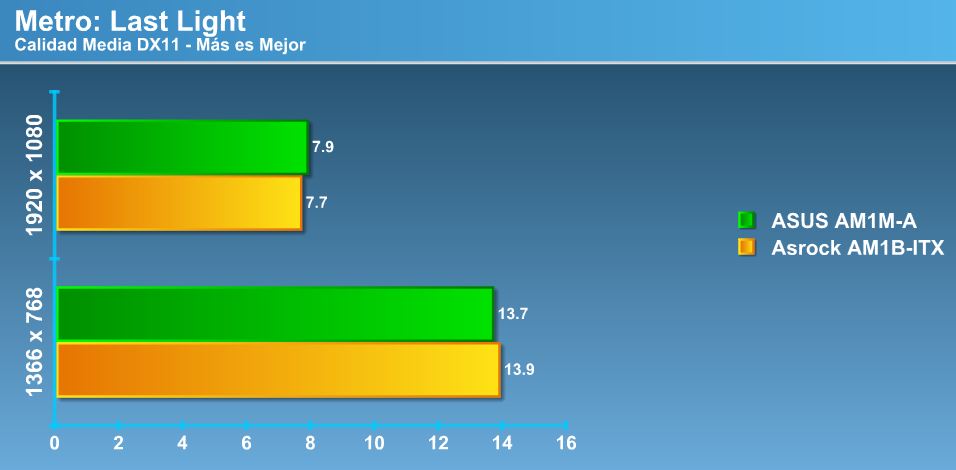

METRO

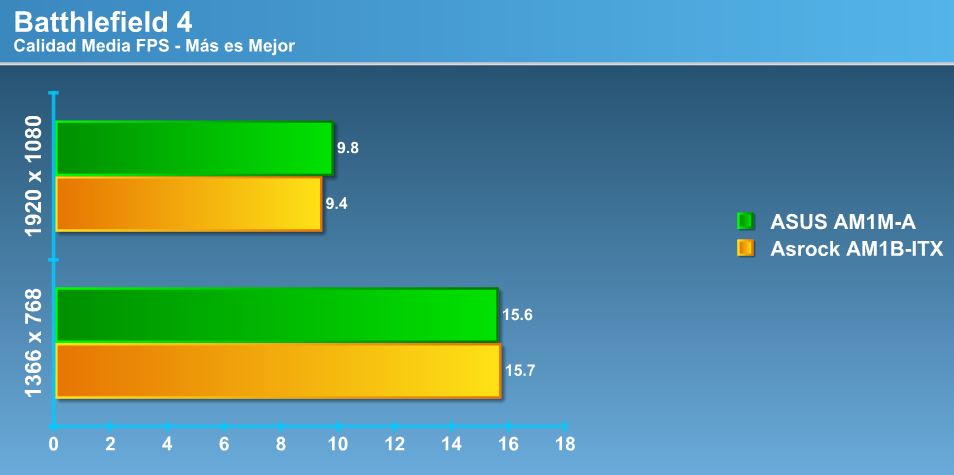

BF4

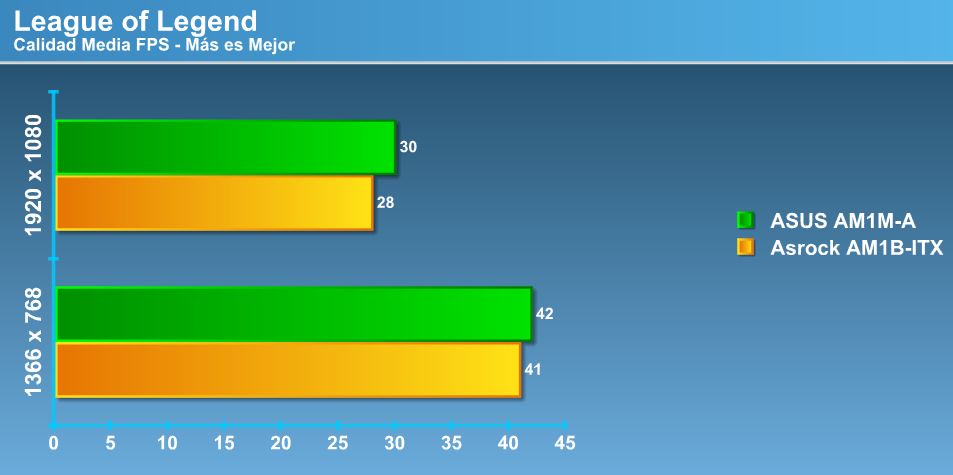

LOL

Al igual que en las pruebas 2D, la leve superioridad de la ASUS AM1M-A se puede ver en la mayoria de los benchmark y pruebas realizadas en esta revisión, siendo la principal causa de esta diferencia la integración de componentes de mayor rendimiento en la placa madre.

BIOS y Overclock .

Empezaremos por la BIOS, en esta pequeña placa madre podemos encontrar una BIOS bastante atractiva, con muchas opciones que nos permitirá manipular una gran gama de opciones además de estar recibiendo información de distintos componentes en tiempo real, es una de las grande cualidades que hoy en día nos ofrecen las BIOS UEFI y que incorpora la ASUS AM1M-A.

140903235544
En la BIOS, como pantalla principal nos encontraremos con una serie de parámetros de fácil manipulación.
140903235606
Al presionar “F7”, la BIOS nos mostrara los parámetros avanzados, aquí podremos encontrar los parámetros que nos ayudaran a aplicar overclock a nuestra plataforma, entre otras cosas.
140903235920
En la pestaña “Ai Tweaker”, encontraremos los parámetros que nos ayudara a implementar el overclock en nuestra plataforma, la variedad de opción no es alta, considerando el límite de la placa y procesador, por lo que la manipulación de esta zona solo necesitara contenidos básicos de overclock.

Así como mencionamos al inicio, ASUS nos ofrece en este modelo para plataformas AM1 la posibilidad de overclockear procesadores para esta serie de AMD, la que a simple vista no es su fuerte. ASUS ve la necesidad de habilitar el aumento de rendimiento en esta pequeña serie de AMD para entregar una mirada más atractiva de estos procesadores y sacar un mayor potencial del que ya hemos visto hasta el momento.

Como muchos sabemos una de las causas que normalmente limitan el aumento de rendimiento por overclock es la temperatura, este factor al asociarlo a una plataforma AM1 no suena a algo muy viable tras la pequeña disipación de temperatura que posee, veamos se comporta bajo overclock y  si esta teoría que se plantea nos ocasiona problemas que impidan la vialidad del overclock en AM1.

Luego de cambiar ciertos parámetros, logramos alcanzar la no despreciable frecuencia de 2687 MHz de los 2050MHz que posee de fábrica, lo que sería un 31% más de frecuencia. (Link validación).

cpu-z

La frecuencia anterior fue la máxima que logramos obtener con solo la refrigeración stock que posee esta plataforma. A continuación les entregamos las gráficas con los resultados en ciertos benchmarks, los que fueron realizados a 2415 MHz frecuencia que fue 100% estable.

cine OC

Cri OC

3d13 OC

Conclusión.

A primera vista una placa madre bastante común, en cierta medida algo escépticos sobre ella y del potencial que podría ofrecer, pero luego de armar la plataforma descubrimos lo que escondía esta pequeña de ASUS, una BIOS  bastante llamativa con una gran similitud a las placas de alto nivel de ASUS, esto demuestra que no es una simple placa madre.

Considerando que es una placa madre que no requiere de muchos conectores, debido al uso que se le dará, la disponibilidad de solo 2 conectores SATA 3 deja bastante limitada la adhesión de dispositivos de almacenamiento y/o unidades ópticas, por lo que esto sería un punto en contra en la ASUS AM1M-A.

Bajo overclock la ASUS AM1M-A se comporta bastante estable y de facil manipulación dentro de su, por lo que la aplicación de overclock en la placa madre no traera problemas, obviamente con frecuencias dentro de rangos razonables.

El precio de esta placa madre  es bastante bajo alrededor de $39 dólares en el extranjero y alrededor de $ 30 mil pesos en Chile, un precio bastante bajo incluso en comparación a otras placas madres sin propiedades de overclock.
