La Placa – Layout

Click para agrandar

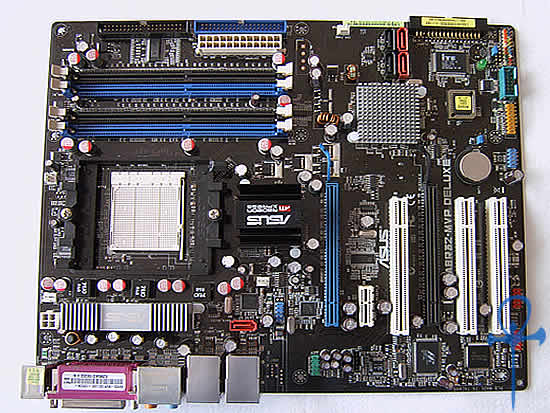

Como podemos observar la placa posee un color negro bien sobrio, se ve claramente uno de los 2 slots PCIe 16x, ya que el otro es de color negro, el slot PCIe 1x y 3 slots PCI. La placa está fabricada en base a 4 capas de Silicio con dimensiones de 305mm x 245mm. La posición de los conectores de Energía de la placa es mas bien clásica por decirlo menos, ya que las 2 tomas de energía se encuentran distanciadas, la ATX de 24pines a un costado de la placa junto con los IDEs, una posición bien cómoda y de fácil acceso e instalación, el conector de 12v a un costado del Chipset sobre de la fase de poder, una posición bastante cómoda ya que habría que pasar el cable por detrás de la fuente escondiendo el cable y ayudando al orden interno.

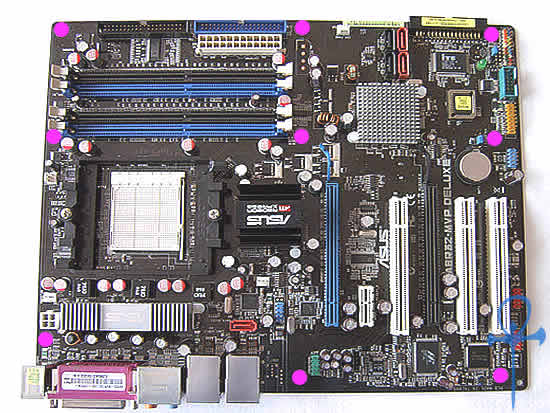

Los orificios de montaje de la placa, son 9 en total y se encuentran ubicados cumpliendo las normativas ATX con lo cual es de fácil instalación en cualquier gabinete ATX. Vale hacer notar que sólo 1 es de “difícil acceso”, el situado bajo el slot de memoria.

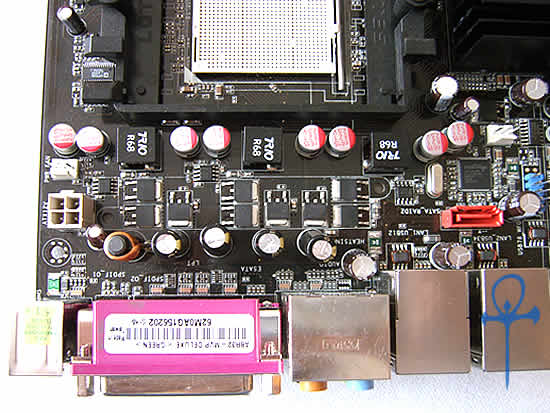

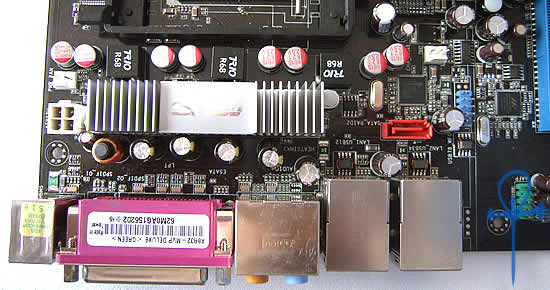

Un Close Up a la fase de Poder de la placa, esta placa cuenta con 3 fases de poder, algo que argumentar es la ubicación de los capacitores muy pegados al socket del CPU. En las fotos se ve que están refrigeradas por ese disipador de aluminio, que posee el logo de Asus en su centro. Otra cosa que destacar, es el uso de capacitores Electrolíticos de Aluminio de la empresa Sanyo, los cuales ayudan a rectificar y manejar de mejor manera las  altas frecuencias y ruido en la señal.

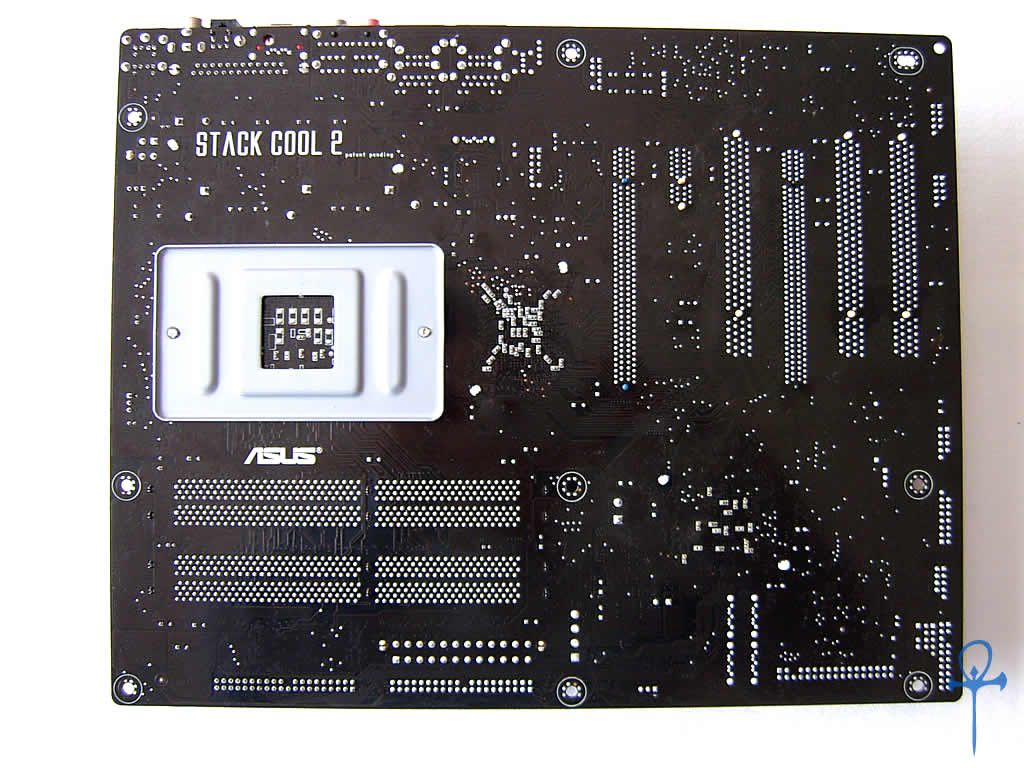

Por el reverso de la placa no hay nada que argumentar, salvo ese logotipo de Stack Cool 2, la cual es una tecnología que ayuda a la ventilación del reverso de la placa, que según ellos ayuda a mantener la temperatura del reverso en unos 20ºC.

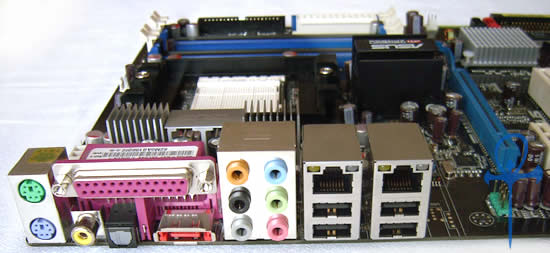

El panel I/O, en donde observamos los conectores de Mouse y Teclado, 4 puertos USB 2.0, los canales de Audio HD, La tarjetas de Red (10/100/1000), además de 1 Puerto eSata , uno LPT y un SPDIF.

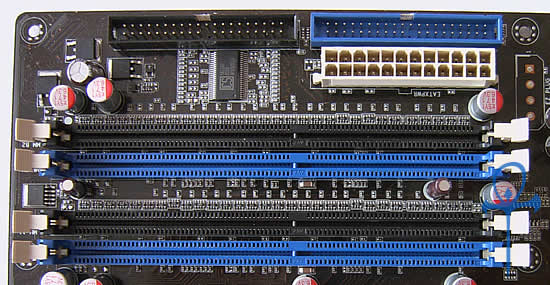

Acá podemos ver mas de cerca las tomas de poder de la placa, notar también en la imagen superior el lugar donde pudo o puede estar un molex, en la imagen inferior se aprecian los slots de memoria claramente identificados los bancos para el dual channel.

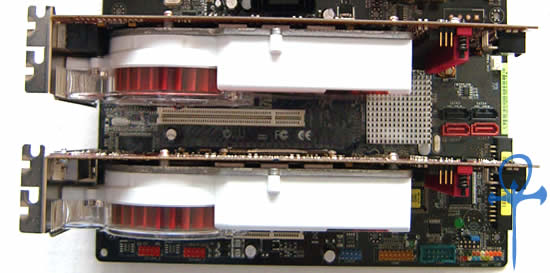

La separación entre Slots PCIe 16x es bien cómoda, con lo que tarjetas como una X1800/X1900 no se topan entre si, además no perdemos ese puerto PCI que queda entremedio.
